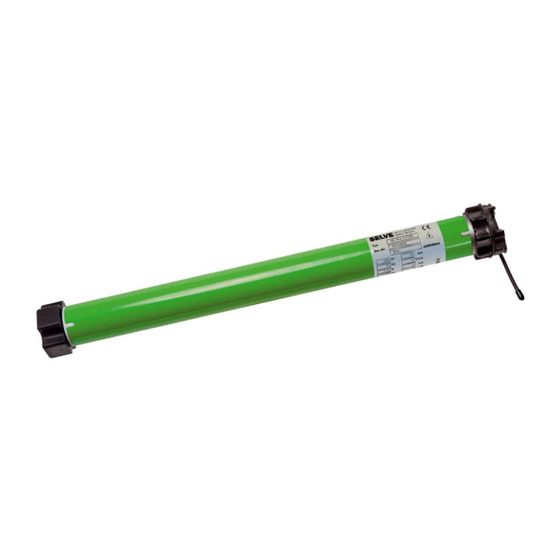

Selve SEL Plus-R Supplementary Operating Instructions

Ergänzungsanleitung SEL Plus-R
Wichtige Hinweise für die Erstinbetriebnahme der Funkantriebe SEL Plus-R
Funktion: Der SEL Plus-R Antrieb fährt gegen den oberen Anschlag der Anlage, deshalb muss eine
Endschiene verbaut sein. Unten muss eine Begrenzung montiert sein (Fensterbank), auf
die der Rollladen „aufläuft". Der SEL Plus-R Antrieb sucht im Automatikmodus die
Endpunkte automatisch und lernt diese ein. Der Antrieb befindet sich bei der Auslieferung
und nach dem Zurücksetzen in den Werksauslieferungszustand im automatischen
Einstellmodus!!
Einstellen der Endlage in der Werkseinstellung über Funk
1. Bauen Sie den Antrieb ein und schließen Sie den Antrieb an (siehe Montageanleitung).
2. Drücken Sie gleichzeitig die Auf und AB-Taste, um den Sender vorübergehend einzulernen.
3. Fahren Sie den Rollladen mit der Auf- oder Ab-Taste aufwärts! Der Antrieb zeigt durch
zweimaliges „Zucken" den automatischen Einstellmodus an. Der Motor fährt gegen den oberen
Anschlag und schaltet selbsttätig ab. Um zu gewährleisten, dass der Antrieb die obere Endlage
sicher erkennt, zieht der Antrieb den Rollladen einmalig mit erhöhter Kraft gegen den oberen
Anschlag. Halten Sie die Taste weiterhin gedrückt. Der Antrieb fährt automatisch abwärts. Der
Antrieb fährt den Rollladen unten auf die Fensterbank und schaltet selbsttätig ab.
4.
Drücken Sie kurz die PROG-Taste . Der Sender ist jetzt dauerhaft eingelernt und der Antrieb eingestellt.
5. Machen Sie eine Probefahrt.
Hinweis: Um die Endpunkte des SEL-Plus-R Antrieb manuell einzustellen, muss nach dem
vorübergehenden Einlernen eines Senders die STOPP-Taste für 6 Sekunden gedrückt
werden. Danach befindet sich der Antrieb im manuellen Modus. Der Antrieb zeigt durch
einmaliges „Zucken" den manuellen Einstellmodus bei der Einstellfahrt an. Einstellung
manueller Einstellmodus siehe Montageanleitung.
Hinweis zur Einstellung des SEL Plus-R Antriebes mit dem SELVE
Motoreinstellschalter.
Bei automatischer Einstellung der Endpunkte mit dem Motoreinstellschalter gehen Sie wie im
Punkt 3 beschrieben vor.
Für das manuelle Einstellen der Endpunkte drücken Sie nach Anschluss des Antriebes 6
Sekunden die E-Taste am Motoreinstellschalter. Danach befindet sich der Antrieb im manuellen
Modus. Der Antrieb zeigt durch einmaliges „Zucken" den manuellen Einstellmodus bei der
Einstellfahrt an. Die Einstellung des manuellen Modus entnehmen Sie bitte der Montageanleitung.
Auto
Auto-
Stop
1
Auto-
Stop
BDA SEL-Plus-R 06/2008
