  • Page 1 PeakTech 1645 ® Bedienungsanleitung / Operation manual Digital - Zangenmessgerät / Digital Clamp Meter...

  • Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Page 3 Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind Ansprüchen jeglicher ausgeschlossen. Dieses Gerät darf nicht hochenergetischen Schaltungen verwendet werden, es ist geeignet für Messungen in Anlagen der Überspannungskategorie III. Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
  • Page 4 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Messungen von Spannungen über 35 V DC oder 25 V AC nur in Übereinstimmung mit den relevanten Sicherheitsbe-stimmungen vornehmen.
  • Page 5 1.1. Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 1.2.

  • Page 6: Technische Daten

    3. Technische Daten 3.1. Allgemeine Daten Anzeige 3 5/6-stellige LCD-Anzeige mit einer Anzeige von 9999 einer 32-Segment Balkengrafik Polarität Automatische Polaritätsanzeige Abschaltautomatik nach 10 Minuten „OL“ erscheint in der Anzeige Überbereichsanzeige Messfolge 10 x pro Sekunde Balkengrafik: 40 x pro Sekunde Messprinzip Hall-Effekt-Sensor für AC/DC-...
  • Page 7 Lagertemperaturbereich -30°C ... + 60°C (-14°F ...+122°F) <75% Luftfeuchte Max. Leiterdurchmesser 18 mm Spannungsversorgung 2 x 1,5V AAA Batterien Abmessungen 65 x 180 x 32 mm (BxHxT) Gewicht 200 g 3.2. Spezifikationen Funktion Bereich Auflösung Genauigkeit  1,0% v.M.+ 2 St. 600.0 V 0,1 V ...
  • Page 8 4. Beschreibung 1. Stromzange & Prüfspitze für berührungslosen Spannungsprüfer 2. Taschenlampe 3. Anzeigeleuchte des kontaktlosen AC Spannungsprüfers 4. Taste zum Ein- und Ausschalten der Taschenlampe 5. Funktionswahlschalter 6. Zangenöffner 7. Auswahltaste für Spitzenwert-, Maximalhaltewertfunktion, DCA Nullabgleichfunktion, DCV/ACV a. Spitzenwerthaltefunktion (nur ACA Bereich) b.
  • Page 9 LCD-Anzeige COM-Eingangsbuchse Ω -Buchse Batteriefach 1. AC DC AC (alternating current) and DC (direct current) Minus Zeichen 3. 1.8.8.8.8 2000 bis 9999 4. PEAK/MAX/MIN PEAK/MAX/MIN Betriebsart akustische Durchgangsprüfung  6. HOLD Messwerthaltefunktion 7. BAT Batteriezustandsanzeige 8. V, A,  Spannung-, Strom- und Widerstands- messeineinheiten 32-Segment Balkengrafik...
  • Page 10 5. Messbetrieb HINWEIS Lesen Sie alle Warnungen und Sicherheitsmaßnahmen, aufgelistet in der Bedienungsanleitung unter den Abschnitt Sicherheit. Drehen Sie den Funktionswahlschalter auf die Position OFF, wenn das Gerät nicht im Betrieb ist. 5.1. AC Strommessungen 1. Funktionsbereichswahlschalter in Stellung 200 A~ drehen.
  • Page 11 5.2. DC Strommessungen 1. Funktionsbereichswahlschalter in Stellung 200A ---- drehen. 2. Nullabgleich durch drücken der DC A ZERO Taste. 3. Zangenöffner drücken um die Zangenbacken zu öffnen. Für genaue Messergebnisse sollte darauf geachtet werden, dass sich der Leiter mittig in der Zange befindet und der entsprechende Messbereich gewählt ist.
  • Page 12 5.3. Gleich – und Wechselspannungsmessungen ACHTUNG! Maximal zulässige Eingangsspannung von 600 V AC/DC nicht überschreiten. Bei Überschreitung besteht Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes. Ein maximaler Spannungsunterschied von 600 V zwischen COM-Eingang Erde darf nicht überschritten werden.
  • Page 13 Messung Widerständen bzw. Durchgangsprüfungen wie beschrieben verfahren: 1. Zu messenden Widerstand bzw. messende Schaltung spannungslos schalten und Kondensatoren in der Schaltung entladen. ACHTUNG! Widerstandsmessungen spannungs- führenden Bauteilen können bei Überschreitung des max. Überlastschutzes AC/DC Gerät beschädigen. 2. Funktionsbereichwahlschalter in Stellung  drehen. 3.
  • Page 14 1. Gerät mit Funktionswahlschalter einschalten. Die Stellung kann beliebig gewählt werden. 2. Berühren Sie mit der Spitze der Zange den zu messenden Leiter. 3. Führt die gemessene Leitung Wechselspannung von 100V ~ 600V AC, so leuchtet eine rote LED an der Zangeninnenseite auf.
  • Page 15 Ausschalten Hintergrundbeleuchtung HOLD-Taste 2 Sek. gedrückt halten. 5.8. PEAK-Hold Funktion (nur Wechselstrom 200A AC- Bereich) Die PEAK-Hold-Funktion ermöglicht das Messen von Stromspitzen im Wechselstrombereich von 10 ~ 282,8A PeakTech® 1645 kann während Strommessung Spitzen innerhalb <10ms erfassen und aktualisieren. -14-...
  • Page 16 5.9. Maximal – und Minimalwerthaltefunktion (MIN/MAX) Die MIN/MAX-Haltefunktion gestattet die Messung und Anzeige der minimalen und maximalen Messwerte. 1. MIN/MAX-Taste (7) drücken, um die MIN/MAX-Funktion zu aktivieren. In der Anzeige wird “MAX” angezeigt. Das Gerät zeigt den maximalen Messwert, welcher gehalten und aktualisiert wird, sobald ein neuer Maximalwert gemessen wird.
  • Page 17 5.11. TRUE RMS (Echteffektivwertmessungen von Wechselspannungen und Wechselströme) Die Bezeichnung RMS (Root-Mean-Square = quadratischer Mittelwert), repräsentiert eine Methode zur Berechnung der Spannung oder des Stromes. Normale Multimeter werden mit Sinus-Frequenzen kalibriert und zeigen die Messwerte auch korrekt an, jedoch wird die Anzeige ungenau bei Spannungen und Strömen anderen...

  • Page 18: Auswechseln Der Batterie

    6. Auswechseln der Batterie Aufleuchten Batteriesymbols Batteriespannung ungenügend und die Batterie muss ausgewechselt werden. Zum Auswechseln der Batterien wie beschrieben verfahren: 1. Zangenmessgerät ausschalten. 2. Sämtliche Prüfleitungen vom Gerät abziehen. 3. Gerät mit der Vorderseite nach unten auf eine weiche Unterlage legen und die Schraube des Batteriefachs lösen.
  • Page 19 Hinweis: Niemals eine defekte oder verbrauchte Batterie im Messgerät belassen. Auch auslaufsichere Batterien können Beschädigungen durch auslaufende Batteriechemikalien verursachen. Ebenso sollte bei längerem Nichtgebrauch des Gerätes die Batterie aus dem Batteriefach entfernt werden. Gesetzlich vorgeschriebene Hinweise Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z.
  • Page 20 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 11/2013/Th/pt -19-...

  • Page 21: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II:...
  • Page 22 Do not exceed the maximum permissible input ratings (danger of serious injury and/or destruction of the equipment). Disconnect test leads or probe from the measuring circuit before switching modes or functions. Check test leads and probes for faulty insulation or bare wires before connection to the equipment.
  • Page 23 Do not turn the rotary function switch during voltage or current measurement, otherwise the meter could be damaged. Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard. Replace the battery as soon as the battery indicator “BAT”...

  • Page 24: Input Limits

    1.1. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure, that no water gets inside the equipment to prevent possible shorts and damage to the equipment. 1.2. International Safety symbols This symbol, adjacent to another symbol or terminal, indicates the user refer to the manual for further information.

  • Page 25: Specifications

    3. Specifications 3.1. General Specifications Display 3 5/6-digit LC-display, max. reading 9999 and 32 segment bar graph Polarity automatic polarity indication Auto Power Off after 10 minutes “OL” is displayed Overrange indication Measuring rate 10 x per second Bargraph: 40 x per second Type of sensing Hall-effect-sensing for AC and “BAT”...
  • Page 26 Max. clamp size 18 mm Power Supply 2 x 1,5 V AAA batteries dimensions 65 x 180 x 32 mm (WxHxD) weight 200 g 3.2. Technical Specifications Function Range Resolution Accuracy  1,0% rdg.+ 2 dgt 600.0 V 0,1 V ...

  • Page 27: Meter Description

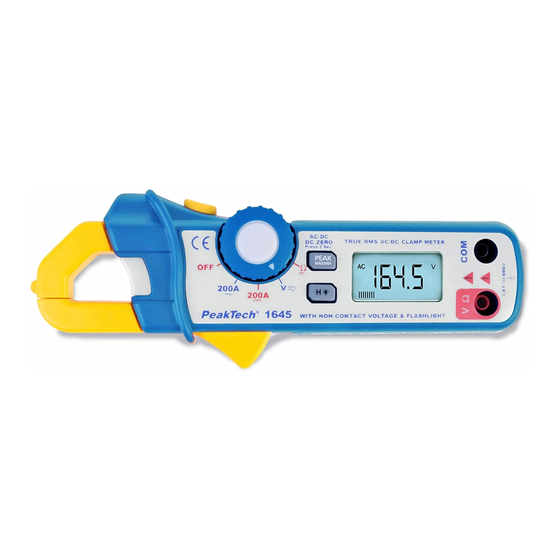

    4. Meter Description 1. Current clamp & Non-contact AC voltage detector probe 2. flashlight 3. Non-contact AC voltage (NCV) indicator light 4. flashlight on/off button 5. Rotary Function switch 6. Clamp trigger 7. Select Peak hold, MAX/MIN Hold, DCA Zero, DCV/ACV function button a.
  • Page 28 8. Data Hold & Backlight button 9. LCD display 10. COM input jack 11. V jack 12. Battery Cover 1. AC DC AC (alternating current) and DC (direct current) Minus sign 3. 1.8.8.8.8 2000 to 9999 count measurement reading 4. PEAK/MAX/MIN PEAK/MAX/MIN mode 5.

  • Page 29: Operation

    5. Operation NOTICES: Read and understand all warning and precaution statements listed in the safety section of this operation manual prior to using this meter. Set the function select switch to the OFF position when the meter is not in use. 5.1.
  • Page 30 5.2. Current Measurements 1. Set the function switch to the 200 A DC range. 2. Press the DCA ZERO key to null the meter display. 3. Press the trigger to open the current sense jaw. 4. Fully enclose a single conductor to be measured. Do not allow a gap between the two halves of the jaw.
  • Page 31 5.4. Resistance and Continuity Measurements 1. Insert the black test lead into the negative COM terminal and the red test lead into positive terminal. 2. Touch the test probe tips across the circuit or component under test. It is the best to disconnect one side of the device under test so the rest of the circuit will not interfere with the resistance reading.
  • Page 32 5.6. Flashlight Press and hold the top button to turn the flashlight on. Release the button to turn the flashlight off. 5.7. Data Hold & Backlight Button To freeze the current reading on the LCD, press the “Data Hold & Backlight” key. The word HOLD will appear on the LCD while the meter is in the Data Hold mode.
  • Page 33 5.9. MAX/MIN (DCA, DCV, ACV Resistance range) 1. Press the MAX/MIN key to activate the MAX/MIN recording mode. The display icon “MAX” will appear. The meter will display and hold the maximum reading and will update only when a new “Max” occurs. 2.

  • Page 34: Battery Replacement

    5.11. TRUE RMS (ACA or ACV) The term stands for “Root-Mean-Square”, which represents the method of calculation of the voltage or current value. Average responding multimeters are calibrated to read correctly only one sine waves and they will read inaccurately on non-sine wave or distorted signals. TRUE RMS meters read accurately on either type of signal.
  • Page 35 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point...
  • Page 36 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 11/2013/Th/pt PeakTech Prüf – und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany   +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
