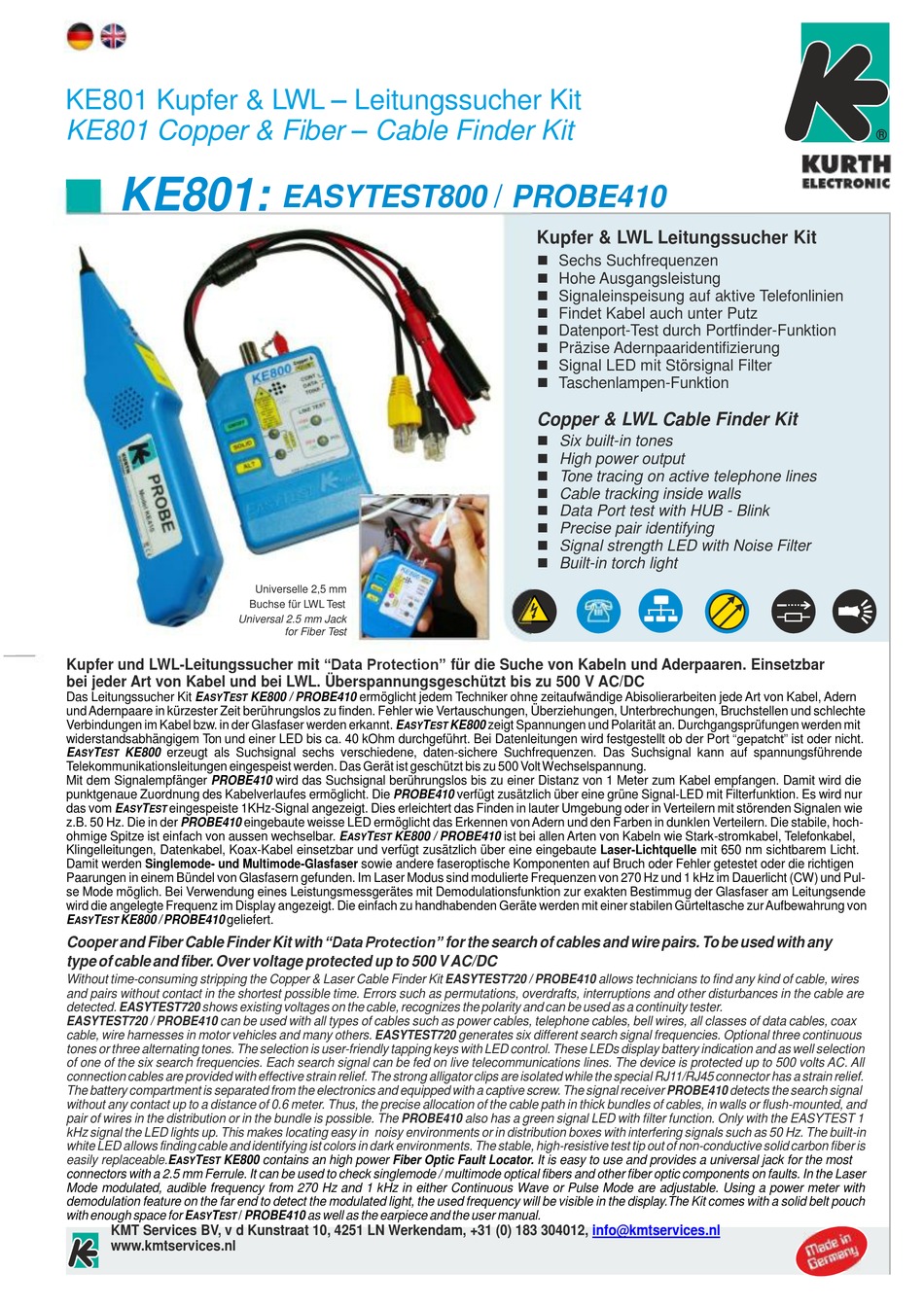

Kurth Electronic KE801 Manual

KE801 Kupfer & LWL – Leitungssucher Kit
KE801 Copper & Fiber – Cable Finder Kit
KE801:
Universal 2.5 mm Jack
Kupfer und LWL-Leitungssucher mit "Data Protection" für die Suche von Kabeln und Aderpaaren. Einsetzbar
bei jeder Art von Kabel und bei LWL. Überspannungsgeschützt bis zu 500 V AC/DC
Das Leitungssucher Kit E T
ASY EST
und Adernpaare in kürzester Zeit berührungslos zu finden. Fehler wie Vertauschungen, Überziehungen, Unterbrechungen, Bruchstellen und schlechte
Verbindungen im Kabel bzw. in der Glasfaser werden erkannt. E
widerstandsabhängigem Ton und einer LED bis ca. 40 kOhm durchgeführt. Bei Datenleitungen wird festgestellt ob der Port "gepatcht" ist oder nicht.
E T KE800 erzeugt als Suchsignal sechs verschiedene, daten-sichere Suchfrequenzen. Das Suchsignal kann auf spannungsführende
ASY EST
Telekommunikationsleitungen eingespeist werden. Das Gerät ist geschützt bis zu 500 Volt Wechselspannung.
Mit dem Signalempfänger PROBE410 wird das Suchsignal berührungslos bis zu einer Distanz von 1 Meter zum Kabel empfangen. Damit wird die
punktgenaue Zuordnung des Kabelverlaufes ermöglicht. Die PROBE410 verfügt zusätzlich über eine grüne Signal-LED mit Filterfunktion. Es wird nur
das vom E T eingespeiste 1KHz-Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Verteilern mit störenden Signalen wie
ASY EST
z.B. 50 Hz. Die in der PROBE410 eingebaute weisse LED ermöglicht das Erkennen von Adern und den Farben in dunklen Verteilern. Die stabile, hoch-
ohmige Spitze ist einfach von aussen wechselbar. E
Klingelleitungen, Datenkabel, Koax-Kabel einsetzbar und verfügt zusätzlich über eine eingebaute Laser-Lichtquelle mit 650 nm sichtbarem Licht.
Damit werden Singlemode- und Multimode-Glasfaser sowie andere faseroptische Komponenten auf Bruch oder Fehler getestet oder die richtigen
Paarungen in einem Bündel von Glasfasern gefunden. Im Laser Modus sind modulierte Frequenzen von 270 Hz und 1 kHz im Dauerlicht (CW) und Pul-
se Mode möglich. Bei Verwendung eines Leistungsmessgerätes mit Demodulationsfunktion zur exakten Bestimmug der Glasfaser am Leitungsende
wird die angelegte Frequenz im Display angezeigt. Die einfach zu handhabenden Geräte werden mit einer stabilen Gürteltasche zur Aufbewahrung von
E T KE800 / PROBE410 geliefert.
ASY EST
Cooper and Fiber Cable Finder Kit with "Data Protection" for the search of cables and wire pairs. To be used with any
type of cable and fiber. Over voltage protected up to 500 V AC/DC
Without time-consuming stripping the Copper & Laser Cable Finder Kit EASYTEST720 / PROBE410 allows technicians to find any kind of cable, wires
and pairs without contact in the shortest possible time. Errors such as permutations, overdrafts, interruptions and other disturbances in the cable are
detected. EASYTEST720 shows existing voltages on the cable, recognizes the polarity and can be used as a continuity tester.
EASYTEST720 / PROBE410 can be used with all types of cables such as power cables, telephone cables, bell wires, all classes of data cables, coax
cable, wire harnesses in motor vehicles and many others. EASYTEST720 generates six different search signal frequencies. Optional three continuous
tones or three alternating tones. The selection is user-friendly tapping keys with LED control. These LEDs display battery indication and as well selection
of one of the six search frequencies. Each search signal can be fed on live telecommunications lines. The device is protected up to 500 volts AC. All
connection cables are provided with effective strain relief. The strong alligator clips are isolated while the special RJ11/RJ45 connector has a strain relief.
The battery compartment is separated from the electronics and equipped with a captive screw. The signal receiver PROBE410 detects the search signal
without any contact up to a distance of 0.6 meter. Thus, the precise allocation of the cable path in thick bundles of cables, in walls or flush-mounted, and
pair of wires in the distribution or in the bundle is possible. The PROBE410 also has a green signal LED with filter function. Only with the EASYTEST 1
kHz signal the LED lights up. This makes locating easy in noisy environments or in distribution boxes with interfering signals such as 50 Hz. The built-in
white LED allows finding cable and identifying ist colors in dark environments. The stable, high-resistive test tip out of non-conductive solid carbon fiber is
easily replaceable.E T KE800 contains an high power Fiber Optic Fault Locator. It is easy to use and provides a universal jack for the most
ASY EST
connectors with a 2.5 mm Ferrule. It can be used to check singlemode / multimode optical fibers and other fiber optic components on faults. In the Laser
Mode modulated, audible frequency from 270 Hz and 1 kHz in either Continuous Wave or Pulse Mode are adjustable. Using a power meter with
demodulation feature on the far end to detect the modulated light, the used frequency will be visible in the display.The Kit comes with a solid belt pouch
with enough space for E T / PROBE410 as well as the earpiece and the user manual.
ASY EST
KMT Services BV, v d Kunstraat 10, 4251 LN Werkendam, +31 (0) 183 304012,
www.kmtservices.nl
EASYTEST800 / PROBE410
Universelle 2,5 mm
Buchse für LWL Test
for Fiber Test
KE800 / PROBE410 ermöglicht jedem Techniker ohne zeitaufwändige Abisolierarbeiten jede Art von Kabel, Adern
T
ASY
T KE800 / PROBE410 ist bei allen Arten von Kabeln wie Stark-stromkabel, Telefonkabel,
ASY EST
Kupfer & LWL Leitungssucher Kit
 Sechs Suchfrequenzen
 Hohe Ausgangsleistung
 Signaleinspeisung auf aktive Telefonlinien
 Findet Kabel auch unter Putz
 Datenport-Test durch Portfinder-Funktion
 Präzise Adernpaaridentifizierung
 Signal LED mit Störsignal Filter
 Taschenlampen-Funktion
Copper & LWL Cable Finder Kit
 Six built-in tones
 High power output
 Tone tracing on active telephone lines
 Cable tracking inside walls
 Data Port test with HUB - Blink
 Precise pair identifying
 Signal strength LED with Noise Filter
 Built-in torch light
KE800 zeigt Spannungen und Polarität an. Durchgangsprüfungen werden mit
