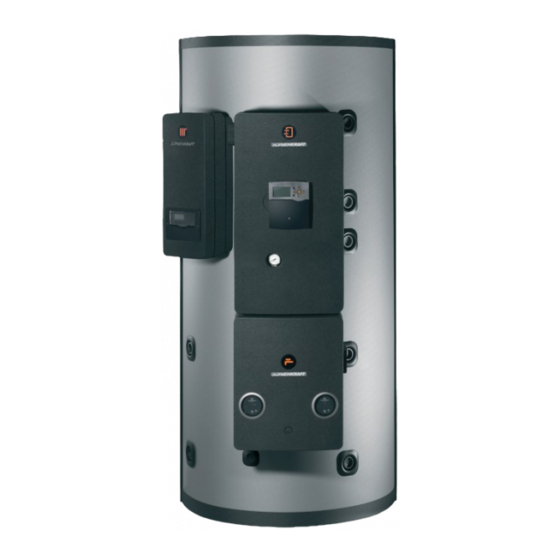

- Page 1 Handbuch Manual Manuale Manuel Manual Manual Manual PSC-E www.sonnenkraft.com www.sonnenkraft.com...
- Page 2 Inhaltsverzeichnis Sicherheitshinweise Sicherheitshinweise Lesen Sie bitte die folgenden ..................Hinweise zur Montage und Montage des Speichers ............... Inbetriebnahme genau durch, Isolierung des Speichers ..............bevor Sie Ihr Produkt in Betrieb Inbetriebnahme des Speichers ............ nehmen. Dadurch vermeiden Sie Elektroeinschraubheizkörper ............Schäden an Ihrer Anlage, die Garantiebestimmungen durch unsachgemäßen Umgang...
- Page 3 7. Die Speicherdeckplatte aufsetzen. 8. Die Abdeckleisten über die Hakenverschlüsse klemmen. 9. Bei Bedarf Rosetten/Kappen anbringen. 10. Abschließend die beiden beigepackten Fußleisten am unteren Ende der Isolierung aufkleben. Hinweis: die Isolierung nicht unter 10° C Raumtemperatur montieren oder mit harten Gegenständen eindrücken, da bei der Polystyrol-Oberfläche möglicherweise Weißbruch entsteht.
- Page 4 Technische Daten Anschlussschema Art. Nr. 121444/C 121445/C SLM50HE-O Inhalt Durchmesser isoliert HKM20HE-BH SLM50HE-O (RAS-BH) Durchmesser unisoliert F-SLM50HE-O/WW Höhe isoliert 1860 2140 SLM50HE-M HKM20HE-RL Höhe unisoliert 1778 2058 HKM20HE-VL (RAS-RL) (RAS-VL) Kippmaß unisoliert 1830 2100 Gewicht (unisoliert) SLM50HE-R SLM50HE-L zul. Betriebsdruck Heizung F-HKM20-HE SLM50HE-U (F-RAS)
- Page 5 Ersatzteile/ Zubehör Artikel- Artikelbeschreibung Art. Nr. PSC800E PSC1000E bezeichnung Ersatzteile Vlies Isolierung für PSC800E ISOVPSC800E 122008/C • Vlies Isolierung für PSC1000E ISOVPSC1000E 122009/C • Speicherdeckplatte für PS/PSC ISOVPSD990 121962 • • 800E/1000E Abdeckleiste für PS/PSC 800E ISOVPS800AL 121963 • Abdeckleiste für PS/PSC 1000E ISOVPS1000AL 121964 •...
- Page 6 Table of Contents Safety information Please read the following Safety information ..................information on installation Installation ......................... and commissioning carefully Insulation ........................before putting your unit into Commissioning operation. This will prevent ..................... damage to your system which Electrical heating element ..............
- Page 7 7. Put on the tank cover plate. 8. Clamp the cover strips over the hook closures. 9. If necessary, attach collars/caps. 10. Finally, glue the two accompanying base strips to the lower end of the insulation. Note: Do not mount the insulation at a room temperature below 10 °C or press it with hard objects, since white cracks could arise on the polystyrene surface.
- Page 8 Specifications Connection diagram Item no. 121444/C 121445/C Contents SLM50HE-O Diameter insulated Diameter uninsulated HKM20HE-BH SLM50HE-O (RAS-BH) Height insulated 1860 2140 F-SLM50HE-O/WW Height uninsulated 1778 2058 SLM50HE-M Canted height uninsulated 1830 2100 HKM20HE-RL HKM20HE-VL (RAS-RL) (RAS-VL) Weight (uninsulated) Permissible heating operating pressure SLM50HE-R SLM50HE-L Permissible heating operating temperature...
- Page 9 Accessories/spare parts Description Item Name Item no. PSC800E PSC1000E Spare parts Fleece insulation for PSC800E ISOVPSC800E 122008/C • Fleece insulation for PSC1000E ISOVPSC1000E 122009/C • Tank cover plate for PS/PSC 800E/1000E ISOVPSD990 121962 • • Cover of hook fastener for PS/PSC 800E ISOVPS800AL 121963 •...
- Page 10 Indicazioni per la Indice sicurezza Indicazioni per la sicurezza ..........10 Prima di avviare l'apparecchio, Montaggio ................10 si prega di leggere attenta- Isolamento ................10 mente le seguenti indicazioni Messa in servizio ..............11 sul montaggio e la messa in Elemento riscaldante elettrico ..........
- Page 11 Posizionare la piastra di copertura del serbatoio. Serrare i listelli di copertura mediante i ganci di chiusura. Se necessario utilizzare rosette/cappe. 10. Infine incollare i due battiscopa forniti in dotazione sull'estremità inferiore dell'isolamento. Avvertenza: non montare l'isolamento con una temperatura ambiente inferiore a 10 °C o non spingerlo contro oggetti duri, poiché...
- Page 12 Dati tecnici Schema di collegamento N. art. 121444/C 121445/C Contenuto SLM50HE-O Diametro con isolamento Diametro senza isolamento HKM20HE-BH SLM50HE-O (RAS-BH) Altezza con isolamento 1860 2140 F-SLM50HE-O/WW Altezza senza isolamento 1778 2058 SLM50HE-M HKM20HE-RL Misura di ribaltamento senza isolamento 1830 2100 HKM20HE-VL (RAS-RL) (RAS-VL)
- Page 13 Ricambi/Accessori Denominazione Descrizione articolo N. art. PSC800E PSC1000E articolo Ricambi Isolamento tessuto/non tessuto per PSC800E ISOVPSC800E 122008/C • Isolamento tessuto/non tessuto per PSC1000E ISOVPSC1000E 122009/C • Piastra di copertura del serbatoio per PS/PSC 800E/1000E ISOVPSD990 121962 • • Listello di copertura per PS/PSC 800E ISOVPS800AL 121963 •...
-
Page 14: Table Of Contents
Sommaire Consignes de sécurité Veuillez lire les consignes sui- Consignes de sécurité ............14 vantes concernant la mise en Montage ................14 service et le montage avant de Isolation ................14 mettre votre installation en ser- Mise en service ..............15 vice. Vous éviterez ainsi d'endom- Corps électrique de chauffe ..........15 mager votre installation en raison Conditions de garantie ............15... -
Page 15: Isolation
9. En cas de besoin, poser des plaques d'ancrage / des capu- chons. 10. Pour finir, coller les deux plinthes fournies à l'extrémité inférieure de l'isolation. Remarque : ne pas monter l'isolation à une température inférieure à 10 °C et ne pas l'installer en la poussant avec des objets durs car une cassure blanche pourrait survenir au niveau de la surface en polystyrène. -
Page 16: Caractéristiques Techniques
Caractéristiques Schéma de raccordement techniques Réf. 121444/C 121445/C Contenance SLM50HE-O Diamètre avec isolation HKM20HE-BH Diamètre sans isolation SLM50HE-O (RAS-BH) Hauteur avec isolation 1860 2140 F-SLM50HE-O/WW SLM50HE-M Hauteur sans isolation 1778 2058 HKM20HE-RL HKM20HE-VL Cote inclinée sans isolation 1830 2100 (RAS-RL) (RAS-VL) Poids (non isolé) SLM50HE-R... -
Page 17: Accessoires/Pièces De Rechange
Accessoires /pièces de rechange Désignation Description de l'article Réf. PSC800E PSC1000E de l'article Pièces de rechange Isolation non-tissé pour PSC800E ISOVPSC800E 122008/C • Isolation non-tissé pour PSC1000E ISOVPSC1000E 122009/C • Couvercle de réservoir pour PS/PSC 800E/1000E ISOVPSD990 121962 • • Baguette pour PS/PSC 800E ISOVPS800AL 121963... - Page 18 Advertencias de Índice seguridad Advertencias de seguridad ..........18 Montaje ................18 Antes de poner su equipo en ser- vicio, lea cuidadosamente las Aislamiento ................18 si guientes indicaciones sobre el Puesta en servicio ............. 19 mon taje y la puesta en servicio. Unidades calefactoras ............
- Page 19 8. Sujetar los listones cobertores mediante los cierres de gan- cho. 9. En caso necesario, colocar rosetas/tapas. 10. Por último, adherir los dos rodapiés suministrados al extremo inferior del aislamiento. Nota: No monte el aislamiento a una temperatura ambiente inferior a 10 °C ni lo presione contra objetos duros, ya que en las superficies de poliestirol se pueden producir fracturas blancas.
- Page 20 Datos técnicos Esquema de conexiones Art. n° 121444/C 121445/C SLM50HE-O Contenido Diámetro con aislamiento HKM20HE-BH SLM50HE-O Diámetro sin aislamiento (RAS-BH) F-SLM50HE-O/WW Altura con aislamiento 1860 2140 SLM50HE-M Altura sin aislamiento 1778 2058 HKM20HE-RL HKM20HE-VL Medida de inclinación sin aislamiento 1830 2100 (RAS-RL) (RAS-VL)
- Page 21 Piezas de repuesto / Accesorios Denominación Descripción del artículo Art. n° PSC800E PSC1000E del artículo Piezas de repuesto Aislamiento de vellón para PSC800E ISOVPSC800E 122008/C • Aislamiento de vellón para PSC1000E ISOVPSC1000E 122009/C • Placa de cubierta de acumulador para PS/PSC ISOVPSD990 121962 •...
- Page 22 Índice Indicações de segurança Indicações de segurança ..........22 Leia atentamente as seguin- Montagem do acumulador ........22 tes indicações respeitantes à Isolamento do acumulador ........22 montagem e colocação em fun- Colocação em funcionamento do acumulador..23 cionamento, antes de começar a utilizar o seu produto. Deste Radiadores eléctricos de aparafusamento ...
- Page 23 7. Colocar a placa de cobertura do acumulador. 8. Fixar os frisos de cobertura sobre os fechos de ganchos. 9. Se necessário, aplicar rosetas/tampas. 10. No final, colar os dois rodapés fornecidos na extremidade inferior do isolamento. Nota: não montar o isolamento a uma temperatura ambiente inferior a 10 °C nem pressionar com objectos duros, uma vez que pode ocorrer um embranquecimento nas superfícies em poliestireno.
- Page 24 Dados técnicos Esquema de ligação Art. n. ° 121444/C 121445/C SLM50HE-O Conteúdo Diâmetro isolado HKM20HE-BH SLM50HE-O Diâmetro não isolado (RAS-BH) F-SLM50HE-O/WW Altura isolada 1860 2140 SLM50HE-M Altura não isolada 1778 2058 HKM20HE-RL HKM20HE-VL Medida de inclinação não isolada 1830 2100 (RAS-RL) (RAS-VL) Peso (não isolado)
- Page 25 Peças sobresselentes/Acessórios Designação Descrição do artigo Art. n.º PSC800E PSC1000E do artigo Peças sobresselentes Isolamento em velo para PSC800E ISOVPSC800E 122008/C • Isolamento em velo para PSC1000E ISOVPSC1000E 122009/C • Placa de cobertura do acumulador ISOVPSD990 121962 • • para PS/PSC 800E/1000E Friso de cobertura para PS/PSC 800E ISOVPS800AL 121963...
- Page 26 Indholdsfortegnelse Sikkerhedsanvisninger Sikkerhedsanvisninger ..........26 Du bedes læse følgende anvis- Montering af beholderen .........26 ninger til montering og opstart Isolering af beholderen ...........26 omhyggeligt igennem, før pro- Opstart af beholderen ..........27 duktet startes op. Derved undgås skader på anlægget, som kan Elradiator til fastskruning ........
- Page 27 8. Klem dæklisterne fast over kroglukningerne. 9. Anbring rosetter/kapper ved behov. 10. Afslut med at lime de to vedlagte fodlister fast på den nederste ende af isoleringen. Bemærk: Montér ikke isoleringen ved en rumtemperatur under 10 ° C, og tryk den ikke ind med hårde genstande, da der muligvis kan opstå...
- Page 28 Tekniske data Tilslutningsskema Art. nr. 121444/C 121445/C SLM50HE-O Indhold Diameter isoleret HKM20HE-BH SLM50HE-O (RAS-BH) Diameter uisoleret F-SLM50HE-O/WW Højde isoleret 1860 2140 SLM50HE-M Højde uisoleret 1778 2058 HKM20HE-RL HKM20HE-VL (RAS-RL) (RAS-VL) Kipmål uisoleret 1830 2100 Vægt (uisoleret) SLM50HE-R SLM50HE-L Till. driftstryk varmekreds F-HKM20-HE SLM50HE-U (F-RAS)
- Page 29 Reservedele/Tilbehør Artikel- Artikelbeskrivelse Art.nr. PSC800E PSC1000E betegnelse Reservedele Fleece-isolering til PSC800E ISOVPSC800E 122008/C • Fleece-isolering til PSC1000E ISOVPSC1000E 122009/C • Beholderdækplade til PS/PSC 800E/1000E ISOVPSD990 121962 • • Afdækningsliste til PS/PSC 800E ISOVPS800AL 121963 • Afdækningsliste til PS/PSC 1000E ISOVPS1000AL 121964 •...
- Page 30 Notizen / Notes / Appunti / Notes / Notas / Notiser...
- Page 31 Notizen / Notes / Appunti / Notes / Notas / Notiser...
- Page 32 Deutschland Sonnenkraft International Sonnenkraft Deutschland GmbH Sonnenkraft Solar Systems GmbH Clermont-Ferrand-Allee 34 Industriepark 93049 Regensburg 9300 St. Veit/Glan Tel.: +49 (0)941 46 46 3-0 Tel.: +43 (0)4212 450 10-400 Fax: +49 (0)941 46 46 3-31 Fax: +43 (0)4212 450 10-477 E-mail: deutschland@sonnenkraft.com...
