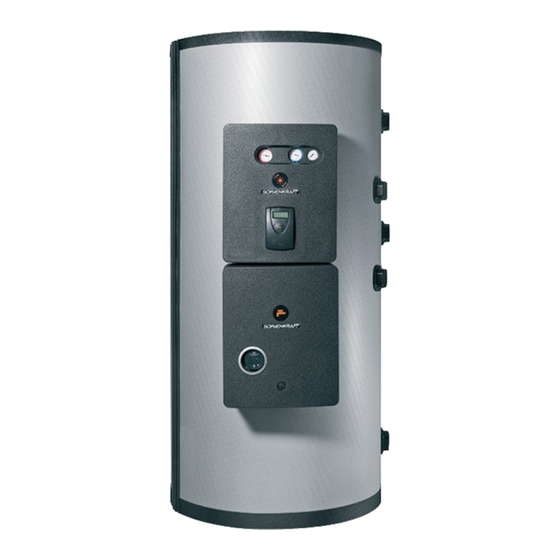

- Page 1 Handbuch Manual Manuale Manuel Manual Manual Manual PSR-E www.sonnenkraft.com...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise Lesen Sie bitte die folgenden Hinweise Sicherheitshinweise ......2 zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Montage des Speichers . -
Page 3: Garantiebestimmungen
unten beginnend Haken für Haken nachspannen, bis sie am letzten Haken einrasten. Zur Fixierung können die Montagehilfen (kurze Abdeckleisten) verwendet werden. 7. Die Speicherdeckplatte aufsetzen. 8. Die Abdeckleisten über die Hakenverschlüsse klemmen. 9. Bei Bedarf Rosetten/Kappen anbringen. 10. Abschließend die beiden beigepackten Fußleisten am unteren Ende der Isolierung aufkleben. -
Page 4: Technische Daten
Technische Anschlussschema Daten Art. Nr. 121527/C 121528/C 121529/C Inhalt Durchmesser, isoliert Durchmesser, unisoliert PSKR18HE-BH Höhe, isoliert 1720 1780 2135 Höhe, unisoliert 1664 1688 2038 Kippmaß, unisoliert 1710 1740 2080 FWMi-VL FWMi-RLU Gewicht, unisoliert zul. Betriebsdruck Heizung FWMi-RLM zul. Betriebsdruck Solar FWMi-L FWMi-R zul. -
Page 5: Ersatzteile/Zubehör
Ersatzteile/Zubehör Artikel- Artikelbeschreibung Art. Nr. bezeichnung Ersatzteile Vlies Isolierung für PSR500E ISOVPSR500 121943/C • Vlies Isolierung für PSR800E ISOVPSR800 121944/C • Vlies Isolierung für PSR1000E ISOVPSR1000 121945/C • Speicherdeckplatte für PSR500E ISOVPSRD850 121987 • Speicherdeckplatte für PSR800E/1000E ISOVPSRD990 121951 • •... - Page 6 Table of Contents Safety information Please read the following infor- Safety information ..........mation on installation Installation and commissioning carefully...
- Page 7 6. Retension both hook closure strips hook by hook, start- ing from the top or bottom, until they engage on the last hook. The mounting aids (short cover strips) can be used to fix them in place. 7. Put on the tank cover plate. 8.
- Page 8 Specifications Connection diagram Item no. 121527/C 121528/C 121529/C Capacity Diameter, insulated Diameter, not insulated PSKR18HE-BH Height, insulated 1720 1780 2135 Height, not insulated 1664 1688 2038 Height when tipped, not insulated 1710 1740 2080 Weight (without insulation) FWMi-VL FWMi-RLU Permissible heating pressure Permissible solar loop pressure FWMi-RLM Permissible operating temp.
- Page 9 Accessories/ spare parts Description Item Name Item no. Spare parts Fleece insulation for PSR500E ISOVPSR500 121943/C • Fleece insulation for PSR800E ISOVPSR800 121944/C • Fleece insulation for PSR1000E ISOVPSR1000 121945/C • Tank cover plate for PSR500E ISOVPSRD850 121987 • Tank cover plate for PSR800E/1000E ISOVPSRD990 121951 •...
- Page 10 Indicazioni per la Indice sicurezza Indicazioni per la sicurezza ..... . 10 Prima di avviare l‘apparecchio, si Montaggio ........10 prega di leggere attentamente le Isolamento .
- Page 11 7. Posizionare la piastra di copertura del serbatoio. 8. Serrare i listelli di copertura mediante i ganci di chiusura. 9. Se necessario utilizzare rosette/cappe. 10. Infine incollare i due battiscopa forniti in dotazione sull’estre- mità inferiore dell’isolamento. Avvertenza: non montare l’isolamento con una temperatura ambiente inferiore a 10 °C o non spingerlo contro oggetti duri, poiché...
- Page 12 Dati tecnici Schema di collegamento N. art. 121527/C 121528/C 121529/C Contenuto Diametro, con isolamento PSKR18HE-BH Diametro, senza isolamento Altezza, con isolamento 1720 1780 2135 Altezza, senza isolamento 1664 1688 2038 Misura di ribaltamento, senza isolamento 1710 1740 2080 FWMi-VL FWMi-RLU Peso, senza isolamento FWMi-RLM Pressione di esercizio cons.
- Page 13 Ricambi/ Accessori Denominazione Descrizione articolo N. art. articolo Ricambi Isolamento tessuto/non tessuto per PSR500E ISOVPSR500 • 121943/C Isolamento tessuto/non tessuto per PSR800E ISOVPSR800 • 121944/C Isolamento tessuto/non tessuto per PSR1000E ISOVPSR1000 • 121945/C Piastra di copertura del serbatoio per ISOVPSRD850 •...
-
Page 14: Consignes De Sécurité
Consignes de sécurité Sommaire Veuillez lire les consignes suivantes concernant la mise en service et le Consignes de sécurité......14 montage avant de mettre votre ins- Montage . -
Page 15: Isolation
7. Installer le couvercle du réservoir. 8. Fixer les baguettes à l’aide des fermetures à crochets. 9. En cas de besoin, poser des plaques d’ancrage / des capu- chons. 10. Pour finir, coller les deux plinthes fournies à l’extrémité inférieure de l’isolation. Remarque : ne pas monter l’isolation à... -
Page 16: Caractéristiques Techniques
Caractéristiques Schéma de techniques raccordement Réf. 121527/C 121528/C 121529/C Contenance Diamètre, avec isolation PSKR18HE-BH Diamètre, sans isolation Hauteur, avec isolation 1720 1780 2135 Hauteur, sans isolation 1664 1688 2038 Cote inclinée, sans isolation 1710 1740 2080 FWMi-VL FWMi-RLU Poids, non isolé Pression de service adm. -
Page 17: Accessoires/Pièces De Rechange
Accessoires / pièces de rechange Désignation Description de l'article Réf. de l'article Pièces de rechange Isolation non-tissé pour PSR500E ISOVPSR500 • 121943/C Isolation non-tissé pour PSR800E ISOVPSR800 • 121944/C Isolation non-tissé pour PS1000 ISOVPSR1000 121945/C • Couvercle de réservoir pour PSR500E ISOVPSRD850 121987 •... - Page 18 Advertencias de Índice seguridad Antes de poner su equipo en ser vicio, Advertencias de seguridad ..... . 18 lea cuidadosamente las si guientes Montaje .
- Page 19 7. Colocar la placa de cubierta del acumulador. 8. Sujetar los listones cobertores mediante los cierres de gan- cho. 9. En caso necesario, colocar rosetas/tapas. 10. Por último, adherir los dos rodapiés suministrados al extre- mo inferior del aislamiento. Nota: No monte el aislamiento a una temperatura ambiente inferior a 10 °C ni lo presione contra objetos duros, ya que en las superficies de poliestirol se pueden producir fracturas blan- cas.
- Page 20 Datos técnicos Esquema de conexiones Art. N° 121527/C 121528/C 121529/C Contenido Diámetro con aislamiento PSKR18HE-BH Diámetro sin aislamiento Altura con aislamiento 1720 1780 2135 Altura sin aislamiento 1664 1688 2038 Medida de inclinación sin aislamiento 1710 1740 2080 FWMi-VL FWMi-RLU Peso sin aislamiento Presión de servicio autoriz.
- Page 21 Piezas de repuesto/Accesorios Denominación Descripción del artículo Art. n° del artículo Piezas de repuesto Aislamiento de vellón para PSR500E ISOVPSR500 121943/C • Aislamiento de vellón para PSR800E ISOVPSR800 • 121944/C Aislamiento de vellón para PSR1000E ISOVPSR1000 • 121945/C Tapa de cubierta de acumulador ISOVPSRD850 121987 •...
- Page 22 Indicações de segurança Índice Leia atentamente as seguintes indi- cações relativas à montagem e colo- Indicações de segurança ......22 cação em funcionamento, antes de Montagem do acumulador .
- Page 23 para fixação. 7. Colocar a placa de cobertura do acumulador. 8. Fixar os frisos de cobertura sobre os fechos de ganchos. 9. Se necessário, aplicar rosetas/tampas. 10. No final, colar os dois rodapés fornecidos na extremidade inferior do isolamento. Nota: não montar o isolamento a uma temperatura ambiente inferior a 10 °C nem pressionar com objectos duros, uma vez que pode ocorrer um embranquecimento nas superfícies em poliestireno.
- Page 24 Dados técnicos Esquema de ligação Art. n. ° 121527/C 121528/C 121529/C Conteúdo Diâmetro, isolado Diâmetro, não isolado PSKR18HE-BH Altura, isolada 1720 1780 2135 Altura, não isolada 1664 1688 2038 Medida de inclinação, não isolada 1710 1740 2080 Peso, não isolado FWMi-VL FWMi-RLU Pressão de serviço permit.
- Page 25 Peças sobresselentes/Acessórios Designação Descrição do artigo Art. n.º do artigo Peças sobresselentes Isolamento em velo para PSR500E ISOVPSR500 121943/C • Isolamento em velo para PSR800E ISOVPSR800 • 121944/C Isolamento em velo para PSR1000E ISOVPSR1000 • 121945/C Placa de cobertura do acumulador ISOVPSRD850 121987 •...
- Page 26 Indholdsfortegnelse Sikkerhedsanvisninger Du bedes læse følgende anvis- Sikkerhedsanvisninger ........ninger til montering og opstart Montering af beholderen omhyggeligt igennem før opstart.
- Page 27 6. Efterspænd de to kroglister krog for krog ved at starte oppefra eller nedefra, til de går i indgreb i den sidste krog. Til fiksering kan monteringshjælpen (korte afdækningslister) anvendes. 7. Sæt beholderens dækplade på. 8. Klem dæklisterne fast over kroglukningerne. 9.
- Page 28 Tekniske data Tilslutningsskema Art.nr. 121527/C 121528/C 121529/C Indhold Diameter, isoleret Diameter, uisoleret PSKR18HE-BH Højde, isoleret 1720 1780 2135 Højde, uisoleret 1664 1688 2038 Kipmål, uisoleret 1710 1740 2080 Vægt, uisoleret FWMi-VL FWMi-RLU Till. driftstryk varmekreds FWMi-RLM Till. driftstryk solvarme Till. driftstemperatur FWMi-L FWMi-R °C...
- Page 29 Reservedele/Tilbehør Artikel- Artikelbeskrivelse Art.nr. betegnelse Reservedele Fleece-isolering til PSR500E ISOVPSR500 121943/C • Fleece-isolering til PSR800E ISOVPSR800 • 121944/C Fleece-isolering til PSR1000E ISOVPSR1000 • 121945/C Beholderdækplade til PSR500E ISOVPSRD850 121987 • Beholderdækplade til PSR800E/1000E ISOVPSRD990 121951 • • Afdækningsliste til PSR500E ISOVPSR500AL 121989 •...
- Page 30 SONNENKRAFT PSR500E 2015 812/2013...
- Page 31 Notizen / Notes / Appunti / Notes / Notas / Notiser...
- Page 32 Deutschland Sonnenkraft International Sonnenkraft Deutschland GmbH Sonnenkraft Solar Systems GmbH Clermont-Ferrand-Allee 34 Industriepark 93049 Regensburg 9300 St. Veit/Glan Tel.: +49 (0)941 46 46 3-0 Tel.: +43 (0)4212 450 10-400 Fax: +49 (0)941 46 46 3-31 Fax: +43 (0)4212 450 10-477 E-mail: deutschland@sonnenkraft.com...
