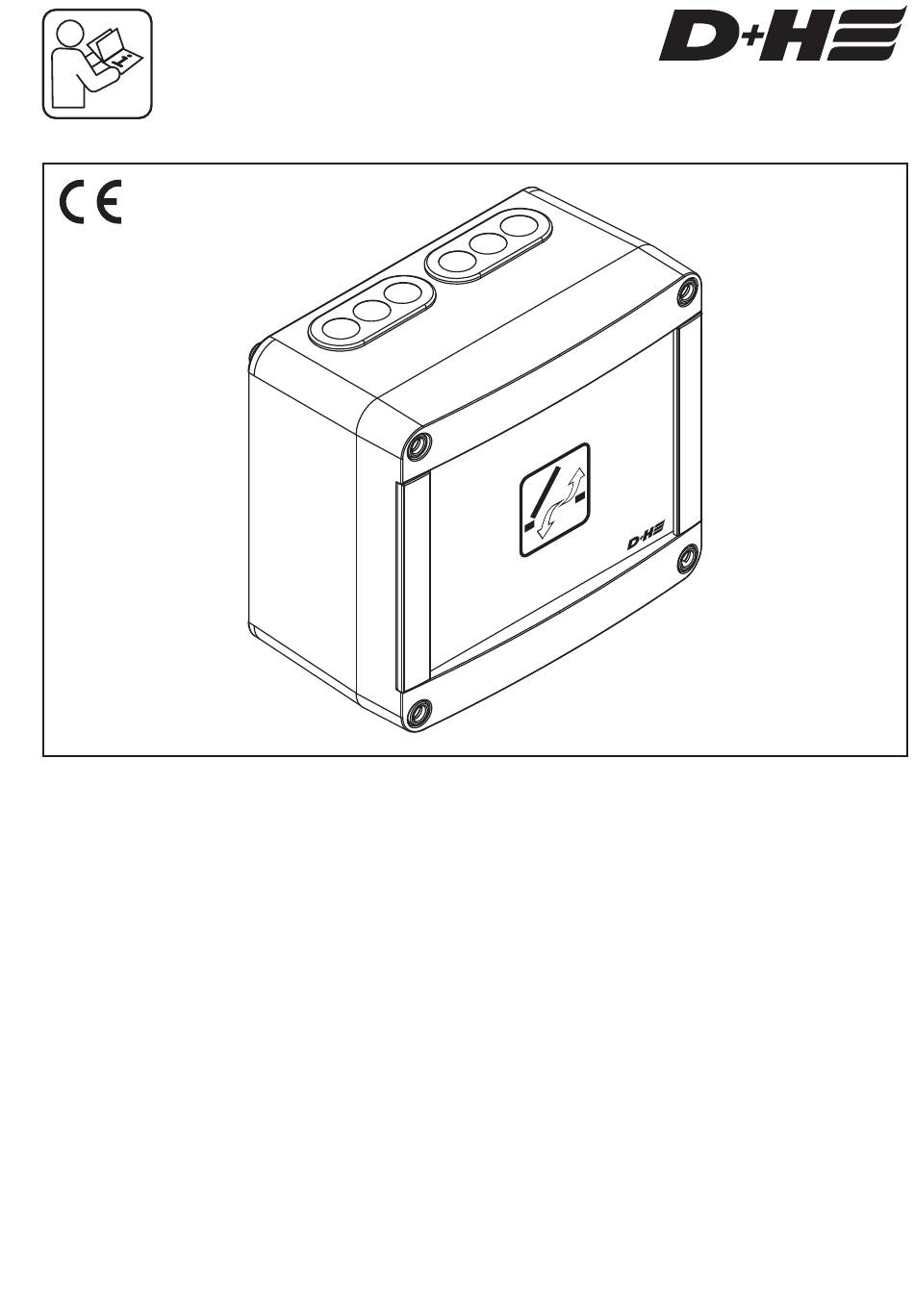

  • Page 1 GVL 8304-K L Ü A É Originalbetriebsanleitung ....Seite ..3 Original instructions ..... . . Page ..9...
  • Page 2 2/16 GVL 8304-K Deutsch 99.820.94 3.2/09/12...

  • Page 3: Table Of Contents

    Wartung und Reinigung Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie Die Inspektion und Wartung hat gemäß den D+H- ab belegter Übergabe der Anlage bis max. 3 Jahre Wartungshinweisen zu erfolgen. Es dürfen nur nach Auslieferungsdatum, wenn die Montage bzw.

  • Page 4: Anwendungsbeispiel

    * optionale Funktionserweiterung (Separate Komponenten, nachrüstbar!) Diese Anleitung enthält Beschreibungen und Anschlusspläne von Komponenten, die im Lieferumfang der Zentrale nicht enthalten sind. Diese, und viele weitere Teile, können Sie separat bei Ihrem D+H-Partner erhalten. Weitere Anschlusspläne sind dort ebenfalls erhältlich.

  • Page 5: Technische Daten

    Technische Daten Kodierung der Gruppe GVL 8304-K Mit den DIP-Schalter S1 auf derGrundplatine lassen sich folgende Funktionen einstellen. Nennspannung 230 VAC, 50 Hz Auslieferzustand der DIP-Schalter ist Nennleistung 160 VA Stand-by Leistung 4,3 W 1 = ON Die Antriebe fahren durch...

  • Page 6: 230 Vac Versorgung

    24 VDC Fensterantriebe Lüftungstaster Mot.a Fremdansteuerung (z.B. LT 43U-SD) für zentrales Schließen Mot.b (z.B. Zeitschaltuhr) Mot.a Mot.b Leitungslängen und Querschnitte siehe Seite 5 GVL 8304-K GVL 8304-K Fragen Sie Ihren D+H-Partner für weitere Anschlussbilder. 6/16 GVL 8304-K Deutsch 99.820.94 3.2/09/12...
  • Page 7 S 1/2 S 1/1 24 VDC Fenster- Brücke einsetzen! VRS 10 LT 43U-W antrieb Mot.a Mot.b Brücke einsetzen! GVL 8304-K GVL 8304-K 24 VDC Fenster- VRS 10 RTR 231 LT 43U-W antrieb Mot.a Mot.b GVL 8304-K GVL 8304-K * Ader direkt anschließen, wenn kein Automatik-Schalter vorhanden. Die manuelle Bedienung ist dann außer Funktion.

  • Page 8: Bedienung

    Öffnung der Anlage zum Lüften über den Lüftungstaster. St op Soll bei schlechtem Wetter Spaltlüftung betrieben werden, so kann die Wetterautomatik am LT 43U-W (optional) abgeschaltet werden. Ist kein LT 43U-W vorhanden, ist Spaltlüftungsbetrieb bei schlechtem Wetter nicht möglich. 8/16 GVL 8304-K Deutsch 99.820.94 3.2/09/12...

  • Page 9: Intended Use

    D+H maintenance notes. Only original maximal 3 years after date of delivery, when D+H spare parts may be used. Repair is to be carried mounting and starting has been carried out by out exclusively by D+H.

  • Page 10: Assembly Scheme

    This instruction includes descriptions and connection plans of components which are not part of scope of supply of control panel. You can order these parts and many more separately from your D+H distributor. Further connecting plans are available there as well.

  • Page 11: Technical Data

    Technical Data Encoding of group Type GVL 8304-K Following functions can be adjusted with switch S1 on motherboard of control panel. Nominal voltage 230 VAC, 50 Hz The delivery state of all DIP-switches is OFF. Rated power 160 VA Stand-by operating...

  • Page 12: 230 Vac Supply

    External control (e.g. LT 43U-SD) for central closing Mot.b (e.g. timer) Mot.a Mot.b Line lengths and cross sections see page 12 GVL 8304-K GVL 8304-K Ask your local D+H partner for further connection examples. 12/16 English GVL 8304-K 99.820.94 3.2/09/12...
  • Page 13 S 1/2 S 1/1 24 VDC Window insert bridge! VRS 10 LT 43U-W Drives Mot.a Mot.b insert bridge! GVL 8304-K GVL 8304-K 24 VDC Window VRS 10 RTR 231 LT 43U-W Drives Mot.a Mot.b GVL 8304-K GVL 8304-K * Connect lead directly when no automatic switch available. In this case the manual operation is out of function.

  • Page 14: Operation

    The weather automatic can be switched-off at vent button LT 43U-W (optional), if gap ventilation is required in case of bad weather. Gap ventilation is not possible in case of bad weather, if no vent button LT 43U-W available. 14/16 English GVL 8304-K 99.820.94 3.2/09/12...
  • Page 15 15/16 99.820.94 3.2/09/12 English GVL 8304-K...
  • Page 16 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2012 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten. / Rights to technical modifications reserved. 99.820.94 3.2/09/12...
