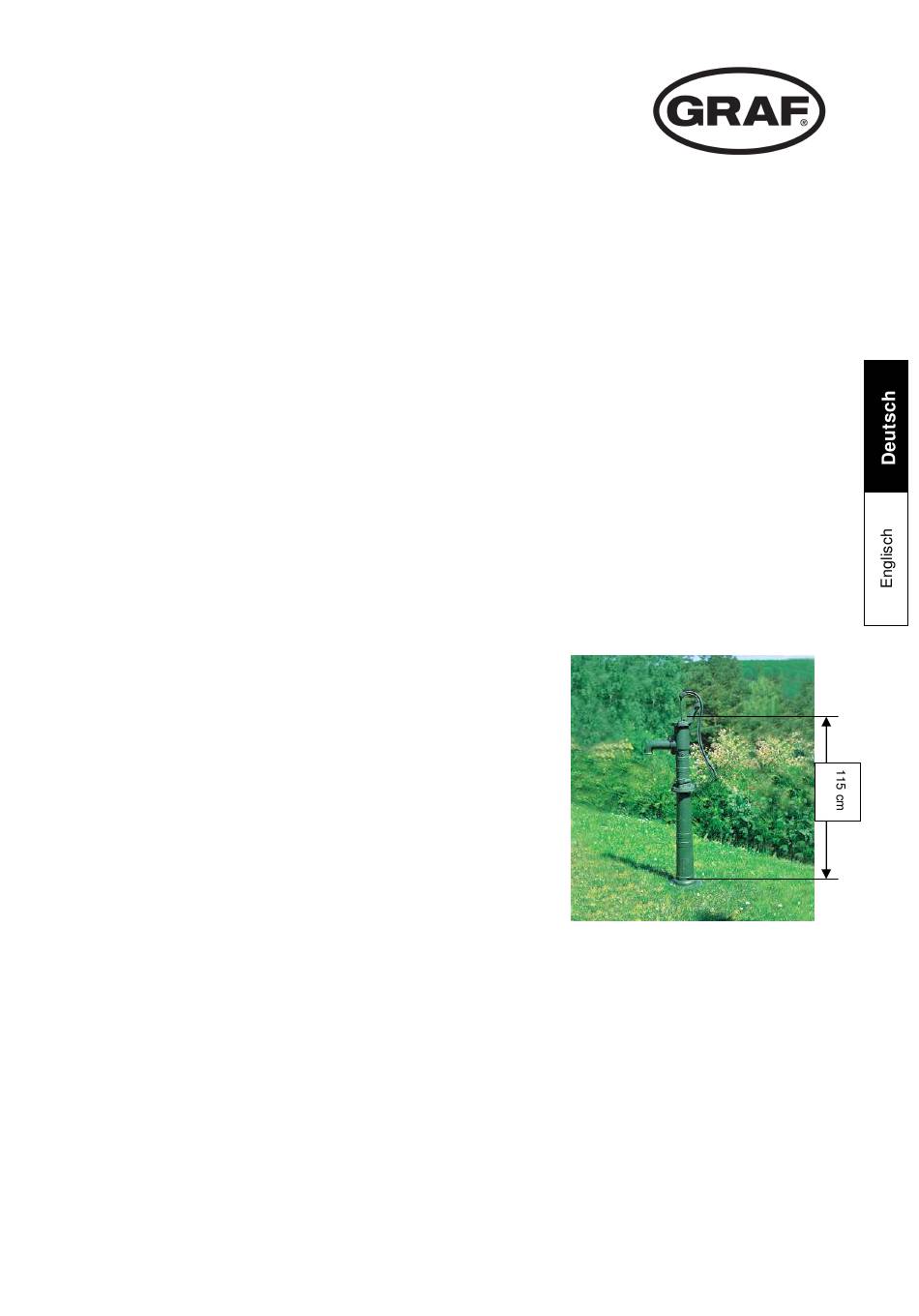

Graf 356010 Operation And Assembly Instructions

Betriebs- und Montageanleitung
für Handschwengelpumpe
1. Vorbereitung
Plazieren Sie die Handschwengelpumpe in der Nähe der Zisterne auf einem Betonsockel (mit
Aussparung für den Saugschlauch). Bitte Beachten: Max. 6 m. Ansaugstrecke dürfen nicht
überschritten werden. Es sollte, wenn möglich, bei der Verlegung des Saugschlauchs darauf
geachtet werden, dass keine oder wenige 90° Bögen v erlegt werden.
Falls Sie noch eine elektrische Pumpe installieren wollen, sollten Sie auf jeden Fall für beide
Pumpen ein separates Ansaugset verwenden. Bei Verwendung eines Ansaugsets kann es
zur Luftansaugung durch die sich nicht im Betrieb befindliche Pumpe kommen und somit zum
Leistungsabfall.
2. Aufstellen der Pumpe
- Befestigen Sie zuerst den Brunnenständer auf einem Betonsockel mittels der
vorgegebenen Bohrungen (4 Bohrungslöcher).
Ziehen Sie den Schlauch vom Ansaugset durch ein Leerrohr bis zum Brunnenständer
-
hindurch.
Schrauben Sie
-
Pumpenkörper an (Teflonband verwenden, Achtung:
Sobald ein mit Teflonband versehenes Gewinde
auch nur in geringem Umfang in sich öffnende
Richtung gedreht wird, muss das Band neu
aufgetragen werden).
Um den Schlauch an dem Anschluss-Nippel korrekt
-
anzubringen sollten Sie noch einen Schlauchstutzen
1 ¼" (Art.-Nr. 330014) montieren.
- Hinweis: Schlauch nicht zu kurz abschneiden um
den Anschluss durch den Brunnenständer nicht zu
erschweren.
Der Schlauch
-
Schlauchklemme befestigt.
- Achtung: Bevor
Schlauchstutzen befestigen ist es notwendig den
Saugschlauch mit Wasser zu befüllen.
- Dann kann der Pumpenkörper auf den Brunnenständer mittels der 4 beiliegenden
Schrauben befestigt werden.
3. Wartung
Falls die Pumpe nach mehreren Jahren nicht mehr Ihre Leistung bringt, sollten evtl. die
Dichtungen ausgetauscht werden (Art.-Nr. 356502).
Um die Pumpe vor Frostschäden im Winter zu schützen, ist es notwendig den Pumpenkörper
komplett abzuschrauben und frostsicher einzulagern.
Wenn sie die Pumpe im nächsten Frühjahr wieder aufstellen, sollten Sie das Befüllen der
Ansaugleitung nicht vergessen.
Art.-Nr. 356010
den Anschluss-Nippel
wird dann mittels
Sie den Saugschlauch
