Hubbell SNAPConnect Series Installation Instructions

Hubbell SNAPConnect
AC Switches and Connectors

Installation Instructions

GENERAL INFORMATION
1. CAUTION: RISK OF ELECTRIC SHOCK. Disconnect power
before installing. For installation by a qualifi ed electrician in
accordance with national and local electrical codes.
2. CAUTION: USE COPPER CONDUCTORS ONLY
3. Check that the device's type and rating are suitable for the
application.
4. NOTE: When fl uorescent loads are controlled by lighted switches the
lamp may occasionally fl icker when the switch is in the off position.
WIRING INSTRUCTIONS

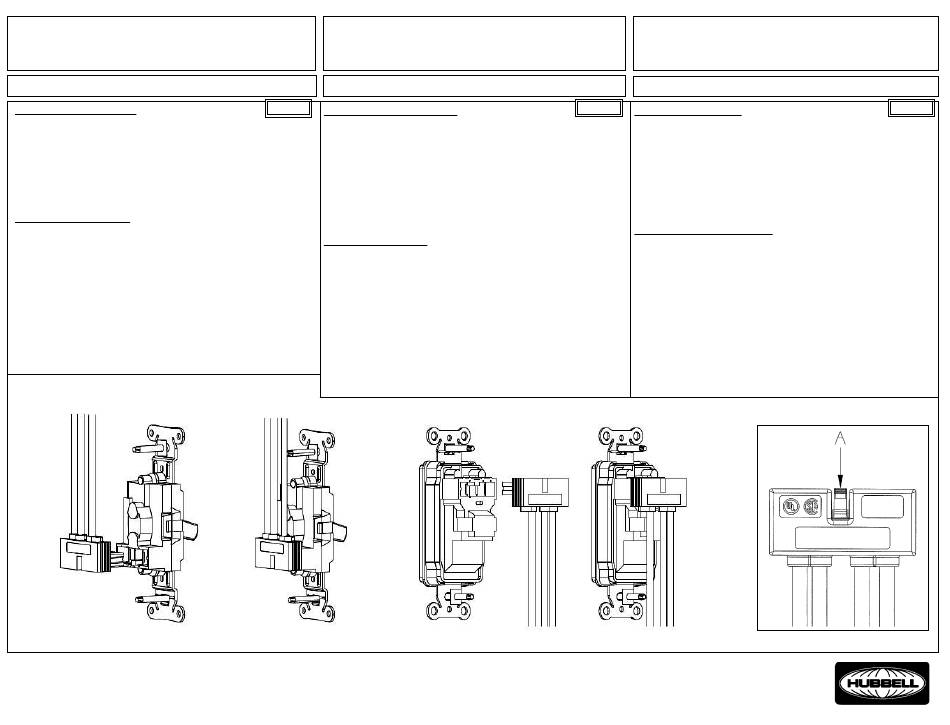

1. Wire SNAPConnect TM switch connectors as shown in Fig. 1
according to switch type & application.
2. Use UL Listed or CSA Certifi ed wire connectors suitable for
copper wire only, installed per manufacturer's instructions.
3. Insert terminal into Hubbell SNAPConnect
verify security.
4. Mount device in box and secure cover/wall plate.
5. The SNAPConnect TM switch connectors to be used only with
Hubbell SNAPConnect TM switches and QT series terminals.
6. Please note that the connector location on the toggle switch is
reversed from the connector location on the Decorator switch.
7. To remove SNAPConnect TM connector press tab (A) where
indicated and unplug.
Toggle Switch/Interrupteur à bascule/Interruptor de palanca
TOP
Insert / Insérer / Insertar
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
Shelton, CT 06484
1-800-288-6000
www.hubbell-wiring.com
PD2403
(Page 1) 04/12
TM Connecteurs et interrupteurs CA
SNAPConnect
English
RENSEIGNEMENTS GÉNÉRAUX
1. ATTENTION - RISQUE DE CHOC ÉLECTRIQUE. Débrancher le circuit
avant de procéder au montage. Doit être installé par un électricien qualifi é
conformément aux codes de l'électricité nationaux el locaux.
2. ATTENTION - EMPLOYER UNIQUEMENT DES CONDUCTEURS EN
CUIVRE.
3. S'assurer que le type et les caractéristiques nominales de ce dispositif
conviennent à l'application.
4. REMARQUE : Lorsque des charges fl uorescentes sont contrôlées par des
interrupteurs lumineux, la lampe peut oc-casionnellement clignoter quand
l'interrupteur est à Off.
MÉTHODE DE CÂBLAGE
1. Raccorder les connecteurs de l'interrupteur SNAPConnect
en tenant compte du type d'interrupteur et de l'application.
TM series switch and
2. Utiliser des raccords UL ou CSA homologués pour fi ls en cuivre seulement,
installés selon les directives du fabricant.
3. Insérer la borne dans la prise SNAPConnect
le montage est sécuritaire.
4. Monter le dispositif dans la boîte et fi xer le couvercle/plaque murale.
5. Utiliser les connecteurs de l'interrupteur SNAPConnect
les interrupteurs SNAPConnect
6. Veuillez noter que la position du connecteur de l'interrupteur à bascule est
inversée par rapport à la position du connecteur de l'interrrupteur Decorator.
7. Pour retirer le connecteur SNAPConnect
et débrancher.
TOP
Verify Security / Vérifi er la sécurité
Verifi car la seguridad
TM
de Hubbell
Directives de montage
MC selon la Fig. 1
MC de Hubbell et s'assurer que
MC seulement avec
MC et les bornes de la série QT.
TM presser la patte (A) où indiqué
Decorator Switch/Interrupteur Decorator/Interruptor Decorator
TOP
Insert / Insérer / Insertar
Conectores y interruptores CA
SNAPConnect
Instrucciones de instalación
Français
INFORMACIÓN GENERAL
1. CUIDADO·- RIESGO DE CHOQUE ELÉCTRICO. Desconectar la corriente
antes de la instalación. Para ser instalado por un electricista califi cado, de
acuerdo con tos códigos eléctricos nacionales y locales.
2. CUIDADO · UTILIZAR SOLAMENTE CONDUCTORES DE COBRE.
3. Asegurarse de que el tipo y las características nominales del dispositivo
sean apropiados para la aplicación.
4. NOTA: Cuando se controlen cargas fl uorescentes con interruptores lumi-
nosos, la lámpara puede ocasional-mente parpadear cuando el interrup-tor
está en la posición Off (apagado).
INSTRUCCIONES DE CABLEADO
1. Cablear los conectores del interruptor SNAPConnect
Fig. 1 de acuerdo al tipo de interruptor y a la aplicación.
2. Utilizar conectores UL o CSA homologados para conductores de cobre
únicamente, instalados come se indica en las instrucciones del fabricante.
3. Insertar el borne dentro el tornacorrienle SNAPConnect
verifi car que la instalación es segura.
4. Instalar el dispositivo en la caja y asegurar la cubierta/placa de pared.
5. Los conectores del interruptor SNAPConnect
únicamente con interruptores SNAPConnect
Hubbell.
6. Observar que la posición del conector en el interruptor de palanca está
invertida con respecto a la posición del conector en el interruptor Decorator.
7. Para sacar el conector SNAPConnect
indica y desenchufa
r.
TOP
Verify Security / Vérifi er la sécurité
Verifi car la seguridad
TM de Hubbell
Español
MC como se muestra en la
MC de Hubbell y
MC
son para ser usados
MC y bornes de la serie QT de
TM oprimir la palanca (A) donde se
Do Not Disconnect
Under Load
FOR USE ONLY WITH HUBBELL
SNAP & QT SERIES SWITCHES
®
