Summary of Contents for WimTec OCEAN P7

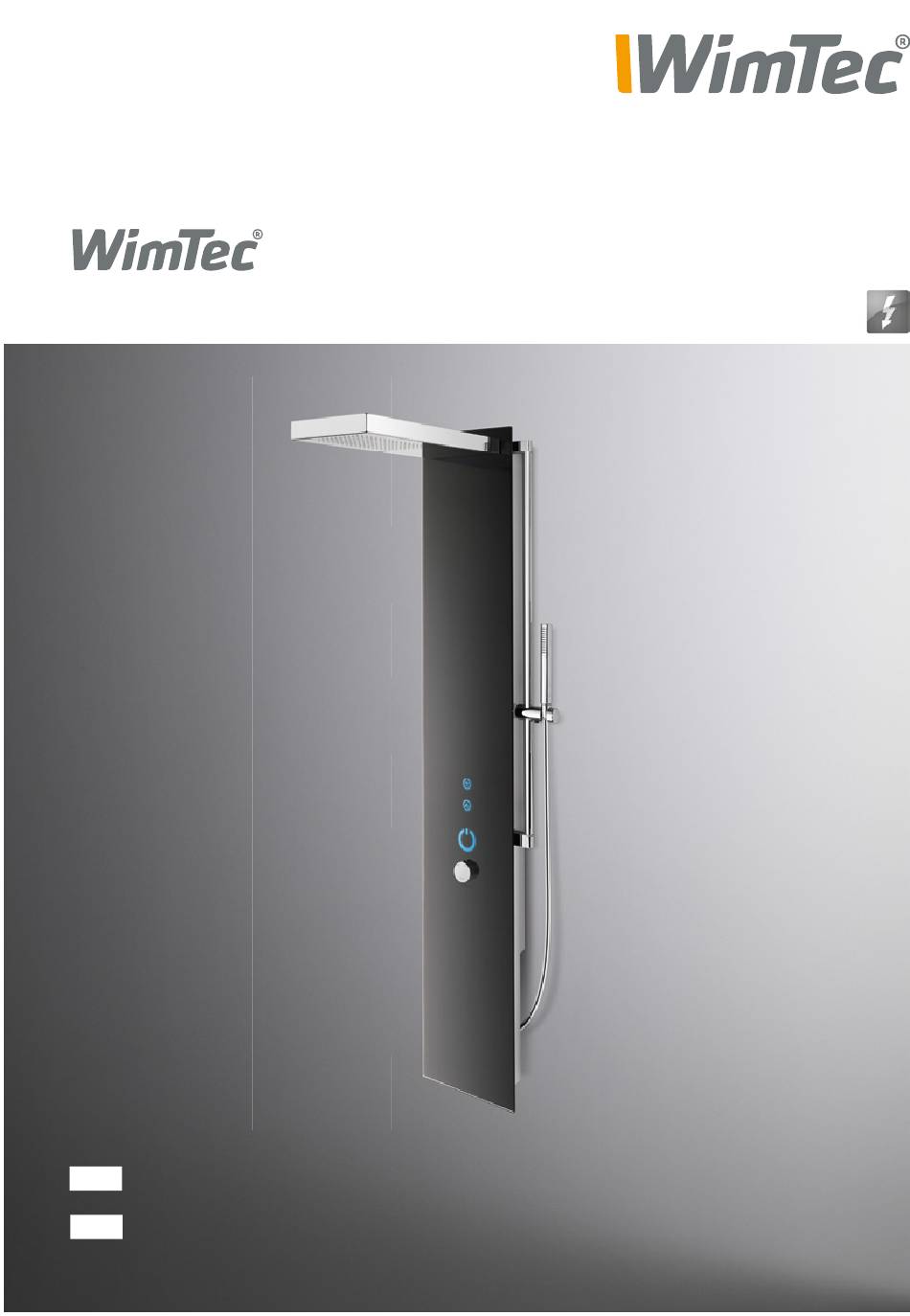

- Page 1 OCEAN P7 12 V Netzbetrieb / 12 V external supply Montage- und Bedienungsanleitung Installation and operating instructions...
- Page 2 Touch-Tronic-Funktion kommen. Um dies vorbeugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN P7 - 12 V Glas weiß Art.Nr. 114 676 Glas schwarz Art.Nr. 114 713 Lieferumfang: Grundkörper mit Magnetventilen, Sicherheitsglas-Frontplatte...
-
Page 3: Table Of Contents
Einstellelemente................ 6 Funktionseinstellung ..............7 Einstellregler ................7 DIP-Schalter ................7 Montage ..................8 Bedienung ................12 Einschalten ................12 Ausschalten................12 Reinigungsstopp ..............13 Funktionbeschreibung ............14 Abschalt-Automatik ..............14 Warmlauf .................15 Intelligente Freispül-Automatik ..........16 Spülstoppzeit ................17 Nachlaufzeit ................17 Ersatzteile ................18 WimTec OCEAN P7 Duschpaneel... -
Page 4: Technische Daten
OCEAN P7 Technische Daten WimTec OCEAN P7 - 12 V: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich: 30 cm bis 70 cm einstellbar Nah-Ansprechbereich: ca. 4 cm Warmlauf: aktivierbar, für 30 s... -
Page 5: Abmessungen
KW: R 1/2“ IG Elektroanschluss Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge. Achtung: Netzteil nicht im Paneel oder eventuellen Schutzbereichen anbringen. Auf bestehende Zweipunktanschlüsse (Standardmaß 150 mm) ist eine Montage ebenfalls möglich. WimTec OCEAN P7 Duschpaneel... -
Page 6: Legende
Handbrause Programme und Funktionen AquaCap-Taste (ON/OFF Symbol), Intervall-Regler zum Einschalten der Regendusche und zum Ausschalten der Regen- Zeit-Regler und Handbrause. Reichweiten-Regler Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec OCEAN P7 Duschpaneel... -
Page 7: Funktionseinstellung
Abschalt-Automatik Seite 14 Warmlauf Seite 15 Intelligente Freispül-Automatik Seite 16 Freispül-Dauer (ON = 20 s / = 10 s) Seite 17 Nachlaufzeit (ON = 5 s / = 2 s) Seite 17 Funktion bereits werksseitig voreingestellt. WimTec OCEAN P7 Duschpaneel... -
Page 8: Montage
Bohrschablone auf der Rückwand aufkleben. Unterkante Duschkopf auf Bohrschablone beachten für gewünschte Montagehöhe (Standard 200 - 210 cm). 4. Vier Befestigungsbohrungen ø 8 mm herstellen und danach Bohrschablone wieder ablösen. Wandanschlusswinkel und Vorabsperrungen senkrecht, nach oben stehend, montieren. Vorspülung durchführen. WimTec OCEAN P7 Duschpaneel... - Page 9 Achtung: Schraubenkopf muss auf der Innenseite des Paneels montiert werden. Den im Grundkörper vormontierten Anschlussschlauch am Duschkopf befestigen. 11. Duschkopf-Abdeckung mit 2 Schrauben (Linsenschraube 2,2 x 9,5 mm) von oben befestigen. 12. Gewünschte Programmeinstellungen am Elektronikmodul vornehmen (siehe Seite 7). WimTec OCEAN P7 Duschpaneel...
- Page 10 Reihenfolge ausführen! Glaspaneel an der Oberseite des Grundkörpers auf dem hinteren Revisionshaken einhängen. Kalt- und Warmwasser-Anschlussschläuche anschließen. Handbrause anschließen (beiliegende Dichtung verwenden). Brausestange an den vormontierten Montagebügel befestigen. Netzversorgung herstellen und Vorabsperrungen öffnen. WimTec OCEAN P7 Duschpaneel...
- Page 11 In Verbindung mit Nässe kann es durch Kalkablagerungen im Bereich von Brausen und Badewannen zu einer Beeinträchtigung der Touch-Tronic-Funktion kommen. Um dies vorbeugend zu vermei- den, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. WimTec OCEAN P7 Duschpaneel...
-
Page 12: Bedienung
(DIP 2 = ON, siehe Seite 14) Taste oder erneutes Antippen Spülstoppzeit (siehe Seite 17) Nach dem Verlassen des der aktivierten Wasserabga- schaltet die Dusche ab. Ansprechbereichs schaltet die bestelle schaltet diese ab: Dusche automatisch ab. ON/OFF Regendusche Handbrause WimTec OCEAN P7 Duschpaneel... -
Page 13: Reinigungsstopp
Infrarotsensor heranführen (ca. 4 cm) und verweilen. 5 min Sobald der senkrechte Strich des ON/OFF-Icons zu blinken beginnt, mit der zweiten Hand in das ON/OFF- Icon tippen. Nach einer Sicherheitszeit von 3 s ist der Reinigungsstopp deaktiviert. WimTec OCEAN P7 Duschpaneel... -
Page 14: Funktionbeschreibung
Ablauf der Nachlaufzeit (siehe Seite 17) wird der Wasserfluss automatisch gestoppt. Hinweis: Wenn der Benutzer bei aktivierter Abschalt-Automatik unabsichtlich den Ansprechbereich beim Duschen verlässt, 30 - 70 cm wird empfohlen die verlängerte Nachlaufzeit von 5 s zu aktivieren (DIP 6 = ON). WimTec OCEAN P7 Duschpaneel... -
Page 15: Warmlauf
Warmlauffunktion, wird der Wasserfl uss gestartet und für 30 s aufrechterhalten. Hinweis: 30 s Tritt während dieser 30 s der Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche wieder in den Normalbetrieb über. WimTec OCEAN P7 Duschpaneel... -
Page 16: Intelligente Freispül-Automatik
(siehe Dip 5, Seite 17) ausgelöst. Hinweis: 10 oder 20 s Befi ndet sich ein Benutzer im Ansprechbereich oder ist der Reinigungsstopp aktiviert, löst die Freispül-Automatik erst 2 min nach dem Verlassen des Ansprechbereichs bzw. der Deaktivierung der Reinigungsstopps aus. WimTec OCEAN P7 Duschpaneel... -
Page 17: Spülstoppzeit
Es kann zwischen 2 vordefinierten Nachlaufzeiten (5 s bzw. 2 s) gewählt werden (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 14). Stellung „ON“ = Nachlaufzeit beträgt 5 s. Stellung „OFF“ = Nachlaufzeit beträgt 2 s (voreingestellt). WimTec OCEAN P7 Duschpaneel... -
Page 18: Ersatzteile
115 420 (ab 05-2011) 114 850 Thermostatgriff 115 550 UP-Netzteil, einfach 117 899 Sicherungsdeckel 115 710 UP-Netzteil, fünffach 113 792 Grundkörper 118 179 Versorgungskabel 4 m 114 232 Handbrause 115 680 Brausestange-Set 115 727 Handbrauseschlauch 114 119 WimTec OCEAN P7 Duschpaneel... - Page 20 OCEAN P7 General notes Congratulations on purchasing WimTec OCEAN P7, your electronic shower panel. Please take note of the following cleaning and maintenance recommendations in order to ensure that you will be able to enjoy this high-quality fitting for many years:...
- Page 21 Switch on .................30 Switch off .................30 Cleaning stop ................31 Description of the functions ........... 32 Automatic stop ................32 Warm water rinse ..............33 Intelligent stagnation flush .............34 Stagnation flush duration............35 Shut-off delay ................35 Spare parts................36 WimTec OCEAN P7 Shower panel...
-
Page 22: Technical Data
OCEAN P7 Technical data WimTec OCEAN P7 – 12 V: Supply voltage: WimTec fl ush mount power supply 230 V 50 Hz/12 V= Power consumption: max. 3.5 W Magnetic valve: cartridge 6 V Detection range: adjustable from 30 cm to 70 cm Close detection range: approx. -
Page 23: Dimensions
Power supply: 2 x 0.5–1.5 mm2 total cable length max. 100 m. Attention: Do not install the power supply in the panel or protected zones, if applicable. Can be attached to existing two-point connections (153 mm standard measure). WimTec OCEAN P7 Shower panel... -
Page 24: Legend
Time control and hand shower. Range control The general rule applies to all controls: Move anticlockwise to decrease the setting. Move clockwise to increase the setting. WimTec OCEAN P7 Shower panel... -
Page 25: Function Configuration
33 Intelligent stagnation flush page 34 Stagnation flush duration (ON = 20 s / = 10 s) page 35 Shut-off delay (ON = 5 s / = 2 s) page 35 Functions preset at factory. WimTec OCEAN P7 Shower panel... -
Page 26: Assembly
(200 - 210 cm as standard). 4. Prepare four mounting holes ø 8 mm and then remove the template. Attach the wall-mount brackets and integrated stop valves so they are standing vertically upwards. Carry out the pre-flush. WimTec OCEAN P7 Shower panel... - Page 27 Fasten the connection hose pre-assembled in the base body to the shower head. 11. Fasten the shower head cover from above with two screws (over-head screws 2.2 x 9.5 mm). Configure the electronics module with the desired program settings (see p. 25). WimTec OCEAN P7 Shower panel...
- Page 28 Connect the PWC and PWH connection hoses. Connect the hand shower (use gasket provided). Fasten the shower rod set to the pre-assembled mounting bracket. Establish the mains supply and open the integrated stop valves. WimTec OCEAN P7 Shower panel...
- Page 29 Attach the securing cap. Note: Limescale deposits around the shower and bath tub combined with wetness can impair the touch-tronic function. To prevent this outcome, we recommend regular cleaning of the glass panel using a power cleaner. WimTec OCEAN P7 Shower panel...
-
Page 30: Operation
(see p. 25). matically after the detection switches this off: range has been cleared. ON/OFF Rain shower Hand shower WimTec OCEAN P7 Shower panel... -
Page 31: Cleaning Stop
5 min Once the vertical line of the ON/OFF icon starts to fl ash, tap with the second hand on the ON/OFF icon. The cleaning stop is deactivated with a safety delay of 3 s. WimTec OCEAN P7 Shower panel... -
Page 32: Description Of The Functions
If you accidentally leave the detection range during a shower while the auto stop function is activated, it is recommended that 30 - 70 cm you activate the extended shut-off delay of 5 s (DIP 6 = ON). WimTec OCEAN P7 Shower panel... -
Page 33: Warm Water Rinse
30 s. Note: 30 s If you enter the detection range for at least 5 s during these 30 s, the shower will resume normal operation. WimTec OCEAN P7 Shower panel... -
Page 34: Intelligent Stagnation Flush
If you are in the detection range or if the cleaning stop function is activated, the stagnation fl ush will only start 2 min. after you leave the detection range or once the cleaning stop function is deactivated. WimTec OCEAN P7 Shower panel... -
Page 35: Stagnation Flush Duration
You can select one of two predefined shut-off delay times (5 s or 2 s) (only if automatic stop DIP 2 = ON is activated, see Page 32). “ON” position = Shut-off delay is 5 s. “OFF” position = Shut-off delay is 2 s (preset). WimTec OCEAN P7 Shower panel... -
Page 36: Spare Parts
Flush-mount power supply, Securing cap 115 710 1-connect. 117 899 Base body 118 179 5-connect. 113 792 Hand shower 115 680 Power cable 4 m 114 232 Shower rod set 115 727 Hand shower hose 114 119 WimTec OCEAN P7 Shower panel... - Page 40 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
