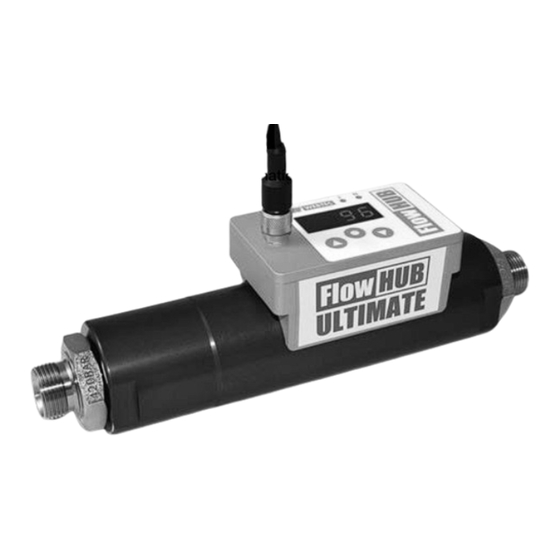

- Page 1 FlowHUB Series User Manual Webtec Products Limited FlowHUB-Reihe Bedienungsanleitung Série FlowHUB Manuel d’utilisation Serie FlowHUB Manual del usuario www.webtecproducts.com...
- Page 3 Before first operating the equipment read the whole of these instructions. Safety may be impaired if they are not followed. Webtec have been designing and manufacturing flow meters and hydraulics components for over 40 years. We operate within a Quality Management System that complies with the requirements of BS EN ISO 9001:2000 which is externally audited and certificated each year.
-
Page 4: Basic Operation
Basic operation All FlowHUB’s work on the same theory - the fluid flow is used to move a magnet which is mounted within a piston, the distance moved is proportional to the flow rate. This movement is measured by a sensitive magnetic device. The on-board electronics condition the signal and convert the linear movement to fluid flow. -
Page 5: Functional Specification
Pin Connection Details Functional Specification Flow range: see model configuration Pressure range: see model configuration Ambient operating temperature: - 5 to 40 °C Fluid type: hydraulic oil Fluid temperature: 5 to 90 °C Accuracy: ± 3% of full scale at 21 cSt (higher accuracy on request) Repeatability: better than ±... -
Page 6: Installation Guidance
For heavy-duty applications, for example installation close to a piston pump, consult the Webtec Products sales office. This FlowHUB is for indoor use only - do not install in wet areas or outside without the appropriate additional protection. -
Page 7: Installation
Installation Dimensions in Millimetres (Inches) 127.9 (5.03) Display LED 1 LED 2 12.0 Enter Key Up Key Down Key 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07) - Page 8 Set up level l Factory menu The factory menu is for trained Webtec service personnel only. To enter the set up level menu requires a password - the default password for this is ‘11’. Menu structure - General viewing level On this level it is possible to view the values which have been set.
- Page 9 Menu structure - Set up level - General notes The value can be changed by pressing up or down key. Once the correct value has been achieved pressing the enters the value and returns to the main menu. Pressing the up or down keys for longer than 2 seconds will activate a fast mode which will rapidly change the reading.
-
Page 10: Menu Structure
Menu Structure... -
Page 11: Model Configuration
Model configuration Examples HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Above model number is a FlowHUB Transmitter: Flow range: 8 - 360 lpm, Maximum pressure: 210 bar (3,000 psi), Temperature: °C, Analogue output: 4 - 20 mA, no switches, 1” BSPP adaptors. HF100 TRNMA-3 S100V... - Page 12 Step 2 - Choose electronics and maximum pressure Electronic control and maximum pressure options Code 2 Maximum working pressure Function description SWTNA-3 210 bar (3,000 psi) Two programmable switches TRN5V-3 210 bar (3,000 psi) Analogue output 0 - 5 Volt TRNMA-3 210 bar (3,000 psi) Analogue output 4 - 20 mA...
-
Page 13: Technical Information
Technical information The above specification is met without ‘wet’ calibration if full traceable calibration is required. This is an option and will incur an additional charge. As standard it is completed at 21 cSt (ISO32 oil at 50°C) Construction material Flow body: high tensile aluminium 2014 T6 Adaptors: High pressure - Steel 212A42 zinc plated and clear Internal parts: Brass CZ121, Stainless steel 316,... - Page 14 59.8 73.1 107.7 There are no user serviceable parts inside the flow meter. 14.0 21.0 31.0 36.6 44.9 63.9 For calibration please return the flow meter to Webtec or 10.2 14.7 20.8 23.9 29.4 40.5 your local distributor. 10.7 14.7 16.5...
- Page 15 Anleitungen nicht befolgt werden. Webtec entwickelt und fertigt hydraulische Komponenten und Prüfgeräte seit über 40 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird. Über den Standard hinaus ist Webtec danach bestrebt konstante Verbesserungen in allen Bereichen einzubringen, im Speziellen um die Bedürfnisse unserer Kunden und Lieferanten zu verstehen und unsere Systeme entsprechend zu entwickeln und daran...
-
Page 16: Funktionsweise
Funktionsweise Alle FlowHUBs funktionieren nach der gleichen Theorie - der Durchfluss wird benutzt, um einen Magneten zu bewegen, welcher innerhalb eines Kolben montiert ist. Die bewegte Distanz ist proportional zur Durchflussrate. Diese Bewegung wird durch ein empfindliches, magnetisches Instrument gemessen. Die eingebaute Elektronik bereitet das Signal auf und wandelt die lineare Bewegung in Durchfluss um. -
Page 17: Elektrische Angaben
Verbindungsanschlüsse Operative Angaben Durchflussbereich: Sehen Sie Modellkonfiguration Druckbereich: Sehen Sie Modellkonfiguration Betriebstemperatur: Umgebung: - 5 bis 40 °C Fluidart: Hydrauliköl Fluidtemperatur: 5 bis 90 °C Genauigkeit: ± 3% des Endwerts bei 21 cSt (höhere Genauigkeit auf Wunsch) Wiederholbarkeit: Besser als ± 1% Reaktionszeit: 150 ms (“Switch”... - Page 18 Installationsanweisungen Der FlowHUB besitzt eingebaute Durchflussaufbereitung, deswegen sind die üblichen Längen von 10 Ø geraden Rohres nicht notwendig. Ein- und Ausgangsverbindungen sollten immer eine ähnliche Größe, wie den Durchflussmesser aufweisen, um Venturi- oder Verengungseffekte zu verhindern. Alle hydraulischen Verbindungen sollten nur durch qualifiziertes Fachpersonal hergestellt werden.
- Page 19 Installation Dimensionen in Millimeter (Zoll) 127.9 (5.03) Anzeige LED 1 LED 2 12.0 Enter/OK Pfeiltaste Pfeiltaste auf 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07)
- Page 20 Das Menü ist in drei Sektionen aufgeteilt: l Allgemeine Betrachtungsebene l Konfigurationsebene l Werkseinstellungen Die Werkseinstellungen sind nur für geschultes Webtec Servicepersonal. Um in die Konfigurationsebene zu gelangen, brauchen Sie ein Passwort: das Standardpasswort dafür, ist ‘11’. Menüaufbau - Allgemeine Betrachtungsebene In dieser Ebene ist es möglich die Werte, wie eingestellt, zu betrachten.
- Page 21 Einstellung analoger Endwert - der Endwert kann zu irgendeiner Durchflussmenge innerhalb des Durchflussbereichs eingestellt werden. Einstellung Passwort - das Passwort für das Einstellungsmenü, kann zu irgendeinem Wert zwischen 0001 und 9999 verändert werden. Werkseinstellungen - die Werkseinstellungen sind nur für geschultes Webtec Servicepersonal - keine Funktionen für den Anwender.
- Page 22 Menu Structure...
- Page 23 Modellkonfiguration Beispiele HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Obige Modellnummer ist ein FlowHUB “Transmitter”: Durchflussbereich: 8 - 360 l/min, Maximaldruck: 210 bar (3000 psi), Temperatur: °C, analoger Ausgang: 4 - 20 mA, keine Schalter, 1” BSPP Adapter. HF100 TRNMA-3 S100V...
- Page 24 2. Schritt - Wählen Sie die Elektronik und Maximaldruck Optionen für elektronische Funktionen und Maximaldruck Code 2 Maximaler Arbeitsdruck Funktionen SWTNA-3 210 bar (3,000 psi) Zwei programmierbare Schalter TRN5V-3 210 bar (3,000 psi) Analoger Ausgang 0 - 5 Volt TRNMA-3 210 bar (3,000 psi) Analoger Ausgang 4 - 20mA ULT5V-6...
-
Page 25: Technische Daten
Technische Daten Oben erwähnte Spezifikation wird ohne “Nass”- Kalibration erreicht. Falls eine nachweisbare Kalibration erforderlich ist, muss dies bei der Bestellung angegeben werden - dies ist eine kostenpflichtige Option. Standardmäßig wird bei 21 cSt (ISO 32 Öl bei 50 °C/122 °F) kalibriert. Bauweise Durchflusskörper: hochfestes Aluminium 2014 T6 Adapter: Hochdruck: Stahl 212A42 verzinkt und dreifach klar... - Page 26 20.8 23.9 29.4 40.5 Anwender gewartet werden können. Für Kalibration, bitte 10.7 14.7 16.5 20.2 27.2 den Durchflussmesser an Ihren Händler oder an Webtec 10.9 12.0 14.6 19.2 zurücksenden. 11.1 14.3 Zubehör 11.1 Eine Reihe von Adaptern, Kabel und externen Anzeigen sind erhältlich.
- Page 27 9001:2000 BS EN ISO qui est contrôlé chaque année par un organisme extérieur qui nous délivre un certificat. Au delà de la conformité à la norme, Webtec vise constamment à...
-
Page 28: Principe De Fonctionnement
Principe de fonctionnement Tous les FlowHUB fonctionnent selon le même principe. Le débit du fluide met en mouvement un aimant positionné dans un piston, la distance parcourue est proportionnelle à la valeur du débit. Ce mouvement est mesuré par un composant sensible aux variations magnétiques. -
Page 29: Caractéristiques Électriques
Détails du branchement des broches Fonctionnalités Plage de débit: voir configuration du modèle Plage de pression: voir configuration du modèle Température d’utilisation: ambiante: -5 à 40°C (41 - 104°F) Type de fluide: huile hydraulique Température du fluide: 5 à 90°C (41 - 194 °F) Précision: ±... -
Page 30: Guide D'installation
Pour éviter les lectures incorrectes, le montage du débitmètre doit être éloigné des sources de pulsations importantes. Pour les applications extrêmes, par exemple l’installation près d’une pompe à piston, veuillez consulter le service commercial de Webtec. Ce FlowHUB est uniquement pour utilisation à l’intérieur; ne l’installez jamais dans les endroits humides ou à l’extérieur sans une protection appropriée. - Page 31 Installation Dimensions en millimètres (pouces) 127.9 (5.03) Affichage LED 1 LED 2 Touche 12.0 Touche Touche entrer monter descendre 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07)
- Page 32 Mode réglage l Mode réglage usine Le niveau usine n’est accessible qu’aux techniciens de Webtec. Pour accéder à un niveau un mot de passe est nécessaire; le mot de passe par défaut est ‘11’. Structure du menu - Affichage général Sur ce niveau on peut visualiser les valeurs qui ont été...
- Page 33 Changement du mot de passe - le mot de passe peut être changé à toute valeur comprise entre 0001 et 9999. Paramètres d’usine - Ces paramètres ne sont disponibles qu’aux techniciens de Webtec - il n’y a pas d’autre réglage...
-
Page 34: Structure Du Menu
Structure du menu... - Page 35 Configuration des modèles Exemples HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Le modèle ci-dessus est un FlowHUB à sortie analogique: Plage de débit: 8 - 360 l/min, Pression maximale: 210 bars (3000 psi), Température: °C, Sortie analogique: 4 - 20 mA, pas d’alarmes, Adaptateurs 1”BSP. HF100 TRNMA-3 S100V...
- Page 36 Etape 2 - Choix de l’électronique et de la pression maximale Options électroniques et pression maximale Code 2 Pression de travail max. Description de la fonction SWTNA-3 210 bar (3,000 psi) Deux alarmes programmables TRN5V-3 210 bar (3,000 psi) Sortie analogique 0 - 5 Volts TRNMA-3 210 bar (3,000 psi) Sortie analogique 4 - 20 mA...
-
Page 37: Informations Techniques
Informations techniques Les performances et caractéristiques décrites dans ce manuel sont remplies sans étalonnage sur banc d’essais. Si vous avez besoin d’un étalonnage pour la traçabilité, ceci est disponible en option. En standard celui ci sera effectué à 21 cSt (huile ISO32 à 50°C). Matériaux de construction Corps: Haute résistance à... - Page 38 23.9 29.4 40.5 changée dans ces débitmètres. Pour un étalonnage 10.7 14.7 16.5 20.2 27.2 veuillez les retourner à Webtec ou un de ses distributeurs. 10.9 12.0 14.6 19.2 Accessoires 11.1 14.3 Webtec ou votre distributeur Webtec peuvent vous 11.1 proposer toute une gamme d’adaptateurs, câbles ou...
- Page 39 Webtec lleva más de 40 años diseñando y fabricando flujómetros y componentes hidráulicos. Operamos en el marco de un sistema de gestión de la calidad que cumple con los requisitos de la norma BS EN ISO 9001:2000, auditado y certificado cada año por partes externas.
-
Page 40: Funcionamiento Básico
Funcionamiento básico Todos los FlowHUB operan sobre la base de la misma teoría: el fluido se utiliza para mover un imán que va montado en un pistón y la distancia que se desplaza es proporcional a la medida del caudal. Este movimiento lo mide un dispositivo magnético sensible. -
Page 41: Especificaciones Funcionales
Detalles de conexión de las patillas Especificaciones funcionales Rango de flujo: véase la configuración del modelo Rango de presión: véase la configuración del modelo Temperatura ambiental de funcionamiento: -5 a 40°C Tipo de fluido: aceite hidráulico Temperatura del fluido: 5 a 90 °C Precisión: ±... - Page 42 Para las aplicaciones pesadas, por ejemplo la instalación cerca de una bomba de pistón, consulte con la oficina de ventas de productos de Webtec. Este FlowHUB es para uso en interiores solamente: no lo instale en áreas húmedas o en exteriores sin la protección adicional adecuada.
-
Page 43: Instalación
Instalación Dimensiones en milímetros 127.9 (5.03) Pantalla LED 1 LED 2 Tecla de 12.0 Tecla de Retorno Tecla de Abajo Arriba 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07) - Page 44 Menú de fábrica El menú de fábrica es para el uso exclusivo del personal de servicio capacitado de Webtec. Para entrar en el menú de nivel de configuración se precisa una contraseña: la contraseña por omisión es ‘11’. Estructura del menú - Nivel de visualización general En este nivel es posible ver los valores que se han configurado.
- Page 45 Estructura del menú - Nivel de configuración - Notas generales Tecla El valor se puede cambiar pulsando la tecla de arriba o de abajo. Una vez que se haya obtenido el valor correcto, pulsando la tecla se introduce el valor y se regresa al menú principal. Si se pulsan las teclas de arriba o de abajo durante más de 2 segundos, se activará...
- Page 46 Menu Structure...
- Page 47 Configuración de modelo Ejemplos HF360 TRNMA-3 B100V Código 1 Código 2 Código 3 El número del modelo anterior es un FlowHUB Transmitter: rango de flujo: 8 - 360 lpm, máxima presión: 210 barias (3.000 lppc), temperatura: °C, salida analógica: 4 - 20 mA, sin conmutadores, adaptadores BSSP de una pulgada. HF100 TRNMA-3 S100V...
- Page 48 Paso 2: elija la electrónica y la presión máxima Opciones de control electrónico y máxima presión Código 2 Máxima presión funcional Descripción de las funciones SWTNA-3 210 bar (3,000 psi) Dos conmutadores programables TRN5V-3 210 bar (3,000 psi) Salida analógica: 0 - 5 voltios TRNMA-3 210 bar (3,000 psi) Salida analógica: 4 - 20 mA...
-
Page 49: Información Técnica
Información técnica Las especificaciones anteriores se obtienen sin calibración “húmeda” si se requiere una calibración completamente trazable. Esto es una opción e incurrirá un cargo adicional. De serie, se completa a 21 centistokes (aceite ISO32 a 50 °C) Material de construcción Caja del flujómetro: aluminio de gran resistencia a Adaptadores: alta presión - acero 212A42 chapado en zinc la tracción 2014 T6... - Page 50 14.6 19.2 flujómetro a Webtec o al distribuidor local. 11.1 14.3 Accesorios 11.1 Hay una serie de adaptadores, cables y visualizaciones remotas en Webtec o el distribuidor local. Véanse los datos de contacto en la cubierta posterior de este manual.
- Page 51 Garantía limitada del fabricante Webtec Products Ltd. garantiza al comprador original, por un período de un año a partir de la fecha de compra, que el producto carece de defectos de materiales y mano de obra. Esta garantía no cubre ninguna pieza del producto que se haya dañado debido a abuso u operación fuera de las especificaciones indicadas por Webtec Products Ltd. en los folletos relacionados.
- Page 52 Webtec Products Limited - se réserve le droit d’améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Designed and produced by Webtec Graphics - Entwickelt und hergestellt von Webtec Graphics - Conçu et produit par Webtec Graphics - Diseñado y producido por Webtec Graphics...
