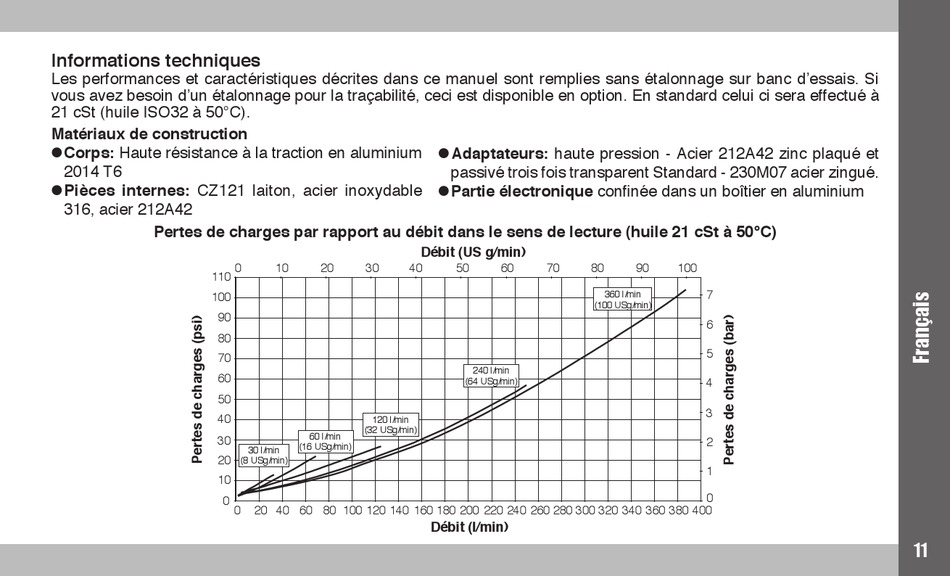

Informations techniques

Les performances et caractéristiques décrites dans ce manuel sont remplies sans étalonnage sur banc d'essais. Si
vous avez besoin d'un étalonnage pour la traçabilité, ceci est disponible en option. En standard celui ci sera effectué à
21 cSt (huile ISO32 à 50°C).
Matériaux de construction
Corps: Haute résistance à la traction en aluminium
l
2014 T6
Pièces internes: CZ121 laiton, acier inoxydable
l
316, acier 212A42
Pertes de charges par rapport au débit dans le sens de lecture (huile 21 cSt à 50°C)
110
100
90
80
70
60
50
40
30
20
10
0
0 10 20 30 40
120 l/min
(32 USg/min)
60 l/min
(16 USg/min)
30 l/min
(8 USg/min)
0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400
Adaptateurs: haute pression - Acier 212A42 zinc plaqué et
l
passivé trois fois transparent Standard - 230M07 acier zingué.
Partie électronique confinée dans un boîtier en aluminium
l
Débit (US g/min)
50 60 70 80
(100 USg/min)
240 l/min
(64 USg/min)
Débit (l/min)
90 100
