SanDisk ImageMate SDDR-73 Quick Start Installation Manual page 25

Verwendung des ImageMate Dual Reader von SanDisk

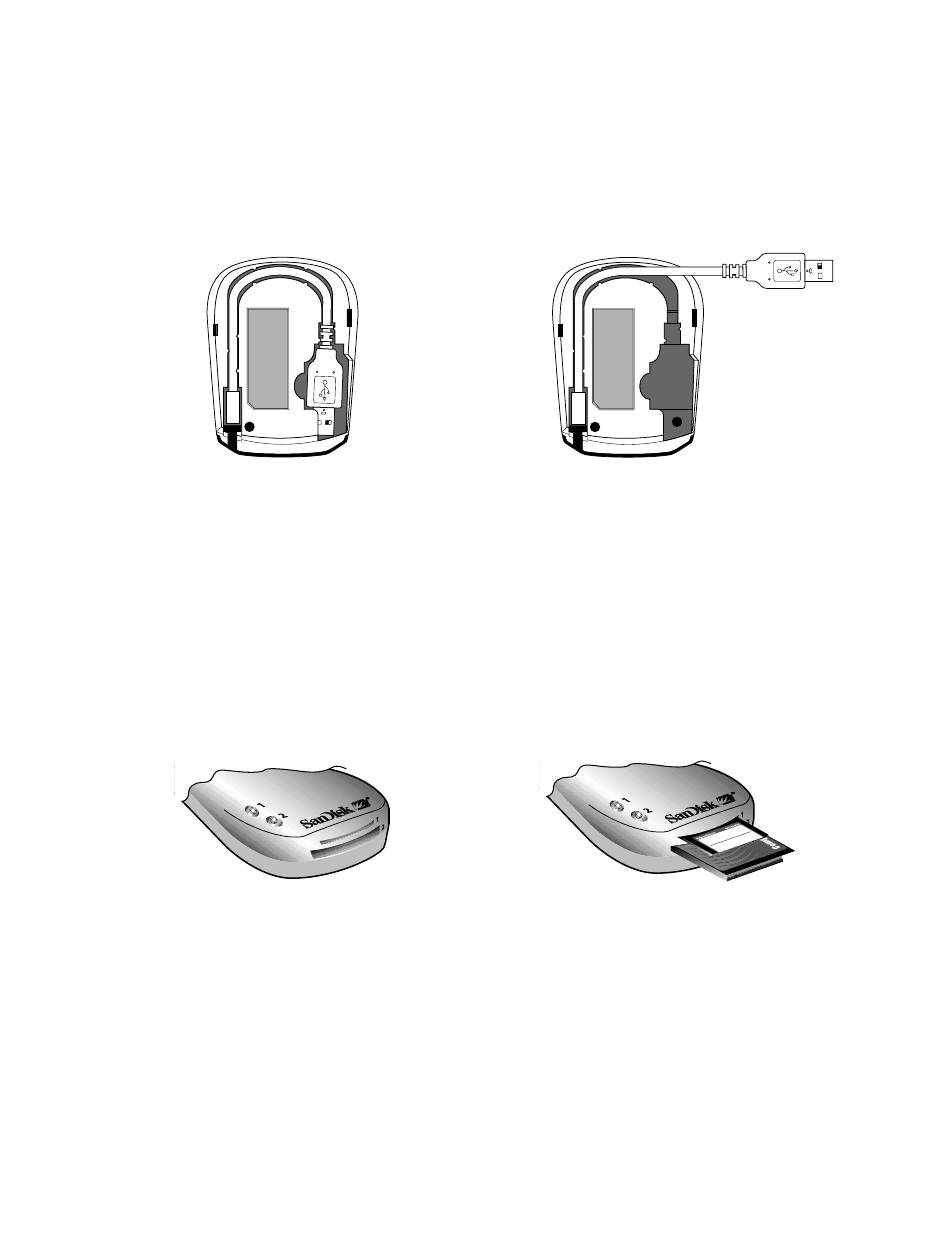

• ImageMate USB-Kabelverbindung. ABBILDUNG 1.1
1) Drehen des USB-Kabels
Lösen Sie das ImageMate USB-Kabel von der Unterseite des Gerätes.
Schließen Sie das USB-Kabel an einen verfügbaren USB-Port am Computer an.
2) Verlängerungskabel, 1 m (im Lieferumfang enthalten; nicht abgebildet
• Einlegen der Speicherkarte in den ImageMate. ABBILDUNG 1.2
1) STECKPLATZ 2 > ist immer für CompactFlash (oberes Etikett nach oben gerichtet)
2) SDDR-73 > STECKPLATZ 1, Secure Digital / MultiMediaCard (Gold-Kontakte nach unten gerichtet)
3) SDDR-75 > STECKPLATZ 1, SmartMedia (Gold-Platte/Kontakt nach unten gerichtet)
4) SDDR-77 > STECKPLATZ 1, Memory Stick (Gold-Kontakte nach unten gerichtet)
Abbildung 1.1
(Unterseite des ImageMate)
Figure 1.2
25
