SanDisk ImageMate SDDR-73 Quick Start Installation Manual page 18

Cómo usar el Lector dual ImageMate de SanDisk

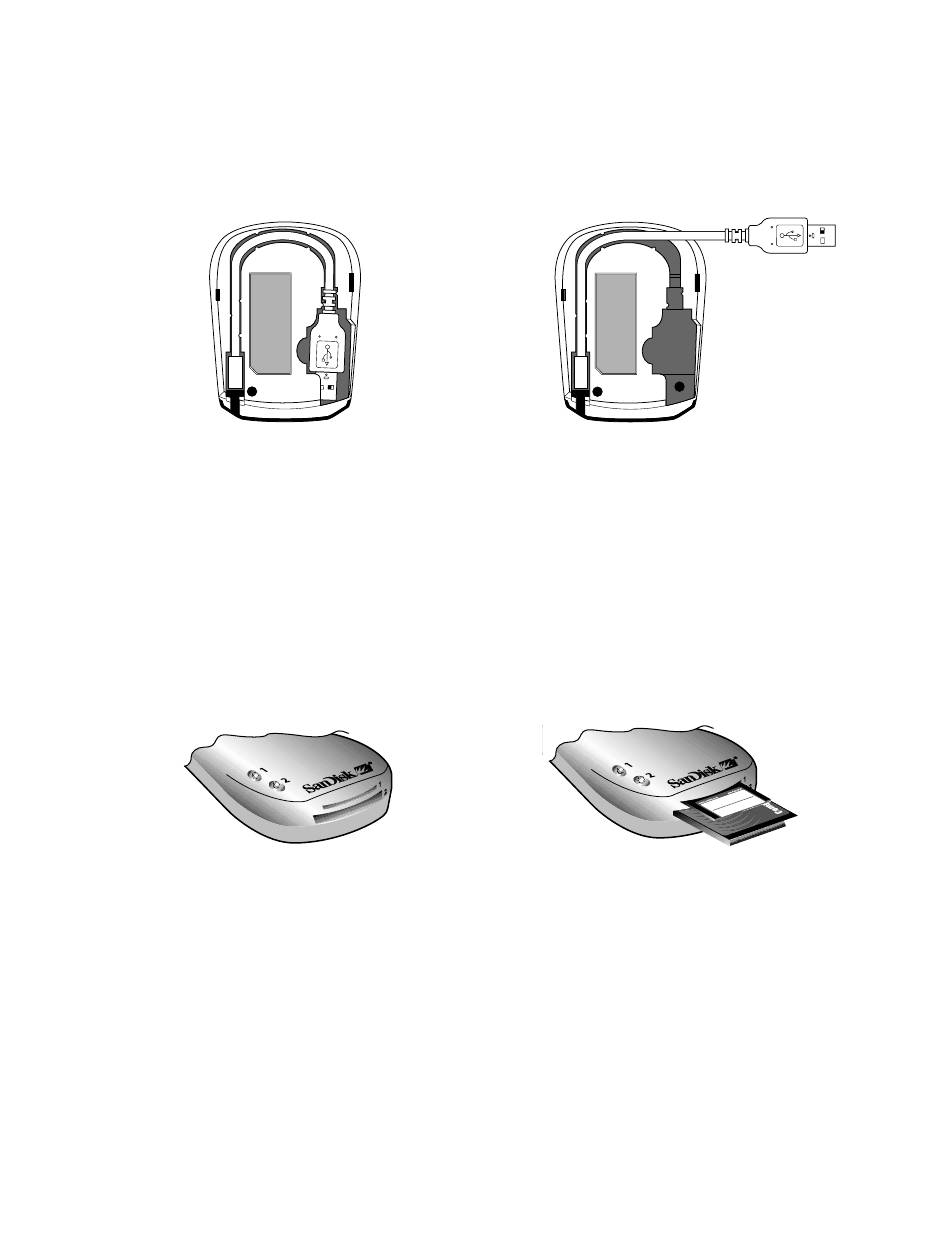

• Conexión del cable USB de ImageMate. FIGURA 1.1
1) Posición del cable USB
Retire el cable USB de ImageMate de la parte inferior del dispositivo.
Conecte el cable USB en un puerto USB disponible del ordenador.
2) Cable de extensión de 1 metro (incluido en el paquete, no se ilustra)
• Inserción de la tarjeta de memoria en la unidad ImageMate. FIGURA 1.2
1) RANURA 2 > es siempre CompactFlash (etiqueta superior orientada hacia arriba)
2) SDDR-73 > RANURA 1, Secure Digital/MultiMediaCard (contactos dorados orientados hacia abajo)
3) SDDR-75 > RANURA 1, SmartMedia (placa dorada y contactos orientados hacia abajo)
4) SDDR-77 > RANURA 1, Memory Stick (contactos dorados orientados hacia abajo)
Figura 1.1
(parte inferior de ImageMate)
Figura 1.2
18
