Installation, Operation, & Maintenance Instructions
Installation Procedure
1)
Set system feeder on a secure and level base or on the provided wall bracket.
2)
If mounting on the wall, the cardboard cut-out on the side of the DMF box may be used to locate the
screw holes for the wall bracket.
3)
Ensure the wall bracket is level and fastened securely to the wall.
4)
HANG AND FILL TANK PRIOR TO MAKING SYSTEM CONNECTION. This helps to
ensure that the tank is securely seated on the mounting bracket
Startup Procedure
1) Close isolation valve between feeder and system connection point
2) Fill reservoir, turn valve on feeder to mix/purge and plug in
3) Ensure pump is cycling fluid through reservoir (primed)
4) Simultaneously turn valve to run and open isolation valve to system
3603 Burron Avenue, Saskatoon, SK S7P 0E4 Ph: (306) 651-1815 Fax: (306) 651-2293
email: sales@axiomind.com website: www.axiomind.com

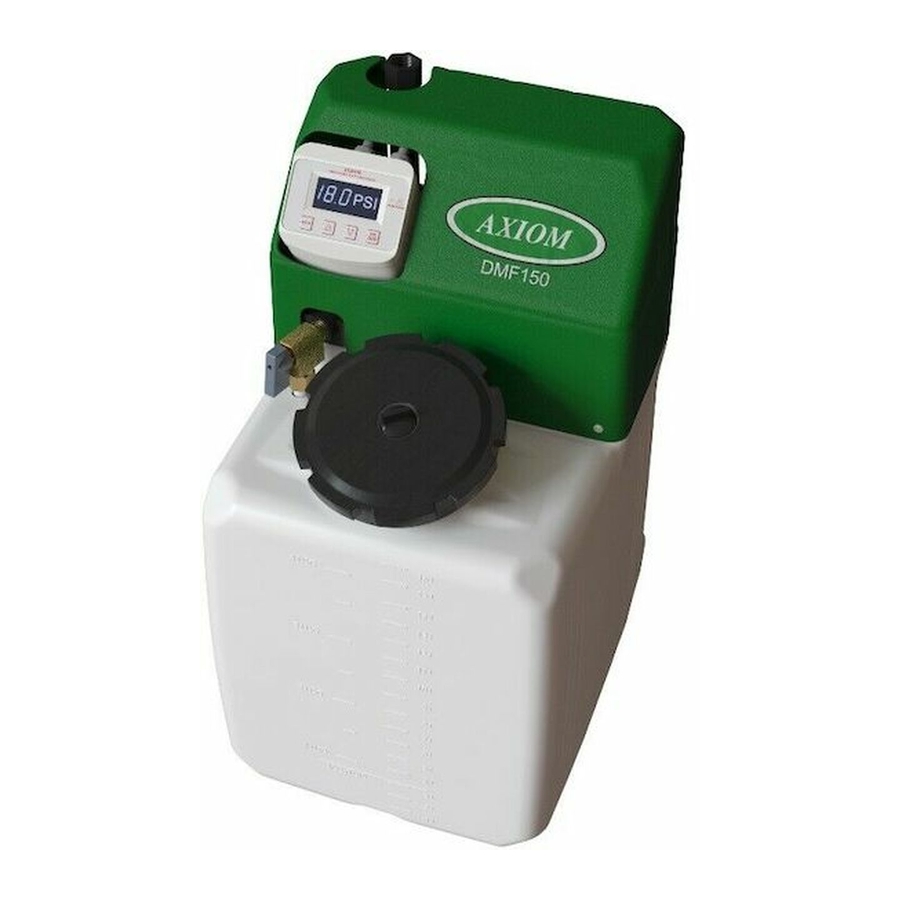

DMF Series Solution Feeder
- Français page 11 -
Scan the QR code to the left, search for Axiom Industries Ltd. on
YouTube, or use the link below to view a list of instructional
videos on the DMF series system feeders:
https://www.youtube.com/watch?v=tmWsw0clEng&list=UU3IhT
10cEPKmm_S-HlGcbNw
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Axiom DMF Series
Summary of Contents for Axiom DMF Series
- Page 1 3) Ensure pump is cycling fluid through reservoir (primed) 4) Simultaneously turn valve to run and open isolation valve to system Scan the QR code to the left, search for Axiom Industries Ltd. on YouTube, or use the link below to view a list of instructional videos on the DMF series system feeders: https://www.youtube.com/watch?v=tmWsw0clEng&list=UU3IhT...
- Page 2 4. To connect the system feeder to the RIA10-1-SAA alarm panel connect the blue and green wires from the digital pressure controller to terminals 1 and 2 inside the Axiom RIA10-1-SAA alarm panel. 5. Install proper water/glycol mix in the tank to a level above minimum level indication on tank scale. A 30-50% Propylene Glycol mixture is recommended.
- Page 3 Adjusting the Digital Pressure Controller on the DMF Series Solution Feeders The pressure controller is factory set to start the pump at 16psi and shut off the pump at 18 psig. It can be field adjusted to a maximum of 45 psig. To quickly adjust the pressure set point, without changing the differential, press the up or down arrows on the front of the pressure controller.
- Page 4 How to Factory Reset the Digital Pressure Controller 1. Simultaneously press the buttons and hold for about 4 seconds. 2. The screen will display 3. Press the button 4. The screen will display 5. Press the button The signal light will then flicker continuously several times before resetting the digital pressure controller DMF Wiring Diagram...
- Page 5 COLD STATIC FILL PRESSURE The cold static fill pressure (CSFP) in a closed hydronic system has to be high enough to accomplish three things. 1) Overcome the static head (height) between the fill point and the highest point in the system. 2) Provide adequate pressure (minimum 4 psig) at the top of the system for proper air venting.
- Page 6 Connection Schematic – DMF Series Hydronic System Feeder 3603 Burron Avenue, Saskatoon, SK S7P 0E4 Ph: (306) 651-1815 Fax: (306) 651-2293 email: sales@axiomind.com website: www.axiomind.com...
- Page 7 ½ ” p l a s t c c l a m p f o r s u c t i o n h o s e P R O J E C T AXIOM INDUSTRIES DMF-150 (EXPLODE) D R W G . N O .
- Page 8 Plug in power supply or correct faulty electrical connections electrical connection Pressure controller out of adjustment Adjust pressure controller according to the Axiom’s recommendations Faulty pressure controller Obtain pressure controller from reseller then replace Pump pressure switch stuck Close isolation valve between feeder and system connection point, turn valve on feeder to mix/drain and plug in.
- Page 9 Check LED indicator light on power supply, flip breaker or obtain power supply from reseller and replace Pressure controller out of adjustment Adjust pressure controller according to Axiom’s recommendations Faulty pressure controller Obtain pressure controller from reseller then replace Power supply unplugged or loose...
- Page 10 Connecting the RIA10-1-SAA to the DMF Series Solution Feeder for Audible and Visual Alarm The alarm relay in the DMF series solution feeder is factory wired to be OPEN on LOW PRESSURE, HIGH PRESSURE, or LOW liquid LEVEL in the tank. Remove the screws fastening the top cover to the unit and lift the cover to gain access to the blue and green wires coming from the digital pressure controller.
- Page 11 3. S’assurer que la pompe refoule la solution à partir du réservoir (qu’elle est amorcée). 4. Tourner la manette de commande à Run et ouvrir le robinet d’isolement du système. Scannez le code QR à gauche et recherchez Axiom Industries Ltd sur YouTube ou utilisez le lien ci-dessous pour visionner une liste de vidéos pédagogiques sur les alimentateurs de la gamme DMF :...
- Page 12 4. Pour brancher l’alimentateur au panneau d'alarme RIA10-1-SAA, brancher les fils bleu et vert du régulateur de pression aux bornes 1 et 2 à l’intérieur du panneau d'alarme RIA10-1-SAA d’Axiom. 5. Verser une solution glycolée dans le réservoir jusqu’au-dessus de l’indicateur de niveau minimal sur l’échelle graduée du réservoir.
- Page 13 Réglage du régulateur de pression numérique des alimentateurs DMF régulateur de pression est réglé en usine pour démarrer la pompe à 16 psi et l’arrêter à 18 psig. Il peut être réglé sur place jusqu'à un maximum de 45 psig. Pour modifier rapidement le point de consigne de pression, appuyer sur les flèches Haut ou Bas du régulateur de pression.
- Page 14 Réinitialiser le régulateur numérique aux réglages d’usine 1. Appuyez simultanément sur pendant 4 secondes. 2. L’écran affiche 3. Appuyez sur 4. L’écran affichera 5. Appuyez sur Le témoin clignotera en continu plusieurs fois avant de réinitialiser le régulateur de pression numérique.
- Page 15 Pression de remplissage statique à froid La pression de remplissage statique à froid (PRSF) dans un système hydronique en circuit fermé doit être suffisamment élevée pour répondre à 3 exigences : 1) surmonter la charge statique (la hauteur) entre le point de remplissage et le point le plus élevé du système;...
- Page 16 Schéma de raccordement – Alimentateur de système hydronique DMF...
- Page 18 Codes d’erreur du régulateur numérique Code d’erreur Cause possible Solution et problème Niveau de fluide trop bas dans le réservoir. Ajouter suffisamment de fluide. Vérifier la cause – alarme de la perte de fluide dans le système de bas nibeau Niveau de fluide trop bas Ajouter suffisamment de fluide.
- Page 19 La pompe ne s’amorce pas Clapet antiretour collé Frapper légèrement sur le clapet Le niveau de fluide dans le réservoir est bas Ajouter du fluide. Vérifier la cause de la perte de fluide dans le système Le tamis sur le tube d'entrée est bouché Nettoyer le tamis La solution dans le réservoir est trop épaisse ou le glycol Nettoyer le tamis et vérifier la concentration en glycol de...
- Page 20 Connexion du DMF au panneau de commande RIA10-1-SAA pour une alarme visuelle et sonore Le relais d’alarme de l’alimentateur de solution de la gamme DMF est câblé en usine pour être OUVERT en cas de BASSE PRESSION, HAUTE PRESSION, ou BAS NIVEAU de fluide. Couper l’alimentation électrique à...
