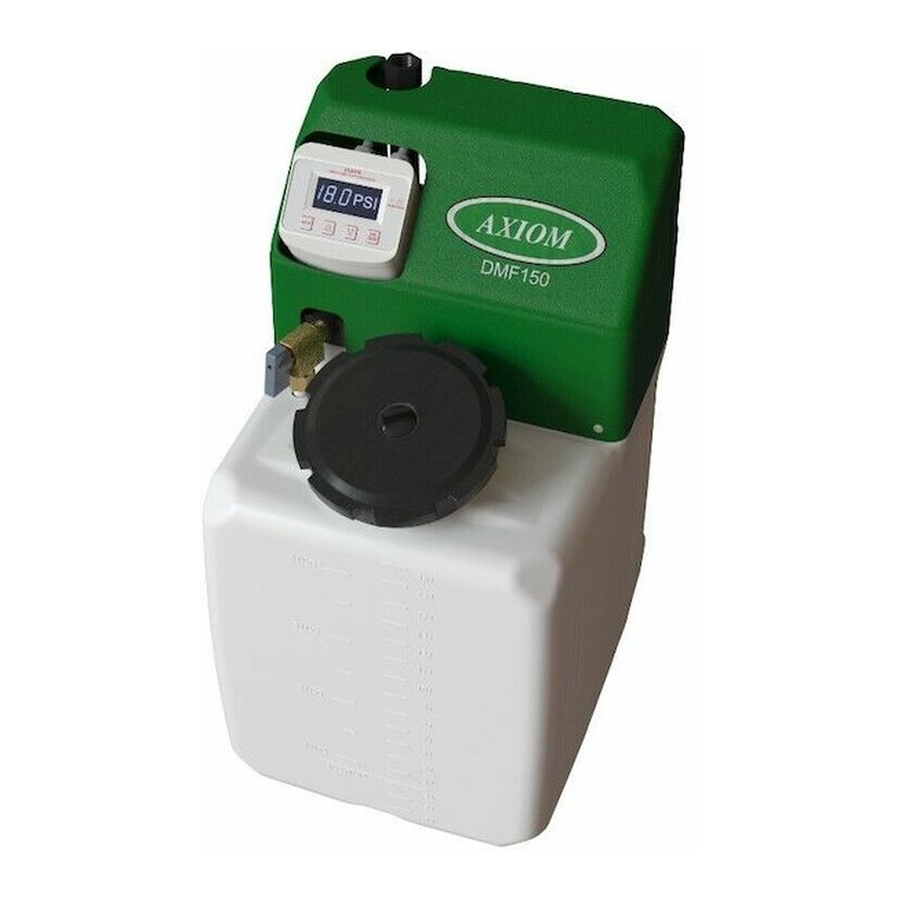

DMF Series Solution Feeder
Installation, Operation, & Maintenance
Installation Procedure
1) Set system feeder on a secure and level base or on the
provided wall bracket.
2) If mounting on the wall, the cardboard cut-out on the side of
the DMF box may be used to locate the screw holes for the
wall bracket.
3) Ensure the wall bracket is level and fastened securely to the
wall.
4) HANG AND FILL TANK PRIOR TO MAKING
SYSTEM CONNECTION.
Startup Procedure
1) Close isolation valve between feeder and system connection
point
2) Fill reservoir, turn valve on feeder to mix/purge and plug in
3) Ensure pump is cycling fluid through reservoir (primed)
4) Turn valve to run and open isolation valve to system
3603 Burron Avenue, Saskatoon, SK S7P 0E4 Ph: (306) 651-1815 Fax: (306) 651-2293
email: sales@axiomind.com website: www.axiomind.com
Instructions
En Français Page 10
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Axiom DMF Series
Summary of Contents for Axiom DMF Series
- Page 1 DMF Series Solution Feeder Installation, Operation, & Maintenance Instructions En Français Page 10 Installation Procedure 1) Set system feeder on a secure and level base or on the provided wall bracket. 2) If mounting on the wall, the cardboard cut-out on the side of the DMF box may be used to locate the screw holes for the wall bracket.
-
Page 2: Installation Instructions
4. To connect the system feeder to the RIA10-1-SAA alarm panel connect the blue and green wires from the digital pressure controller to terminals 1 and 2 inside the Axiom RIA10-1-SAA alarm panel. 5. Install proper water/glycol mix in the tank to a level above minimum level indication on tank scale. A 30-50% Propylene Glycol mixture is recommended. - Page 3 Adjusting the Digital Pressure Controller on the DMF Series Solution Feeders There is a backup high limit pressure switch integral to the pump that will open if the pressure reaches approx. 45 psig. The pressure controller is factory set to start the pump at 16psi and shut off the pump at 18 psig.
- Page 4 COLD STATIC FILL PRESSURE The cold static fill pressure (CSFP) in a closed hydronic system has to be high enough to accomplish three things. 1) Overcome the static head (height) between the fill point and the highest point in the system. 2) Provide adequate pressure (minimum 4 psig) at the top of the system for proper air venting.
- Page 5 3603 Burron Avenue, Saskatoon, SK S7P 0E4 Ph: (306) 651-1815 Fax: (306) 651-2293 email: sales@axiomind.com website: www.axiomind.com...
-
Page 7: Troubleshooting Chart
Troubleshooting Chart Symptom Possible Cause Resolution Pump will not start Fluid level in tank is low Add correct fluid. Check for cause of system fluid loss Blown fuse Check fuse and replace if needed (250V, 2.0 Amps) Power supply or Breaker Check LED indicator light on power cord, flip breaker or obtain power supply from reseller and replace... - Page 8 System pressure low Fluid level in tank is low Add correct fluid. Check for cause of system fluid loss Blown fuse Check LED indicator light on power cord. Check fuse located near pump and replace if needed Power supply or Breaker Check LED indicator light on power supply, flip breaker or obtain power supply from reseller and replace...
- Page 9 Connecting the RIA10-1-SAA to the DMF Series Solution Feeder for Audible and Visual Alarm The alarm relay in the DMF series solution feeder is factory wired to be OPEN on LOW PRESSURE, HIGH PRESSURE, or LOW liquid LEVEL in the tank. Remove the screws fastening the top cover to the unit and lift the cover to gain access to the blue and green wires coming from the digital pressure controller.
-
Page 10: Installation
Alimentateur de solution DMF Installation, fonctionnement et entretien Installation 1. Installer l’alimentateur sur une surface stable et de niveau ou sur le support mural fourni. 2. En cas de montage mural, le gabarit en carton sur le côté de la boîte du DMF peut servir à situer les trous de vis pour le support mural. - Page 11 4. Pour brancher l’alimentateur au panneau d'alarme RIA10-1-SAA, brancher les fils bleu et vert du régulateur numérique de pression aux bornes 1 et 2 à l’intérieur du panneau d'alarme RIA10-1-SAA d’Axiom (détails complets à la dernière page). 5. Verser une solution glycolée dans le réservoir jusqu’au-dessus de l’indicateur de niveau minimal sur l’échelle graduée du réservoir.
- Page 12 Un pressostat de haute limite intégré à la pompe s'ouvre si la pression atteint env. 45 psig. régulateur de pression est réglé en usine pour démarrer la pompe à 16 psi et l’arrêter à 18 psig. Il peut être réglé sur place jusqu'à...
- Page 13 maxi pour confirmer, puis passer à F4 Sert à tester manuellement le Si ce n'est déjà fait, maintenir la touche relais de charge (pompe). enfoncée pour entrer dans le menu Fonction. Appuyer à nouveau jusqu'à F4, puis appuyer sur Test de relais de pompe pour démarrer et arrêter le relais de charge (PTST)
- Page 14 PRESSION DE REMPLISSAGE STATIQUE À FROID La pression de remplissage statique à froid (PRSF) dans un système hydronique en circuit fermé doit être suffisamment élevée pour répondre à 3 exigences : 1) surmonter la charge statique (la hauteur) entre le point de remplissage et le point le plus élevé du système;...
- Page 15 Schéma de raccordement – Alimentateur de système hydronique DMF150...
-
Page 17: Dépannage
Dépannage Problèmes Solution La pompe ne démarre pas Le niveau de fluide dans le réservoir est bas Ajouter du fluide. Vérifier la cause de la perte de fluide dans le système Fusible grillé Vérifier le fusible et remplacer si nécessaire (250 V, 2,0 A) Alimentation électrique ou disjoncteur Vérifier le témoin DEL sur le cordon... - Page 18 Pression du système trop basse Le niveau de fluide dans le réservoir est bas Ajouter du fluide. Vérifier la cause de la perte de fluide dans le système Fusible grillé Vérifier le témoin DEL sur le cordon d’alimentation. Vérifier le fusible situé près de la pompe et remplacer si nécessaire Alimentation électrique ou disjoncteur Vérifier le témoin DEL sur le cordon...
- Page 19 Connexion du DMF au panneau de commande RIA10-1-SAA pour une alarme visuelle et sonore Le relais d’alarme de l’alimentateur de solution de la gamme DMF est câblé en usine pour être OUVERT en cas de BASSE PRESSION, HAUTE PRESSION, ou BAS NIVEAU de fluide. Couper l’alimentation électrique à...
