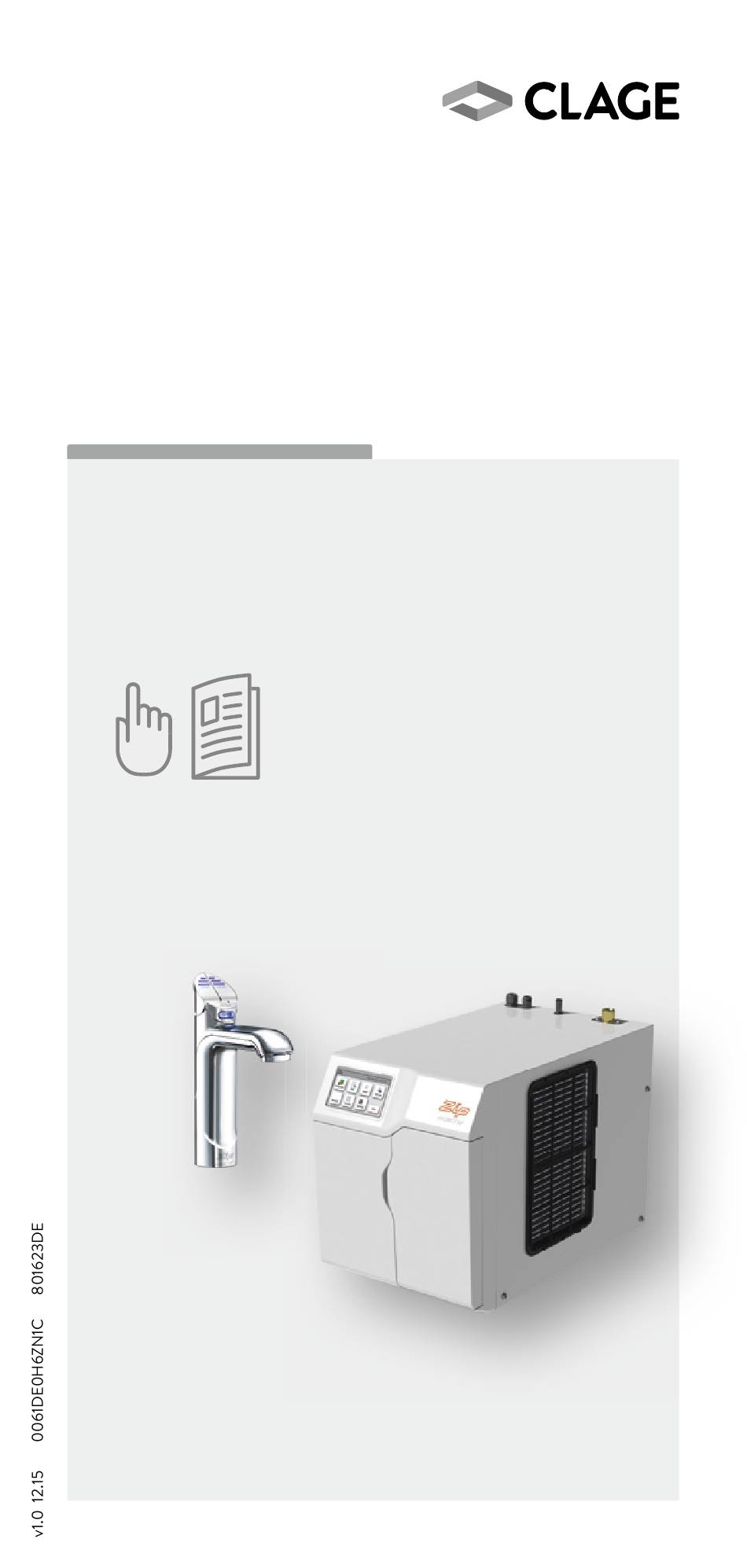

- Page 1 Gebrauchsanleitung Operating instructions Zip HydroTap G4 C 175 ® Zip HydroTap G4 C 175 ® > >...
- Page 2 Bedienung der Armatur Gekühltwasser-Hebel Betätigen Sie die blaue Taste, um gekühltes Wasser zu zapfen. Wenn die Taste niedergedrückt wird, fließt gekühltes Wasser solange sie festgehalten wird. Wenn die Taste angehoben wird, fließt Wasser für eine im Menü einstellbare Zeitdauer zwischen 5 und 15 Sekunden. Anschließend muss die Taste in die Aus-Stellung zurück bewegt werden.
- Page 3 LED‘s Blaue Gekühltwasser-LED Durchgehend leuchtend Blaue LED Temperatur des gekühlten Wassers entspricht der eingestellten Solltem- peratur. Langsam blinkend Temperatur des gekühlten Wassers ist nicht innerhalb des eingestellten Bereichs. Sobald die Temperatur wieder in dem eingestellten Bereich ist, hört das Blinken auf. Dies kann einige Minuten dauern.
-
Page 4: Lcd Display
LCD-Display Der ZIP HydroTap verfügt über einen Touchscreen für leichte Bedie- nung und Einstellung. Status-Menü Gekühltwassertemperatur Filterstatus Andere mögliche Nachrichten im Status-Menü: Status Information Hinweis Systemfehler Das Gerät hat einen oder Siehe Abschnitt B mehrere Systemfehler Filter Externer/interner Filter Siehe Abschnitt C tauschen muss gewechselt werden... - Page 5 LCD-Display Menü Haupt- Untermenü-Op- Untermenü menü tionen schnitt Sprache > Deutsch > Gerätedaten > Fehler- > Seriennummer Information speicher > Listen > Filter Daten > Filter spülen > Filter > Reset-Optionen Installation zurücksetzen > Kalibrierungs- > Lichtsensor optionen kalibrieren > Passwort- Service geschützt >...
-
Page 6: Sprache Einstellen
LCD-Display Bedienung - Abschnitt A Sprache einstellen 1. Wählen Sie die Schaltfl äche [Sprache]. 2. Wählen Sie Ihre gewünschte Menüsprache. 3. Wählen Sie [ ], um ins vorherige Menü zu gelangen oder wählen Sie [HOME], um das Menü zu verlassen. LCD-Display Bedienung - Abschnitt B Systeminformation In diesem Abschnitt können Sie die Seriennummer Ihres Gerätes... -
Page 7: Installation
LCD-Display Bedienung - Abschnitt C Installation Sobald Ihr ZIP HydroTap G4 das erste mal angeschlossen wird startet die konfi guration automatisch. Zusätzlich kann man über das [Install]-Menü manuell Konfi gurationen vornehmen. Untermenüs I. Filter spülen II. Filter zurücksetzen III. Lichtsensor kalibrieren I. - Page 8 Vorsicht: Jegliche Veränderung der Einstellungen im Service-Menü können Einfl uss auf die Arbeitsweise des Gerätes haben. Diese Einstellungen dürfen nur durch einen Techniker durchgeführt werden. Kontaktieren Sie den Clage Werks- kundendienst für weitere Unterstützung. 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.
- Page 9 LCD-Display Bedienung - Abschnitt E Passwort Das ZIP HydroTap ermöglicht es dem Geräte-Verantwortlichen ein Passwort einzustellen, das andere Benutzer daran hindert die vorge- sehenen Einstellungen zu verändern. Passwort einstellen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.
-
Page 10: Temperatur Einstellen
LCD-Display Bedienung - Abschnitt F Einstellungen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wenn Sie eins eingestellt haben, geben Sie Ihr Passwort ein. Im Einstellungsmenü haben Sie Zugriff auf folgende Einstellungen: Datum/Zeit einstellen 1. - Page 11 LCD-Display Bedienung - Abschnitt F Filter Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer und den Verbrauch des Filters anzupassen. Anpassung der Filterlebensdauer 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3.
- Page 12 LCD-Display Bedienung - Abschnitt F Energiesparfunktionen Diese Funktion erlaubt es dem ZIP HydroTap in einen Energiesparmo- dus zu wechseln. Es stehen zwei Modi zur Verfügung: „Ruhezustand“ und „AN/AUS-Modus“. Ruhezustand Das Gerät wechselt nach auswählbaren Kriterien in den Ruhezustand. Das Status-Menü zeigt dann „Ruhezustand“ an. Ruhezustand aktivieren 1.
- Page 13 LCD-Display Bedienung - Abschnitt F AN/AUS-Modus Der AN/AUS-Modus erlaubt es dem Benutzer das Gerät zu einer festgelegten Zeit ein- oder auszuschalten. Pro Tag ist je eine AN/ AUS-Periode möglich. Hinweis: Wird im AUS-Modus Wasser gezapft, so kehrt das Gerät aus dem Energiesparmodus zurück.
- Page 14 LCD-Display Bedienung - Abschnitt F Zapfdauer Werden die Hebel an der Armatur nach vorne gezogen, so fl ießt Wasser für 5 – 15 Sekunden. Zapfdauer einstellen 1. Wählen die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3.
- Page 15 Wartung der Filter Filter wechseln (siehe auch Abschnitt C) 1. Öffnen Sie die Tür des Gerätes. 2. Lassen Sie den Druck über das Ventil an dem Schlauch hinter der Filterpatrone ab. Fangen Sie das Wasser mit einem Eimer auf. 3. Greifen Sie die Filterpatrone, drücken Sie den roten Hebel am oberen rechten Rand der Filterpatrone und drehen Sie die Filter- patrone um eine Viertelumdrehung nach links.
-
Page 16: Allgemeine Reinigung
Wartung der Filter Luftfilter Der Luftfilter ist auf der Seite des Gerätes angebracht. Er besteht aus einem feinmaschigen Gitter in einer Kunststoffblende. Diese muss entfernt werden, um den Filter zu säubern oder zu tauschen. Der Filter muss vierteljährlich geprüft und wenn nötig gereinigt oder getauscht werden. -
Page 17: Tap Operation
Tap operation Chilled Water Lever Depressing the blue lever allows the dispensing of chilled water. Pulling forward the blue lever allows the tap to operate in a “no- touch” mode. Water will flow from between 5 and 15 seconds (this is user adjustable). - Page 18 Tap LED‘s Blue Chilled Water LED On all the time Blue LED This indicates that the chilled water is ready. Flashing slowly This indicates that the temperature of chilled water is not within the set range. When the chilled water is at the set temperature, the light will stop flash- ing.
-
Page 19: Lcd Screen
LCD Screen Zip HydroTap introduces a ‘TOUCH’ screen for easy setup and oper- ation adjustment. Status window Set chilled temperature Filter status Other possible messages in status window Status Information Notes System Fault Product has one or more Refer to section B system faults Change External/Internal fi lter needs... -
Page 20: Lcd Screen Menu
LCD Screen Menu Sub Menu Sec- Main Menu Sub Menu Options tion Language > English > Product Info > Product serial > System Information number. Faults > Lists > Event Log > Filter Flush > Reset options > Filter Reset Installation >... - Page 21 LCD Screen operation - Section A Set Language 1. Press the [Language] button. 2. Choose your favourite lan- guage 3. Press [ ] button for the pre- vious menu or press [HOME] button to return to home screen. LCD Screen operation - Section B System Information In this section, you can fi nd your product serial number, check sys- tem fault messages or view the event logs of your product.
- Page 22 LCD Screen operation - Section C Install Once your Zip HydroTap G4 unit has been installed the fi rst time, it will start automatically to confi gure the system settings. For a manu- al confi guration you can fi nd the settings in the [Install] menu. Sub menu I.
- Page 23 LCD Screen operation - Section C The Zip HydroTap allows the user to adjust the fi lter life and to edit the fi lter usage. (See fi lter details on page 25). II. - Filter Reset After replacing the fi lter, the counters should be reset. 1.
- Page 24 Service Menu as any changes may aff ect the normal operation of the unit. This can only be done by a technician. Please contact the Clage after sales service for further assistance. 1. Press the [MENU] button for main menu.
- Page 25 LCD Screen operation - Section F Settings 1. Press the [MENU] button for main menu. 2. Press the [Settings] button. 3. Then enter your 4 digit pass- word if you have set one. In the Settings mode you will be able to access the following: Set Date / Time 1.
- Page 26 LCD Screen operation - Section F Filter Zip HydroTap allows the user to adjust fi lter life and edit fi lter usage. To edit the fi lter life 1. Press the [MENU] button for main menu. 2. Press the [Setting] button. 3.
-
Page 27: Energy Modes
LCD Screen operation - Section F Energy Modes This mode allows the HydroTap to go into energy saving mode. There are two options available: ‘Sleep Mode’ and ‘ON/OFF Mode’. Sleep Mode In sleep mode the unit will go to “sleep” after a predetermined period of inactivity. - Page 28 LCD Screen operation - Section F ON/OFF Mode Menu The ON/OFF Mode allows the user to turn the unit on or off at a specifi c time. One ON/OFF period is possible per day. Note: Any attempt, during OFF mode, to dispense water, will bring the unit out of sleep mode.
-
Page 29: Filter Maintenance
LCD Screen operation - Section F Dispense Times The ability to change the maximum dispensing time for cold water has been introduced. The default settings for the maximum dispens- ing time is 15 seconds. Here, the operator may change the dispens- ing time to between 5 and 15 seconds, in increments of 1 second. - Page 30 Filter Maintenance To change the Filter: (See also section C) 1. Open the door of the under sink unit. 2. Relieve system pressure via the filter flush stop cock, a quick open and close will do. Use the bucket to catch the discharge. 3.
-
Page 31: Air Inlet Filter
Filter Maintenance Air Inlet Filter The Zip HydroTap air filter is conveniently located on the outside of the condenser. The filter screen is a sliding fit in the plastic housing on the side of the under sink unit. The screen may be removed for cleaning, by sliding it forward. - Page 32 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, 12.15 design changes and errors. 9120-91951...
