7.1

Aufbau der Kommunikation

7.1.1 Pairing

Bei der Inbetriebnahme blinkt die Status LED am SECUREconnect 200R nach
Anlegen der Betriebsspannung abwechselnd rot/grün. Die Status LED am
SECUREconnect 200F blinkt grün, wenn die Tür einmal kurze Zeit geschlos-
sen und mit Spannung versorgt wurde. Dies zeigt eine normale Funktion an.
In diesem Zustand kommuniziert jedes SECUREconnect 200R mit jedem an-
deren SECUREconnect 200F bei voller Funktionalität. Die Datenübertragung
zwischen den Geräten erfolgt abhörsicher (AES-verschlüsselt).
Sind SECUREconnect 200R und SECUREconnect 200F für 15 Minuten mit-
einander ununterbrochen verbunden, gehen die Geräte eine untrennbare
„Partnerschaft" (Pairing) ein, indem ein Zufallscode generiert und zukünftig
zwischen den Geräten ausgetauscht wird.
SECUREconnect 200R und SECUREconnect 200F werden danach keine frem-
den Flügel- oder Rahmenteile mehr akzeptieren.
Zwischen SECUREconnect 200F und einem angeschlossenem ZUKO-Modul
findet ebenfalls ein Pairing statt. Wurde einmal ein ZUKO-Modul an ein SE-
CUREconnect 200F angeschlossen, kann es danach nicht mehr ausgetauscht
werden.

7.1.2 Repairing

Um eine Komponente (SC200R, SC200F oder ZUKO-Modul) des Türsystems
auszutauschen, muss eine Repairingprozedur durchlaufen werden.

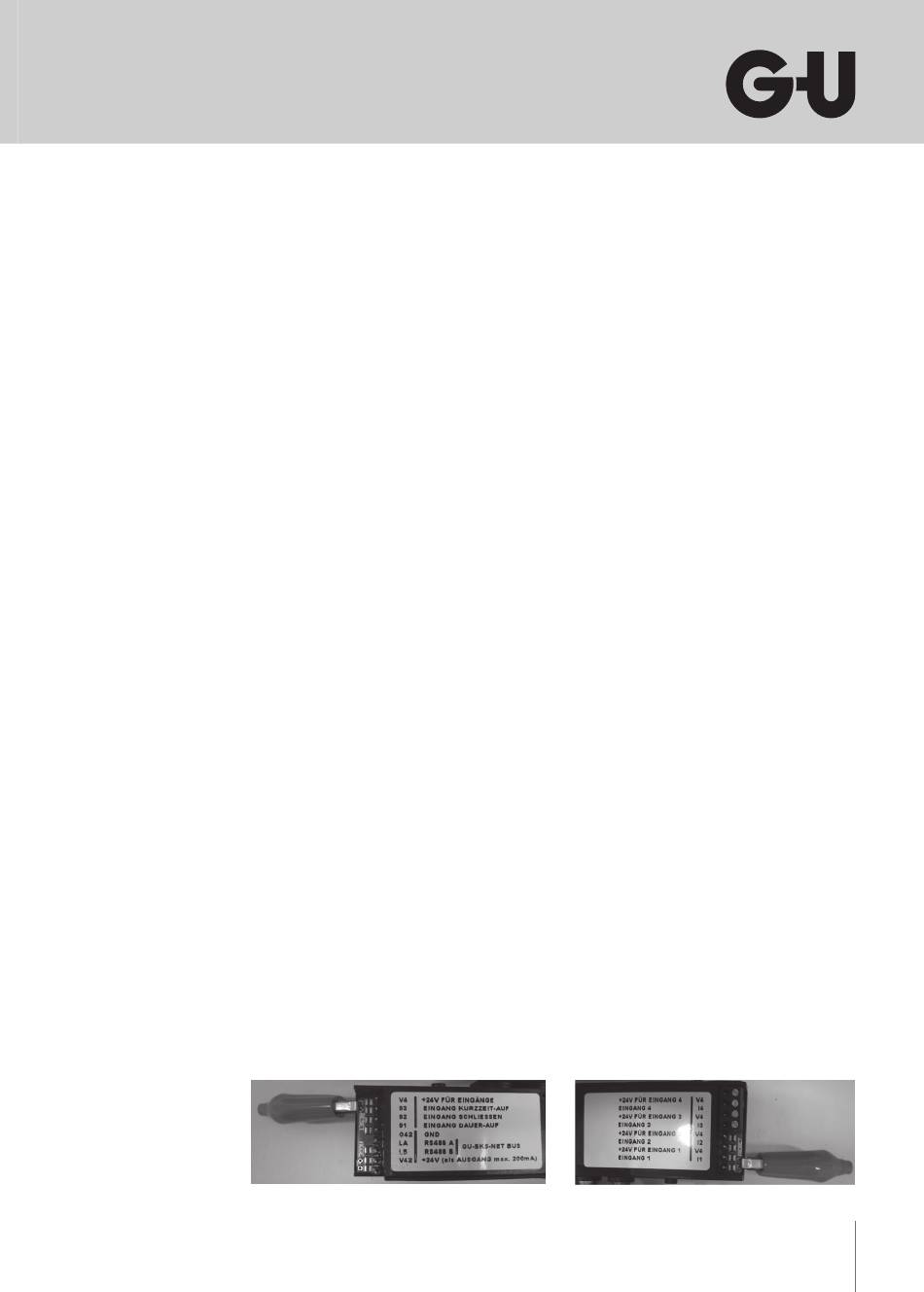

Hierzu muss auf der Platine des SECUREconnect 200F oder des SECUREcon-
nect 200R der Reset-Kontakt bei angeschlossener Stromversorgung für min.
3 s geschlossen werden. Verwenden Sie hierzu z.B. eine Krokodilklemme.
Danach kann die Klemme entfernt werden. SECUREconnect 200R, SECURE-
connect 200F und ZUKO-Modul durchlaufen nun einen erneuten Pairingvor-
gang.
