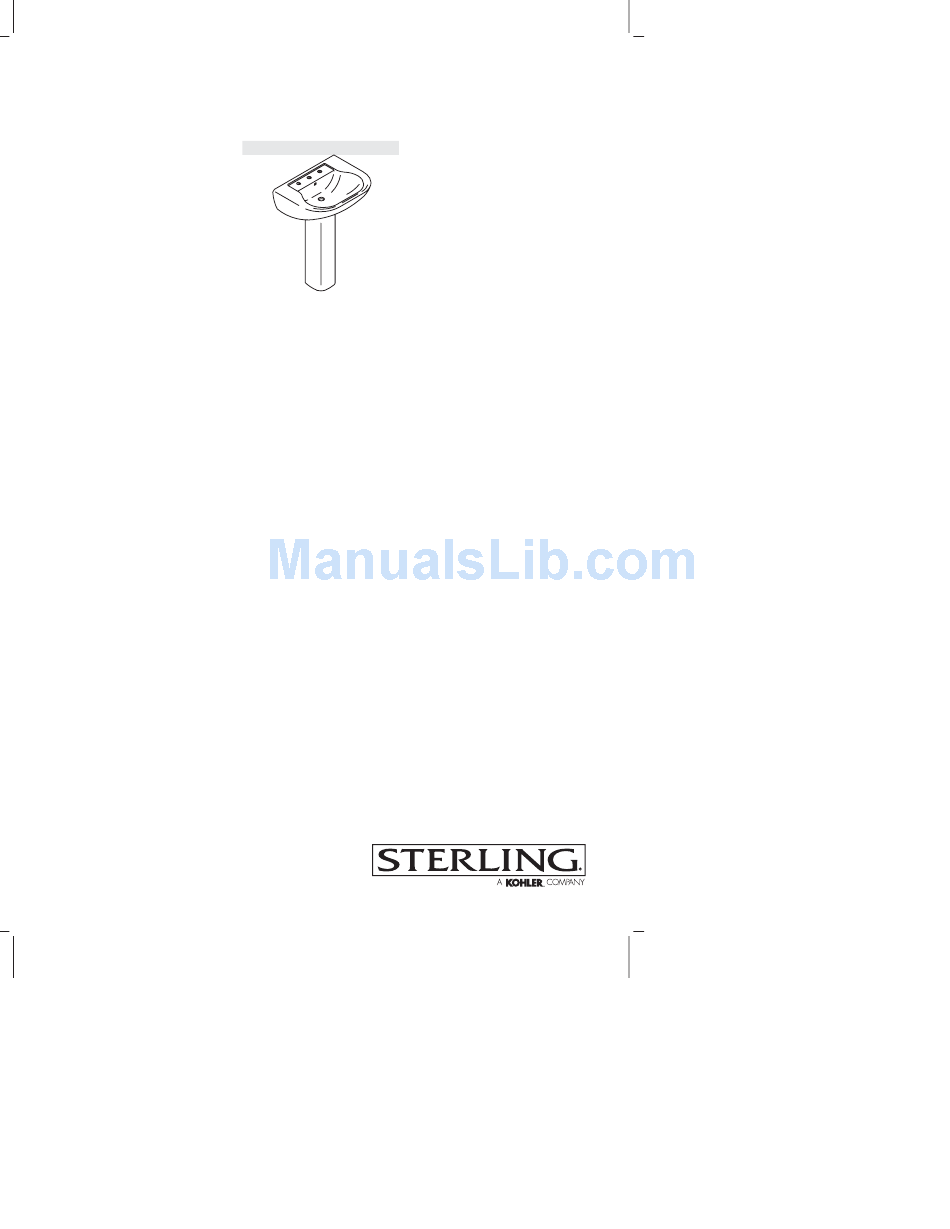

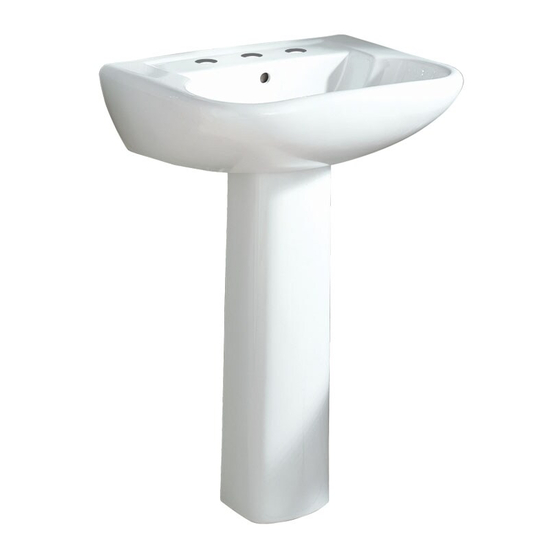

- Page 1 Installation Guide Pedestal Lavatories 442421, 442424, 442428 Français, page “Français-1” Español, página “Español-1” 1021720-2-B...
-
Page 2: Tools And Materials
Thank You For Choosing Sterling Thank you for choosing Sterling. Sterling craftsmanship offers you a rare combination of proven performance and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your Sterling product will surpass your highest expectations. We’re very proud of our products here at Sterling and we know you will be too. -
Page 3: Before You Begin
6-5/8" 23-3/8" (59.4 cm) 2-5/8" (16.8 cm) (6.7 cm) 7-3/4" (19.7 cm) 18-1/4" (46.4 cm) 1/2" (1.3 cm) D. Mounting Hole in Pedestal 23-3/8" (54 cm) 6" (15.2 cm) 15-1/4" (38.7 cm) 9" Provide (22.9 cm) backing. 3/8" Cold 4" (10.2 cm) 3/8"... -
Page 4: Prepare The Site
1. Prepare the Site NOTE: The supply stop handles must not extend more than 4-1/2″ (11.4 cm) from the finished wall when in the open position. Install 3/8″ water supply lines and 1-1/4″ drain piping according to the roughing-in information. Install sufficient backing behind the finished wall to provide a secure material for the anchoring devices. - Page 5 Position Six Self-Adhesive Pads to the Top of the Pedestal. Hanger Bolt Lag Bolt Washer 2. Install the Lavatory Apply six self-adhesive pads along the top surface of the pedestal. Mark the pedestal centerline on the floor. CAUTION: Risk of personal injury or product damage. This pedestal lavatory is heavy.
-
Page 6: Care And Cleaning
Install the Lavatory (cont.) NOTE: You can also use other fastening devices of sufficient size and strength. Install the hanger bolts to the backing material. Thread the cap nuts onto the two hanger bolts. Use a 9/16″ wrench to thread the hanger bolts into the wall so 1″... -
Page 7: Limited Warranty
Care and Cleaning (cont.) • Always test your cleaning solution on an inconspicuous area before applying to the entire surface. • Do not allow cleaners to sit or soak on the surface. • Wipe surfaces clean and rinse completely with water immediately after cleaner application. - Page 8 Limited Warranty (cont.) disclaimed. Sterling and seller hereby disclaim any liability for special, incidental, or consequential damages. Some states/provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages, so these limitations and exclusions may not apply to you.
-
Page 9: Outils Et Matériels
Guide d’installation Lavabos sur colonne Outils et matériels Clé combinée Crayon Niveau de 1/2" et 9/16" à papier à bulle Clé à tuyau Perceuse Carré Merci d’avoir choisi Sterling Merci d’avoir choisi Sterling. Le travail soigné des artisans de Sterling vous fera apprécier une rare combinaison de performances prouvées et une sophistication gracieuse, qui vous satisferont pour les années à... -
Page 10: Avant De Commencer
6-5/8" 23-3/8" (59,4 cm) 2-5/8" (16,8 cm) (6,7 cm) 7-3/4" (19,7 cm) 18-1/4" (46,4 cm) Trou de fixation dans la colonne de 1/2" (1,3 cm) 23-3/8" (54 cm) 6" (15,2 cm) 15-1/4" (38,7 cm) 9" Prévoir du (22,9 cm) support. 3/8"... -
Page 11: Préparer Le Site
1. Préparer le site REMARQUE : Les poignées d’arrêt d’alimentation ne doivent pas s’étendre à de plus de 4-1/2″ (11,4 cm) du mur lorsqu’elles sont en position ouvertes. Installer des lignes d’alimentation d’eau de 3/8″ et un tuyau d’évacuation de 1-1/4″ tel qu’indiqué dans le plan de raccordement. - Page 12 Placer six coussinets autocollants à la partie supérieure de la colonne. Boulon d'ancrage Tire-fond Rondelle 2. Installer le lavabo Appliquer six coussinets autocollants (fournis) au long de la surface supérieure de la colonne. Marquer l’axe central de la colonne au sol. ATTENTION : Risque de blessure corporelle ou d’endommagement du produit.
-
Page 13: Entretien Et Nettoyage
Installer le lavabo (cont.) Percer des trous de 3/16″ aux emplacements marqués sur le mur fini et sur le sol. REMARQUE : Il vous est aussi possible d’utiliser d’autres systèmes de fixation de taille et de résistance suffisantes. Installer les boulons d’ancrage au matériau de renfort. Visser les écrous borgnes sur les deux vis-boulons. -
Page 14: Garantie Limitée
Entretien et nettoyage (cont.) • Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer la surface. • Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit adéquat à... - Page 15 Garantie limitée (cont.) erronées ou à un mauvais entretien du produit ne seront pas considérés comme défauts de fabrication, et ne seront pas couverts par la présente garantie. Cette garantie est valide pour l’acquéreur original uniquement. Pour obtenir un service de garantie, contacter Sterling, soit par l’intermédiare de votre plombier, concessionnaire, centre de rénovation, ou revendeur ou bien en appellant ou écrivant à...
-
Page 16: Herramientas Y Materiales
Guía de instalación Lavabos de pedestal Herramientas y materiales Llaves Lápiz Nivel combinadas de 9/16" y 1/2" Llave para Taladro Escuadra tubos Gracias por elegir los productos de Sterling Gracias por elegir los productos de Sterling. La artesanía de Sterling le ofrece una rara combinación de rendimiento comprobado y agraciada elegancia capaces de satisfacer sus exigencias durante muchos años. -
Page 17: Antes De Comenzar
6-5/8" 23-3/8" (59,4 cm) 2-5/8" (16,8 cm) (6,7 cm) 7-3/4" (19,7 cm) 18-1/4" (46,4 cm) Orificio de fijación de 1/2" (1,3 cm) D. en el pedestal 23-3/8" (54 cm) 6" (15,2 cm) 15-1/4" (38,7 cm) 9" Provea soporte. (22,9 cm) 3/8"... -
Page 18: Prepare El Sitio
1. Prepare el sitio NOTA: Las llaves de paso no deben sobrepasar más de 4-1/2″ (11,4 cm) de la pared acabada cuando estén abiertas. Instale los tubos de suministro de agua de 3/8″ y los tubos de desagüe de 1-1/4″, conforme al diagrama de instalación. Instale suficiente refuerzo detrás de la pared acabada para asegurar una buena sujeción de los anclajes. - Page 19 Coloque seis empaques autoadhesivos en la parte superior del pedestal. Perno de soporte Perno de fijación Arandela 2. Instale el lavabo Aplique seis empaques autoadhesivos a lo largo de la superficie superior del pedestal. Marque la línea central del pedestal en el piso. PRECAUCIÓN: Riesgo de lesiones personales o daños al producto.
- Page 20 Instale el lavabo (cont.) Perfore orificios de montaje de 3/16″ en los lugares marcados sobre la pared y en el piso. NOTA: También puede utilizar otros herrajes de suficiente tamaño y resistencia. Instale los pernos de sujeción en el material de soporte. Enrosque los tapones roscados en los dos pernos de sujeción.
-
Page 21: Cuidado Y Limpieza
Cuidado y limpieza Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto Sterling: • Para la limpieza, utilice solamente un detergente suave como el jabón líquido para lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u opacar la superficie. •... - Page 22 Garantía limitada (cont.) una unidad cuando la inspección de Sterling determine que dicho defecto ocurrió durante uso normal dentro del periodo de garantía indicado anteriormente. Sterling no se hace responsable por los costos de desinstalación o instalación en aquéllos casos en que se reemplace el producto.
- Page 23 1021720-2-...
- Page 24 USA: 1-800-STERLING (1-800-783-7546) México: 001-877-680-1310 SterlingPlumbing.com ©2009 Kohler Co. 1021720-2-B...
