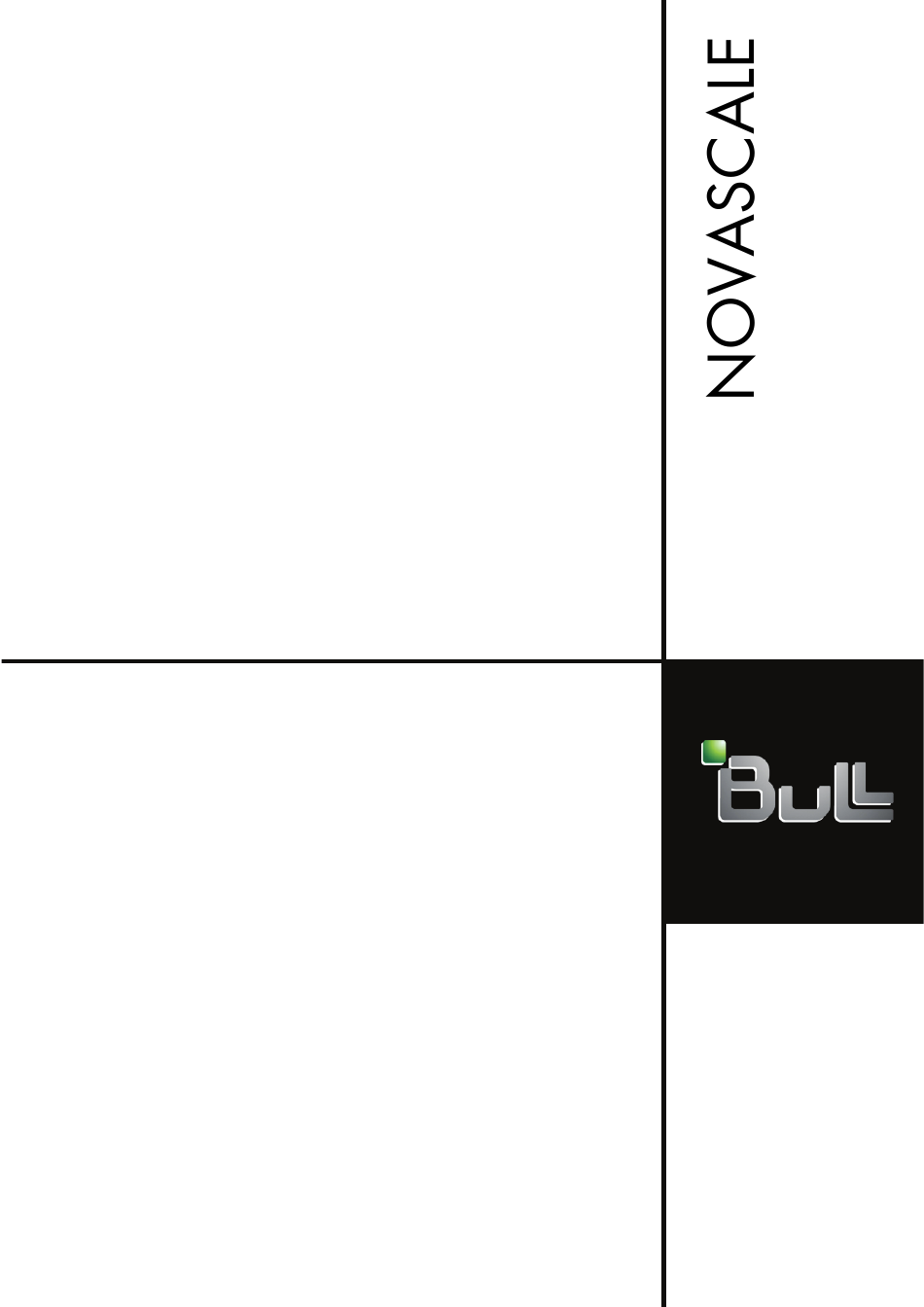

- Page 1 NovaScale R440 F2 Getting Started With Your System Guide de mise en route REFERENCE 86 X1 55FD 00...
- Page 3 NOVASCALE NovaScale R440 F2 Getting Started With Your System Guide de mise en route Hardware/Matériel November/Novembre 2009 BULL CEDOC 357 AVENUE PATTON B.P.20845 49008 ANGERS CEDEX 01 FRANCE REFERENCE 86 X1 55FD 00...
- Page 4 Quoting of brand and product names is for information purposes only and does not represent trademark misuse. The information in this document is subject to change without notice. Bull will not be liable for errors contained herein, or for incidental or consequential damages in connection with the use of this material.
- Page 5 Getting Started With Your System...
-
Page 6: Notes, Cautions, And Warnings
Notes, Cautions, and Warnings NOTE: A NOTE indicates important information that helps you make better use of your computer. WARNING: A WARNING indicates a potential for property damage, personal injury, or death. ____________________... -
Page 7: Installation And Configuration
Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. Unpacking the System Unpack your system and identify each item. Installing the Rails and System in a Rack Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system. -
Page 8: Optional - Connecting The Keyboard, Mouse, And Monitor
Optional – Connecting the Keyboard, Mouse, and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor's cable connector. -
Page 9: Securing The Power Cord
Securing the Power Cord Bend the system power cable into a loop as shown in the illustration and secure the cable with the provided strap. Plug the other end of the power cables into a grounded electrical outlet or a separate power source such as an uninterruptible power supply (UPS) or a power distribution unit (PDU). -
Page 10: Installing The Optional Bezel
Install the bezel (optional). Operating System Installation The NovaScale R440 F2 offers an embedded Configuration utility: the Unified Server Configurator - Lifecycle Controller Enabled (USC-LCE), which includes an OS Deployment Wizard that assists you with the installation of the Operating System. - Page 11 NOTE: During the 18-hour period when the drivers are extracted to the temporary location, you cannot update USC, drivers, or diagnostics using a Driver Update Package after the operating system is installed, or the Driver Update Package will display a message that another session is open. For supported Microsoft®...
- Page 12 7 USC or USC - LCE extracts the drivers required by the operating system you selected. The drivers are extracted to an internal USB drive named OEMDRV. NOTE: For Red Hat® Enterprise Linux® 4.x server and Red Hat Enterprise Linux 5.x server, the drivers are extracted to OEMDRV under /oemdrv/*.rpm.
- Page 13 10 Click Finish to reboot the system and continue with the operating system installation. Upon reboot, the system boots to the operating system installation media. NOTE: When the system reboots after you click Finish, you may be prompted to press a key before booting to the operating system installation media.
- Page 14 NOTE: If the command rpm –Uvh *.rpm fails to install a driver because a newly version of the DKMS package is needed, see the http://support.bull.com website to download the latest version of the DKMS package, then: • install this DKMS package by launching the command: rpm –Uvh dkms <version-release>.noarch.rpm...
-
Page 15: Other Information You May Need
The Hardware Owner’s Manual provides information about system features and describes how to troubleshoot the system and install or replace system components. This document is available online at http://support.bull.com/documentation. • Any media that ships with your system that provides documentation and... -
Page 16: Technical Specifications
Technical Specifications Processor ® ® Processor type One or two quad- or dual-core Intel Xeon processors Expansion Bus Bus type PCI Express Generation 2 Expansion slots via riser card: Riser 1 (Center Riser) (Slot 1) One full-height, half-length x8 link Riser 2 (Left Riser) (Slot 2) One full-height, half-length x8 link NOTE:... - Page 17 Drives (continued) Optical drive One optional internal slimline SATA DVD- ROM or DVD+RW drive Optional external USB DVD NOTE: DVD devices are data only Flash Drive Optional internal USB Optional internal Secure Digital (SD) memory card Optional external SD memory card Connectors Back Four RJ-45 10/100/1000 Mbps Ethernet...
- Page 18 Power (continued) Voltage 90–264 VAC, autoranging, 47-63 Hz Heat dissipation 2446.5 BTU/hr maximum (High Output) 1712.9 BTU/hr maximum (Energy Smart) Maximum inrush current Under typical line conditions and over the entire system ambient operating range, the inrush current may reach 55 A per power supply for 10 ms or less Batteries System battery...
- Page 19 Environmental (continued) Relative humidity Operating 20% to 80% (non-condensing) with a maximum humidity gradation of 10% per hour Storage 5% to 95% (non-condensing) with a maximum humidity gradation of 10% per hour Maximum vibration Operating 0.26 Gms from 5–350 Hz for 5 minutes in operational orientations Storage 1.54 Gms from 10–250 Hz for 10 minutes in all...
- Page 20 Getting Started With Your System...
-
Page 21: Guide De Mise En Route
Guide de mise en route... - Page 22 Notes, précautions et avertissements NOTE: Une NOTE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.. AVERTISSEMENT : Un AVERTISSEMENT vous avertit d’un risque d'endommagement du matériel, de blessure corporelle ou de mort.. ____________________...
-
Page 23: Installation Et Configuration
Installation et Configuration AVERTISSEMENT : Avant de commencer, consultez les consignes de sécurité fournies avec le système. Déballage du système Sortez le système de son emballage et identifiez chaque élément. Installation des rails et du système dans un rack Assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité... -
Page 24: Facultatif - Connexion Du Clavier, De La Souris Et Du Moniteur
Facultatif – Connexion du clavier, de la souris et du moniteur Connectez le clavier, la souris et le moniteur (si nécessaire). Les icônes des connecteurs situés à l'arrière du système indiquent où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé. -
Page 25: Mise Sous Tension Du Système
Fixation du cordon d'alimentation Repliez le câble d'alimentation système comme indiqué dans l'illustration ci- dessus et fixez-le avec la bande fournie. Branchez ensuite l'autre extrémité des cordons d'alimentation sur une prise de courant mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité... - Page 26 Installation de la façade en option Installez la façade (facultatif). Installation du système d'exploitation Le NovaScale R440 F2 dispose d'un utilitaire intégré: the Unified Server Configurator - Lifecycle Controller Enabled (USC-LCE), qui contient un assistant pour l'installation des systèmes d'exploitation. Résidant sur une carte mémoire flash intégrée, l'USC-LCE est similaire à...
-
Page 27: Procédure D'installation
copiés soient disponibles. Pour supprimer les pilotes avant la fin de la période de 18 heures, réamorcez le système et appuyez sur la touche <F10> pour entrer à nouveau dans l'USC. NOTE: Durant la période de 18 heures au cours de laquelle les pilotes sont extraits vers l'emplacement temporaire, vous ne pouvez pas mettre à... - Page 28 Si votre système ne dispose pas de contrôleur RAID ou si vous choisissez d'ignorer la configuration RAID, le système d'exploitation sera installé sur le périphérique d'amorçage par défaut identifié dans l'utilitaire BIOS. 6 Sélectionnez le système d'exploitation à installer et cliquez sur Suivant. 7 L'USC-LCE extrait les pilotes requis par le système d'exploitation que vous avez sélectionné.
- Page 29 10 Cliquez sur Terminer pour réamorcer le système et continuer l'installation du système d'exploitation. Au réamorçage, le système s'amorce sur le média d'installation du système d'exploitation. NOTE: Lorsque le système se réamorce lorsque vous avez cliqué sur Terminer, un message peut vous demander d'appuyer sur une touche avant l'amorçage sur le média d'installation du système d'exploitation.
- Page 30 Si la commande rpm -Uvh *.rpm génère une erreur lors de l'installation d'un pilote parce qu'une version plus récente de l'utilitaire DKMS est requise, consultez le site http://support.bull.com pour télécharger la version la plus récente de l'utilitaire DKMS, puis : •...
-
Page 31: Autres Informations Utiles
Le document Hardware Owner's Manual (Manuel du propriétaire) présente les caractéristiques du système et contient des informations de dépannage et des instructions d'installation ou de remplacement des composants. Il est disponible sur le site http://support.bull.com/documentation. • Tous les supports fournis avec le système contenant de la documentation et des outils permettant de configurer et de gérer le système, du logiciel de... -
Page 32: Spécifications Techniques
; la liste des numéros téléphones se trouve à http://support.bull.com. Spécifications techniques Processeur Type de processeur Un ou deux processeurs double coeur ou quadruple coeur ®... - Page 33 Lecteurs Disques durs Jusqu'à six disques durs internes SAS ou SATA de 2,5 pouces échangeables à chaud, pouvant être supportés par le fond de panier. Lecteur de disquette Un lecteur de disquette de 1,44 Mo USB externe, en option Lecteur optique Un lecteur de DVD-ROM USB, ou DVD+RW SATA slim interne, en option.
- Page 34 Alimentation Bloc d’alimentation CA (selon la tension en vigueur) Puissance 717 W (sortie supérieure) 202 W (consommation d’énergie intelligente) Tension 90–264 VAC, avec sélection automatique de la tension, 47-63 Hz Dissipation thermique Maximum de 2446,5 BTU/heure (sortie supérieure) Maximum de 1712,9 BTU/heure ((consommation d’énergie intelligente) Appel de courant Dans des conditions de ligne typiques et dans toute la...
- Page 35 Environnement Température En fonctionnement De 10° à 35°C (50° à 95°F) avec un gradient thermique maximal de 10°C par heure NOTE: Pour les altitudes supérieures à 900 mètres (2950 pieds), la température maximale de fonctionnement est réduite de 0,55°C (1°F) tous les 168 mètres (550 pieds). Stockage De –40°...
- Page 36 Environnement Stockage De –16 à 10 600 m (de –50 à 35 000 pieds) Guide de mise en route...
- Page 38 BULL CEDOC 357 AVENUE PATTON B.P.20845 49008 ANGERS CEDEX 01 FRANCE REFERENCE 86 X1 55FD 00...
