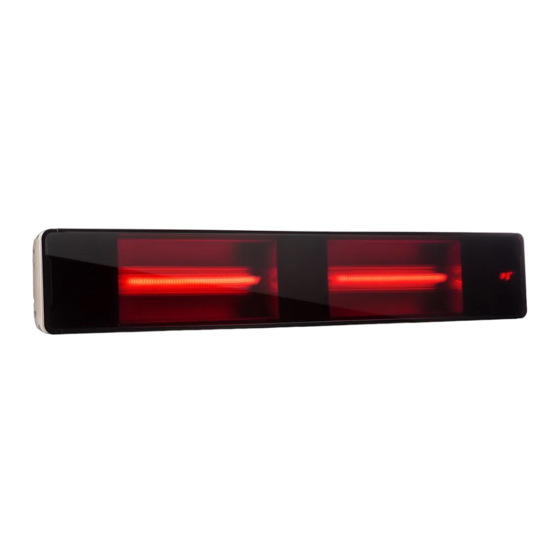

Note: The device is only suitable for outdoor use. Advertencia: Este aparato solo es apto para su uso en exteriores. Remarque : l‘appareil convient pour une utilisation extérieure uniquement. Nota: il dispositivo è idoneo solo per un uso esterno. 10032560 10032564...
Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS 10032560 English 13 Sicherheitshinweise 4 Español 23 Installation 6 Français 33...
SICHERHEITSHINWEISE • Lesen Sie alle Anweisungen, bevor Sie dieses Gerät benutzen. • Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in Betrieb ist. • Diese Heizung wird während der Benutzung heiß. Berühren Sie nicht die heißen Oberfl ächen. VORSICHT Verbrennungsgefahr! Einige Teile dieses Produktes können sehr heiß...
Page 5
• Fassen Sie das Heizelement nicht mit bloßen Händen an. Wenn es versehentlich berührt wird, entfernen Sie Fingerabdrücke mit einem weichen Tuch, da sich diese sonst in das Element einbrennen und einen vorzeitigen Ausfall der Heizung verursachen. • Ersetzen Sie das Heizelement nicht oder versuchen Sie nicht, es zu entfernen.
INSTALLATION VORSICHT Verletzungsgefahr! Lassen Sie die Installation von einem qualifi zierten Installateur ausführen, um Verletzungen und Stromschlägen vorzubeugen. Abmessungen der Einzelteile Länge...
Page 7
Abstand der Dehnschrauben Maße nach Modell Modell Länge A Länge B 10032564 (1800 W) 870 mm 400 mm 10032560 (2400 W) 1175 mm 600 mm Zusammenbau und Montage Einstellbare Klammer Schiebebügel Schraube, Unterlegscheibe und Mutter M6 Montage und Einstellen der Halteklammer...
Page 8
Montieren Sie die Schiebebügel in Pfeilrichtung auf der Heizung. Lochtiefe 45 mm Lochdurchmesser 11 mm Dehnschraube M8*60 Bohren Sie 4 Löcher in die Wand und setzen Sie 4 Dehnschrauben in Pfeilrichtung ein.
Page 9
Dehnschrauben Flache Unterlegscheibe Federscheibe Mutter M8 Befestigen Sie die Justierbügel an der Wand. Schraube, flache Unterlegscheibe, Federscheibe und Mutter M4 Flügelmutter Verbinden Sie die zwei Verstellwinkel und ziehen Sie sie den Schiebebügel mit der Flügelschraube fest.
Entspricht die Netzspannung der auf dem Typenschild angegebenen Spannung? • Wurde der Heizer korrekt verdrahtet? • Ist der Stromanschluss sicher geerdet? • Entspricht die Verkabelung national Standards? FERNBEDIENUNG UND PROGRAMME 10032564 10032560 Programme und Heizstufen Modell Leistung P1 (W) P2 (W) P3 (W) Zeit (h) 10032564 1800...
HINWEISE ZUR ENTSORGUNG Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.
Page 13
Scan the QR code to get access to the latest user mannual and other information about the product CONTENT 10032560 Safety Instructions 14 Installation 16 InstallationDiagram 20...
SAFETY INSTRUCTIONS • Read all instructions before using this unit. • Do not leave this unit unattended when in use. • This heater will get hot when in use. Do not touch hot surfaces. CAUTION RIsk of burns! Some parts of this product can become very hot and cause burns.
Page 15
• Do not handle the element with bare hands. If it is inadvertently touched, remove finger marks with a soft cloth and methylated spirits or alcohol, otherwise the marks will burn into the element causing premature heater failure. • Do not replace or attempt to replace the element in this product. •...
INSTALLATION CAUTION Risk of injury! Electrical installation certifi cate shall be held by professional installation personnel, the installation process should meet the national electrical safety standards. DIemsions of the Spare Parts Length...
Page 17
Span of expansion screws Dimensions by Model Modell Länge A Länge B 10032564 (1800 W) 870 mm 400 mm 10032560 (2400 W) 1175 mm 600 mm Zusammenbau und Montage Adjusting bracket Sliding bracket Screw, spring, washer and nut M6 Installation of adjusting bracket and sliding bracket...
Page 18
Mount the sliding brackets in the direction of the arrow on the heater. Hole deep 45 mm Hole diameter 11 mm Expansion screw M8*60 Drill 4 holes in the wall and insert 4 expansion screws in the direction of the arrow.
Page 19
Expansion screws Flat washer Spring washer Nut M8 Attach the adjustment brackets to the wall. Screw, flat washer, spring washer and nut M4 Butterfly srew Connect the two adjustment brackets and tighten the sliding bracket with the butterfly screw.
Does power voltage same as voltage shown on product nameplate? • Does wire connection correct? • Does electricity ground connected safely? • Does wiring conform to standard? REMOTE CONTROL AND PROGRAMS 10032564 10032560 Programs and Heating Levels Modell Leistung P1 (W) P2 (W) P3 (W) Zeit (h) 10032564...
HINTS ON DISPOSAL According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment.
Page 23
Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto: ÍNDICE DE CONTENIDOS 10032560 Indicaciones de seguridad 24 Instalación 26 Diagrama de instalación 30 Antes de su utilización 31...
INDICACIONES DE SEGURIDAD • Lea atentamente estas indicaciones antes de utilizar este aparato. • No deje el aparato en marcha si no se encuentra bajo supervisión. • Este radiador alcanza temperaturas muy elevadas durante su uso. No toque las superfi cies calientes. ATENCIÓN Existe riesgo de quemaduras.
Page 25
• No toque la resistencia con las manos mojadas. Si se ha tocado por accidente, retire las manchas de dedos con un paño suave; de lo contrario, estas se quedarán marcadas en la resistencia y provocarán una merma anticipada del radiador. •...
INSTALACIÓN AVISO Riesgo de lesiones. Deje que la instalación la realice un técnico cualifi cado para evitar lesiones y descargas eléctricas. Longitud Longitud...
Page 27
Dimensiones según modelos Modelo Longitud A Longitud B 10032564 (1800 W) 870 mm 400 mm 10032560 (2400 W) 1175 mm 600 mm Montaje Sujeciones regulables Sujeciones deslizantes Tornillo, arandela y tuerca M6 Montaje y ajuste de la pinza de sujeción...
Page 28
Monte la sujeción deslizante en el sentido de las flechas sobre el radiador. Profundidad del orificio 45 mm Diámetro del orificio 11 mm Tornillo de expansión M8x60 Realice 4 orificios en la pared y coloque 4 tornillos de expansión en la dirección de las flechas.
Page 29
Tornillos de expansión Arandela plana Arandela grower Tuerca M8 Fije las sujeciones regulables a la pared. Tornillo, arandela plana, arandela grower y tuerca Tuerca de mariposa Conecte los dos ángulos de ajuste y apriete la sujeción deslizante con la tuerca de mariposa.
• ¿La conexión eléctrica cuenta con una toma de tierra? • ¿El cableado cumple con la normativa de su territorio? MANDO A DISTANCIA Y PROGRAMAS 10032564 10032560 Programas y niveles de calefacción Modelo Potencia P1 (W) P2 (W) P3 (W)
RETIRADA DEL APARATO Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos.
Page 33
à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour accéder à la dernière version du mode d‘emploi et à d‘autres informations concernant le produit: SOMMAIRE 10032560 Consignes de sécurité 34 Installation 36 Schéma d‘installation 40 Avant l‘utilisation 41...
CONSIGNES DE SÉCURITÉ • Lisez toutes les instructions avant d‘utiliser cet appareil. • Ne laissez pas l‘appareil en marche sans surveillance. • Ce radiateur chauffe lorsqu‘il est en fonctionnement. Ne touchez pas les surfaces chaudes. ATTENTION Risque de brûlure ! Certaines parties de ce produit peuvent devenir très chaudes et causer des brûlures.
Page 35
• Ne touchez pas l‘élément chauffant à mains nues. Si vous les touchez accidentellement, retirez les traces de doigts avec un chiffon doux, car elles risqueraient de brûler à l‘intérieur de l‘élément et de provoquer une panne prématurée du radiateur. •...
INSTALLATION ATTENTION Risque de blessure! Faites réaliser l‘installation par un installateur qualifi é pour éviter les blessures et les chocs électriques. Dimensions des pièces détachées Longueur...
Page 37
Dimensions selon le modèle Modèle Longueur A Longueur B 10032564 (1800 W) 870 mm 400 mm 10032560 (2400 W) 1175 mm 600 mm Assemblage et installation Patte réglable Support coulissant Vis, rondelle et écrou M6 Assemblage et réglage de la patte maintien...
Page 38
Insérez le support coulissant sur le radiateur dans le sens des flèches. Profondeur du perçage 45 mm Diamètre du perçage 11 mm Vis d‘extension M8*60 Percez 4 trous dans le mur et installez 4 vis d‘extension dans le sens de la flèche.
Page 39
Vis d‘extension Rondelle plate Rondelle ressort Ecrou M8 Fixez les supports ajustables au mur. Vis, rondelle plate, rondelle ressort et écrou M4 Ecrou papillon Connectez les deux équerres de réglage et serrez le support avec la vis papillon.
Le radiateur est-il correctement câblé ? • L‘alimentation électrique est-elle correctement mise à la terre ? • Le câblage est-il conforme aux normes nationales ? TÉLÉCOMMANDE ET PROGRAMMES 10032564 10032560 Programmes et niveaux de chauffage Modèle Puissance P1 (W) P2 (W) P3 (W) Durée (h)
CONSEILS POUR LE RECYCLAGE Le pictogramme ci-contre apposé sur le produit signifie que la directive européenne 2012/19/UE s‘applique (poubelle à roues barrée d’une croix). Ces produits ne peuvent être jetés dans les poubelles domestiques courantes. Renseignez-vous concernant les règles appliquées pour la collecte d’appareils électriques et électroniques.
Page 43
Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE 10032560 Avvertenze di sicurezza 44 Installazione 46 Diagramma di installazione 50...
Page 44
AVVERTENZE DI SICUREZZA • Leggere attentamente tutte le indicazioni prima di utilizzare il dispositivo. • Non lasciare il dispositivo privo di controllo durante il funzionamento. • Questo dispositivo diventa estremamente caldo durante il funzionamento. Non toccare le superfi ci bollenti. ATTENZIONE Pericolo di ustione! Alcuni componenti di questo prodotto possono diventare estremamente caldi e causare ustioni.
Page 45
• Per evitare pericoli, se il cavo di alimentazione è danneggiato, deve essere riparato dal produttore, dal servizio di assistenza ai clienti o da una persona con qualifica equivalente. • Non toccare l’elemento riscaldante a mani nude. Se viene toccato involontariamente, rimuovere le impronte digitali con un panno morbido, per evitare che restino impresse nell’elemento, causando un guasto precoce dell’irradiatore di calore.
Page 46
INSTALLAZIONE ATTENZIONE Pericolo di lesione! Consultare un installatore qualifi cato prima del montaggio per evitare lesioni e folgorazioni. Abmessungen der Einzelteile Lunghezza...
Page 47
Dimensioni relative al modello Modello Lunghezza A Lunghezza B 10032564 (1800 W) 870 mm 400 mm 10032560 (2400 W) 1175 mm 600 mm Montaggio e installazione Staffa regolabile Guida di scorrimento Vite, rondella e dado M6 Montaggio e regolazione della staffa di supporto...
Page 48
Montare la guida di scorrimento sul radiatore nella direzione della freccia. Profondità del foro 45 mm Diametro del foro 11 mm Vite a espansione M8*60 Realizzare 4 fori nella parete e inserire le viti di a espansione nella direzione della freccia.
Page 49
Viti a espansione Rondella piatta Rosetta elastica Dado M8 Fissare la staffa di regolazione alla parete. Vite, rondella piatta, rosetta elastica, dado M4 Dado ad alette Collegare i due angolari di posizionamento e fissare la guida di scorrimento con la vite ad alette.
Page 50
DIAGRAMMA DI INSTALLAZIONE Soffitto Pavimento Lasciare almeno 1 m di spazio sotto al radiatore! Pavimento...
Page 51
Il cablaggio del radiatore è stato eseguito correttamente? • La connessione elettrica è dotata di messa a terra? • Il cablaggio è a norma con gli standard nazionali? TELECOMANDO E PROGRAMMI 10032564 10032560 Programmi e livelli di riscaldamento Modello Potenza P1 (W) P2 (W) P 3 (W)
Page 52
SMALTIMENTO Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici.
