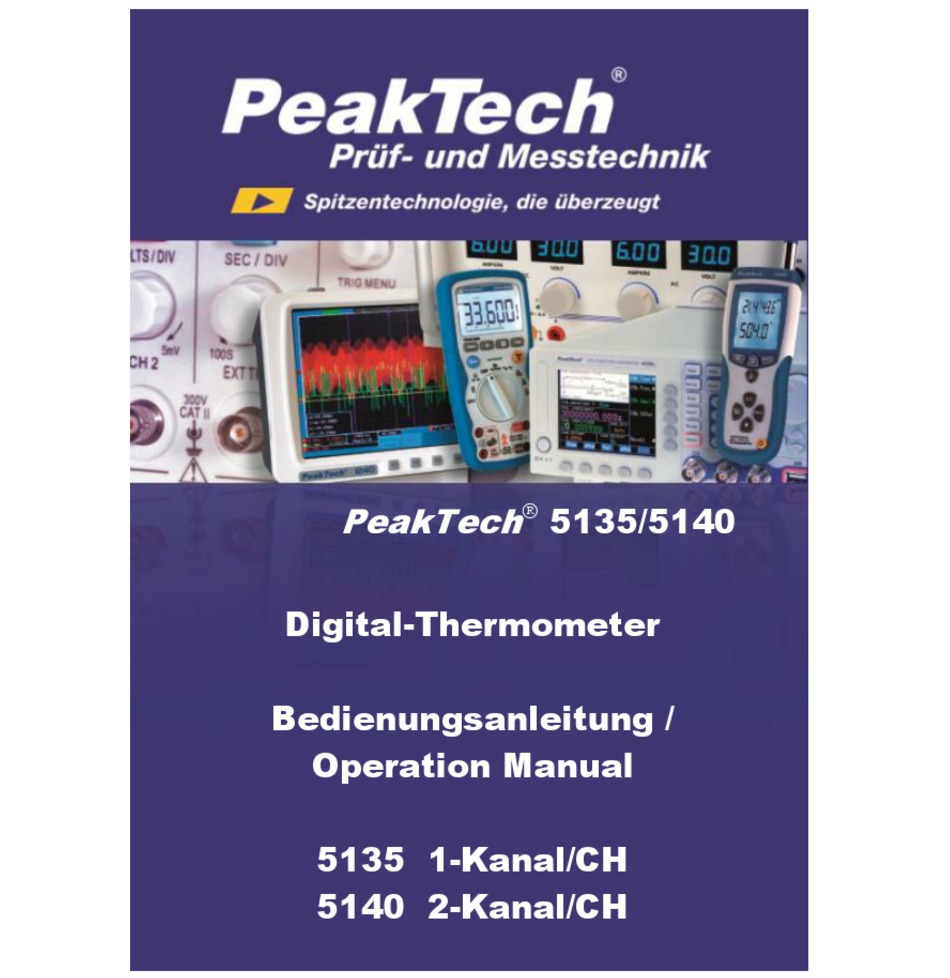

- Page 1 PeakTech 5135/5140 Digital-Thermometer Bedienungsanleitung / Operation Manual 5135 1-Kanal/CH 5140 2-Kanal/CH...
- Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.
- Page 3 * Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. * Starke Erschütterung vermeiden. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“...
- Page 4 * Keine technischen Veränderungen am Gerät vornehmen. * -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
- Page 5 2. Einführung Diese kompakten und handlichen Digital-Thermometer sind geeignet für Temperaturmessungen mit Messsonden vom Typ “K” und „J“. Die praktischen Drucktasten sorgen für eine bequeme und ergonomische Einhandbedienung. K-Typ-Thermometer mit Einzel –Eingang Temperaturbereich: -200 ... +1372°C Möglichkeit der Messung des Temperaturunterschiedes zum absoluten Nullpunkt in Kelvin ...
- Page 6 2.1. Anschlüsse und Bedienelemente am Gerät P 5135 1.) Ein-/Ausschalttaste 2.) ENTER-Taste 3.) Umschalttaste °C/°F/K 4.) Multifunktionsanzeige 5.) Batteriefach (rückseitig) 6.) Taste Set/Hintergrundbeleuchtung 7.) MIN/MAX/AVG-Taste 8.) Hold-Taste 9.) Typ-K/J-Eingänge für Temperaturfühler...
- Page 7 3. 4. 1. Aufrufen und Verlassen der Setup-Funktion 2. Offset-Einstellungen 3. Data-Hold (Messwerthaltefunktion) 4. Symbol für Abschaltautomatik 5. Primäranzeige: T1 6. Temperatureinheiten °C/°F/K 7. Sekundäranzeigen: MIN/MAX/AVG oder Offset, T1 8. Anzeige: MAX/MIN/AVG 9. Zeitanzeige 10. Anzeige: Min:Sek. oder Std.:Min. 11. Temperaturfühler: Typ K oder J 12.
- Page 8 2.2. Anschlüsse und Bedienelemente am Gerät P 5140 1.) Ein-Aus/Enter-Taste 2.) Umschalttaste: T1, T2, T1-T2 3.) Umschalttaste °C/°F/K 4.) Multifunktionsanzeige 5.) Batteriefach (rückseitig) 6.) Taste Set/Hintergrundbeleuchtung 7.) MIN/MAX/AVG-Taste 8.) Hold-Taste 9.) Typ-K/J-Eingänge für Temperaturfühler...
- Page 9 3. 4. 1. Aufrufen und Verlassen der Setup-Funktion 2. Offset-Einstellungen 3. Data-Hold (Messwerthaltefunktion) 4. Symbol für Abschaltautomatik 5. Primäranzeige: T1, T2, T1-T2 6. Temperatureinheiten °C/°F/K 7. Sekundäranzeigen: MIN/MAX/AVG oder Offset, T1 oder T2 8. Anzeige: MAX/MIN/AVG 9. Zeitanzeige 10. Anzeige: Min:Sek. oder Std.:Min. 11.
-
Page 10: Technische Daten
3. Technische Daten Anzeige 3 ½-stellige LCD-Anzeige mit einer max. Anzeige von 1999 und Hintergrundbeleuchtung zeigt „0L“ Messbereichsüber- Überlaufanzeige LCD-Anzeige schreitung “- - - - „ = offener Eingang Messfolge 2,5 x pro Sekunde Typ “K”-Thermokopplungselement, teflon-isoliert Messsonde (max. 200° C) Messsonden- ±... - Page 11 Luftfeuchtigkeit von < 70 % Spannungs- versorgung 3 x 1,5 V AAA (UM-4) Abmessungen (BxHxT) 62 x 162 x 28 mm Gewicht 180 g mitgeliefertes Zubehör Tasche, Batterien, Thermodrahtfühler P TF-50 (P 5135, P 5140), Universaltemperaturfühler P TF-55 (P5140) -10-...
- Page 12 -210 °C … 1100 °C -346 °F … 2012 °F J-Typ-Thermofühler 73 K … 1645 K 3.1.3. Genauigkeit P 5135: ± [0.15% v. M. +1°C (1.8 °F)] über –100°C (-148 °F) ± [0.5% v.M. +2°C (3.6 °F)] unter –100 °C (-148 °F)
- Page 13 ± [0.5% v.M. +2K] 73 K to 1645 K 0.1°C / °F / K < 1000, Anzeigeauflösung 1°C / °F / K > 1000 P 5140: T1, T2 ± [0.15% v.M. +1°C (1.8 °F)] über –100°C (-148 °F) T1, T2 ±...
-
Page 14: Bedienung
4. Bedienung 4.1. Wahl der Temperaturanzeige (°C/°F/K) 1. Drücken Sie „C-F-K“ , um die gewünschte Messgröße °C, °F oder K (Kelvin) auszuwählen. 2. Beim Wiedereinschalten des Gerätes erfolgt die Temperatur- anzeige automatisch in die vor dem Ausschalten zuletzt gewählte Temperatureinheit. 4.2. - Page 15 Zur Unterbrechung der automatischen Aktualisierung des gespeicherten Wertes (neuer Maximalwert soll nicht gespeichert „▲/HOLD“ werden) Taste drücken. Rückkehr automatischen Aktualisierung bei Messung eines neuen MIN/MAX-Wertes Taste „▲/HOLD“ erneut drücken. Zum Verlassen der Speicherfunktion und Rückkehr zum normalen Messbetrieb, Taste „MAX/MIN/▼“ erneut für 3 Sekunden gedrückt halten.
- Page 16 3. Lassen Anzeige sich stabilisieren. 4. Im Setup-Modus (siehe Abschnitt 4.3.) bei Anzeige von T1 (P 5135) bzw. T1 oder T2 (P 5140), den Offset mit den Tasten „▲/HOLD“ oder „MAX/MIN/▼“ einstellen, bis die primäre Anzeige der Kalibriertemperatur entspricht. -15-...
- Page 17 4.5. HOLD Mode Drücken Sie die Taste „▲/HOLD“, um den augenblicklichen Messwert einzufrieren. In der LCD-Anzeige wird „HOLD“ angezeigt. Bei erneutem Drücken der „▲/HOLD“Taste, verlassen Sie den HOLD-Mode und kehren zu den laufenden Messungen zurück. 4.6. Hintergrundbeleuchtung Drücken Sie die Taste „Set/☼“ um die Hintergrundbeleuchtung einzuschalten.
- Page 18 4.7. Abschaltautomatik Das Digital-Thermometer ist mit einer Abschaltautomatik ausgestattet, die das Gerät automatisch nach 20 Minuten ausschaltet, um die Batterien zu schonen. Für bestimmte Anwendungen ist es notwendig die Abschaltautomatik zu deaktivieren. Um die Abschaltautomatik zu deaktivieren verfahren Sie wie folgt: Gerät mit - Taste einschalten Drücken Sie die „SET/☼“-Taste und halten diese für 2...
- Page 19 Hinweis: Nach jedem Einschalten des Gerätes wird der „SLEEP-Modus“ automatisch auf „ON“ eingestellt. 4.8. Vorbereitung zur Aufnahme des Messbetriebes Batteriefach öffnen und auf korrekt eingelegte Batterie überprüfen. Bei Aufleuchten des Batteriesymbols in der LCD-Anzeige ist die Batteriespannung ungenügend und die Batterie ist baldmöglichst auszuwechseln.
- Page 20 P 5140: Drücken Sie die Taste „T1“ oder „T2“ um die Temperatur des am Eingang oder angeschlossenen Temperatur-Fühlers anzuzeigen. Beim Messbetrieb wie oben beschrieben vorgehen. 4.10. Einstellungen für T1-T2 Messungen (P 5140) Die Wahl der Anschlussbuchsen erfolgt mit der entsprechend gekennzeichneten Taste T1/T2/T1-T2 am Gerät.
- Page 21 Hinweise: Bei Temperaturmessungen mit anderen K-Fühlern in Flüssigkeiten oder geschlossenen Behältnissen ist zum Erhalt einer genauen Temperaturmessung die Temperatursonde möglichst weit einzutauchen bzw. einzuführen (Abb. 7). Beim Messen von Oberflächentemperaturen auf guten Kontakt der Temperatursonde mit der zu messenden Oberfläche achten (Abb.
- Page 22 4.11. Auswechseln der Batterie Bei Aufleuchten des Batteriesymbols im Anzeigefeld, ist die Batterie verbraucht und muss ausgewechselt werden. Dazu wie beschrieben verfahren: 1. Die Schraube Batteriefachdeckels lösen Batteriefachdeckel entfernen. 2. Verbrauchte Batterien aus dem Batteriefach entnehmen. 3. Neue Batterie anschließen in das Batteriefach einsetzen. 4.
- Page 23 4.12. Gesetzlich vorgeschriebene Hinweise zur Batterie verordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Page 24 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2014 / pt/ba/pt -23-...
-
Page 25: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended bay 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury, the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. - Page 26 Do not operate the equipment near strong magnetic fields (motors, transformers etc.). Keep hot soldering irons or guns away from the equipment. Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements).
- Page 27 Opening the equipment and service – and repair work must only be performed by qualified service personnel Measuring instruments don’t belong to children hands. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser.
- Page 28 2.1. Front Panel Description (P 5135) 1.) ON/OFF-button 2.) Enter-button 3.) °C/°F/K-button 4.) Multifunction display 5.) battery compartement 6.) Set/backlight button (rear side) 7.) MIN/MAX/AVG-button 8.) Hold button 9.) input socket for type K/J Thermocouple -27-...
- Page 29 3. 4. 1. Entering or Exiting Setup 2. Offset option 3. Freeze the displayed readings 4. Auto power off mode sign 5. Primary Display: T1 reading 6. The temperature units 7. Secondary Display: MAX, MIN, AVG, or offset T1 reading 8.
- Page 30 2.2. Front Panel Description (P 5140) 1.) ON/OFF/Enter-button 2.) T1, T2, T1-T2-button 3.) °C/°F/K-button 4.) Multifunction display 5.) battery compartement 6.) Set/backlight button (rear side) 7.) MIN/MAX/AVG-button 8.) Hold button 9.) input socket for type K/J thermocouple -29-...
- Page 31 3. 4. 1. Entering or Exiting Setup 2. Offset option 3. Freeze the displayed readings 4. Auto power off mode sign 5. Primary Display: T1, T2, T1-T2 reading 6. The temperature units 7. Secondary Display: MAX, MIN, AVG, or offset T1 or T2 reading 8.
-
Page 32: Technical Data
3. Technical Data Display 3 ½-digit liquid crystal display (LCD) with maximum reading of 1999 and backlight LCD-Displays shows “OL” Overload- “----“ thermocouple not connected Display Temperature °C, °F or K user-selectable scale Resolution 0,1°C / 1° C; 0.1°F / 1° F; 0,1K/1K Input protection 24 V AC or 60 V DC maximum input voltage on any combination of input pins... - Page 33 +/- 2,2°C or 0,75% rdg. Battery 3 x 1,5 V AAA (UM-4) Dimensions 162 (H) x 62 (W) x 28 (D) mm Weight 180 g Accessories Carrying case, bead probe P TF-50 (P 5135, P 5140), universal temperature probe TF-55 (P5140), batteries -32-...
- Page 34 -210 °C … 1100 °C -346 °F … 2012 °F J type thermocouples 73 K … 1645 K 3.1.3. Accuracy P 5135: ± [0.15%rgd+1°C (1.8 °F)] above –100°C (-148 °F) ± [0.5% rgd+2°C (3.6 °F)] below –100 °C (-148 °F)
- Page 35 ± [0.5% rgd+2K] 73 K to 1645 K 0.1°C / °F / K < 1000, Display resolution 1°C / °F / K > 1000 P 5140: T1, T2 ± [0.15%rgd+1°C (1.8 °F)] above –100°C (-148 °F) T1, T2 ± [0.5% rgd+2°C (3.6 °F)] below –100 °C (-148 °F) ±...
- Page 36 4. Operating Instructions 4.1. Displaying Temperatures (°C/°F/K) 1. Press „C-F-K to changed the needed temperature unit. 2. When the thermometer is turned on, it is set to the temperature unit, that was last in use when the thermometer was last turned off.
- Page 37 To exit the MIN/MAX/AVG-function press and hold „MAX/MIN/▼“ button again for 3 seconds. 4.3 Entering or Exiting Setup 1. When the thermometer is in Setup mode, the display shows SETUP. Press „Set/☼“ button for 3 seconds start or exit Setup. 4.3.1 Changing a Setup function 1.
- Page 38 (such as an ice dry well calibrator) 3. Allow the readings to stabilize. 4. In the setup mode (see section 4.3) for display of T1 (P 5135) or T1 or T2 (P 5140), set the offset by pressing „▲/HOLD“ or „MAX/MIN/▼“...
- Page 39 4.7. Auto Power Off function The Digital Thermometer is provided with an automatic shutdown that automatically turns off the device after 20 minutes to save battery power. For specific applications it is necessary to disable the automatic shutdown. To disable the Auto Off function, proceed as follows: Press - button for power on the thermometer Press the "SET / ☼"...
- Page 40 4.8. Preparation Ensure battery is in place, if LCD-display shows the battery symbol, the battery should be replaced. 4.9. Measurement Temperature measuring: 1. Turn on the thermometer with „ /Enter“ 2. Connect the outlet of test probe "K-Type" to the outlet of temperature outlet.
- Page 41 Remark: For an accurate reading with liquid temperature probe (see Fig. 7) When the superficial temperature is taking, the top of temperature probe should have a close contact with the surface to be measured (see Fig. 8). 4.11. Battery Replacement Power is supplied by 3 pcs.
- Page 42 Caution! Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the for this being supposed collective container. 4.12. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control.
- Page 43 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 10/2014 / pt/ba/pt PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg/Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
