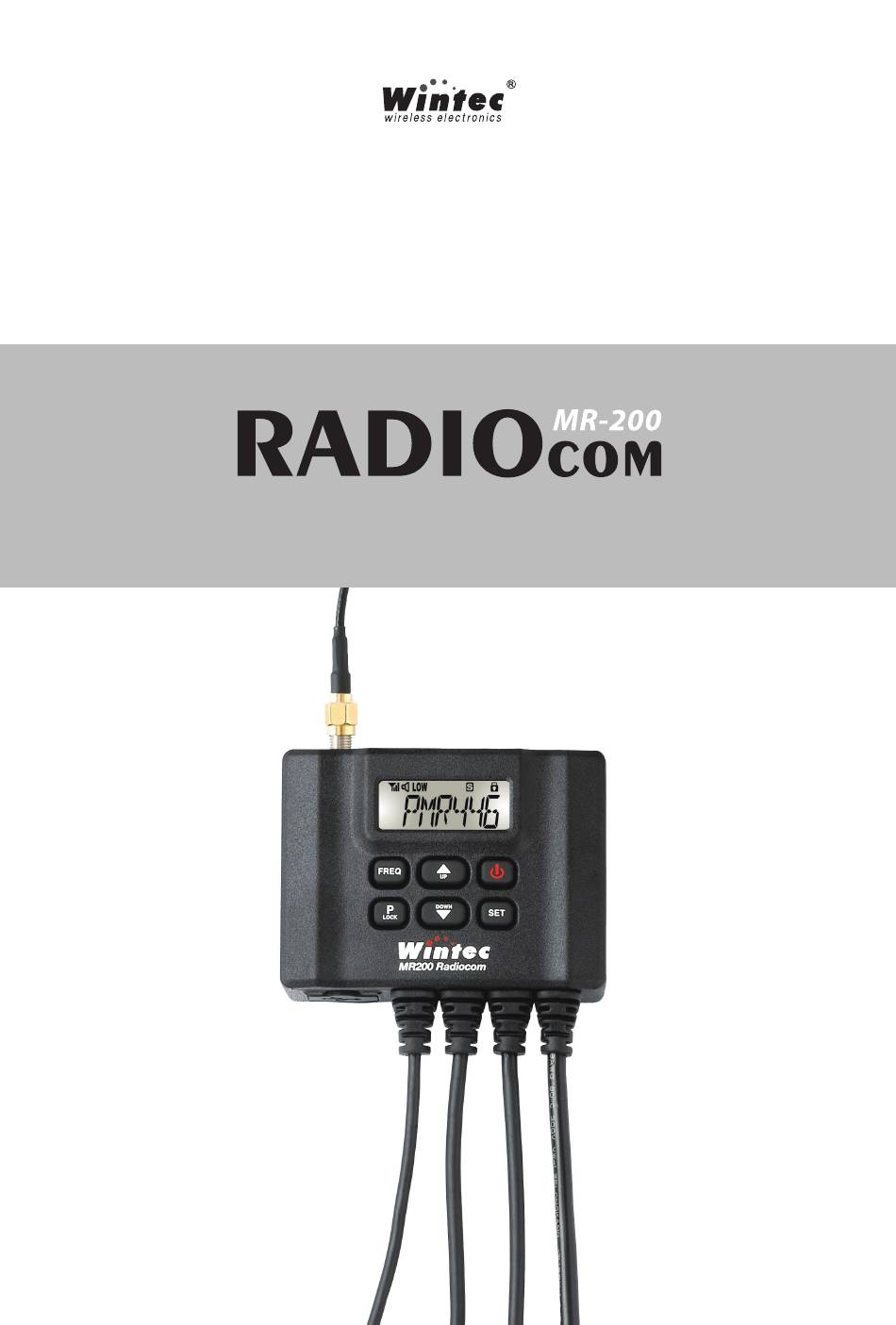

  • Page 1 BEDIENUNGSANLEITUNG...
  • Page 2 Deutsch...

  • Page 3: Table Of Contents

    Vielen Dank dafür, dass Sie sich für ein Wintec-Produkt entschieden haben. Dieses Handfunkgerät wurde nach modernsten Technologien entwickelt. Bitte lesen Sie diese Bedienungsanleitung vor der Benutzung aufmerksam durch und bewahren Sie sie sicher auf. Sicherheitshinweis Das Funkgerät darf nicht in explosionsgefährdeter Umgebung benutzt wer- den.

  • Page 4: Tasten Und Anschlüsse

    Tasten und Anschlüsse Antennenbuchse (SMA weiblich) Der MR-200 ist für die Verwendung mit Antennen vorgesehen, die auf allen Betriebsfrequenzen eine Impedanz von etwa 50 Ω haben. Die Antenne sollte immer angeschlossen sein, wenn man den Transceiver einschaltet. USB-Buchse (für Updates) Nur für Firmware-Updates zu benutzen.
  • Page 5 Buchse für das Headset des Fahrers Fahrer-Headset, welches mit einem Ein/Aus-Schalter, einer PTT-Taste und Lautstärkeregelung ausgestattet sein muss. Stromversorgung (12 V DC) Betriebsspannung typ. 13,8 V (Bordnetz) Frequenz / Kanal Anzeige der Kanalfrequenz. P / Verriegelung Kurz drücken: CTCSS-Code 1 bis 51 wählen. Lange drücken: Tasten verriegeln/entriegeln.

  • Page 6: Display

    Display RSSI / Sendeleistungspegel Anzeige der Empfangssignalstärke bzw. des Sendeleistungspegels. CTCSS / Lautsprecher (ein / aus) Zeigt an, ob der aktuelle Kanal eine CTCSS-Einstellung hat oder nicht. Wenn das Symbol blinkt und der Lautsprecher eingeschal- tet ist, hat der Kanal keine CTCSS-Einstellung. Niedrige Sendeleistung Zeigt an, dass für den aktuellen Kanal die niedrige Sendeleis- tungsstufe gewählt ist.

  • Page 7: Grundbedienung

    Grundbedienung Wenn man den MR-200 das erste Mal mit dem Bordnetz des Fahrzeugs ver- bindet, wird der Transceiver automatisch eingeschaltet. Einschalten des Transceivers An der Haupteinheit oder am Bedienteil die Power-Taste lange drücken, worauf die Anzeige im Display erscheint und man einen Startton hört. Beim Einstellen der Lautstärke ist Vorsicht geboten, weil hohe Lautstärken das Gehör schädigen können! Ausschalten des Transceivers...

  • Page 8: Set-Modus

    Set-Modus SET-Taste kurz drücken, um den Set-Modus aufzurufen, und weitere Male drücken, bis das gewünschte Menü gewählt ist. Danach mit den UP/DOWN- Tasten (▲▼) die gewünschte Einstellung im Menü vornehmen. Menü Funktion voreing. Beschreibung Lautstärke für den VOL 1 0 bis 9 Fahrer Lautstärke für den VOL 2...

  • Page 9: Ctcss-Codes Und -Frequenzen

    CTCSS-Codes und -Frequenzen 67,0 97,4 136,5 192,8 159,8 71,9 100,0 141,3 203,5 165,5 74,4 103,5 146,2 210,7 171,3 77,0 107,2 151,4 218,1 177,3 79,7 110,9 156,7 225,7 183,5 82,5 114,8 162,2 233,6 189,9 85,4 118,8 167,9 241,8 196,6 88,5 123,0 173,8 250,3 199,5...
  • Page 11 Hauptkabel (Fahrer) Fahrerbedienteil (Ein/Aus und Lautstärke) PTT-Verlängerungskabel Helm-Kabel Helm-Headset Stromversorgungskabel Antennenbefestigung HF-Kabel mit SMA-M-Steckern Antenne...

  • Page 12: Installation Des Mr-200 Am Motorrad

    Wenn man das Kabel-Kit verwendet, kann man zur Kommunikation mit dem Mitfahrer eine Intercom-Funktion nutzen. Hauptkabel Mitfahrerbedienteil Helm-Headset (Mitfahrer) (PTT und Lautstärke) * Der Anschluss externer Audiogeräte erfolgt über einen speziellen Eingang mit 3,5-mm-Buchse. Für die 3,5-mm-Kabel möglichst Originalkabel verwen- den, um Störungen zu vermeiden.

  • Page 13: Installation Des Helm-Headsets

    Funkgerät mit Velcro-Band am Fahrzeug befestigen. Installation des Helm-Headsets 【Wichtig! 】Das Mikrofon möglichst vor oder mindestens nahe am Mund an- bringen, damit die Verständigung gut ist. Mit dem „Innenleben“ des Helms vertraut machen. Haupt-Lautsprecher so befestigen, dass er sich mög- lichst nahe am rechten Ohr befindet.

  • Page 14: Anbringen Des Boom-Mikrofons

    Wenn die Lautsprecher und das Mikrofon befestigt sind, führt man das Anschlusskabel auf die Außenseite des Helms. Anbringen des Boom-Mikrofons Das Boom-Mikrofon muss sich für optimale Verständi- gung möglichst nahe am Mund befinden. 【Wichtig! 】Das Boom-Mikrofon ist ein Richtmikrofon, sodass es in der richtigen Lage angebracht werden muss, siehe Abbildung oben.

  • Page 15: Technische Daten

    Technische Daten Allgemein PMR446 Frequenzbereich Anzahl der Kanäle CTCSS Squelch-System Modulationsart 16 Ω 0,5 W Lautsprecherimpedanz –30 °C bis +80 °C Betriebstemperaturbereich 184 g (Haupteinheit) Gewicht 69 mm × 80 mm × 28 mm (H×B×T) Abmessungen Sender Sendeleistung 500 mW Stromaufnahme unter 500 mA Empfänger...
  • Page 16 English...
  • Page 17 Thank you for purchasing Wintec products. Based on the innovative technology in this ever-changing environment, we have been developed many wireless products that have attract more consumers’ attentions. We sincerely appreciate your interest for our products, and we suggest you read the instruction carefully.

  • Page 18: Controls And Switches

    Controls and Switches Antenna Jack (SMA Female) The MR-200 is designed for use with antenna presenting an impedance of near 50 Ohms at all operating frequencies. The antenna should be connected whenever the transceiver is turned on. USB Jack (Factory update) Only for factory update.
  • Page 19 Drive Headset Connector Drive headset connector with Power ON / OFF, PTT, Volume Control. Power In (DC12V) DC Power in 13.8V Freq / CH Show current channel frequency. P / Lock Shot press: Selector CTCSS code 1~51. ▲UP Key Channel up and at setting manual mode is selector. DOWN Key Channel down and at setting manual mode is selector.

  • Page 20: Lcd Icons

    LCD Icons Rssi / Tx Power Level Instruction the Received signal strength or Transmitted signal strength. CTCSS / Speaker (on / off) Indicates that the channel is set CTCSS or not, when this icon is displayed. The display indicates that the channel has not set CTCSS when the icon flashes to indicate when the speaker turned on.

  • Page 21: Basic Operating Instructions

    Basic Operating Instructions Started using MR-200, first lap will host the power cord to power the vehicle, which will automatically turn on the MR-200. Turn On the Radio Press and hold main unit or driver Control Box Power button, then the screen will light up and you hear the startup tone, adjust the volume to use radios , pay attention ! ! The volume is too large will likely damage your hearing.

  • Page 22: Setting Manual

    Setting Manual Press SET key into to the setting manual and press again the SET key to forward setting item and press ▲▼ to adjust setting item. Item Item Description Defaults Function Description VOL 1 Driver volume adjust Passengers volume VOL 2 adjust Twin or Single...

  • Page 23: Ctcss Code List

    CTCSS Code List 67.0 97.4 136.5 192.8 159.8 71.9 100.0 141.3 203.5 165.5 74.4 103.5 146.2 210.7 171.3 77.0 107.2 151.4 218.1 177.3 79.7 110.9 156.7 225.7 183.5 82.5 114.8 162.2 233.6 189.9 85.4 118.8 167.9 241.8 196.6 88.5 123.0 173.8 250.3 199.5...
  • Page 25 Main cable (Drive) Drive control (Power and Volume) PTT extension cable Helmets cable Helmets headset Power cable Antenna mount RF cable with connector (SMA-M) Antenna...

  • Page 26: Products Installation Diagram

    This product is built-in driving passenger intercom function, with cable kit as below. Main cable Passenger Control Helmets Headset (Passenger) (PTT and Volume) *This product is built-in external audio input, you can use 3.5mm audio terminals. 3.5mm audio cable please use the original cables to avoid noise interference. Products Installation Diagram Power connection diagram (+) Positive Ignition power supply or battery, etc.

  • Page 27: Helmet Headset Installation Diagram

    Use Velcro Tape fix radio on the vehicle. Helmet Headset Installation Diagram 【Important! 】Please install location] microphone mounted on the front of the mouth to get a better reception. Please removable helmet lining. Please depending on the actual structure of the main speakers stuffed helmet placed or affixed to the helmet to the right ear position Please helmet lined structure according to another...
  • Page 28 When helmets internal speakers and microphone are fixed, please setup the QQ line of fittings fixed to the outside of the helmet. Install Boom Microphone Keep boom microphone fixed to the helmet, and then adjusted to the mouth in front of the microphone. 【Important! 】Due to the use of this product] directional microphone, so make sure it is correct sides of the microphone, as shown, the microphone has to be...

  • Page 29: Specifications

    Specifications General PMR446 Frequency Range Channel Number CTCSS Sub-Audio Modulation Type 16Ω 0.5W Speaker Impedance -30 ∼ +80℃ Operating Temperature 184g (Main body) Weight 69(H)×80(W)×28(D) mm Size Transmitter RF Output Power 500mW Current Less than 500mA Receiver Better than 0.2uV @ 12db SIAND Receive Sensitivity Less than 50mA Receive Current...
  • Page 30 maas funk-elektronik Inh. Peter Maas Heppendorfer Straße 23 50189 Elsdorf-Berrendorf © Tel. ( 0 22 74) 9 3 87-0 Copyright by Maas Elektronik 2014 Fax (0 22 74) 9 3 87-31 Änderungen, Irrtümer, Fehler vorbehalten. info@maas-elektronik.com Das Entfernen des Copyright-Hinweises ist verboten.
