La hauteur du panneau de grille, indiquée dans l'illustration
■
de la section "Installation avec ensemble de panneaux –
Vue latérale", assure une circulation d'air essentielle au bon
fonctionnement du réfrigérateur.

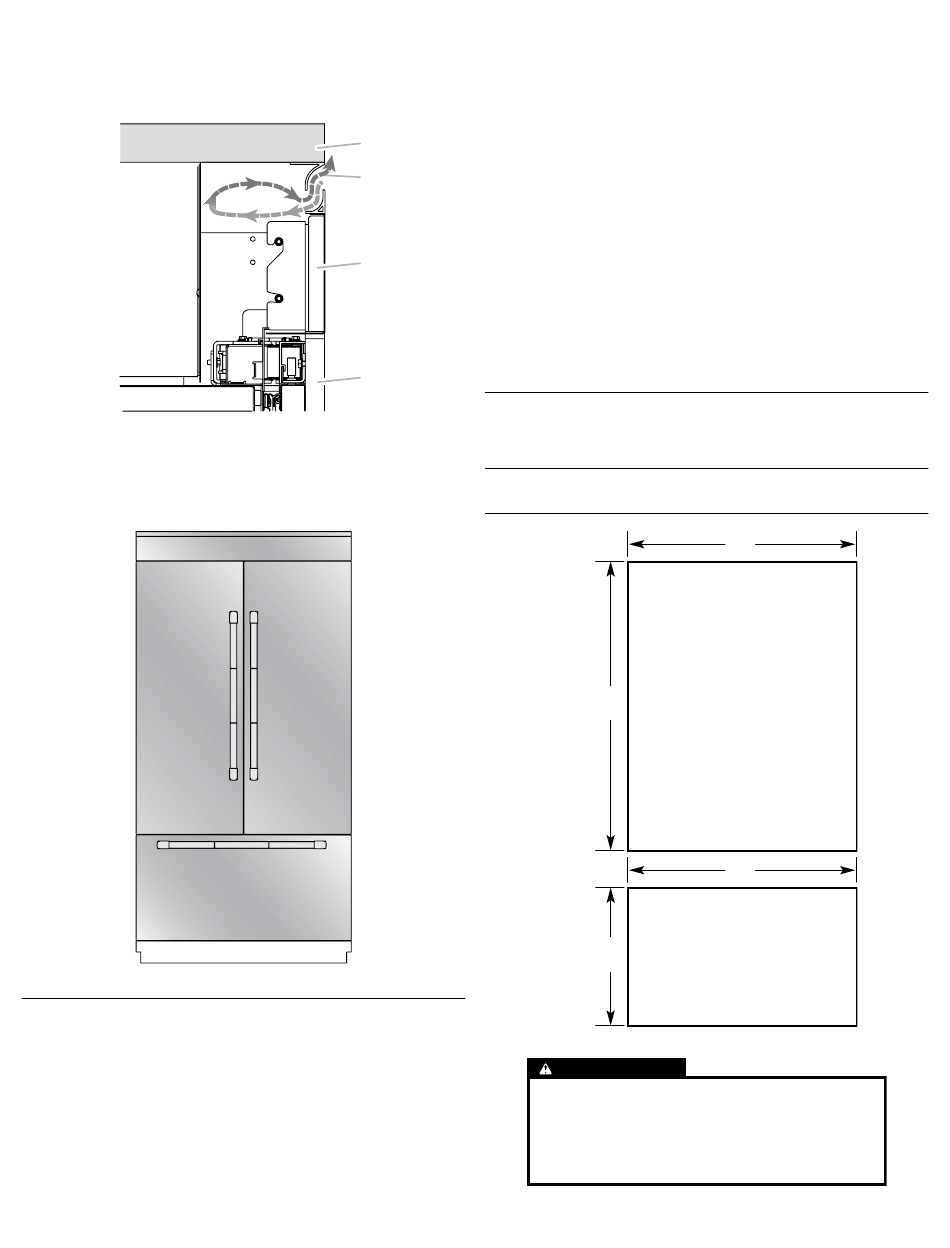

Installation avec ensemble de panneaux – Vue latérale
A. Soffite
B. Circulation d'air
Installation avec ensemble de panneaux –
Vue complète du produit
Exigences relatives aux panneaux de bois
personnalisés Overlay
Les panneaux de bois personnalisés Overlay permettent
d'harmoniser l'extérieur du réfrigérateur avec l'ensemble du décor
de la cuisine et d'utiliser des poignées personnalisées pour une
plus grande souplesse de design.
Dans certains cas, le fabricant des armoires peut préférer
travailler avec un seul panneau usiné pour différentes dimensions.
Suivre les instructions relatives aux dimensions et au placement
du panneau pour s'assurer que les panneaux de bois
personnalisés Overlay conviendront parfaitement.
A
B
C
D
C. Panneau de la grille
D. Panneau de porte
IMPORTANT :
Pour les modèles de porte simple de 36" (91,4 cm), le panneau
■
décoratif de la porte du réfrigérateur ne doit pas excéder 60 lb
(27,2 kg) et le panneau décoratif du tiroir du congélateur ne
doit pas excéder 25 lb (11,3 kg).
Pour les modèles de porte à double battant de 36" (91,4 cm),
■
le panneau décoratif de la porte du réfrigérateur ne doit pas
excéder 38 lb (17,2 kg) et le panneau décoratif du tiroir du
congélateur ne doit pas excéder 25 lb (11,3 kg).
Pour les modèles de porte à double battant de 42" (106,7 cm),
■
le panneau décoratif de la porte du réfrigérateur ne doit pas
excéder 38 lb (17,2 kg) et le panneau décoratif du tiroir du
congélateur ne doit pas excéder 30 lb (13,6 kg).
Pour les deux modèles, le poids du panneau de bois décoratif
■
de la grille supérieure ne doit pas excéder 7 lb (3,2 kg).
L'épaisseur nécessaire pour tous les panneaux est de 3/4"
■
(1,91 cm).
Cette installation ne nécessite pas de panneaux de
■
remplissage ni de panneaux d'appui.
Dimensions des panneaux de bois
personnalisés Overlay
Modèle de porte simple de 36" (91,4 cm) – panneaux
de porte et de tiroir
* 52³⁄ "
* 52³⁄ " REFRIGERATOR DOOR PANEL
8
(133.03 cm)
(133,03 cm)
Maximum Weight: 60 lbs (27.2 kg)
Poids maximum : 60 lb (27,2 kg)
20¹⁄ "
20¹⁄ "
FREEZER DRAWER PANEL
2
(52.07 cm)
(52,07 cm)
Maximum Weight: 25 lbs (11.34 kg)
Poids maximum : 25 lb (11,34 kg)
MISE EN GARDE
Risque de pincement
L'installation de panneaux de porte avec un
espacement de moins de 3/8 po (0,95 cm) entre le
panneau de porte et l'armoire adjacente augmente
le risque de pincement.
A
PANNEAU DE PORTE DU
RÉFRIGÉRATEUR
B
PANNEAU DU TIROIR DU
CONGÉLATEUR
