Homematic IP HmIP-SMI55 Mounting Instruction And Operating Manual
  1. Manuals
  2. Brands
  3. Homematic IP Manuals
  4. Security Sensors
  5. HmIP-SMI55
  6. Mounting instruction and operating manual
Homematic IP HmIP-SMI55 Mounting Instruction And Operating Manual

Homematic IP HmIP-SMI55 Mounting Instruction And Operating Manual

Motion detector for 55mm frames – indoor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Kostenloser Download der Homematic IP App!
Free download of the Homematic IP app!
Bevollmächtigter des Herstellers:
Manufacturer's authorised representative:
eQ-3 AG
Maiburger Straße 29
26789 Leer / GERMANY
www.eQ-3.de

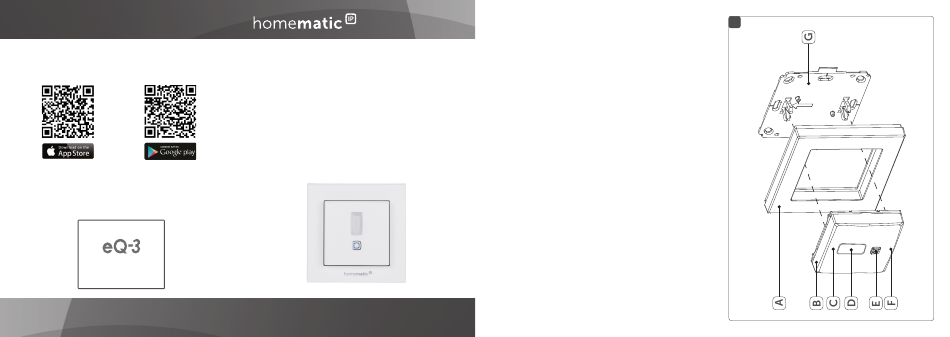

Montage- und Bedienungsanleitung
Mounting instruction and
operating manual
Bewegungsmelder für 55er
S. 1
Rahmen – innen
Motion Detector for 55mm
p. 24
frames – indoor
HmIP-SMI55
Lieferumfang
Anzahl
Bezeichnung
1
Homematic IP Bewegungsmelder für 55er
Rahmen – innen
1
Wechselrahmen
1
Montageplatte
2
Doppelseitige Klebestreifen
2
Schrauben 3,0 x 30 mm
2
Dübel 5 mm
2
1,5 V LR03/Micro/AAA Batterien
1
Bedienungsanleitung
Dokumentation © 2017 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
151775
Version 1.0 (10/2017)
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HmIP-SMI55 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Homematic IP HmIP-SMI55

Summary of Contents for Homematic IP HmIP-SMI55

  • Page 1 Lieferumfang Anzahl Bezeichnung Homematic IP Bewegungsmelder für 55er Rahmen – innen Montage- und Bedienungsanleitung Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Wechselrahmen Mounting instruction and operating manual Montageplatte Doppelseitige Klebestreifen Bewegungsmelder für 55er S. 1 Schrauben 3,0 x 30 mm Rahmen –...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Hinweise zur Anleitung ..........2 Gefahrenhinweise ............2 Funktion und Geräteübersicht ........4 Allgemeine Systeminformationen ......5 Montage ................6 Klebestreifenmontage ............6 Schraubmontage ..............7 Montage in Mehrfachkombinationen ......10 Inbetriebnahme .............11 Funktionstest ..............13 Bedienung ..............13 Batterien wechseln ............13 10 Fehlerbehebung ............

  • Page 4: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen.
  • Page 5 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kin- dern nicht damit zu spielen. Lassen Sie das Ver- packungsmaterial nicht achtlos liegen.

  • Page 6: Funktion Und Geräteübersicht

    Bewegungen und dank eines integrierten Däm- merungssensors auch die Umgebungshelligkeit. Zusätz- lich verfügt das Gerät über zwei Tasten, mit denen andere Homematic IP Geräte gesteuert werden können, um z. B. Licht ein- oder auszuschalten. Mit einer Erfassungsreichweite von bis zu 6 Metern und einem Erfassungswinkel von ca.

  • Page 7: Allgemeine Systeminformationen

    Bewegungsmelder (Elektronikeinheit) Taste Kanal 1 PIR-Sensor Systemtaste (Anlerntaste und LED) Taste Kanal 2 Montageplatte Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic  IP Funkprotokoll. Alle Geräte Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden.

  • Page 8: Montage

    Montage Montage Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. Sie können den Bewegungsmelder entweder im mit- gelieferten Wechselrahmen (A) montieren oder ihn bequem in eine bestehende Schalterserie integrieren (s. „5.3 Montage in Mehrfachkombinationen“ auf Seite 10).

  • Page 9: Schraubmontage

    Montage lösungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann. Befestigen Sie die Klebestreifen (H) auf der • Rückseite der Montageplatte (G) in den dafür vorgesehenen Markierungen. Achten Sie darauf, dass die Schrift auf der Rückseite für Sie lesbar ist (I) (s.
  • Page 10 Montage einem Stift an der Wand an (s. Abbildung 3). • Bohren Sie die vorgezeichneten Löcher. Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5  mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern. •...
  • Page 11 Montage • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sach- schäden. Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse erfor- derlich:...

  • Page 12: Montage In Mehrfachkombinationen

    Montage Montage in Mehrfachkombinationen Sie können den Bewegungsmelder sowohl mit dem mit- gelieferten Rahmen (A), als auch mit Rahmen anderer Hersteller verwenden oder die Elektronikeinheit (B) in ei- nen Mehrfachrahmen integrieren. Sie können die Mon- tageplatte (G) flexibel mit Klebestreifen oder Schrauben an der Wand befestigen.

  • Page 13: Inbetriebnahme

    Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Inbetriebnahme beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.
  • Page 14 Inbetriebnahme Sie können den Anlernmodus manuell für weite- re 3 Minuten starten, indem Sie die Systemtaste (E) kurz drücken (s. Abbildung 5). • Das Gerät erscheint automatisch in der Home- matic IP App. • Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code.

  • Page 15: Funktionstest

    Funktionstest Funktionstest Der Funktionstest wird nur aktiviert, wenn der Bewegungsmelder bereits angelernt wurde. Bis 10 Minuten nach dem Anlernen oder nach dem Ein- legen der Batterien (wenn das Gerät bereits angelernt ist) signalisiert die Geräte-LED (E) erkannte Bewegungen. Die Geräte-LED blinkt währenddessen rot. Auf diese Weise lassen sich der Erfassungsbereich und die Emp- findlichkeit direkt am Sensor überprüfen.
  • Page 16 Batterien wechseln achten Sie dabei die richtige Polung der Batterien. Um die Batterien des Bewegungsmelders zu wechseln, gehen Sie wie folgt vor: • In montiertem Zustand lässt sich die Elektronik- einheit (B) des Bewegungsmelders einfach aus dem Rahmen (A) und von der Montageplatte (G) ziehen.

  • Page 17: Fehlerbehebung

    Fehlerbehebung durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! Fehlerbehebung...

  • Page 18: Befehl Nicht Bestätigt

    Erreichen des 1 %-Limits nicht mehr sen- den, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht.

  • Page 19: Fehlercodes Und Blinkfolgen

    Fehlerbehebung durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes rotes Leuchten der Geräte-LED (E) angezeigt und kann sich durch temporär fehlende Funk- tion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stun- de) ist die Funktion des Gerätes wiederhergestellt.
  • Page 20 Fehlerbehebung Kurzes oran- Batterien leer Tauschen Sie die ges Leuchten Batterien des Gerätes (nach grüner aus (s. „9 Batterien oder roter wechseln“ auf Seite Empfangs- 13). meldung) Kurzes oran- Anlernmodus Geben Sie die letzten ges Blinken aktiv vier Ziffern der Gerä- (alle 10 s) (für 3 Minuten) te-Seriennummer zur...

  • Page 21: Wiederherstellung Der Werkseinstellungen

    Wiederherstellung der Werkseinstellungen 1x oranges Testanzeige Nachdem die Test- und 1x grünes anzeige erloschen Leuchten ist, können Sie (nach dem fortfahren. Einlegen der Batterien) Langes und Aktualisierung Warten Sie, bis das kurzes oran- der Gerätesoft- Update beendet ist. ges Blinken ware (OTAU) (im Wechsel) Wiederherstellung der...

  • Page 22: Wartung Und Reinigung

    Wartung und Reinigung halten Sie gleichzeitig die Systemtaste (E) für 4 s gedrückt, bis die LED schnell orange zu blinken beginnt (s. Abbildung 5). • Lassen Sie die Systemtaste wieder los. • Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.

  • Page 23: Allgemeine Hinweise Zum Funkbetrieb

    Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-SMI55 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de...

  • Page 24: Technische Daten

    Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-SMI55 Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA Stromaufnahme: 50 mA max. Batterielebensdauer: 2 Jahre (typ.) Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T): Ohne Rahmen: 55 x 55 x 20 mm...
  • Page 25 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
  • Page 26 Package contents Quantity Description Homematic IP Motion Detector for 55mm frames – indoor Clip-on frame Mounting plate Double-sided adhesive strips Screws 3.0 x 30 mm Plugs 5 mm 1.5 V LR03/micro/AAA batteries User manual Documentation © 2017 eQ-3 AG, Germany All rights reserved.
  • Page 27 Table of contents Information about this manual........26 Hazard information ............26 Function and device overview ........28 General system information ........29 Mounting ................30 Adhesive strip mounting ..........30 Screw mounting..............31 Installation in multiple combinations ......34 Start-up ................35 Function test ..............37 Operation ...............

  • Page 28: Information About This Manual

    Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP component. Keep the manual so you can refer to it at a later date if you need If you hand over the device to other persons for use, please hand over this manual as well.
  • Page 29 Hazard information The device may only be operated in dry and dust-free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, excessive cold and mechanical loads. The device is not a toy; do not allow children to play with it.

  • Page 30: Function And Device Overview

    It is compatible with a number of differ- ent surfaces including furniture, brick walls, tiles or glass. It is also possible to integrate the Homematic IP Motion Detector into existing switches.

  • Page 31: General System Information

    Mounting plate General system information This device is part of the Homematic  IP smart home system and works with the Homematic IP radio pro- tocol. All devices of the system can be configured comfortably and individually with the Homematic IP smartphone app.

  • Page 32: Mounting

    Mounting Mounting Please read this entire section before starting to mount the device. You can use the supplied clip-on frame (A) to mount the motion detector or easily integrate it into an existing switch range (see “5.3 Installation in multiple combina- tions”...

  • Page 33: Screw Mounting

    Mounting Fix the adhesive strips (H) on the back side of • the mounting plate (G) in the provided area. You should be able to read the letters on the back side (I) (see figure 2). • Remove the protective film from the adhesive strips.
  • Page 34 Mounting If you are working with a stone wall, drill the marked two 5 mm holes and insert the plugs supplied. If you are working with a wooden wall, you can pre-drill 1.5 mm holes to make screws easier to insert. Use the supplied screws and plugs (L) to fasten •...
  • Page 35 Mounting Incorrect installation also means that you are running the risk of serious damage to property, e.g. because of a fire. You may be personally liable in the event of injuries or damage to property. Contact an electrical installer! Specialist knowledge required for installation: The following specialist knowledge is particularly important during installation: •...

  • Page 36: Installation In Multiple Combinations

    Mounting Installation in multiple combinations You can mount the motion detector with the attach- ment frame (A) provided or use it with frames of other manufacturers as well as integrate the electronic unit (B) into a multi-gang frame. You can flexibly fix the mounting plate (G) to the wall using adhesive strips or screws.

  • Page 37: Start-Up

    Start-up Please read this entire section before starting to use the device. First set up your Homematic IP Access Point via the Homematic IP app to enable operation of other Homematic IP devices within your system. For further information, please refer to the oper- ating manual of the Access Point.
  • Page 38 3 minutes by pressing the system button (E) briefly (see figure 5). • Your device will automatically appear in the Homematic IP app. • To confirm, please enter the last four digits of the device number (SGTIN) in your app or scan the QR code.

  • Page 39: Function Test

    Function test Function test The function test is only activated if the motion detector has already been taught-in. Up to 10 minutes after teaching-in or inserting the bat- teries (if the device has already been taught-in), the de- vice LED (E) indicates detected movements. Meanwhile, the device LED flashes red.

  • Page 40: Replacing Batteries

    Replacing batteries Replacing batteries If an empty battery is displayed via the app or the device (see “10.4 Error codes and flashing sequences” on page 41), replace the used batteries by two new LR03/mi- cro/AAA batteries. You must observe the correct battery polarity.

  • Page 41: Troubleshooting

    Depending on the particular load, it may be possible to send transmissions again repeatedly, once the batteries have been allowed a brief recovery period. If the battery voltage is too weak, this will be displayed in the Homematic IP app and directly on the device via...

  • Page 42: Command Not Confirmed

    In the 868 MHz frequency range we use, the maximum transmission time of any device is 1% of an hour (i.e. 36 seconds in an hour). Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed...

  • Page 43: Error Codes And Flashing Sequences

    Troubleshooting and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached. However, repeated and radio-intensive teach- in processes mean that it may be reached in isolated in- stances during start-up or initial installation of a system. If the duty cycle is exceeded, this is indicated by one long red lighting of the device LED (E), and may manifest itself in the device temporarily working incorrectly.
  • Page 44 Troubleshooting 1x long red Transmission Please try again (or lighting failed or duty see sec. “10.3 Duty cycle limit is cycle” on page reached 40). Short orange Batteries Replace the batteries lighting (after empty of the device (see “9 green or red Replacing batteries”...

  • Page 45: Restore Factory Settings

    Restore factory settings 1x orange Test display Once the test display and 1 x green has stopped, you can lighting (after continue. inserting bat- teries) Long and Device soft- Wait until the update short orange ware update is completed. flashing (alter- (OTAU) nating) Restore factory settings...

  • Page 46: Maintenance And Cleaning

    Maintenance and cleaning ing orange (see figure 5). • Release the system button again. • Press and hold down the system button again for 4 seconds, until the LED lights up green. • Release the system button to finish the proce- dure.

  • Page 47: General Information About Radio Operation

    Hereby, eQ-3 AG, Maiburger Str. 29, 26789 Leer/Germany declares that the radio equipment type Homematic  IP HmIP-SMI55 is in compliance with Directive 2014/53/ EU. The full text of the EU declaration of conformity available following...

  • Page 48: Technical Specifications

    Technical specifications Technical specifications Device short description: HmIP-SMI55 Supply voltage: 2x 1.5 V LR03/micro/AAA Current consumption: 50 mA max. Battery life: 2 years (typ.) Degree of protection: IP20 Ambient temperature: 5 to 35 °C Dimensions (W x H x D):...
  • Page 49 Technical specifications Instructions for disposal Do not dispose of the device with regular do- mestic waste! Electronic equipment must be disposed of at local collection points for waste electronic equipment in compliance with the Waste Electrical and Electronic Equipment Di- rective.
  • Page 50 Technical specifications...
