Harman JBL CPi2000 User Manual

Hide thumbs Also See for JBL CPi2000:
Table of Contents

Advertisement

Quick Links

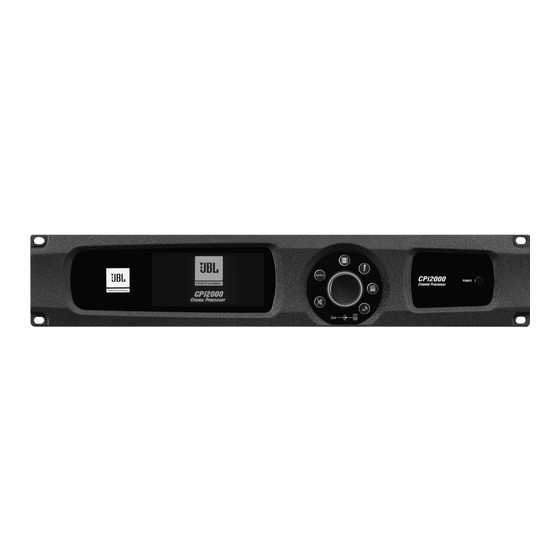

CPi2000 Cinema Processor
User Guide
HALL 1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JBL CPi2000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Harman JBL CPi2000

Summary of Contents for Harman JBL CPi2000

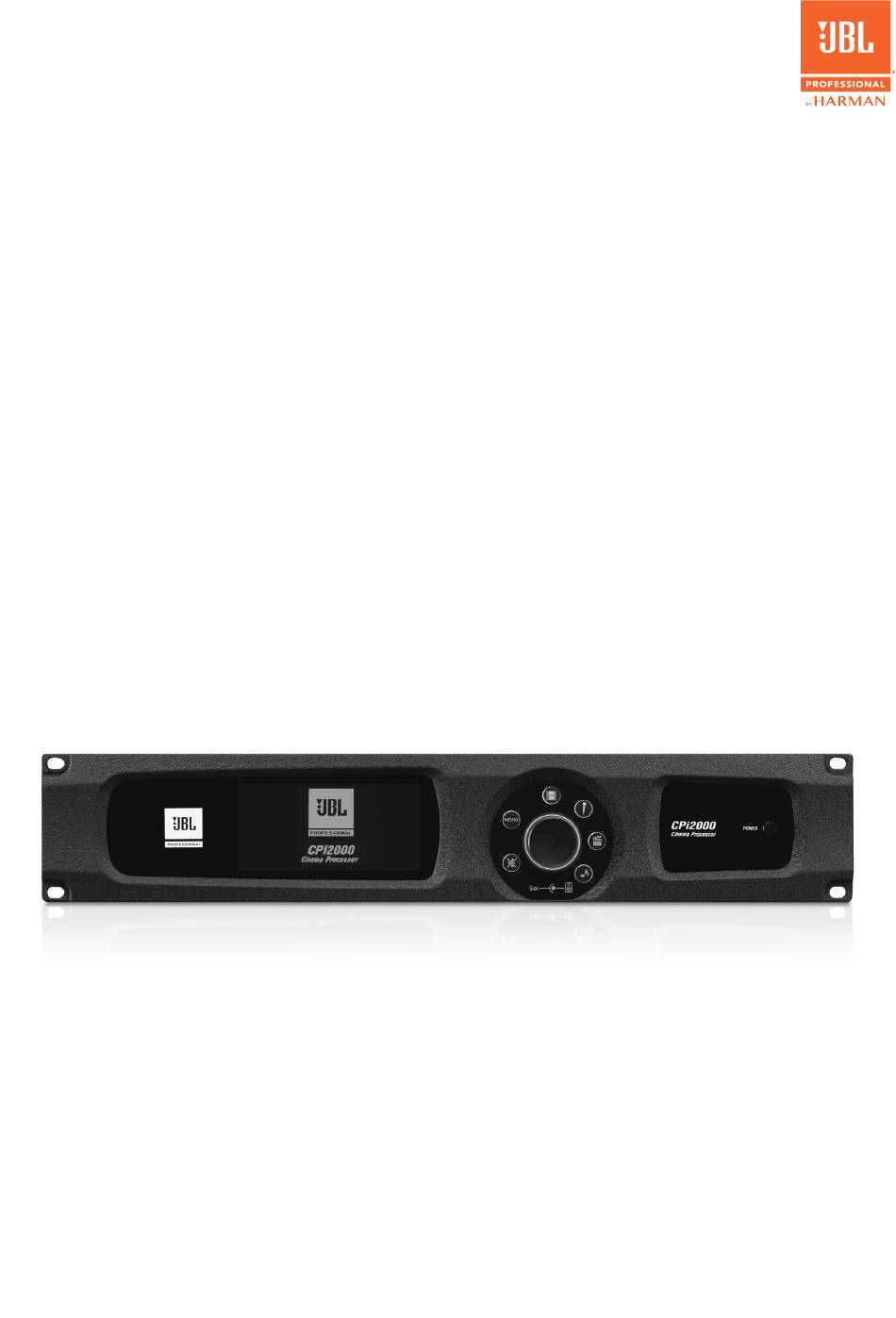

  • Page 1 CPi2000 Cinema Processor User Guide HALL 1...
  • Page 2 Please read this manual carefully before using the product for the first time! Professional Contacts Contact the JBL Professional Distributor in your area. A complete list of JBL Professional international distributors is available at www.jblpro.com. Customer Service 400 166 7806 Monday - Friday 9:00am - 6:00pm Website...

  • Page 3: Table Of Contents

    TABLE OF CONTENTS SAFETY INSTRUCTIONS ..............................4 WARRANTY INFORMATION ............................6 INTRODUCTION ................................7 PANEL OVERVIEW ................................. 8 FRONT PANEL ..............................8 REAR PANEL ..............................13 INSTALLATION ................................15 MOUNTING ................................. 15 QUICK CONNECTION............................16 RESETTING .................................. 18 MENU STRUCTURE..............................19 CONNECTOR PIN-OUT ..............................

  • Page 4: Safety Instructions

    SAFETY INSTRUCTIONS For your own safety and to avoid invalidation of the warranty please read this section carefully. IMPORTANT SYMBOLS Caution Alerts the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Warning Alerts the user to the presence of uninsulated “dangerous voltage”...
  • Page 5 damaged in any way such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped. •...

  • Page 6: Warranty Information

    WARRANTY INFORMATION The JBL Limited Warranty on CPi2000 is in effect for three years from the date of the first consumer purchase. Who Is Protected By This Warranty? Your JBL Warranty protects the original owner and all subsequent owners so long as: A.) Your JBL product has been purchased in China Sales Area (This Warranty does not apply to JBL products purchased elsewhere.

  • Page 7: Introduction

    INTRODUCTION CPi2000 is a cinema processor developed by JBL to provide audio enhancement and volume control for digital cinemas. It features D/A convertor, room EQ tuning, volume control and system fault detection and can be configured through a tailor-designed GUI software. CPi2000 offers four input options –...

  • Page 8: Panel Overview

    PANEL OVERVIEW FRONT PANEL 1. LCD Display The LCD display is 320x160 pixels. When the unit is powered on, the home screen is displayed, where the hall name, IP address and the global output volume are shown. Home Screen The following icons may appear on the display: •...
  • Page 9 • INPUT LEVEL The INPUT LEVEL screen is used to monitor and select an input source. To select one of the following input sources: • Analog Input (5 @ rear panel) - Press the Analog Input button (3 @ front panel). •...
  • Page 10 • 5.1/7.1 INPUT The 5.1/7.1 INPUT screen is where the input source processing can be selected. The default setting is 5.1 input. Please note, if the unit is set to 5.1 input, BLS and BRS will copy audio signals from LS and RS respectively. 5.1/7.1 INPUT Screen •...
  • Page 11 RETURN TO PANEL Screen 3. Analog Input Button By pressing the Analog Input Button, input source from the Analog Input Connector (5 @ rear panel) will be used and the button will illuminate to indicate the selection. 4. Mic Input Button By pressing the Mic Input Button, input source from the Mic Input Connector (2 @ rear panel) will be used and the button will illuminate to indicate the selection.
  • Page 12 controls, set the global output volume, and navigate through menu screens or edit parameters. • To unlock front panel controls (only operatable when the CPi2000 is controlled through front panel controls other than its GUI software) 1) Long press the Encoder for 2 seconds. Menu Long press 2 seconds to unlock.

  • Page 13: Rear Panel

    REAR PANEL 1. AC Power Input The AC Power Input accepts mains power of 100-240 VAC, 50-60Hz, 20W. Please connect the AC power cable provided by the manufacturer. NOTE: Ensure the power cable is disconnected from the power supply before installing the unit or doing any service job.
  • Page 14 5. Analog Input The 8-channel Analog Input uses a female HD-25 connector and is designed to receive 300mV (ref) inputs from external sources. 6. USB Connector This Type-A USB connector can connect to a USB flash disk from preset saving or loading. 7.

  • Page 15: Installation

    INSTALLATION MOUNTING NOTE: Ensure the power cable is disconnected from the power supply before installing the unit. NOTE: Please ensure all the rack-mounted devices are properly grounded (earthed). CPi2000 occupies 2U space and can be placed on a solid and stable surface or mounted on a standard equipment rack.

  • Page 16: Quick Connection

    QUICK CONNECTION NOTE: Ensure all the devices are powered off before connection. NOTE: Turn all the volume controllers of each device to the lowest before connection. NOTE: Always power on the amplifiers last and power off the amplifiers first. To start a quick connection of your theatre audio system, please refer to Figure "Quick Connection Guide". 1.
  • Page 17 CPi2000 Cinema Processor User Guide...

  • Page 18: Resetting

    RESETTING CPi2000 can be reset using the front panel controls. Such resetting will erase all user data and restore the firmware to factory default. Hence, please save all the device files properly before resetting. To restore your CPi2000 to factory settings: 1.

  • Page 19: Menu Structure

    MENU STRUCTURE Analog Input Mic Input INPUT LEVEL Digital Input Music Input Channel Output Level OUTPUT LEVEL Mute / Unmute DHCP / Static IP Address IP ADDRESS Subnet Mask Gateway MENU 5.1 / 7.1 INPUT FAULT DETECTION Load Save Eject Return RETURN TO PANEL Firmware Version...

  • Page 20: Connector Pin-Out

    CONNECTOR PIN-OUT 1. Backup DC Power Input Connector XLR Pin Connection +12V input +12V input Ground Ground 5 (shell) Ground 2. Mic Input XLR Male Plug Connection Ground / Screen For unbalanced use, connect Pin 1 to 3. Hot (+) (for balanced signal) Cold (-) 3.
  • Page 21 4. Analog Input / Analog Output 1 / Redundant Output HD-25 Connector Connection BLS - BRS - LS - (Analog Input - Female) RS - SW - BLS + BRS + (Analog Output 1 & Redundant Output - Male) LS + RS + SW + 5.
  • Page 22 Channel Assignment of Analog Output 2 Tri-Amp Bi-Amp Passive HD-15 Connectors Channel Output Channel Output Channel Output Left MF Left LF Left LEFT 1 Left HF Left HF Right Left LF Null Null L/R 2 Right LF Null Null Center MF Center LF Center CENTER 1...

  • Page 23: Specifications

    SPECIFICATIONS INPUT Connector Female HD-25 Balanced Digital Input Impedance 110 Ohms Input level 0.5 - 10 Vpp Connector Female HD-25 Balanced or Unbalanced Analog Input Impedance 50K Ohms (Balanced) or 25K Ohms (Unbalanced) Max. input level +14.2 dBu Connector Female XLR Balanced or Unbalanced Impedance 660 Ohms (Balanced) or 330 Ohms (Unbalanced) Mic Input...
  • Page 24 CPi2000 Cinema Processor User Guide SZ 27/11/2017...
  • Page 25 CPi2000影院处理器 用户手册 HALL 1...
  • Page 26 首次使用本设备前，请仔细阅读用户手册！ 联系方式： 请联系您所在国家或地区的JBL Professional经销商。 有关JBL Professional全球经销商的信息与联系方式，请登录网站：www.jblpro.com。 客户服务热线： 400 166 7806 周一至周五 9:00am - 6:00pm 网址： www.jblpro.com 产品注册： 在线注册产品，请登录www.jblpro.com/registration。 CPi2000 影院处理器 用户手册...
  • Page 27 目录 安全须知..................................4 质保信息..................................6 产品简介..................................7 面板概览..................................8 前面板 ................................8 后面板 ................................13 安装连接..................................15 安装 ..................................15 快速连接 ................................16 重置..................................... 18 面板菜单结构................................19 连接器针脚定义................................. 20 规格参数..................................23 CPi2000 影院处理器 用户手册...

  • Page 28: 安全须知

    安全须知 员。如有以下情形出现，必须对设备进行检 修：电缆或插头损坏、液体渗入、异物掉入、 淋雨受潮、无法正常运行或设备摔落等。 为确保用户安全与避免保修条款失效，请仔细 阅读本章节。 • 必须使用厂商指定或随同设备出售的活动机 柜、底座、三脚架、支架与作业台。使用活 动机柜时，请小心谨慎以防机柜与设备侧 安全标识 翻。 注意 • 严禁在设备上方放置明火，如点燃的蜡烛、 香烟等。 用于提醒用户注意产品相关文件中出现的 重要操作与维护（维修）说明。 • 设备内不含用户可自行维修的元件。如需维 护检修，请通过JBL授权经销商咨询相关有资 警示 质的维修人员。 用于提醒用户注意产品中存在无绝缘保护 • 电源插座应位于设备附近，方便使用。 的“危险电压”，防止触电危险。 保护听力 本设备必须接地！在任何情况下，设备电 本设备输出的音频信号如长时间通过监听 源必须保持接地良好！ 音箱或耳机监听，可能对听力造成损害。 安全须知 设备的所有检修维护均由JBL或JBL授权代 理商实施。因非授权人员维修、维护或修 • 仔细阅读本用户手册。 理所造成的任何损失或损坏，JBL不予承 担责任。 • 妥善保管本用户手册。...
  • Page 29 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 多溴联苯 多溴二苯醚 铅（Pb）及 汞（Hg）及 镉（Cd）及 六价铬（Cr(VI)）及 其化合物 其化合物 （PBB） （PBDE） 其化合物 其化合物 印制电路板 线材 除印制电路板外 的其他电子组件 金属件 包装材料 O：表示该有毒有害物质在该部件所有均质材料中的含量均在SJT 11363-2014规定的限量要求以下。 X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJT 11363-2014规定的限量要求。 根据中国电子行业标准SJT11364-2014和相关的中国政府法规，本产品及其某些内部或外部组件上可能带有环保使用 期限标识。取决于组件和组件制造商。产品及其组件上的使用期限标识可能有所不同。组件上的使用期限标识优先于 产品上任何与之相冲突的或不同的环保使用期限标识。 此标识适用于在中华人民共和国销售的电子信息产品。 标识中间的数字为环保使用期限的年数。 CPi2000 影院处理器 用户手册...

  • Page 30: 质保信息

    质保信息 自用户首次购买之日起，JBL对CPi2000提供3年有限质保，质保年限见随箱包装质保卡。 哪些人可以享受质保服务？ JBL产品的初始购买者以及相关所有人如需享受JBL质保服务，应满足以下两项条件：A.） 您的JBL产品是 在中国地区购买。（本质保不适用于在其他地区购买的JBL产品。在其他地区购买JBL产品的用户，请联系 当地JBL经销商了解质保相关信息。）；B.） 享受质保服务前，必须出示标有购买日期的购买单据原件。 JBL质保覆盖范围 JBL质保服务覆盖所有材料与工艺缺陷，但不包含以下情况：因事故、误用、滥用、擅自修改产品或疏忽 而造成的损坏；运送过程中造成的损坏；未遵守指引手册规定而造成的损坏；由非JBL授权人员维修而造 成的损坏；基于销售方失实陈述而提出的索赔；以及存在序列号污损、被修改或擦除等情况的JBL产品。 费用承担 质保范围内因维修所产生的所有人工与材料费用均由JBL承担。请妥善保管产品的原始包装，否则，因更 换包装而产生的费用将由购买者承担。有关运费问题，请参阅下一节内容。 如何获得质保服务 如果您所购买的JBL产品需要质保服务，请联系您所购买产品的经销商或哈曼授权服务中心（热线电 话：400 166 7806）。获取JBL质保服务前，您必须出示购买单据原件，以便确定产品购买日期。未获得 JBL明确许可，请勿将您的JBL产品送返哈曼授权服务中心。您需要承担产品送返哈曼授权服务中心的运输 费用。如产品维修属于质保覆盖范围，我们将承担产品的回程运费。 默示担保 所有默示担保，包括商销性担保与适合特定用途的默示担保，其有效期仅限于本有限质保的有限期内。 免责担保 JBL有限质保范围内的维修或更换（由我方决定）仅限于任何存在缺陷的产品本身，不包含任何附带或间 接损坏。部分国家不允许限制默示担保有效期，并且/或者不允许出现免责担保条款，因此，上述默示担保 或免责担保可能不适用于您的产品。本有限质保书授予您指定的法律权利，您也可能享有其它权利，具体 视所在国家而定。 CPi2000 影院处理器 用户手册...

  • Page 31: 产品简介

    产品简介 CPi2000 影院处理器由 JBL 研发生产，主要用于数字影院的音效提升与音量控制。CPi2000 搭载高性能数模 转换器，提供均衡设置、音量控制与系统故障检测等功能，并配有专门设计的图形用户界面软件。 CPi2000 提供四种输入接口—模拟输入、数字输入、非同步输入与单声道话筒输入。模拟输入与数字输入 用于连接影院影音服务器以输入音频信号。非同步输入可连接 CD 或 DVD 播放器，接入线性立体声信号， 用于背景音乐播放。话筒输入常用于连接 RTA 话筒，用于辅助房间均衡设置。 CPi2000 设有 10 个 HD-15 模拟输出接口，支持被动、双线分音、三线分音音频连接。25- 针式模拟输出接 口可用于连接第三方音频系统。如设备出现运行故障，冗余输出接口（需与模拟输入接口同时使用）将旁 通 CPi2000 系统，直接输出音频信号。 前面板 LCD 显示屏持续监控各通道的运行状况，并可快速设置系统全局输出音量。简易直观的专用图形用 户界面软件将帮助用户快速搭建影院音频系统。 CPi2000 提供 1/3 倍频程图示均衡器，通过图形用户界面可对音频系统进行精准设置。内置多个分频预置， 支持各类影院扬声器连接。 CPi2000 可搭配 CROWN 影院功放与 JBL 影院扬声器使用，可自动检测下游故障，并通过 RJ45 端口将故障 信息发送至...

  • Page 32: 面板概览

    面板概览 前面板 1. LCD 显示屏 该 LCD 显示屏具有 320x160 像素分辨率。设备开机后，LCD 显示屏将弹出主页面，显示放映厅名称、IP 地 址与全局输出音量。 主页面 LCD 显示屏可能出现以下图标 ： • 表示 CPi2000 的交流电源输入端口（1 @ 后面板）连接正常。 • 表示 CPi2000 的备用直流电源输入端口（10 @ 后面板）连接正常。 • 表示 CPi2000 的 USB 端口（6 @ 后面板）出现短路。 • 可能在以下情况出现 ： CPi2000 正通过前面板控制，且前面板控件已闲置...
  • Page 33 • 数字输入（4 @ 后面板）- 轻按数字输入按键（5 @ 前面板） 。 话筒输入（2 @ 后面板）- 轻按话筒输入按键（4 @ 前面板） 。 • 音乐（非同步）输入（3 @ 后面板）- 轻按音乐（非同步）输入按键（6 @ 前面板） 。 • 输入音量页面将以白色背景显示被选输入音源。例如，轻按话筒输入按键选中话筒音源，页面中的 将转为 。 输入音量页面 输出音量【OUTPUT LEVEL】 • 输出音量页面用于监控设备的全局输出音量以及各通道的输出音量。如需编辑各通道的输出音量， 应使用 CPi2000 专有用户界面软件。 输出音量页面 • IP 地址【IP ADDRESS】 IP 地址页面用于监控或编辑设备的网络设置参数，如...
  • Page 34 5.1/7.1输入页面 故障检测【FAULT DETECTION】 • 故障检测页面以滚动方式显示设备检测到的各类故障信息。 故障检测页面 • USB 页面用于设备预设文件的导入与导出。用于存储预设文件的 USB 驱动盘应连接至设备的 USB 端 口（6 @ 后面板） 。USB 文件导入导出可方便用户复制本设备设置至其它 CPi2000 或用于系统升级前 的设置文件备份。 USB页面 • 返回主页【RETURN TO PANEL】 返回主页页面显示 CPi2000 的当前固件版本信息。LCD 显示屏为返回主页页面时，轻按音量 / 编辑旋 钮（9 @ 前面板） ，显示屏将退回至主页面。 返回主页页面 CPi2000 影院处理器 用户手册...
  • Page 35 3. 模拟输入按键 轻按模拟输入按键，模拟输入接口（5 @ 后面板）处的输入信号将被选用。此时，该按键将以长亮显示。 4. 话筒输入按键 轻按话筒输入按键，话筒输入接口（2 @ 后面板）处的输入信号将被选用。此时，该按键将以长亮显示。 5. 数字输入按键 轻按数字输入按键，数字输入接口（4 @ 后面板）处的输入信号将被选用。此时，该按键将以长亮显示。 6. 音乐（非同步）输入按键 轻按音乐（非同步）输入按键，音乐（非同步）输入接口（3 @ 后面板）处的输入信号将被选用。此时， 该按键将以长亮显示。 7. 电源按键 电源按键用于开启或关闭设备的电源。 注意 ： 安装设备或进行维修操作前，请确保设备电源已完全切断（即设备电源线已与电源插座 断开） 。 注意 ： 如遇雷雨天气或设备长时间停机，请拔下电源插头。 8. 哑音按键 轻按哑音按键可开启或关闭全局输出音量的哑音设置。哑音设置开启时，该按键将以长亮显示。 9. 音量 / 编辑旋钮 音量 / 编辑旋钮支持长按、短按与旋转操作，可用于解锁前面板控件、调节全局输出音量、菜单页面导航 与参数设置编辑等。...
  • Page 36 • 如需调节全局输出音量 ： 1) 确保 LCD 显示屏已退回至主页面。 2) 顺时针旋转旋钮以调高音量 , 或逆时针旋转以调低音量。 顺时针旋转调高音量。 • 如需在菜单页面中导航子菜单或参数 ： 1) 轻按菜单按键（2 @ 前面板） ，切换 LCD 页面至菜单页面。 2) 旋转旋钮选择需查看或编辑的子菜单。 3) 短按旋钮进入下一级菜单或确认当前参数设置。 Menu 旋转以导航至各子菜 短按以确认参数编辑或 单或参数。 导航至下一级菜单。 CPi2000 影院处理器 用户手册...

  • Page 37: 后面板

    后面板 1. 交流电源输入 该交流电源输入接口的电源要求为 100-240VAC 50-60Hz 20W。请使用厂商提供的交流电源线连接该接口。 注意 ： 安装设备或进行维修操作前，请确保设备电源已完全切断（即设备电源线已与电源插座 断开） 。 注意 ： 如遇雷雨天气或设备长时间停机，请拔下电源插头。 2. 话筒输入 该话筒输入采用 XLR 接口，通常用于连接 RTA 话筒进行系统音频均衡设置，可输入平衡或非平衡信号，增 益调节范围为 -∞ dB - 40 dB。该话筒输入设有 +12V 幻象电源，可通过用户界面软件开启或关闭。 轻按话筒输入按键（4 @ 前面板） ，该话筒输入端口的输入信号将被选用。 3. 音乐（非同步）输入 该音乐（非同步）输入采用一对 RCA 接口，用于连接 CD 或 DVD 播放器等设备，输入立体声信号。 轻按音乐（非同步）输入按键（6 @ 前面板）...
  • Page 38 7. 冗余输出【REDUNDANT OUTPUT】 该冗余输出采用 HD-25 接口（公头） ， 用于出现运行故障时旁通设备系统， 将音频信号直接输出至下游设备。 （注意 ： 冗余输出端口必须与模拟输入【ANALOG INPUT】 （5 @ 后面板）同时使用。 ） 8. 局域网端口【LAN】 该局域网端口采用 RJ45 接头，带 LED 指示灯，可用于 TMS（Theatre Management System，影院管理系统） 系统通讯，或用于连接控制电脑，进行用户界面软件操作或固件更新。 9. 模拟输出 1【ANALOG OUTPUT 1】 该模拟输出 1 采用 HD-25 接口（公头） ，支持 8 通道输出，用于连接第三方音频系统。 10.

  • Page 39: 安装连接

    安装连接 安装 注意：安装设备前，请确保设备电源已完全切断（即设备电源线已与电源插座断开）。 注意：确保所有机架安装设备均接地良好。 CPi2000采用2U机身设计，可直接放置于水平稳固的作业台面或固定安装于标准机架。 如采用机架安装，应使用固定螺丝，将设备前面板固定于机架。见图“机架安装”。 为避免噪音干扰，应将设备远离功放安装。为确保通风良好，设备上方与下方应留出1U的开放空间，并确 保所有通风口均无阻塞。 单位：mm 尺寸 机架 1U 空间 1U 空间 使用固定螺丝，将CPi2000 前面板固定于机架 机架安装 CPi2000 影院处理器 用户手册...

  • Page 40: 快速连接

    快速连接 注意：连接前，请确保所有设备电源已关闭。 注意：连接前，请确保所有设备的音量控件均调至最低位。 注意：开启或关闭系统中的功放时，应遵循“后开先关”原则。 如需快速搭建影院音频系统，请参考下方步骤与“快速连接示例”图进行操作： 连接输入设备，如话筒、CD/DVD 播放器、影音服务器、控制电脑等。 连接输出设备，如功放、扬声器等。 连接设备电源。 开启所有设备电源。 完成上述步骤后，使用CPi2000专有用户界面软件即可对整个音频系统进行详细设置，并通过前面板控件与 LCD显示屏对系统状态进行监控。 CPi2000 影院处理器 用户手册...
  • Page 41 CPi2000 影院处理器 用户手册...
  • Page 42 重置 使用前面板控件可快速将CPi2000重置至出厂设置。该重置操作仅将设备的固件恢复至出厂状态，不对用户 的各项参数设置造成影响（但不含IP地址设置）。 CPi2000重置步骤： 同时按住话筒输入按键（4 @ 前面板）与哑音按键（8 @ 前面板）。 开启电源按键（7 @ 前面板）。 持续按住话筒输入按键与哑音按键约10秒，直至LCD显示屏显示“RESTORING FACTORY RESETTINGS NOW”（正在恢复出厂设置）。 正在恢复出厂设置 释放按键，等候约20秒，直至CPi2000完成重置与重启。 当LCD显示主页面，则表示设备已准备就绪。 主页面 CPi2000 影院处理器 用户手册...

  • Page 43: 面板菜单结构

    面板菜单结构 模拟输入 话筒输入 输入音量 数字输入 音乐输入 通道输出音量 输出音量 哑音 / 取消哑音 DHCP / 静态 IP 地址 IP 地址 子网掩码 网关 菜单 5.1 / 7.1 输入 故障检测 加载 保存 弹出 返回 返回主页 固件版本 CPi2000 影院处理器 用户手册...

  • Page 44: 连接器针脚定义

    连接器针脚定义 1. 备用直流电输入【BACKUP DC】 XLR 针脚 连接 +12V 输入 +12V 输入 接地 接地 5（外壳） 接地 2. 话筒输入 XLR接头（公头） 连接 接地/屏蔽 如需连接非平衡信号，连接 针脚1至针脚3。 热端(+) （用于连接平衡话筒输入） 冷端 (-) 3. 数字输入【DIGITAL INPUT】 HD-25 接头 连接 AES common CH 1/2 - CH 3/4 + AES common CH 5/6 - CH 7/8 +...
  • Page 45 4. 模拟输入【ANALOG INPUT】/模拟输出1【ANALOG OUTPUT 1】/冗余输出【REDUNDANT OUTPUT】 HD-25 接头 连接 BLS - BRS - LS - （模拟输入 - 母头） RS - SW - BLS + BRS + （模拟输出1 & 冗余输出 - 公头） LS + RS + SW + 5. 模拟输出2【ANALOG OUTPUT 2】（10 x HD-15接头） HD-15 接头...
  • Page 46 模拟输出2【ANALOG OUTPUT 2】通道分配 三线分音 双线分音 被动 HD-15 接头 通道 输出 通道 输出 通道 输出 Left MF Left LF Left LEFT 1 Left HF Left HF Right Left LF Null Null L/R 2 Right LF Null Null Center MF Center LF Center CENTER 1 Center HF...

  • Page 47: 规格参数

    规格参数 输入 接口 平衡HD-25（母头） 110 Ohms 数字输入 阻抗 0.5 - 10 Vpp 输入电平 接口 平衡或非平衡HD-25（母头） 50K Ohms（平衡）或 25K Ohms（非平衡） 模拟输入 阻抗 +14.2 dBu 最高输入电平 接口 平衡或非平衡XLR（母头） 660 Ohms（平衡）或 330 Ohms（非平衡） 阻抗 话筒输入 40 dB 总增益 E.I.N. >113dB，20K Hz 带宽 接口 音乐（非同步）...
  • Page 48 CPi2000影院处理器 用户手册 SZ 27/11/2017...
