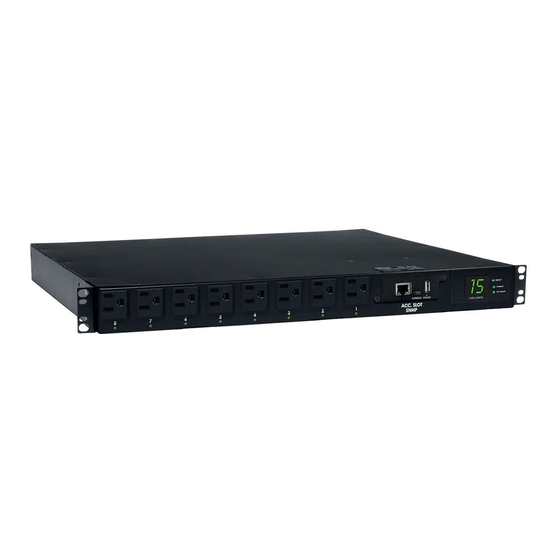

Tripp Lite PDUMH15AT Owner's Manual
Switched/metered rack pdu with automatic transfer switch
Hide thumbs
Also See for PDUMH15AT:
- Owner's manual (48 pages) ,
- Technical application bulletin (8 pages) ,
- Owner's manual (12 pages)
Advertisement
Available languages
Available languages
Quick Links
Download this manual
See also:
Owner's Manual
Owner's Manual
PDUMH15AT,PDUMH15ATNET
PDUMH20AT,PDUMH20ATNET
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an
ISOBAR6ULTRA surge protector-
a $100 value!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
16-11-164-933689.indb 1
Switched/Metered Rack PDU with
Automatic Transfer Switch
Copyright © 2016 Tripp Lite. All rights reserved.
1
2
2
2
3
5
5
7
7
9
9
10
19
1/4/2017 2:18:42 PM
Advertisement
Chapters
Related Manuals for Tripp Lite PDUMH15AT
Summary of Contents for Tripp Lite PDUMH15AT
-
Page 1: Table Of Contents
You could also win an ISOBAR6ULTRA surge protector— a $100 value! www.tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2016 Tripp Lite. All rights reserved. 16-11-164-933689.indb 1 1/4/2017 2:18:42 PM... -
Page 2: Important Safety Instructions
1. Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains instructions and warnings that should be followed during the installation, operation, and storage of this product. Failure to heed these instructions and warnings will void the product warranty. • The PDU provides convenient multiple outlets, but it DOES NOT provide surge or line noise protection for connected equipment. -
Page 3: Connecting The Pdu
Secondary. The Primary input cord is permanently attached to the rear of the PDU. The Secondary input cord is detachable and connects to the IEC power inlet at the rear of the PDU (PDUMH15AT,PDUMH15ATNET - PDUMH20AT PDUMH15AT IEC-320-C14 inlet; PDUMH20AT, PDUMH20ATNET PDUMH15ATNET PDUMH20ATNET - IEC-320-C20 inlet). - Page 4 2.2C Connect Secondary Input Cord to PDU: Although the PDU will operate without connecting the Secondary input cord, the Secondary input is required for the PDU's Automatic Transfer Switch function. PDUMH15AT, PDUMH20AT, 2.2C PDUMH15ATNET PDUMH20ATNET 2.2D Connect PDU Input Plugs: (See the Configuration and Operation section for more information.) Connect the Primary input plug...
-
Page 5: Networking The Pdu
93358E) included with this product. 3. Features Primary AC Input Power Cord (Model PDUMH15AT/15ATNET):The cord is permanently attached to the PDU and has a NEMA 5-15P plug. Primary AC Input Power Cord (Model PDUMH20AT/20ATNET): The cord is permanently attached to the PDU and has a NEMA L5-20P plug. - Page 6 3. Features Secondary AC Input Power Cord (Model PDUMH15AT/15ATNET): The detachable cord has an IEC-320-C13 connector and a NEMA 5-15P plug. Secondary AC Input Power Cord (Model PDUMH20AT/20ATNET): The detachable cord has an IEC-320-C19 connector and a NEMA L5-20P plug.
-
Page 7: Configuration And Operation
4. Configuration and Operation 4.1 Automatic Transfer Switch When the Primary and Secondary inputs are both connected to Tripp Lite UPS Systems, the PDU operates as an Automatic Transfer Switch, providing redundant input power for high availability applications. Under normal operating conditions, the PDU will distribute power from the Primary input source, switching to the Secondary input source under certain conditions. - Page 8 4. Configuration and Operation (continued) 4.1C Quick Test After installing the PDU and connecting equipment, you may test the Automatic Transfer Switch function by temporarily shutting down the UPS system connected to the Primary AC input. When the Primary input UPS is no longer supplying AC power, the PDU will switch from the Primary input to the Secondary input, and the Secondary input LED will illuminate.
-
Page 9: Technical Support
Service under this Warranty can only be obtained by your delivering or shipping the product (with all shipping or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Seller will pay return shipping charges. -
Page 10: Español
4. Configuración y Operación 4.1 Switch de Transferencia Automática 5. Soporte Técnico 6. Garantía English Français 1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support Copyright © 2016 Tripp Lite. Todos los derechos reservados. 16-11-164-933689.indb 10 1/4/2017 2:18:54 PM... -
Page 11: Instrucciones De Seguridad Importantes
1. Instrucciones de Seguridad Importantes CONSERVE ESTAS INSTRUCCIONES Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas instrucciones y advertencias anulará la garantía del producto. •... -
Page 12: Instalación Del Pdu
PDU. El cable de entrada Secundario es desprendible y se conecta a la entrada de alimentación IEC PDUMH20AT PDUMH15AT en la parte posterior del PDU (PDUMH15AT, PDUMH20ATNET PDUMH15ATNET PDUMH15ATNET - entrada IEC-320-C14; PDUMH20AT, PDUMH20ATNET - entrada IEC- 320-C20). - Page 13 2.2C Conecte el cable de entrada Secundario al PDU: a pesar de que el PDU operará sin conectar el cable de entrada Secundario, se requiere la entrada Secundaria PDUMH15AT, PDUMH20AT, 2.2C PDUMH15ATNET PDUMH20ATNET para la función del Switch de Transferencia Automática del PDU.
-
Page 14: Conexión A Red Del Pdu
WEBCARDLX (PN 93358E) incluido con este producto. 3. Características Cable de Alimentación de Entrada Primaria de CA (Modelo PDUMH15AT/15ATNET): El cable está conectado de forma permanente al PDU y tiene una clavija NEMA 5-15P . Cable de Alimentación de Entrada Primaria de CA (Modelo PDUMH20AT/20ATNET): El cable está... - Page 15 3. Características Cable de entrada de alimentación CA SecundariA (Modelo PDUMH15AT/15ATNET): El cable desprendible tiene un conector IEC-320-C13 y una clavija NEMA 5-15P . Cable de entrada de alimentación CA Secundaria (modelo PDUMH20AT/20ATNET): El cable desprendible tiene un conector IEC-320-C19 y una clavija NEMA L5-20P .
-
Page 16: Configuración Y Operación
Cuando las entradas Primaria y Secundaria están ambas conectadas a los sistemas de UPS de Tripp Lite, el PDU opera un Switch de Transferencia Automática que proporciona energía redundante de entrada para aplicaciones de alta disponibilidad. Bajo condiciones de operación normales, el PDU distribuirá... - Page 17 4. Configuración y Operación (continuación) 4.1C Prueba Rápida Después de instalar el PDU y conectar el equipo, puede probar la función de Switch de Transferencia Automática apagando temporalmente el sistema UPS conectado a la alimentación de CA Primaria. Cuando el UPS de la entrada Primaria ya no suministra energía de CA, el PDU cambiará...
-
Page 18: Soporte Técnico
El servicio bajo esta garantía sólo puede obtenerse enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 EE UU. -
Page 19: Français
4. Configuration et fonctionnement 4.1 Commutateur de transfert automatique 5. Soutien technique 6. Garantie English Español 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Droits d'auteur © 2016 Tripp Lite. Tous droits réservés. 16-11-164-933689.indb 19 1/4/2017 2:18:57 PM... -
Page 20: Consignes De Sécurité Importantes
1. Consignes de sécurité importantes CONSERVEZ CES INSTRUCTIONS Ce manuel contient des instructions et des avertissements qui doivent être respectés pendant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements annulera la garantie du produit. •... -
Page 21: Raccordement De La Pdu
à l'arrière de la PDU. Le cordon de l'entrée secondaire est amovible et se raccorde à l'entrée IEC à l'arrière de la PDUMH20AT PDUMH15AT PDU (PDUMH15AT,PDUMH15ATNET - entrée PDUMH20ATNET PDUMH15ATNET IEC-320-C14; PDUMH20AT, PDUMH20ATNET - entrée IEC-320-C20). 2.2A Pour raccorder le cordon de l'entrée secondaire :... - Page 22 2.2C Raccorder le cordon d'entrée secondaire à la PDU : Malgré le fait que la PDU fonctionnera sans raccorder le cordon d'entrée secondaire, l'entrée secondaire est PDUMH15AT, PDUMH20AT, 2.2C PDUMH15ATNET PDUMH20ATNET requise pour le fonctionnement du commutateur de transfert automatique de la PDU.
-
Page 23: Fonctionnement En Réseau De La Pdu
WEBCARDLX (n° de pièce 93358E) inclus avec ce produit. 3. Caractéristiques Cordon d'alimentation d'entrée CA principal (modèle PDUMH15AT/15ATNET) : Le cordon est attaché en permanence à la PDU et comporte une fiche d'entrée NEMA 5-15P . Cordon d'alimentation d'entrée CA principal (modèle PDUMH20AT/20ATNET) : Le cordon est attaché... - Page 24 3. Caractéristiques Cordon d'alimentation d'entrée CA secondaire (modèle PDUMH15AT/15ATNET) : Le cordon amovible est muni d'un connecteur IEC-320-C13 et d'une fiche NEMA 5-15P . Cordon d'alimentation d'entrée CA secondaire (modèle PDUMH20AT/20ATNET) : Le cordon amovible est muni d'un connecteur IEC-320-C19 et d'une fiche NEMA L5-20P .
-
Page 25: Configuration Et Fonctionnement
Circuit de Lite séparés qui sont raccordés à des sources l'installation l'installation séparées de l'alimentation du secteur. Pour une disponibilité maximum, Tripp Lite recommande d'utiliser des onduleurs SmartOnline Onduleur secondaire Onduleur principal correspondants avec une sortie d'ondes Cordon de l'entrée Cordon de l'entrée... - Page 26 4. Configuration et fonctionnement (suite) 4.1C Essai rapide Après avoir installé la PDU et raccordé l'équipement, la fonction du commutateur de transfert automatique peut subir un essai en mettant temporairement hors tension l'onduleur branché à l'entrée CA principale. Lorsque l'onduleur de l'entrée principale ne fournit plus l'alimentation CA, la PDU commutera de l'entrée principale à...
-
Page 27: Soutien Technique
à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenue qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. - Page 28 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 16-11-164 • 93-3689 16-11-164-933689.indb 28 1/4/2017 2:19:00 PM...
