Manuel d'utilisation
Une fois le projecteur disponible pour recevoir le signal DMX, connecter le câble DMX au panel marqué
"DMX IN" et le relier au second projecteur, puis, connecter au "DMX IN" du suivant au "DMX OUT", La
terminaison du signal DMX est recommandée lorsque le signal lumineux est activé. Cela évitera
d'interférer avec le signal. La terminaison DMX est un connecteur XLR, à connecter avec une résistance
120∩ entre la broche 2 et la broche 3 du connecteur XLR, et connecter à la prise OUTPUT du dernier
projecteur.

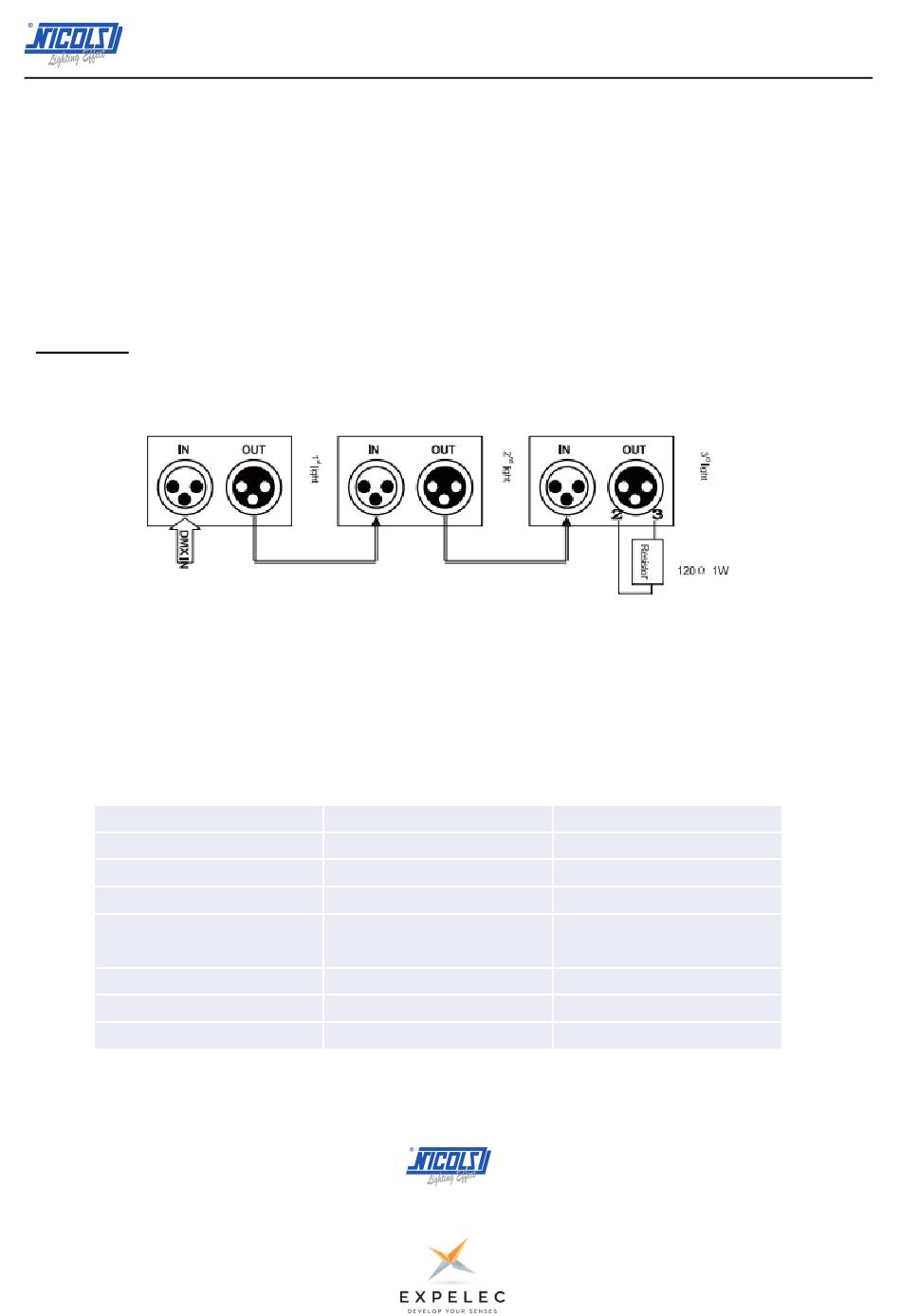

Voir image :

4. CANAUX DMX

Channel
CH 1
CH 2
CH 3
CH 4
CH 5
CH 6
CH 7
Channel address
0-255
1-255
1-255
0-255
0-255
0-255
0-255
PAR COB 630
Function
Dimmer
Strobe
Macro function
Macro function speed
adjust
Red dimming
Green dimming
Blue dimming
