Virutex PEB200 Operating Instructions Manual page 122

B
C
D
A
(Рис. 9)
B
(Рис. 10)
B
Máx. 10°
D
G
H
(Рис. 11)
(Рис. 15)
122 - PEB200-PEB250 / Инструкция по Эксплуатации
A
F
E
C
I
A
A

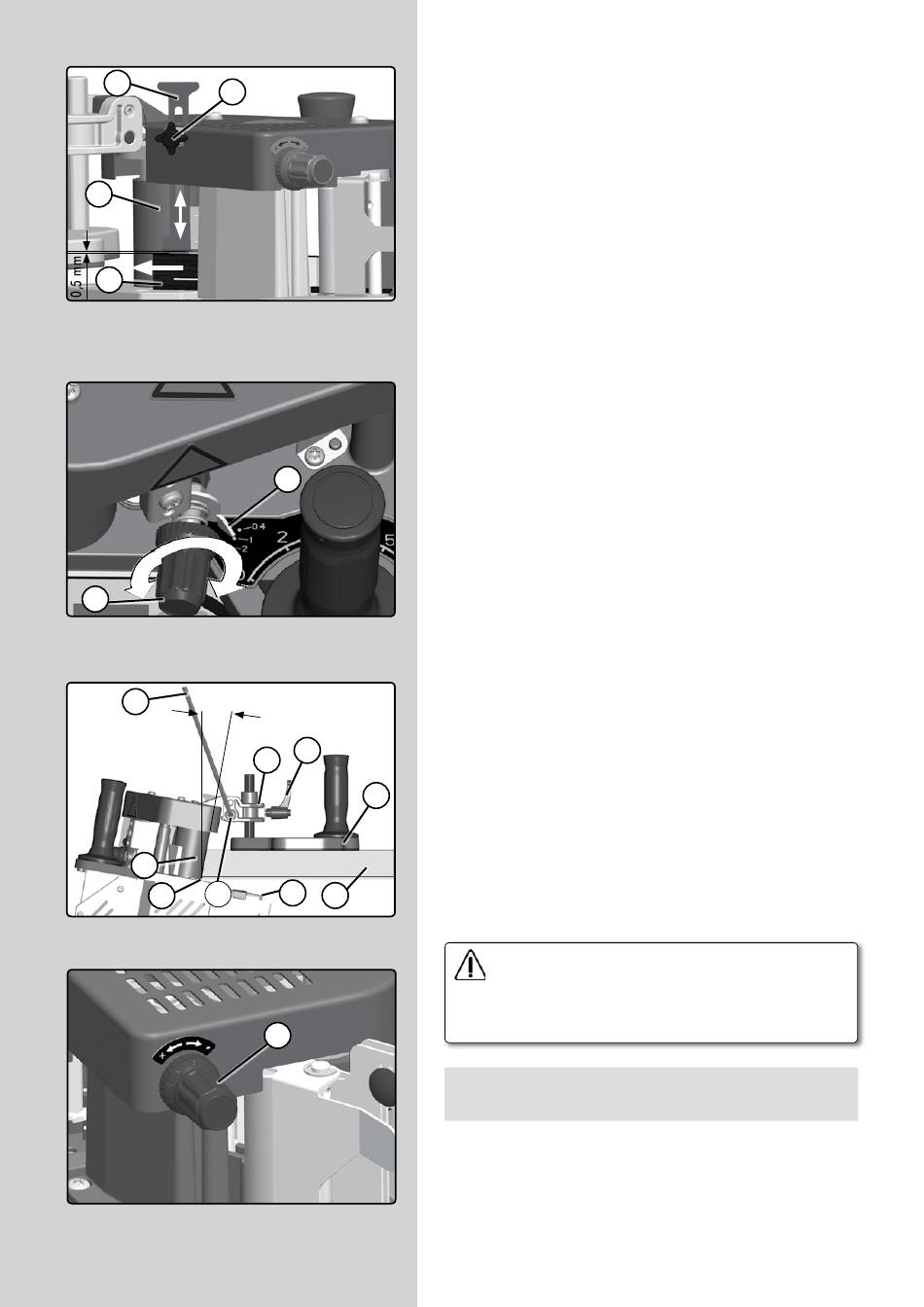

2. Ограничитель положения на прикатывающем
ролике (ТОЛЬКО ДЛЯ PEB250)
Для правильного положения кромочного материала A
(Рис. 9) на выходе, необходимо выполнить настройку
ограничителя B (Рис. 9) в соответствии с шириной
кромочного материала с припуском + 0.5 мм. Зафиксируйте
ограничитель при помощи фиксатора C.
8.3 Настройка на толщину кромочного материала.
Для правильного нанесения клея-расплава на кромочный
материал необходимо выполнить настройку A (Рис.
10) положения прижимной пластины, в зависимости от
толщины используемого кромочного материала, используя
регулятор B. При использовании жестких кромочных
материалов, например, ПВХ 3 мм, может потребоваться
большее прижимное усилие. В этом случае индикатор
может быть установлен в положение 2 или 2.5. Никогда не
устанавливайте значение больше чем толщина кромочного
материала, так как, весьма вероятно, что нанесение клея
в этом случае будет происходить не правильно и, как
результат, приведет к низкому качеству приклейки.
8.4 Настройка для обработки деталей с торцом, не
перпендикулярным плоскости детали.
Установите опорную площадку C (Рис. 11) в кронштейн E
и закрепите фиксатором F.
Выполните настройки положения опорной площадки C
в соответствии с толщиной детали A и углом наклона
обрабатываемой поверхности. Для этого освободите
фиксатор F и винт G при помощи шестигранного ключа B
и выполните настройку высоты и угла (max. отклонение
от перпендикулярности 10º) опорной площадки C, таким
образом, чтобы между панелью и основанием инструмента
H был зазор 1,5 – 2 мм. При выполнении настройки не
используйте шкалу, т.к. она применяется только для деталей
с перпендикулярным обрабатываемым торцом.
Для выполнения данного вида работ важно
не заполнять клеевую ванну полностью
(рекомендуется заполнение на половину), т.к. это
может привести к выливанию клея и нанесению
непоправимого ущерба.
9. НАСТРОЙКИ, ВЫПОЛНЯЕМЫЕ ПРИ
РАСПЛАВЛЕННОМ КЛЕЕ
9.1 Управление толщиной наносимого клеевого слоя
Толщина наносимого клеевого слоя регулируется при
помощи рукоятки A (Рис. 15). Регулировка осуществляется
следующим образом:
