5
4
3
2
1
5
4
3
2
1
13
PEB200
8
6
7
PEB250
9
6
8
10
11 12
7
2. ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
2.1 ОБЩЕЕ ОПИСАНИЕ МАШИНЫ
Данная машина была разработана и производится для
нанесения клея-расплава и последующей приклейки
кромочных материалов на прямые и криволинейные детали
(на основе древесины) с торцом, перпендикулярным
плоскости детали. Конструкция машины позволяет
наклеивать кромочный материал на торцы детали с
отклонением от перпендикулярности в диапазоне от 1º до 10º.

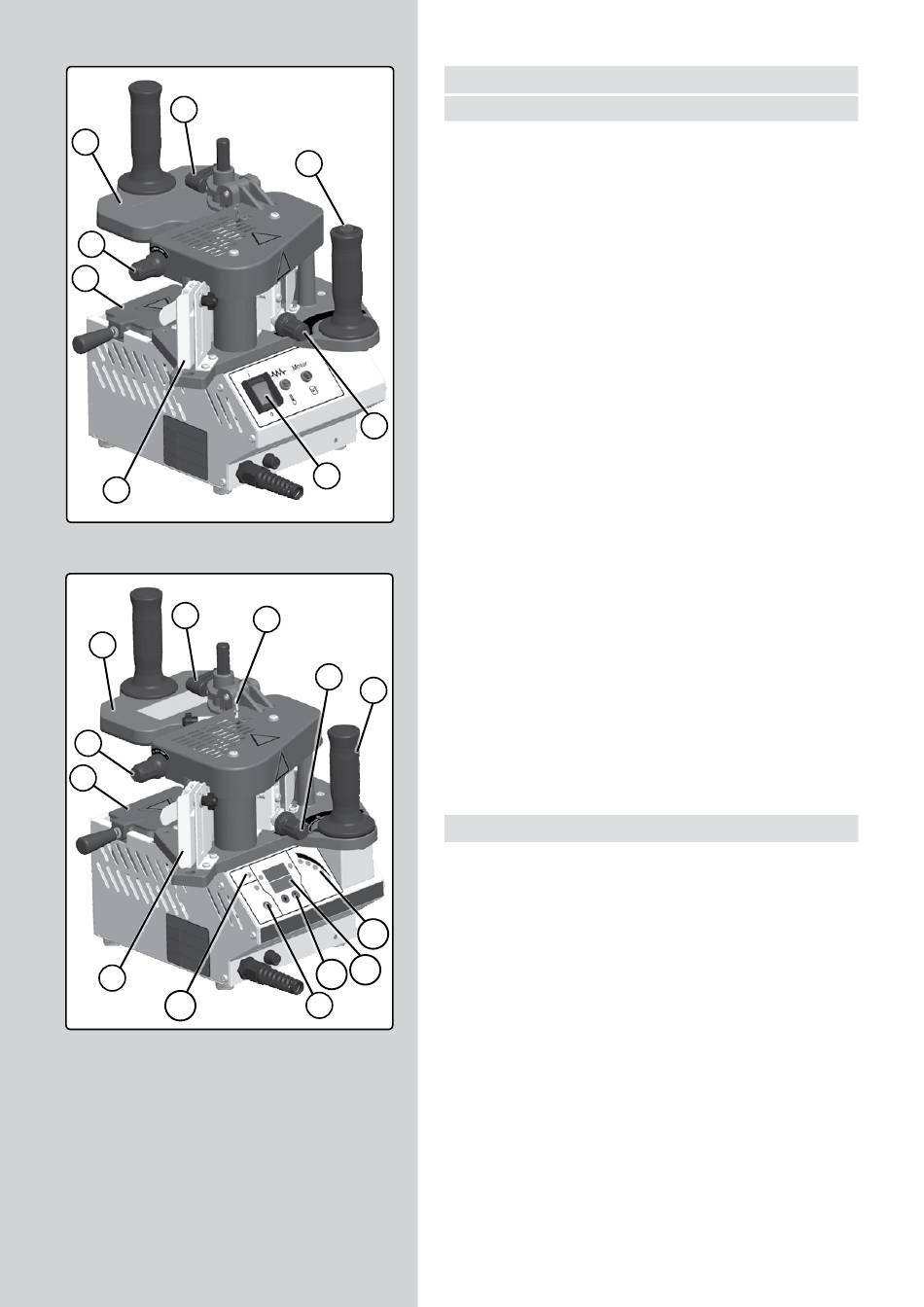

Основные узлы и агрегаты:
PEB200
1. Регулируемая входная направляющая кромочного материала
2. Крышка клеевой ванны
3. Настроечный винт точной регулировки толщины клеевого слоя
4. Опорная площадка
5. Фиксатор опорной площадки
6. Регулировочный винт системы прижима кромочного
материала при нанесении клея
7. Основной выключатель
8. Выключатель двигателя
PEB250
1. Регулируемая входная направляющая кромочного материала
2. Крышка клеевой ванны
3. Настроечный винт точной регулировки толщины клеевого слоя
4. Опорная площадка
5. Фиксатор опорной площадки
6. Регулировочный винт системы прижима кромочного
материала при нанесении клея
7. Основной выключатель
8. Рукоятка управления скоростью подачи
9. Ограничитель положения кромочного материала на
прикатывающем валу
10. Светодиодный (LED) индикатор скорости приклеивания
11. Сенсоры регулировки температуры
12. Дисплей
13. Индикатор состояния предохранителя
2.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания...........................230 В 50/60 Гц
Мощность суммарная.......................................830 Вт
Мощность двигателя..........................................20 Вт
Потребляемый ток..................................230В 4A – 110В 8A
Выходная мощность нагревательных
элементов..................................450Вт + 180Вт x 2=810Вт
Толщина панели............................................10-62 мм
Минимальный внутренний диаметр........................50 мм
Минимальный внутренний радиус (с дополнительным
роликом 5046764)...........................................................15 мм
Толщина кромочного материала..................0.4 - 3 мм
Отклонение от перпендикулярности торца........max. 10 º
Скорость подачи (PEB200)..........................3.6 м/мин
Скорость подачи регулируемая (PEB250)..2-4-5 и 6 м/мин
Рабочая температура (PEB200).........170°C (338ºF)
Рабочая температура
регулируемая (PEB250)..........120°C-200ºC/(248-392ºF)
Температура отсечки....................................220ºC (428ºF)
Время разогрева................................................5-10 мин
Электронная регулировка температуры и скорости
под управлением микропроцессора (только PEB250)
