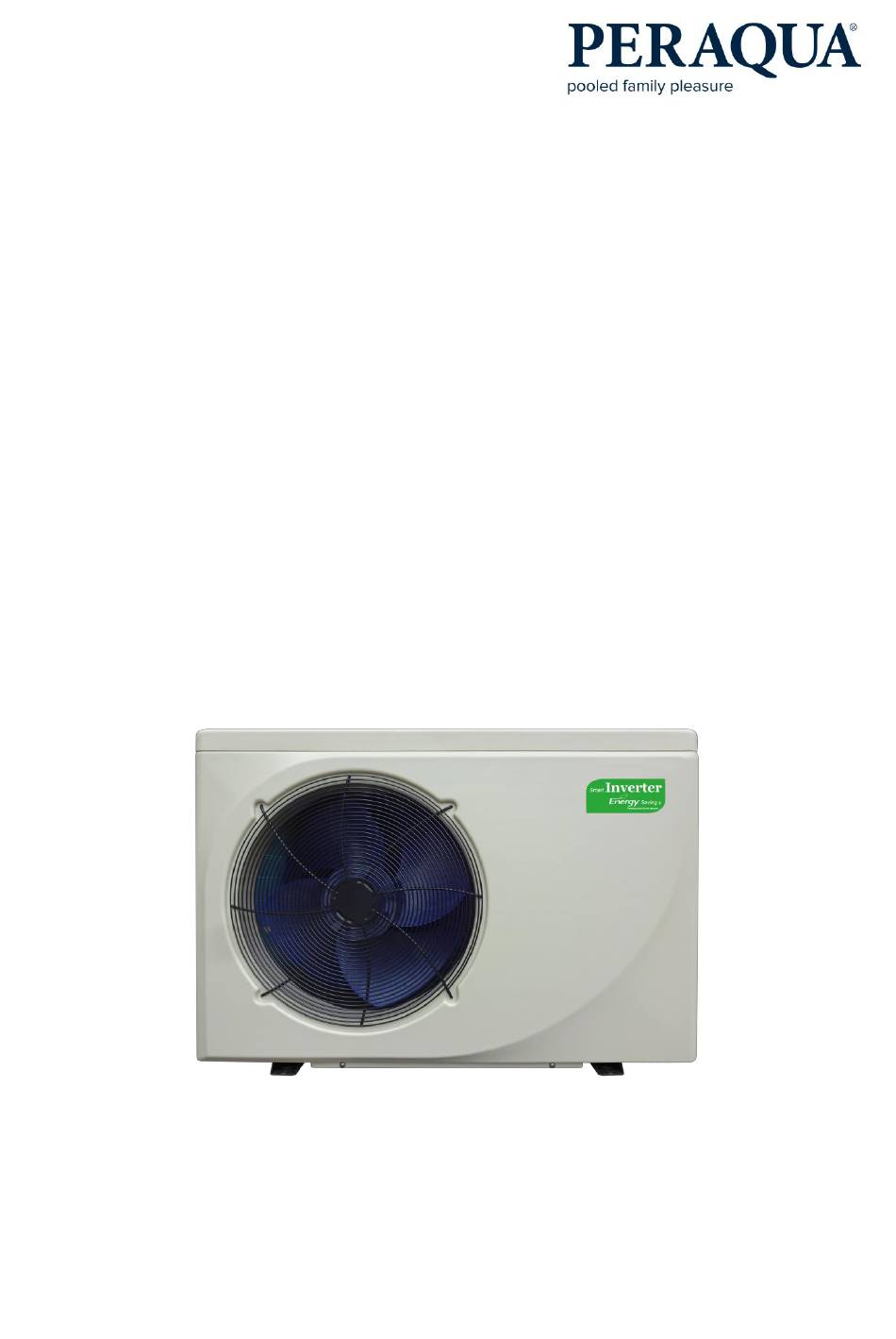

INSTALLATION AND
USER MANUAL
Thank you for choosing Inverter heat pump.
This manual provides you necessary information for optimal
use and maintenance, please read it carefully and keep it for
subsequent use.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 7300271 and is the answer not in the manual?

Questions and answers

Related Manuals for Peraqua 7300271

Summary of Contents for Peraqua 7300271

  • Page 1 INSTALLATION AND USER MANUAL Thank you for choosing Inverter heat pump. This manual provides you necessary information for optimal use and maintenance, please read it carefully and keep it for subsequent use.

  • Page 3: Table Of Contents

    Summary For users ………………………………………………………………………………. P.1-P.6 1. General information ....................- 1 - 1.1. Contents ........................- 1 - 1.2. Operating conditions and range ................- 1 - 1.3. Advantages of different modes ................- 1 - 1.4. Kind reminder ......................- 2 - 2.

  • Page 4: For Users

    For users 1. General information 1.1. Contents: After unpacking, please check if you have all the following components. 1.2. Operating conditions and range: Items Range Operating range Air temp -7℃～43℃ heating 18℃-35℃ Temp. setting cooling 12℃-35℃ ℃～ ℃ The heat pump will have ideal performance in the operation range Air 15 1.3.
  • Page 5 For users 1.4. Reminder function: This heat pump has Power-off memory function. When the power is recovered, the heat pump will restart automatically. 1.4.1. The heat pump can only be used to heat the pool water. It can NEVER be used to heat other flammable or turbid liquid.
  • Page 6 For users 1.4.6. If any abnormal circumstances occurred, e.g.: abnormal noises, smells, smokes and leakage of electricity, switch off the main power immediately and contact your local dealer. Don’t try to repair the heat pump by yourselves. 1.4.7. The main power switch should be out of the reach of Children. 1.4.8.

  • Page 7: Operations

    For users 2. Operations 2.1. Notice before using ① For longer service life, please ensure water pump is on before heat pump is on, and water pump is off after heat pump is off. ② Ensure no water leakage on piping system, then unlock screen and press power on heat pump.
  • Page 8 For users b. When HP is off, screen will be dark and “0%” will be displayed. c. Press for 3 seconds to lock screen and it will be dark ② Screen unlock: a. Press for 3 seconds to unlock screen and it will be lit up. b.

  • Page 9: Daily Maintenance And Winterizing

    For users b. Heating : adjustable temperature range 18~35℃ c. Cooling : adjustable temperature range 12~30℃ 4. Smart/Silence mode selection: ① Smart mode as default will be activated when heat pump is on, and screen shows ② Press , and screen shows to enter Silence Mode (Suggestion: select Smart mode for initial heating) 5.

  • Page 10: Technical Specification

    For users 3. Technical specification Model 7300271 7300272 75067 74787 74788 75074 75068 75069 Advised pool volume 20~40 25~45 30~55 35~65 40~75 50~95 65~120 90~169 Working air temp (℃) -7~43 Performance Condition: Air 26°C, Water 26°C, Humidity 80% Heating capacity (kW) 12.0...

  • Page 11: For Installers And Professionals

    For installers and professionals 1. Transportation 1.1. When storing or moving the heat pump, the heat pump should be at the upright position. 1.2. When moving the heat pump, do not lift the water union since the titanium heat exchanger inside the heat pump will be damaged. 2.

  • Page 12: Installation Instructions

    For installers and professionals 2.2. Installation instruction 2.2.1. Location and size The heat pump should be installed in a place with good ventilation The heat pump must be fused separately and alone to the main fuse box * Minimum distance filter water processor water switch...
  • Page 13 For installers and professionals BE机 Size(mm) Name Model 7300271 7300272 75067 74787 74788 75074 1092 75068 75069 1161 ※ Above data is subject to modification without notice. 2.2.2. Heat pump installation. ① The frame must be fixed by bolts (M10) to concrete foundation or brackets. The concrete foundation must be solid;...
  • Page 14 Earthing Note: For your safe use in winter, it’s strongly recommended to equip heating priority function. For the detailed wiring diagram, please refer to Appendix 1. 2．Options for protecting devices and cable specification MODEL 7300271 7300272 75067 74787 74788 75074...

  • Page 15: Trial After Installation

    For installers and professionals 2.3. Trial after installation Please check all the wirings carefully before turning on the heat pump. 2.3.1．Inspection before use ① Check installation of the whole heat pump and the pipe connections according to the pipe connecting drawing; ②...

  • Page 16: Trouble Shooting For Common Faults

    For installers and professionals the heat pump. When using the heat pump under 2℃, make sure there is always water flow. Important: Unscrew the water union of inlet pipe to let the water flow out. When the water in machine freezes in winter season, the titanium heat exchanger may be damaged.

  • Page 17: Failure Code

    For installers and professionals 4. Failure code Display Failure description High pressure protection Low pressure protection No water protection (not failure) 3 phase sequence protection (three phase only) Not failure, power supply excesses operation range Excessive temp difference between inlet and outlet water(Insufficient water flow protection) Water outlet temp too high or too low protection High exhaust temp protection...

  • Page 18: Appendix 1: Heating Priority Wiring Diagram

    For installers and professionals Appendix 1: Heating priority wiring diagram (Optional) For water pump: Voltage 230V, Capacity ≤500W For water pump: Voltage 230V, Capacity ＞500W Breaker/fuse Breaker/fuse (Customer prepare) (Customer prepare) Power Cord Power Cord Earthing Earthing Power Supply Power Supply 230V~/50Hz 230V~/50Hz Water Pump...
  • Page 19 For installers and professionals For water pump: Voltage 400V Breaker/fuse (Customer prepare) Power Cord Power Supply 400V~/50Hz Earthing Water Pump Water Pump Breaker/fuse Contactor (Customer prepare) coil voltage: 400V Power Supply 400V~/50Hz Earthing Parallel connection with filtration clock A: Water pump timer B: Water pump wiring of Heat Pump Note: The installer should connect A parallel with B (as above picture).
  • Page 20 INSTALLATIONS- und BENUTZERHANDBUCH Vielen Dank dafür, dass Sie sich für die Inverter Wärmepumpe entschieden haben. Dieses Handbuch bietet Ihnen die für eine optimale Nutzung und Wartung notwendigen Informationen. Bitte lesen Sie sich dieses Handbuch sorgfältig durch und bewahren Sie es auf, um später einmal nachschlagen zu können.
  • Page 21 Zusammenfassung Für Benutzer……………………………………………………………………………………………P.1 - P.7 1. Allgemeine Informationen ........................ - 1 - 1.1. Inhalt: ..............................- 1 - 1.2. Betriebsbedingungen und Bereich ....................- 1 - 1.3. Vorteile der verschiedenen Modi ...................... - 1 - 1.4. Freundliche Erinnerung ........................- 2 - 2.
  • Page 23 Für Benutzer 1. Allgemeine Informationen 1.1. Inhalt: Bitte überprüfen Sie nach dem Auspacken, ob Sie die folgenden Komponenten haben. 1.2. Betriebsbedingungen und Bereich Elemente Bereich Betriebsbereich Lufttemp -7℃ - 43℃ Heizung 18℃ - 35℃ Temperatureinstellungen Kühlen 12℃ - 35℃ ℃ Die Wärmepumpe liefert eine ideale Leistung im Betriebsbereich Lufttemperatur 15 ℃...
  • Page 24 Für Benutzer 1.4. Erinnerungs funktion Diese Wärmepumpe verfügt über eine Power Off Speicherfunktion. Sobald die Stromversorgung wiederhergestellt worden ist, wird die Wärmepumpe automatisch neu gestartet. 1.4.1. Die Wärmepumpe kann nur verwendet werden, um das Poolwasser zu erwärmen. Sie sollte nie dazu verwendet werden, andere brennbare oder trübe Flüssigkeit zu erwärmen.
  • Page 25 Für Benutzer 1.4.6. Wenn ungewöhnliche Umstände auftreten, z. B.: Abnorme Geräusche, Gerüche, Rauch und Stromverlust, schalten Sie den Hauptschalter sofort aus und wenden Sie sich an Ihren Fachhändler. Versuchen Sie nicht, die Wärmepumpe selbst zu reparieren. 1.4.7. Der Netzschalter sollte außerhalb der Reichweite von Kindern sein. 1.4.8.

  • Page 26: Betrieb

    Für Benutzer 2. Betrieb 2.1. Beachten Sie vor der Verwendung  Um die Lebensdauer Ihres Gerätes zu verlängern, vergewissern Sie sich vor dem Anschalten der Wärmepumpe, dass die Filterpumpe bereits läuft. Schalten Sie die Wärmepumpe vor der Filterpumpe aus.  Vor dem Anschalten prüfen die gesamte Anlage auf Dichtheit.
  • Page 27 Für Benutzer Drücken Sie die Taste für 3 Sec um das Display zu sperren. Freischaltung des Displays: Drücken Sie 3 Sec für die Freischaltung des Displays. Die Tasten können erst nach der Freischaltung des Displays bedient werden. Wassereintrit tstemperatur Smart/Silence Wasseraustri ttstemperatu mode...
  • Page 28 Für Benutzer 2.2.4. Smart/Silence Modus- Auswahl a) Smart Modus wird als die Standard-Einstellung aktiviert, wenn die Pumpe eingeschaltet wird. Das Symbol wird angezeigt. b) Silence- Modus auswählen: die Taste drücken. Das Symbol erscheint. Empfehlung: wählen Sie den Smart-Modus für die Anfangs-Heizung. 2.2.5.

  • Page 29: Technische Spezifikationen

    Für Benutzer 3. Technische Spezifikationen Modell 7300271 7300272 75067 74787 74788 75074 75068 75069 Entsprechendes 20~40 25~45 30~55 35~65 40~75 50~95 65~120 90~169 Pool Volumen (m Betriebslufttemp -7~43 (℃ ) Betriebsbedingung: Luft 26°C, Wasser 26°C, Feuchtigkeit 80% Heizleistung (kW) 12.0 13.3...
  • Page 30 Für Benutzer 1. Die angegebenen Werte gelten unter idealen Bedingungen: Pool ist mit einer isothermischen Abdeckung bedeckt, Filteranlage läuft mindestens 15 Stunden am Tag, 2. Die Parameter gelten vorbehaltlich einer Anpassung in regelmäßigen Abständen für technische Verbesserungen, die ohne vorherige Ankündigung durchgeführt werden kann, Für Details siehe Typenschild, - 8 -...

  • Page 31: Für Monteure Und Händler

    Für Monteure und Händler 1. Transport 1.1. Bei der Aufbewahrung oder der Bewegung der Wärmepumpe sollte die Wärmepumpe in der aufrechten Position bleiben, 1.2, Heben Sie die Wärmepumpe nicht am Wasseranschluss an, wenn Sie die Wärmepumpe bewegen, Dadurch kann der Titan-Wärmetauscher in der Wärmepumpe beschädigt werden, 2.

  • Page 32: Installationsanweisung

    Für Monteure und Händler 2.2. Installationsanweisung 2.2.1. Lage und Größe Die Wärmepumpe sollte an einem Ort mit einer guten Belüftung installiert werden Die Wärmepumpe muss separate und alleine am Hauptsicherungskasten abgesichert werden * Mindestabstand Wasseraufbereitungsanlage Rückschlagventil Kugelhähne BE机 - 10 -...
  • Page 33 Für Monteure und Händler BE机 Größe(mm) Modell 7300271 7300272 75067 74787 74788 75074 75068 1092 75069 1161 ※ Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung vorgenommen werden können, 2.2.2. Installation der Rücklaufpumpe, ① Der Rahmen muss mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden, Das Betonfundament muss solide sein;...
  • Page 34 Sicherheit Winter dringend empfohlen, eine Heizprioritätsfunktion für das Gerät vorzusehen, Sehen Sie für weitere Informationen dazu bitte Anhang 1, 2. Optionen für den Schutz der Geräte und Kabelspezifikation MODELL 7300271 7300272 75067 74787 74788 75074 75068 75069 Nennstrom A 10.5 11.0...

  • Page 35: Prüfung Nach Der Installation

    Für Monteure und Händler 2.3. Prüfung nach der Installation Bitte prüfen Sie sorgfältig die Verdrahtungen vor dem Einschalten der Wärmepumpe, 2.3.1. Inspektion vor Inbetriebnahme ① Überprüfen Sie die Installation der gesamten Wärmepumpe und der Rohrverbindungen nach der Rohranschlusszeichnung; ② Überprüfen Sie die elektrische Verkabelung gemäß dem elektrischen Schaltplan und die Erdungsverbindung;...

  • Page 36: Fehlerbehebung Für Die Häufigsten Fehler

    Für Monteure und Händler Unterbrechen Sie in der Wintersaison, wenn Sie den Pool nicht benutzen, bitte die Stromversorgung und lassen Sie das Wasser aus der Wärmepumpe, Wenn Sie die ℃ Wärmepumpe bei unter 2 verwenden, stellen Sie sicher, dass immer ein Wasserdurchfluss vorhanden ist, Wichtig: Schrauben Sie den Wassereinlass ab, um...

  • Page 37: Fehlercode

    Für Monteure und Händler 4. Fehlercode Display Beschreibung des Fehlers Schutz vor Überdruck Schutz vor zu niedrigem Druck Schutz vor Trockenlauf (keine Fehler) 3-Phasen-Sequenz Schutz (nur dreiphasig) Kein Fehler, Stromversorgung übersteigt den Betriebsbereich Übermäßiger Temperaturunterschied zwischen Wasser am Einlass Auslass (Schutz geringem Wasserdurchsatz)

  • Page 38: Anhang 1: Schaltplan Für Heizprioritätsfunktion (Optional)

    Für Monteure und Händler Überhitzungsschutz an Kühlplatte Fehler Ventilatormotor Schutz vor fehlendem Strom an Kondensator & Stromfilter Anhang 1: Schaltplan für Heizprioritätsfunktion (Optional) Für Wasserpumpe: Spannung 230V, Kapazität ≤ 500W Für Wasserpumpe: Spannung 230V, Kapazität ＞500W Schutzschalter / Sicherungen Schutzschalter / Sicherungen (Vom Kunden vorzubereiten) (Vom Kunden vorzubereiten) Stromversorgungskabel...
  • Page 39 Für Monteure und Händler Für Wasserpumpe: Spannung 400V Schutzschalter / Sicherungen (Vom Kunden vorzubereiten) Stromversorgungskabel Stromversorgung 400V ~ / 50Hz Erdung Wasserpumpe Wasserpumpe Schutzschalter / Sicherungen Schalter (Vom Kunden vorzubereiten) Spulenspannung: 400V Stromversorgung 400V ~ / 50Hz Erdung Parallelschaltung mit Filtrationsuhr A: Timer Wasserpumpe B: Verkabelung Wasserpumpe der Wärmepumpe Hinweis: Der Installateur sollte A parallel zu B (wie oben Bild) verbinden, Um...
  • Page 41 Version:A67I...
