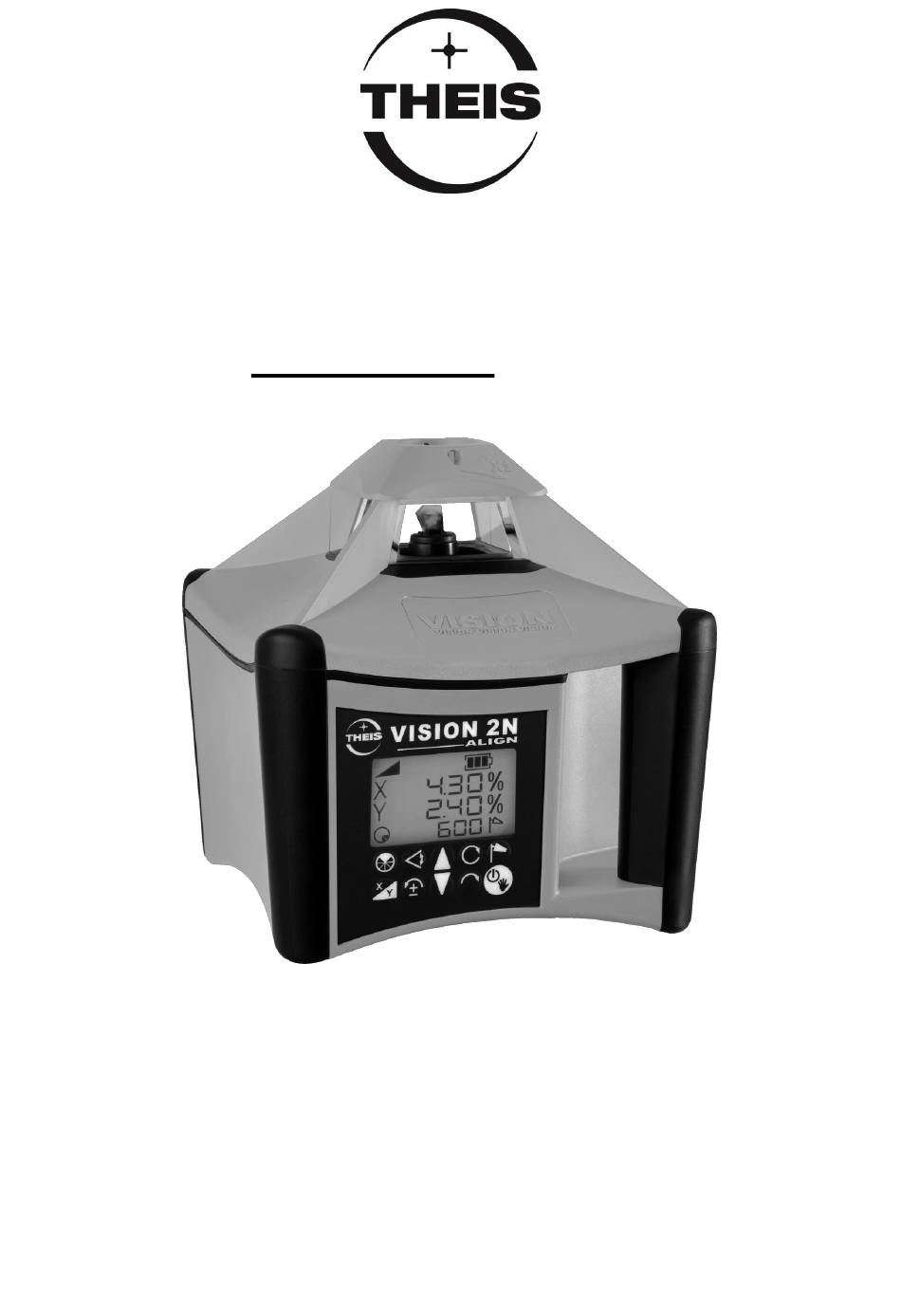

VISION 2N
Gebrauchsanleitung
Instruction manual
Instructions de service
A L I G N
DE
EN
FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Vision 2N Align and is the answer not in the manual?

Questions and answers

Related Manuals for THEIS Vision 2N Align

Summary of Contents for THEIS Vision 2N Align

  • Page 1 VISION 2N A L I G N Gebrauchsanleitung Instruction manual Instructions de service...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Vorwort....................5 Tastaturbelegung / Display ...............6 Horizontalbetrieb ...............7 Vertikalbetrieb / Modus Fluchten ..........7 Rotationsgeschwindigkeit ............8 Neigung..................8 Neigung im Vertikalbetrieb ............9 Neigung im manuellen Modus ..........10 Ausblend - Modus ..............11 Scan-Modus ................11 Einstellung der Nivellier-Empfindlichkeit (Windy) ....12 10. TILT-Funktion................12 11. Stromversorgung – Laser ............13 12.
  • Page 3 18. Lieferumfang ................32 19. Betriebsanzeigen und Störungen ........... 32 20. Garantie .................. 32 21. Kurzanleitung ohne ALIGN ............. 33 22. Technische Daten..............34 23. Lieferantenerklärung / Sicherheitshinweise ......35 24. Entsorgung ................36...

  • Page 5: Vorwort

    Gebrauchsanleitung Vorwort VISION 2N ALIGN ...für den Profi am Bau. Der Rotationslaser THEIS VISION 2N ALIGN setzt Maßstäbe im Bereich der vollautomatischen Profilaser. Er ist das Ergebnis langjähriger Erfahrung und innovativer Technik. Der qualitativ hochwertige Baulaser zeichnet sich durch Robustheit sowie höchster Präzision aus - Made in Germany - und sollte auf...

  • Page 6: Tastaturbelegung / Display

    Tastaturbelegung / Display Optisches Visier Laseraustritt - Rotation Akkufach Produktinfos (Rückseite) Via QR-Code u.a. Gebrauchsanleitung Ladebuchse Neigung Nivellier- Endanschlag , Batterie- Manueller anzeige Lageänderung anzeige Modus X /Y- Achs - Neigung Drehzahl oder Scan Ausblenden Windy Scan beenden Störung Linksdrehung Ein/Aus, Neigung Neigung...

  • Page 7: Horizontalbetrieb

    1. Horizontalbetrieb Stativ ausrichten und VISION mit Stativschraube fest anziehen. Die Ausrichtgenauigkeit beeinflusst die Größe des Neigungsbereichs. Mit Ein/Aus-Taste das Gerät einschalten. Es blinkt die Nivellieranzeige im beleuchteten Display. Falls der Stativkopf stärker als 5° geneigt ist, wird dies nach kurzer Zeit durch schnelles Blinken des Laser- strahls und des Alarm-Symbols angezeigt.

  • Page 8: Rotationsgeschwindigkeit

    3. Rotationsgeschwindigkeit Die Rotationsgeschwindigkeit lässt sich in 4 Stufen re- gulieren: 0, 200, 600 und 800 U/min. Nach zweimali- gem Drücken der Rotationstaste hält der Laser an (Drehzahl 0). Durch weiteres Drücken der Taste wird die Rotationsgeschwindigkeit jeweils erhöht. Im Stillstand kann der Laserpunkt mit den Tasten Links-/Rechtsdrehung bewegt werden.

  • Page 9: Neigung Im Vertikalbetrieb

    3-ter Tastendruck: Y, Neigungsanzeige und 1. Ziffer Neigungswert blinken im Display. Neigung der Y-Achse kann jetzt sinngemäß wie bei der X-Achse eingestellt werden. 4-ter Tastendruck: Bestätigung der Eingabe Danach beginnt zunächst eine erneute Nivellierung, an- gezeigt durch die blinkende Nivellieranzeige im Display. Anschließend werden die eingegebenen Neigungswerte angefahren.

  • Page 10: Neigung Im Manuellen Modus

    6. Neigung im manuellen Modus Um beispielsweise größere Neigungen unter Zuhilfe- nahme eines Winkeltisches einstellen zu können, oder um bauseits vorgegebene Neigungen aufzunehmen, muss die Automatik des Gerätes ausgeschaltet werden. Dies geschieht durch langen Tastendruck der Ein-/Aus- Taste (ca. 5 Sek). Diese Funktion ist auch im Vertikal- betrieb verfügbar.

  • Page 11: Ausblend - Modus

    7. Ausblend - Modus Im Ausblendmodus kann der Laseraustritt auf eine be- stimmte Größe und Position gebracht werden. Dies ist nur bei rotierendem Laserstrahl möglich. Durch 1x Drücken wird die kleinste Ausblendmöglichkeit aktiviert, durch weiteres Drücken vergrößert sich der Ausblendbereich. Mit dem 4 - ten Tastendruck wird der Ausblendmodus wieder verlassen.

  • Page 12: Einstellung Der Nivellier-Empfindlichkeit (Windy)

    9. Einstellung der Nivellier- Empfindlichkeit (Windy) Falls während der Arbeit durch Wind, Bodenschwingun- gen oder leichte Stöße die Rotation immer wieder un- terbrochen wird, weil das Gerät nachregeln muss, be- steht die Möglichkeit, über die Windy-Funktion hier Ab- hilfe zu schaffen. Durch Drücken der Windy –...

  • Page 13: Stromversorgung - Laser

    Wenn der Akku voll ist, werden alle Balken an- gezeigt. Nachladen des Akkus bei Raumtemperatur nur mit THEIS Standard-Netzgerät über die Ladebuchse unter- halb des Lasers. Das Laden unter +5°C kann zu einem Defekt der Akkus führen. Ein Nachladen ist auch während des Betriebs möglich.

  • Page 14: Funk-Fernbedienung Fb-V (Option)

    12. Funk-Fernbedienung FB-V (Option) Die Funk-Fernbedienung ist bidirektional konzipiert. Alle Infor- mationen die im Display des Lasers angezeigt werden, finden sich auch im beleuchteten Display der Fernbedienung wieder. Die Tastensymbole auf dem Bedienfeld, entsprechen den Tas- ten auf der Lasertastatur. Die Betriebsart MANUELL fehlt, um eine versehentliche Eingabe dieser Funktion zu unterbin- den.
  • Page 15 Ist die Standby-/ Sleep-Funktion am Laser aktiviert, um die Akkuka- pazität zu schonen (siehe Kapitel 17), lässt sich durch gleichzeiti- ges Drücken der beiden Pfeiltasten an der FB-V, der Laser in den Standby versetzen. Mit einer beliebigen Taste an der FB-V kann der Standby-Modus beendet werden und das Gerät kehrt in den Normalbetrieb zurück, wie nach dem erneuten Einschalten des Ge- rätes.

  • Page 16: Empfänger Te 90 Align

    13. Empfänger TE 90 ALIGN 13.1 Tastaturbelegung Numerische - / Textanzeige Pfeil für Bewegungsrichtung Gerätesymbol: Mit Laser verbunden Zentrum Balken Batterieanzeige Pfeil für Bewegungsrichtung Anzeigegenauigkeit Anzeige akustisches Signal Magnet LED Richtungsanzeige Display (auch Rückseite) Sensorfenster LED Zentrum Kerbe Zentrum Befestigungsklammer Taste: LED Richtungsanzeige Kurz: Align Ein/Aus...

  • Page 17: Standardbetrieb

    13.2 Standardbetrieb Ein- und Ausschalten des Gerätes Drücken Sie die Taste An / Aus Anpassen der Lautstärke Durch langes Drücken der Taste akustisches Signal kann die Laut- stärke angepasst werden: Leise / Laut / Aus  Laut: Lautsprecher-Symbol wird dauerhaft angezeigt; Anzeige “Hi”...
  • Page 18 Benutzerdefinierte Sollhöhe Sie können, innerhalb von -10 und +40 mm um die Zentrumskerbe, eine beliebige Sollhöhe (Nullpunkt festlegen). Dazu halten Sie wäh- rend des Laserempfangs die Taste Anzeigegenauigkeit für zwei Sekunden gedrückt. Bei Erfolg hören Sie einen Bestätigungston und ein asymmetrisches Pfeil-Symbol erscheint im Display. Befin- det sich der Laserstrahl außerhalb des erlaubten Bereiches, ist ein Fehlerton zu hören und das Display zeigt den Fehler E30.

  • Page 19: Stromversorgung - Empfänger

     ALG – Empfängerausrichtung bei ALIGN - Funktion Standard: "Hor"  "UP" / "Ver"  "UP". Einstellungen “UP” und “dwn” möglich. Einstellung „UP“ horizontal: Schrift „THEIS“ in Logo aufrecht lesbar Einstellung „UP“ vertikal: Schrift „TE 90 ALIGN“ aufrecht lesbar HINWEIS: Alle Menüeinstellungen werden beim Ausschalten des Empfängers gespeichert.

  • Page 20: Align - Funktion

    14.1 ALIGN – Horizontal 14.1.1 Aufbau / Ablauf Abbildung 1: Aufbau ALIGN - Horizontal Mit dem Laser-System Vision 2N ALIGN und dem Empfänger TE 90 ALIGN, können 2 Neigungen automatisch in der X- und Y - Ach- se eingestellt werden.

  • Page 21: Bedienung / Anzeige

    Achtung: Um genaue Neigungswerte zu erhalten, muss der erste Nei- gungsaufnahmepunkt exakt auf der Y-Achse des Lasers lie- gen. Dafür wird das bei THEIS erhältliche Fernrohr unbedingt empfohlen. Hinweise: (1) Während der Empfängersuche kommt es zu Veränderungen der Rotationsdrehzahl und der Ausblendbereiche.

  • Page 22: Neigung In Y - Und X - Achse (Abbildung 1)

    Neigungsfunktion Tabelle 2: ALIGN-Funktion Horizontal nur Y-Achse 14.1.2.1 Neigung in Y – und X - Achse (Abbildung 1) TE 90 ALIGN VISION 2N ALIGN Empfänger einschal- Laser einschalten. ten. Gerätesymbol muss angezeigt werden. Empfänger in kurzem Abstand vor Laser auf Referenzhöhe einstel- len.
  • Page 23 0.00% X-Achse Neigungswert Y Taste Anzeigegenauig- wird gespeichert. _._ _% keit / X drücken Die Neigung in der Y-Achse wird nun nicht mehr nachgeregelt. Empfänger auf Zielpunkt M3 für X – Neigung bringen. Taste A kurz drücken: Laser sucht Emp- fänger ALIGN in X-Achse star- 0.00%...

  • Page 24: Align - Vertikal (Fluchten)

    14.2 ALIGN – Vertikal (Fluchten) 14.2.1 Aufbau / Ablauf Abbildung 2: ALIGN - Vertikal Das Laser-System Vision 2N ALIGN mit dem Empfänger TE 90 ALIGN kann im Vertikalbetrieb auch zum Fluchten eingesetzt wer- den. Dazu wird der Laser wie unter Kapitel 2 beschrieben z. B. auf ein Stativ, dem Boden oder ein Schnurgerüst angebracht.

  • Page 25: Bedienung / Anzeige

    Empfangsfeld des TE 90 ALIGN abdeckt, sondern darunter oder darüber bleibt. Dies könnte sonst zu einem feh- lerhaften Ergebnis führen. 14.2.2 Bedienung / Anzeige TE 90 ALIGN VISION 2N ALIGN Empfänger einschalten. Laser einschalten. Display nach oben Empfängerorientierung:...

  • Page 26: Störungsanzeigen

    14.3 Störungsanzeigen Anzeige Fehler Maßnahme Laser Empfänger no Conn Gerätesym- Keine Funk- Objekt zwischen La- A blinkt verbindung ser und Empfänger entfernen Empfänger Empfänger einschal- ausgeschaltet verschwin- Reichweite Empfänger näher überschritten zum Laser bringen Empfänger drehen Falsche oder Empfängerori- Empfängerausrich- entierung tung über Empfän- ALIG FAIL...

  • Page 27: Paarung Von Laser Und Empfänger

    15. Paarung von Laser und Empfänger Achtung: Die Paarung zwischen Laser und Empfänger ist werkseitig vollzogen und sollte vom Anwender nur dann durchgeführt werden, wenn mindestens zwei ALIGN-Systeme parallel zum Einsatz kommen und dabei Störungen auftreten. In diesem Fall muss die Frequenz von Laser und Empfänger wie folgt angepasst werden.
  • Page 28 Menüpunkt auswählen Drücken bis Menüpunkt… PAr …erscheint Auswählen Ok Paarung erfolgreich Paarung abschließen 9500 Seriennummer TE 90 ALIGN auf Laser-Display XXXX Laser ausschalten 3x drücken: Empfänger ausschalten Nun sind Laser und Empfänger auf die gewählte Frequenz ge- paart.

  • Page 29: Überprüfung Der Justierung

    16. Überprüfung der Justierung Laser-Nivellier, wie unter Kapitel 1 beschrieben (aber auf einem sehr gut ausgerichteten Stativ) aufbauen und entlang einer etwa 30 m langen Messstrecke – beispielsweise mit der X-Achse begin- nend – ausrichten und einschalten. Am Ende der Messtrecke in Höhe des Laserstrahls eine Markie- rung vornehmen.
  • Page 30 Einstellung (% - Einstellung ist Standard) Speichern und nächster Menüpunkt Startdrehzahl wählen 600, 800 oder 1000 U/min einstellen Speichern und nächster Menüpunkt Lcdb Display Beleuchtungsdauer SEC. 20 Wählen 0 – 250 Sekunden Speichern und nächster Menüpunkt Lcdb Beleuchtungsintensität Lich120 Wählen 0 - 250 Speichern und nächster Menüpunkt Standby-/ Sleep-Funktion Zeit einstellen.
  • Page 31 Info und Einstellungen FB – V Zusammen drücken Seriennummer z.B. 144522 Nächster Menüpunkt Software Version z.B. build 089 Nächster Menüpunkt Automatische Kanalwahl oder manuell einstellen z.B. CH5 EU Kanal wählen 1 - 16 mit bestätigen. Kanal CH Auto: Voreinstellung für automatische Wahl) US wählen (Achtung: Nur für USA und AUS) Speichern und nächster Menüpunkt...

  • Page 32: Lieferumfang

    Keine Garantieansprüche bestehen auf kostenlose Behebung von Fehlern, die durch unsachgemäße Behandlung oder Aufbewahrung entstanden sind sowie jegliche Schadensersatzansprüche, insbe- sondere auch solche auf mittelbare Schäden. Ferner erlischt jeder Garantieanspruch, wenn technische Eingriffe von fremder Seite – also nicht durch die Firma THEIS – vorgenommen werden.

  • Page 33: Kurzanleitung Ohne Align

    21. Kurzanleitung ohne ALIGN Ein-/Ausschalten Manueller Modus (5 Sek. drücken) Drehzahl (U/min) 4 Stufen: 0 - 800 Verfahren des Laserstrahls (Schrittbetrieb) Neigung Anzeige letzte Eingabe Eingabe X Eingabe Y Bestätigung Ziffern - und Vorzeichenwahl Ausblendmodus Aktivierung 90 bis 270°: Deaktivierung Positionieren des Ausblendbereichs Scanmodus 5 Stufen, 10 bis 80°...

  • Page 34: Technische Daten

    22. Technische Daten Laser Laserklasse / High Power 2 / 3R Wellenlänge 635 - 660nm Ausgangsleistung / High Power < 1mW / < 5mW Reichweiten Siehe Empfänger Selbstnivellierbereich ± 5° Nivelliergenauigkeit ± 1,5 mm / 30 m 3,4,5 Neigungsgenauigkeit ± 0,1% bis 5% Neigung Neigung X,Y / Align - Horizontal X,Y ±...

  • Page 35: Lieferantenerklärung / Sicherheitshinweise

    Inneren des Gerätes. Service darf nur von autorisierten Stellen ausgeführt werden. Sicherheitsvorschriften für THEIS HIGH-POWER LASERGERÄTE Klasse 3R Der Anwender muss die BGVB2 (Unfallverhütungsvorschrift für La- serstrahlung in Deutschland) beachten.  Dieses Produkt darf nur von geschultem Personal bedient werden, um die Bestrahlung durch gefährliches Laserlicht zu...

  • Page 36: Entsorgung

    (WEEE - Reg.-Nr. DE 10598800) Gemäß der Richtlinie 2006/66/EU müssen nicht mehr gebrauchsfä- hige THEIS Lasergeräte oder verbrauchte Akkus/Batterien recycelt werden oder können direkt abgegeben werden bei Theis Fein- werktechnik. Akkus/Batterien: Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll, ins Feuer oder Wasser gelangen.
  • Page 38 Contents Introduction ..................41 Keyboard /Display ................42 Horizontal Operation ...............43 Vertical Operation/Alignment Mode ........43 Rotation - Speed ..............44 Slope ..................44 Slope in Vertical Operation .............45 Slope in Manual Mode ............46 Mask Mode ................47 Scanning Mode ...............47 Setting the Levelling Sensitivity (Windy) .........48 10.
  • Page 39 17. Menu ..................65 18. Delivery Contents ..............68 19. Special Indications and Troubleshooting ........ 68 20. Warranty ................. 68 21. Brief Instructions ..............69 22. Technical Data ................ 70 23. Supplier Declaration/Safety Information ......... 71 24. Disposal .................. 72...

  • Page 41: Introduction

    Introduction VISION 2N ALIGN ... for the construction professional. The rotation laser THEIS VISION 2N ALIGN sets new standards in the area of fully automated professional lasers. It is the result of many years of experience and innovative technol- ogy.

  • Page 42: Keyboard /Display

    Keyboard /Display Optical sight Laser exit rotation Productinformation Via QR-Code on re- Battery compartment verse, e.g. Instruction manual Charging socket Levelling End stop, Battery Manual Slope display Position change display mode X/Y axis slope Windy Scan Speed or Mask Disturbance Scan-stop mode Counter clockwise...

  • Page 43: Horizontal Operation

    1. Horizontal Operation Align the tripod and screw the TPL tight using the tripod screw. The precision of alignment affects the size of the slope range. Use the On/Off switch to switch on the device. The levelling indicator flashes on the lit display. If the tripod head is sloping by more than 5°, this is indicated by the laser beam flashing quickly and the alarm symbol being displayed.

  • Page 44: Rotation - Speed

    3. Rotation - Speed The rotation speed can be regulated in four stages: 0, 200, 600 and 800 RPM. Pressing the rotation key two times the laser stops 0 RPM). Each time you press the key again, the rotation speed increases. At a standstill, you can move the laser dot using the counterclockwise/clockwise rotation keys.

  • Page 45: Slope In Vertical Operation

    3rd key press: Y flashes on the display. You can now use the arrow keys to set the slope of the Y axis in the same way as for the X axis. 4th key press: Confirms your input After this, the device first starts levelling again, which is shown by the flashing levelling display.

  • Page 46: Slope In Manual Mode

    6. Slope in Manual Mode To be able to set higher grades using a level table or to record building-side specified grades, for example, you must switch off the device's automatic system. You do this by pressing the On/Off key for a long time (approx.

  • Page 47: Mask Mode

    7. Mask Mode In mask mode, you can limit the laser exit to a settable range. This is only possible with a rotating laser beam, i.e. not in scanning mode. By pressing the key three times you enlarge the masked area from 90 up to 270°.

  • Page 48: Setting The Levelling Sensitivity (Windy)

    9. Setting the Levelling Sensitivity (Windy) If while working with the device you have to relevel it due to wind, vibrations or slight shocks, which interrupt the rotation, you can remedy this situation using the Windy function. Pressing the Windy key reduces the leveling sensitivity of the instrument.

  • Page 49: Power Supply Of Laser

    When the battery is fully charged, all the bars are shown. Charge the battery at room temperature using only the THEIS standard mains unit connected to the charger socket below the laser. Charging at temperatures below +5°C can lead to defects in the battery.

  • Page 50: Radio Remote Control Fb-V (Option)

    12. Radio Remote Control FB-V (Option) The wireless remote control is designed on a bidirectional basis. All the information that is shown on the laser's display can also be seen on the lit-up display of the remote control. The key symbols on the operator panel correspond to the keys on the laser keypad.
  • Page 51 button on the remote control the standby-mode can be stopped. The instrument will return to normal operation, as if the instrument will be switched on. The maximum standby-period can be set at the info-menu (see capital 17). The laser switches off if standby-period is exceeded.

  • Page 52: Detector Te 90 Align

    13. Detector TE 90 ALIGN 13.1 Keyboard Numeric digits / text display Arrow for direction of movement Device symbol: Laser connected Centre bar Battery display Arrow for direction of movement Display of audible signal Accuracy Magnet LED: Direction of movement Display Sensor window (on reverse too)

  • Page 53: Operation

    13.2 Operation Switching the device on / off Press the On / Off button Adjusting the volume Pressing the audible signal button cycles Low / High / Off  High: Display of audible signal permanently displayed; text "Hi" for one second ...
  • Page 54 User defined on-grade level: An arbitrary level within -10 and +40mm around the Centre notch can be used as on-grade level. The user defined on-grade level is set by pressing the accuracy button for two seconds while the de- vice is in the laser beam. If successful, you will hear a confirmation beep and an asymmetric arrow symbol is shown on the display.

  • Page 55: Power Supply Of Detector

     ALG – Detector alignment for ALIGN - function Default: "Hor"  "UP" / "Ver"  "UP". Setting “UP” und “dwn” pos- sible. Setting “UP“ horizontal: Text „THEIS“ of Logo upright readable Setting “UP“ vertical: Text „TE 90 ALIGN“ upright readable NOTE: All menu settings will be retained when the detector is turned off.

  • Page 56: Align - Function

    Figure 1: ALIGN setup – Horizontal Two grades can be set automatically in the X and Y axis with the laser system Vision 2N ALIGN and the detector TE 90 ALIGN. First set up the static head horizontally, as described under Section 4 and set the laser in the Y direction flush with the first target point M2 (Figure 1).

  • Page 57: Operation / Display

    The telescope available from THEIS is definitely recommended for this. Note: (1) While searching for the detector, changes may occur in the ro- tation speed and in the blanking zones. (2) There must be no obstructions between laser and detector, otherwise this will impact the search speed and make search- ing more difficult.

  • Page 58: Slope Y- And X - Axis (Figure 1)

    Table 2: ALIGN - Function horizontal Y-axis 14.1.2.2 Slope Y- and X - axis (Figure 1) TE 90 ALIGN VISION 2N ALIGN Turn on the detector. Turn on the laser. Device symbol must al- ways be displayed.
  • Page 59 Press A key briefly: Laser searches for detector. Start ALIGN in X axis. 0.00% _._ _% Search complete: Detector found. X or -X alternating and slope _._ _% value _._ _ flashing in alterna- _._ _% tion. End ALIGN: Detector - Track- ing stops.

  • Page 60: Align - Vertical (Alignment)

    14.2.1 Setup/process Figure 2: ALIGN - Vertical The laser system Vision 2N ALIGN with the detector TE 90 ALIGN can be used in vertical operation and for flush alignment. To do this, place the laser on a stand, the ground or a batter board, for example, as described in Section 2.

  • Page 61: Operation / Display

    TE 90 ALIGN with this detector, but remains below or above it. This could result in an incorrect result. 14.2.2 Operation / display TE 90 ALIGN VISION 2N ALIGN Turn on the detector. Turn on the laser. Display up. Detector orientation: Text „TE 90 ALIGN“...

  • Page 62: Error Displays

    14.3 Error displays Display Error Measure Laser Detector no Conn Device No wireless Remove object be- A flashes symbol connection tween laser and de- tector Detector Turn on the detector switched off Disappears Range ex- Place detector closer ceeded to the laser Detector turns or Incorrect Change detector...

  • Page 63: Pairing Of Laser Und Detector

    15. Pairing of laser und detector Attention: The pairing between the laser and the detector is performed at the factory and should only be performed by the user if at least two ALIGN systems are used at the same time and interference occurs.
  • Page 64 Select menu item Press until menu item… PAr ...occurs Select Ok Pairing successful Complete pairing 9500 Serial number of TE 90 ALIGN appears on the laser XXXX display Turn off the laser Press 3x: switch detector off Now the laser and detector are paired to the chosen frequency.

  • Page 65: Calibration Check

    16. Calibration Check Set up the laser leveller as described in point 1 (but on an extremely well aligned tripod) and align it along a traverse length of approximately 30 metres – starting with the X axis, for example – and switch it on. At the end of the traverse length, make a mark at the level of the laser beam.
  • Page 66 % setting (% setting is default) ‰ - setting Save and next menu item Select start rotation speed Select 600, 800 or 1000 rpm Save and next menu item Lcdb Display of lighting timeout SEC. 20 Select 0 – 250 sec Save and next menu item Lcdb Display of lighting intensity...
  • Page 67 Information and settings FB – V Press buttons Serial number e.g. 144522 Next menu item Program Version e.g. build 089 Next menu item Automatic channel selection or select manual e.g. CH5 EU Select channel 1 - 16 and confirm (Channel CH Auto is for automatic selection.) Select US (Attention: Only for USA and AUS) Save and next menu item Battery voltage FB - V...

  • Page 68: Delivery Contents

    1 year) from the date of sale (date of invoice). You must return the device or its affected components for repair or replacement to THEIS immediately after you establish the defect. No guarantee claim or claim free elimination of faults due to incorrect handling or storage can be accepted;...

  • Page 69: Brief Instructions

    21. Brief Instructions Switch on/off Manual mode (press for 5 sec.) Speed On/ Off 5 steps: 0 - 800 Traversing the laser beam (step mode) Slope Display of last input Input X Input Y Confirmation Change sign and digits Mask mode Activation of 90 to 270°: Deactivation Positioning the mask area Scanning mode...

  • Page 70: Technical Data

    22. Technical Data Laser Laser Class / High Power 2 / 3R Wavelength 635 - 660nm Output Power / High Power < 1mW / < 5mW Range See detector Self-levelling range ± 5° Levelling precision ± 1,5 mm / 30 m 3,4,5 Grade accuracy ±...

  • Page 71: Supplier Declaration/Safety Information

    There are no parts to maintain or adjust inside the device. Servicing may only be carried out by authorized persons. Safety regulations for THEIS Class 3R HIGH-POWER LASER DEVICES Users must observe BGVB2 (Accident Prevention Regulations for Laser Radiation in Germany).

  • Page 72: Disposal

    EU countries only: In accordance with Directive 2006/66EC, non-serviceable THEIS laser devices or spent rechargeable batteries must be recycled or can be returned directly to: THEIS FEINWERKTECHNIK GMBH...
