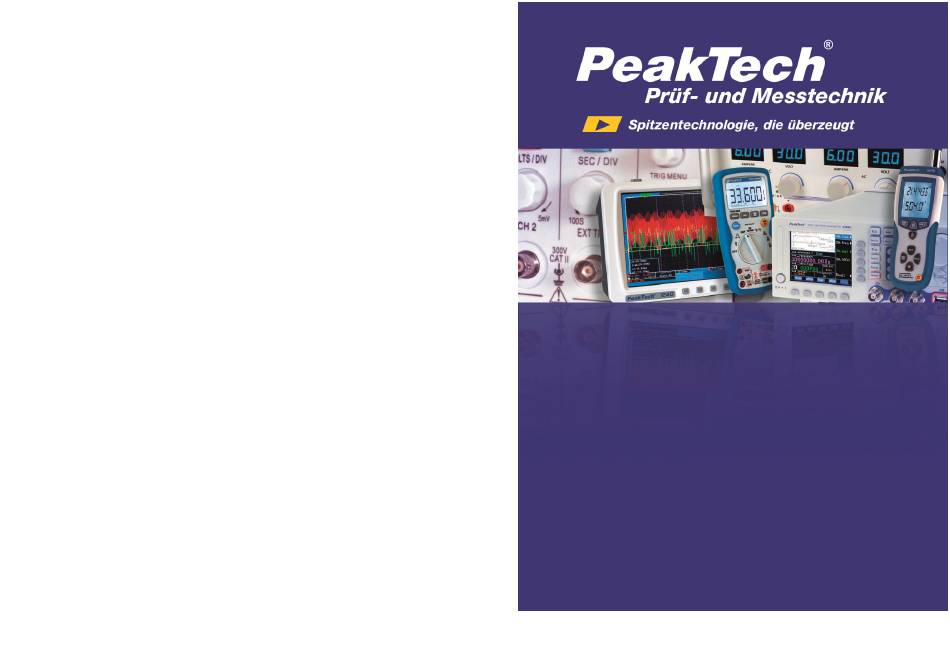

- Page 1 ® PeakTech 3265 / 3270 / 3275 Bedienungsanleitung / Operation manual Dekaden / Decade Box...
- Page 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
- Page 3 Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen keine ätzenden Scheuermittel. Dieses Gerät ist ausschließlich für Innenanwendungen geeignet. Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen. Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.

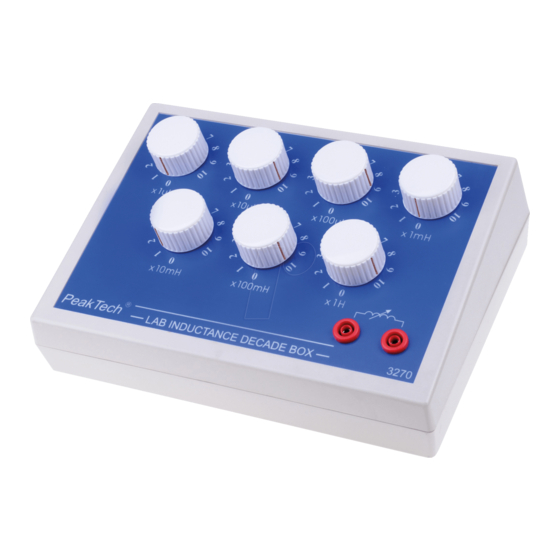

- Page 4 Drehschalter zum leichten Addieren und Subtrahieren des gewünschten Wertes 4 mm Sicherheitsausgangsbuchsen aus schlag – und stoßfestem ABS Kunststoffgehäuse ® 2.1. PeakTech 3265 hohe Bandbreite (1Ω bis 10 MΩ) mit hoher Auflösung (1 Ω pro Schritt) mit 7 Widerstands-Dekaden ®...
-
Page 5: Spezifikationen
3. Spezifikationen ® 3.1. PeakTech 3265 Betriebstemperatur 0° C bis 50° C (32° F bis 122° F) <80%RH Gewicht 0,5 kg Abmessungen (BxHxT) 170 x 240 x 90 mm Zubehör Bedienungsanleitung Max. Dekade Bereich Genauigkeit Eingangsstrom Nicht spezifiziert 1 Ω ~ 10 Ω... - Page 6 WARNUNG!! Überschreiten Sie niemals die maximale Leistung des Ausgangs- Widerstandes von 0,3W. Überschreiten Sie niemals die maximale Eingangsspannung von 250V AC/DC. ® 3.2. PeakTech 3270 Betriebstemperatur 0° C bis 50° C (32° F bis 122° F) <80%RH Gewicht 1,2 kg Abmessungen (BxHxT) 170 x 240 x 90 mm Zubehör...
- Page 7 3.2.1. Beschreibung der Bedienelemente Bereichswahlschalter Induktivitäts-Ausgangsbuchsen 3.2.2. Messungen Starten Sie in der Grundeinstellung (alle Bereichswahlschalter in Stellung 0) mit der kleinsten Induktivität Schalten Sie die Bereichswahlschalter und addieren Sie diese, um den gewünschten Induktivitätswert zu erhalten. WARNUNG!! Niemals den max. Eingangsstrom von 300 mA AC/DC überschreiten!!
- Page 8 ® 3.3. PeakTech 3275 Betriebstemperatur 0° C bis 50° C (32° F bis 122° F) <80%RH Gewicht 0,8 kg Abmessungen (BxHxT) 170 x 240 x 90 mm Zubehör Bedienungsanleitung Max. Dekade Bereich Genauigkeit Eingangsspannung Nicht spezifiziert 0,1 nF ~ 1 nF...
- Page 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. © PeakTech® 02/2013/Th/pt.
-
Page 10: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Page 11 Rotary switches that allow the user to simply add or subtract for desired value 4 mm safety input jacks ABS plastic housing case, rugged components ® 2.1. PeakTech 3265 1 to 10 MΩ wide range and high resolution (1 Ω per step) with seven decades of resistance ®...
- Page 12 3. Spezifications ® 3.1. PeakTech 3265 Operating Temperature 0° C to 50° C (32° F to 122° F) < 80 % RH Weight 0,5 kg Dimensions (WxHxD) 170 x 240 x 90 mm Accessories Operation Manual Decade Range Max. Current...
- Page 13 Do not add the voltage over AC/DC 250 V to the “Output Resistance Terminals” even its stand Wattage is less than 0,3 W. ® 3.2. PeakTech 3270 Operating Temperature 0° C to 50° C (32° F to 122° F) < 80 % RH...
- Page 14 WARNING!! Do not add the current more than 300 mA (AC or DC) into the “Output Inductor Terminals” (3-2) ® 3.3. PeakTech 3275 Operating Temperature 0° C to 50° C (32° F to 122° F) < 80% RH Weight 0,5 kg...
- Page 15 decade range max. current accuracy not specified 0,1 nF ~ 1 nF nF ~ 10 nF 300 VDC nF ~ 100 nF 230 VAC(50Hz) +/- 5,0% nF ~ 1 uF uF ~ 10 uF 3.3.1. Front Panel Description Range Select Switch Capacitance Output Terminal 3.3.2.
- Page 16 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. © PeakTech® 02/2013/Th/pt. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 –DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
