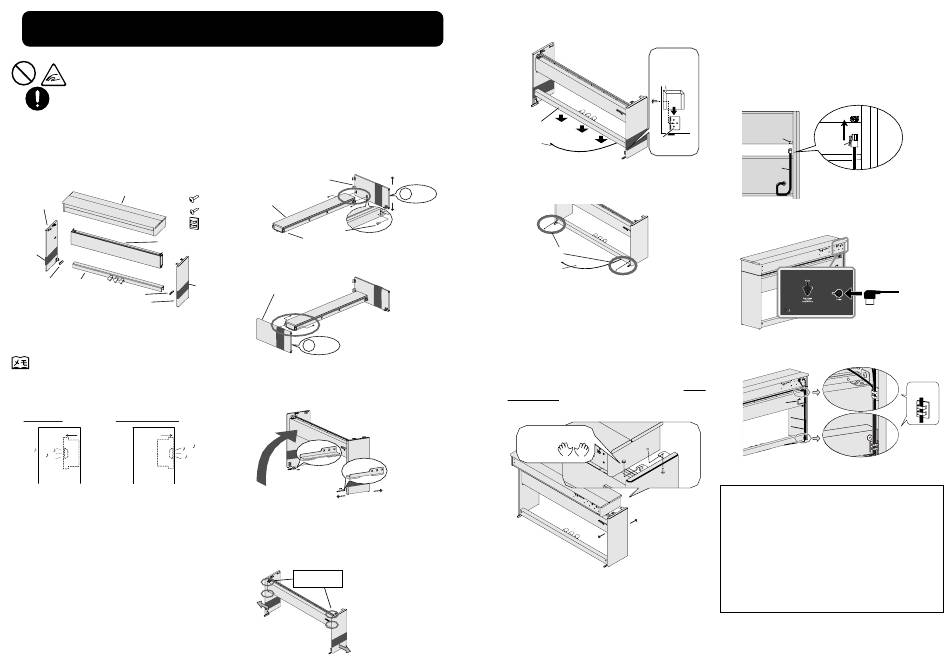

Roland DP990F Assembly Instructions

本体の組み立てかた（DP990F ／ DP990RF）
• 組み立て作業は必ず 2 人以上で行ってください。
• 本機を組み立てたり、移動したりするときは、水平に持ち上げるようにし、手を挟んだり、足の上に落とさない
よう、十分に注意してください。
• ネジ、コード・クランプ、サポート金具などの小さな部品は、小さなお子様が誤って飲み込んだりすることのな
いようお子様の手の届かないところへ保管してください。
■ 部品の確認
組み立てる前に、部品がそろっていることを確認ください。
また、プラス・ドライバー（No.2）をご用意ください。
※ サイド・ボードについている梱包シートは、手順 4 の作業が終わる
まで取り外さないでください。組み立て時の傷つき防止用です。
DP990F本体
サイド・
1
ボード（左）
2
3
梱包 スピーカー・
シート ボックス
サポート
ペダル・ボード
金具（左）
サポート金具（右）
サイド・ボード（右）
1：組み立てネジ（M6 × 20mm） 8 個
2：サポート金具用ネジ（M4 × 16mm） 6 個
3：コード・クランプ 3 個
スピーカー・ボックスは背面に向けて取り付けることもできます。
本体の背面側に聴き手がいる場合など、聴き手の方向にスピー
カーを向けることができます。
背面に向けた場合
通常の向き
前面 背面 前面 背面
スピーカー・ スピーカー・
ボックス ボックス
■ 組み立て手順
• 組み立てネジは必ず手で差し込み、数回手で回してからドライ
バーで固定してください。
• 最初はネジをゆるめに締めて全体を組みます。そして、 ゆがみを
補正しながら締め付けるとうまく組み上げることができます。
• 組み立てるとき、 部品に傷がつかないよう、お取り扱いにご注意
ください。
• 組み立てるときは、部品を入れている梱包シートや、 柔らかい布
などを下に敷いて作業をしてください。 床などに直接部品を置く
と部品や床に傷がつく恐れがあります。
1.
サイド・ボード右（R）をスピーカー・ボックスに組み立て
ネジ（M6 × 20mm）で固定します（2 カ所） 。
スピーカー・ボックス背面のスピーカー・コードが、左側にくるよ
うに取り付けます。
サイド・ボード右（R）
スピーカー・ボックス
組み立てネジ
スピーカー・コード（背面）
2.
サイド・ボード左（L）をスピーカー・ボックスに組み立てネ
ジ（M6 × 20mm）で固定します（2 カ所） 。
サイド・ボード左（L）
梱包
シート
L
マーク
3.
全体をおこしサポート金具をサポート金具用ネジ（M4 ×
16mm）で固定します（6 カ所） 。
全体をおこすときは、スピーカー・ボックスの中央付近を持って、
静かにおこしてください。
右用
左用
サポート
金具用ネジ
後
サポート金具の左右を間違えないように注意して取り付けてくださ
い。
4.
ペダル・ボードをペダル・ボード金具にかぶせます
手順 1、2 で取り付けた組み立てネジを一度ゆるめてサイド・ボー
ドを左右にひろげてください。
少しゆるめる
（4カ所）
ペダル・ボードをペダル・ボード金具にかぶせるときは、サイド・
ボードに傷がつかないように注意してください。
ペダル・ボード
ペダル・コード
を出しておく
5.
ペダル・ボードをサイド・ボードに組み立てネジ（M6 ×
前
20mm）で固定します（2 カ所） 。
R
マーク サイド・ボードについている梱包シートを外します。
後
組み立てネジ
ペダル・コード
手順 4 でひろげたサイド・ボードを戻し、ゆるめた組み立てネジ
を締め直してください。
ペダルを安定させるために・・・
ペダル・ボードを固定している組み立てネジを一度ゆるめます。ペ
ダルを踏み込み、ペダルが接地面に固定されていることを確認した
ら、組み立てネジをしっかり締め直してください。
6.
ピアノの底面にあるネジ（左右各 1 本）をサイド・ボードの
金具に合わせ、ピアノを前面側に引いてネジを金具に引っか
けます。
※ ピアノ本体を持つときは、ピアノの前と後をつかみ、手をは
さまないように注意してください。
前後左右が均等になるように本体をのせてください。
手をはさまないように
注意して
ください。
前
※ 組み立てがうまくいかないときや、組み立て後にゆがみがあ
るときは、手順 1、2、5 で取り付けた組み立てネジを少し
だけゆるめて、ゆがみを補正しながら改めてネジを締め直す
とうまく組み上げることができます。
7.
組み立てネジ（M6 × 20mm）でピアノとスタンドを固定し
ます（左右各 1 本） 。
※ 組み立てネジは必ず手で差し込み、数回手で回してからドラ
イバーで固定してください。
ペダル・ボード
のかぶせかた 8.
図のように、スピーカー・コードを DP990F 本体のスピー
（横から見た図）
カー端子に接続します。
ペダル・ボード
スピーカー・コードは、カチッというまで差し込んでください。
DP990F背面
スピーカー端子
ペダル・ボード
金具
スピーカー・
コード
9.
ペダル・コードを Pedal 端子に接続します。
※ ペダル・コードは Pedal 端子の奥まで差し込んでください。
10.
必要に応じて、コード・クランプを図のように貼りつけ、ペ
ダル・コードを固定します。
スピーカー・コード スピーカー・コード
電源コード 電源コード 電源コード
ペダル・コード ペダル・コード
7 7
6 6
組み立てネジ
本機を移動する場合
電源コード、ケーブル類を DP990F から外します。
前（鍵盤側）
そして、水平に持ち上げ、手を挟んだり、足の上に落とさないよう
に注意して運んでください。
後
ペダルの安定を確認し、必要に応じて調節してください。
分解する場合
組み立て手順の逆の順序で分解してください。
スピーカー・ボックスの向きを変える場合
必ず、全体を分解してから、スピーカー・ボックスの向きを変えて
組み立て直してください。
© 2010 ローランド株式会社 本書の一部、もしくは全部を無断で複写・転載することを禁じます。
ツメ
ツメがスタンドの内側に
なるように持ち、カチッと
音がするまで差し込む
コード・
クランプ
