Z4 (.MP) .KA (.SET)
2. Applicare l'adattatore per serrature
3. Fissare l'adattatore per serrature antieffrazione
4. Controllare che le graffe inserite blocchino a filo
5. Spingere il cilindro di chiusura nella porta
6. Fissare il cilindro di chiusura con la vite di
IT
3. Montaggio Z4.KA & Z4.KA.SET
antieffrazione e, tenendo fermo il pomolo
interno, ruotare finché quest'ultimo non chiude
a filo con il cilindro di chiusura.
Le tacche dell'adattatore per serrature
9
antieffrazione ora si incastrano
perfettamente in quelle del tubo principale.

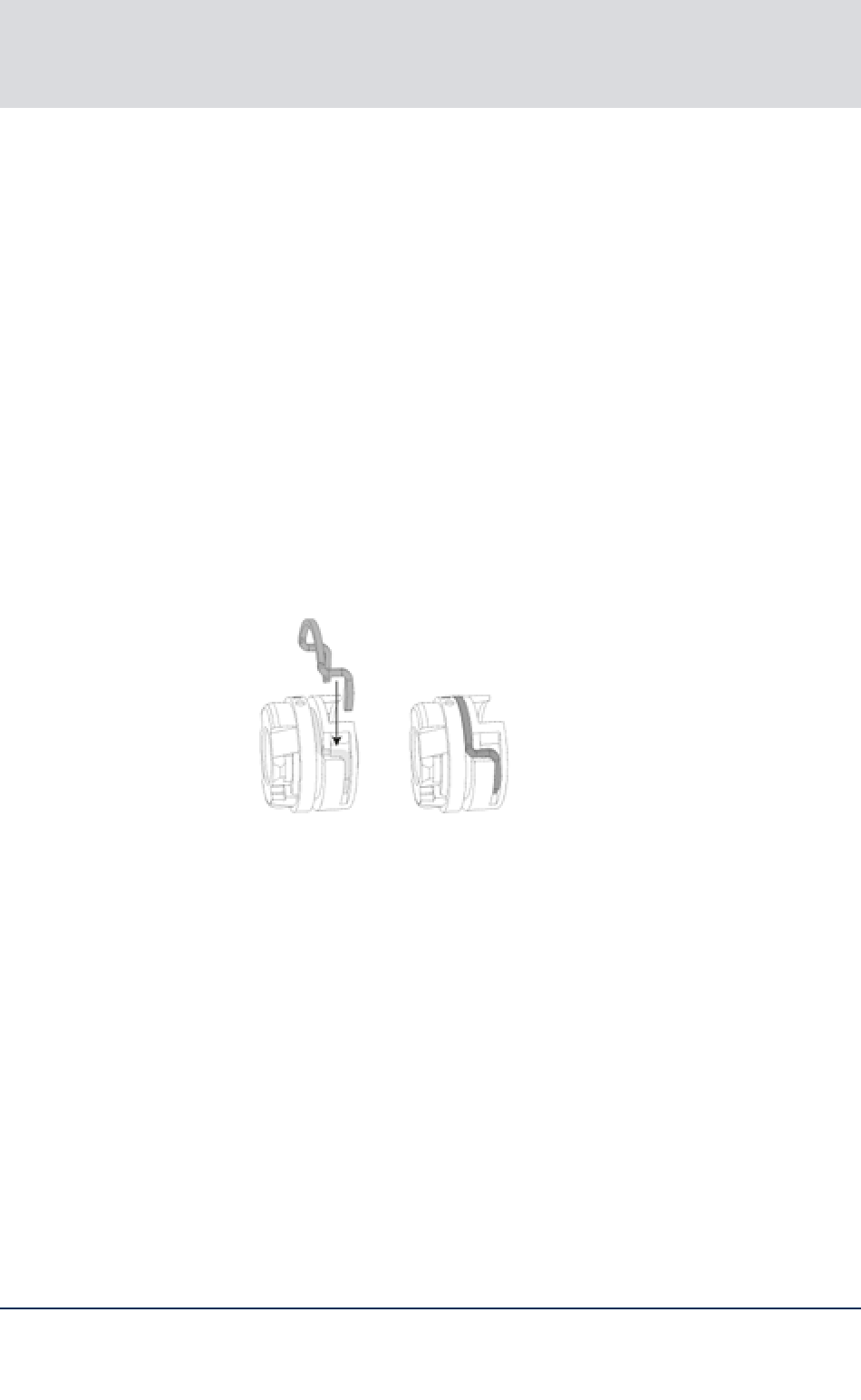

con le graffe in dotazione come indicato nella
seguente immagine:
i due contrassegni indicano l'orientamento
9
dell'adattatore per serrature antieffrazione.
Le graffe devono incastrarsi correttamente
9
nell'adattatore per serrature antieffrazione.
l'adattatore per serrature antieffrazione.
dall'interno.
ritenuta.
