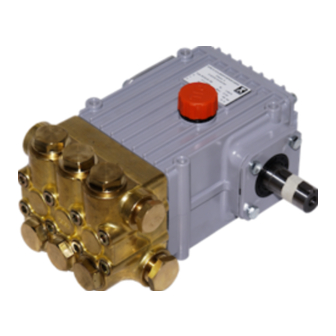

Speck NP25/70-100 Operating Instructions

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
SPECK-TRIPLEX-PLUNGERPUMPEN
SPECK TRIPLEX PLUNGER PUMPS
Leistungsbereich - Performance
Type Best.-Nr. Leistungs-
Code No.
NP25/70-100 00.5361
NPSH erf. ist gültig für Wasser (spez. Gewicht 1kg/dm
=1°E) bei max. zulässiger Pumpendrehzahl.
Inbetriebnahme und Wartung
Vor Inbetriebnahme Ölstand
Wasserzulauf sorgen. Ölfüllmenge 0,9 l. Nur Getriebeöl 220 nach ISO
VG (DIN 51519), z.B. Aral Degol BG 220 einfüllen (SAE 90).
Erster Ölwechsel nach 50 Betriebsstunden, danach alle 200
Betriebsstunden. Achtung bei Betrieb in feuchten Räumen bzw. bei
hohen Temperaturschwankungen. Bei Kondenswasserbildung im
Getrieberaum (Aufschäumen des Öles) sofort Ölwechsel durchführen.
NPSH-Wert beachten!
Max. Zulaufdruck 10 bar.
Sicherheitsvorschriften
Es ist ein Sicherheitsventil
Flüssigkeitsstrahler vorzusehen, das so eingestellt ist, dass der
Betriebsdruck um nicht mehr als 10 % überschritten werden kann. Bei
Nichteinhaltung dieser Vorschrift sowie bei Überschreiten der
Temperatur- und Drehzahlgrenze erlischt jegliche Garantie.
Beim Betrieb der Pumpe muss die angetriebene Wellenseite und
Kupplung durch einen bauseitigen Berührungsschutz abgedeckt sein.
Vor Wartungsarbeiten an Pumpe und Anlage muss sichergestellt
werden, dass Druckleitung und Pumpe drucklos sind! Saugleitung
verschließen.
Versehentliches Starten des
Maßnahmen vermeiden (Sicherungen herausschrauben).
Vor Inbetriebnahme Pumpe und druckseitige Anlagenteile drucklos
entlüften. Ansaugen und Fördern von Luft oder Luft-Wassergemisch
sowie Kavitation unbedingt vermeiden.
Kavitation bzw. Kompression
unkontrollierbaren Druckstößen
Anlagenteile zerstören sowie Bedienungspersonal gefährden!
SPECK-TRIPLEX-Pumpen sind geeignet zur Förderung von sauberem
Wasser oder anderen nicht aggressiven oder abrassiven Medien mit
ähnlichem spezifischen Gewicht wie Wasser.
Werden andere Flüssigkeiten, insbesondere brennbare, explosive
und toxische Medien gefördert, so ist eine Rücksprache mit dem
Pumpenhersteller hinsichtlich
unbedingt erforderlich. Die Einhaltung der entsprechenden
Sicherheitsvorschriften ist durch den Gerätehersteller bzw. durch
den Anwender sicherzustellen.
Überdruck
aufnahme
max.
Power Pressure
Consump.
max.
kW bar
13.8 100
3
, Viskosität
prüfen und für störungsfreien
gemäß den Richtlinien
Antriebsmotors durch geeignete
von Gasen führt
und kann Pumpen-
der Materialbeständigkeiten
Drehzahl Förder- Wasser
menge temp.
max. max. max.
RPM Output Water-
Temp.
max. max. max.
-1
min l/min °C
1450 70.1 70
Required NPSH refers to water (specific weight 1kg/dm
at max. permissible pump revolutions.
Operation and Maintenance
Check oil level prior to starting and ensure trouble-free water supply.
Oil: use only 0.9 litres of ISO VG 220 (e.g. Aral Degol BG220) or SAE
90 gear oil.
Initial oil change after 50 operating hours and then every 200 hours.
Caution when operating in damp places or with high temperature fluc-
tuations. Oil must be changed immediately should condensate (frothy
oil) occur in the gear box.
NPSH values must be observed.
Max. input pressure 10 bar.
Safety Rules
für A safety valve is to be installed in accordance with the guidelines for
liquid spraying units so that the admissible operating pressure cannot
be exceeded by more than 10%. Pump operation without a safety valve
as well as any excess in temperature or speed limits automatically
voids the warranty.
When the pump is in operation, the drive shaft end and the coupling
must be enclosed by a protective cover or a coupling bell.
Pressure in the discharge line and pump must be at zero before any
maintenance to the pump takes place. Close suction line. Disconnect
fuses to ensure that the driving motor does not get switched on acci-
dently.
Make sure that all parts on the pressure side of the unit are vented be-
fore starting the pump. In order to prevent air, or an air-water-mixture
being absorbed and to prevent cavitation occurring, the pump-NPSHR
suction head and water temperature must be respected.
zu Cavitation and/or compression of gases lead to uncontrollable
und pressure-kicks which can ruin pump and unit parts and also be
dangerous to the operator or anyone standing nearby.
SPECK TRIPLEX Plunger Pumps are suitable for pumping clean water
and other non-aggressive or non-abrasive media with a specific weight
similar to water.
Before pumping other liquids - especially inflammable, explosive
and toxic media - the pump manufacturer must be consulted with
regard to the resistance of the pump material. It is the responsibil-
ity of the equipment manufacture and/or operator to ensure that
all pertinent safety regulations are adhered to.
NP25/70-100
Plunger Hub Gewicht
-Ø
ca.
Plunger Stroke Weight
dia.
approx.
mm mm kg
30 24 18.0
3
NPSHR
NPSH
Required
mWs
10.0
, viscosity 1°E)
