5 Fonctionnement de l'Evolution

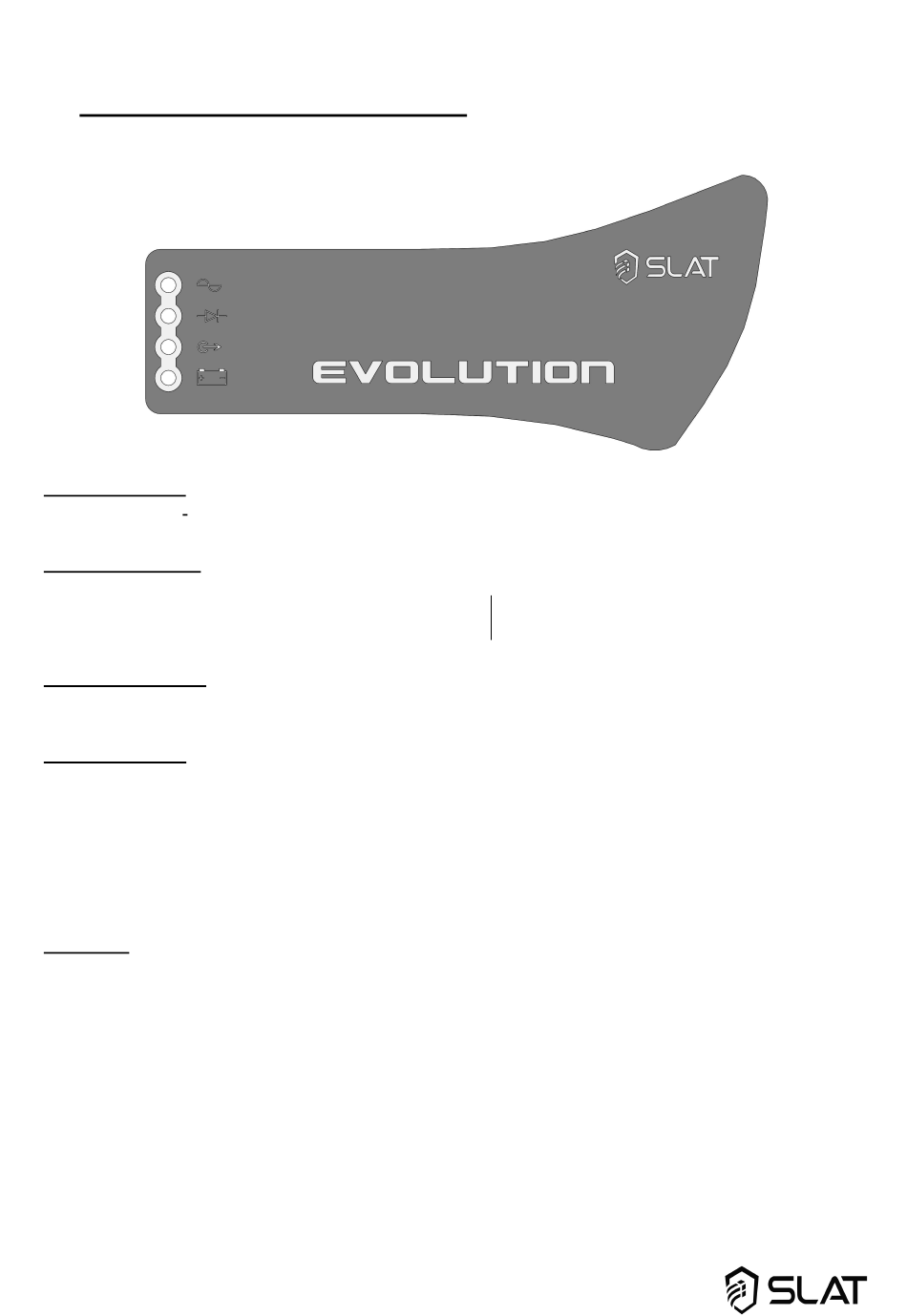

5.1 Alarmes

Présence secteur : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité positive)
avec temporisation.
Si le secteur est absent > LED éteinte
Présence chargeur : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité
positive)
Si le fusible secteur HS ou absent.
Si le secteur est <98V ou 195V en 100-150W.
Si le produit est HS.
Présence utilisation : Signalisation par LED verte de la présence d'une tension (pas de seuil) sur les sorties
utilisation (pas de report associé.
Si une des 2 sorties n'a pas de tension, la LED s'éteint.
Présence batterie : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité positive)
Si la batterie est absente :
Le test batterie s'effectue de la manière suivante :toutes les 30s pendant les 20 premières
minutes après la mise en service : toutes les 15min après les 20 premières minutes, Si un
défaut est détecté, le test repasse toutes les 30s jusqu'à 20 minutes après la disparition du
défaut.
Signalé en local par LED éteinte.
Si la tension batterie < 1.85V/élt+/-3%, signalé en local par LED orange clignotante.
Remarque : Dans le cas du montage en coffret C6 et C23, la signalisation se fait par un seul voyant :
o
o
o
5.2

Equipements et options disponibles

Coupure tension batterie basse :
Le seuil de coupure est de 1,8V/élt
L'élément effectuant la coupure est positionné dans le +.
Limitation courant batterie :
tout ok : vert.
défaut secteur : orange.
défaut batterie ou chargeur ou absence utilisation : rouge (ce défaut est prioritaire par
rapport au défaut secteur).
+/- 3%.
LED éteinte
