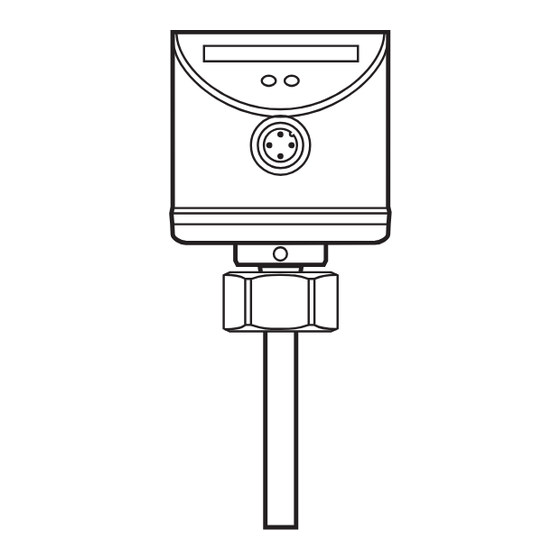

- Page 1 Operating instructions Flow monitors SI5100...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������4 3�1 Application area ��������������������������������������������������������������������������������������������4 3�2 Operating principle flow monitoring ���������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 4�1 Installation location ����������������������������������������������������������������������������������������5 4�2 Sources of interference in the pipe system ���������������������������������������������������6 4�3 Mounting operation ����������������������������������������������������������������������������������������6 5 Electrical connection ��������������������������������������������������������������������������������������������7 6 Operating and display elements ��������������������������������������������������������������������������7 7 Set-up and settings for water �������������������������������������������������������������������������������8... -
Page 3: Preliminary Note
1 Preliminary note Technical data, approvals, accessories and further information at www�ifm�com� ► Instructions > Reaction, result […] Designation of keys, buttons or indications → Cross-reference Important note Non-compliance may result in malfunction or interference� Information Supplementary note� CAUTION Warning of personal injury�... -
Page 4: Functions And Features
3 Functions and features 3.1 Application area The unit monitors the flow of liquid and gaseous media� 3.2 Operating principle flow monitoring • The unit detects the flow speed to the calorimetric measuring principle and switches the output: output closed if medium is flowing / output open if no medium is flowing�... -
Page 5: Installation
• Adapters have to be ordered separately as accessories� • A correct fit of the unit and ingress resistance of the connection are only en- sured using ifm adapters� • For small flow rates ifm adapter blocks are available� 4.1 Installation location General •... -
Page 6: 4�2 Sources Of Interference In The Pipe System
4.2 Sources of interference in the pipe system Components integrated in the pipes, bends, valves, reductions, etc� lead to turbu- lence of the medium� This affects the function of the unit� Recommendation: Adhere to the distances between sensor and sources of inter- ference: 5...10 x D 3...5 x D... -
Page 7: Electrical Connection
Voltage supply to EN 50178, SELV, PELV� ► Disconnect power� ► Connect the unit as follows: Core colours of ifm sockets: P: programming wire (for remote adjustment → 8.5) 1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black) Use 4-wire connection cables without a link between pins 2 and 4�... -
Page 8: Set-Up And Settings For Water
7 Set-up and settings for water (For media other than water → 8.1 Low flow adjustment)� ► Switch on the supply voltage� > All LEDs light and go out again step by step� During this time the output is closed (if configured as normally open)� The unit is in the operating mode� ►... -
Page 9: 7�2 High Flow Adjustment (Optional)
7.2 High flow adjustment (optional) ► Let the normal flow circulate in the installation� ► Press [ ] and keep it pressed� > LED 9 lights, after approx� 5 s it flashes� ► Release [ ]� > The unit is now adapted to your flow conditions� It passes into the operating mode, the display should now show example 1�... -
Page 10: 8�3 Restore The Factory Setting (Reset)
8.3 Restore the factory setting (reset) ► Press [ ] for at least 15 s� > LED 9 lights, after approx� 5 s it flashes� > After approx� 15 s LEDs 0���9 flash orange� ► Release [ ]� > All settings are reset to the factory setting: - operating area: 5 ���100 cm/s for water - switch point: LED 7 - output function: NO... -
Page 11: Operation
► Check the sensor tip for build-up from time to time� ► Clean it using a soft cloth� Stubborn build-up (e�g� lime) can be removed using a common vinegar cleaning agent� 12 Technical data Technical data and scale drawing at www�ifm�com�...
