Summary of Contents for OHAUS Adventurer Pro AV811 Series

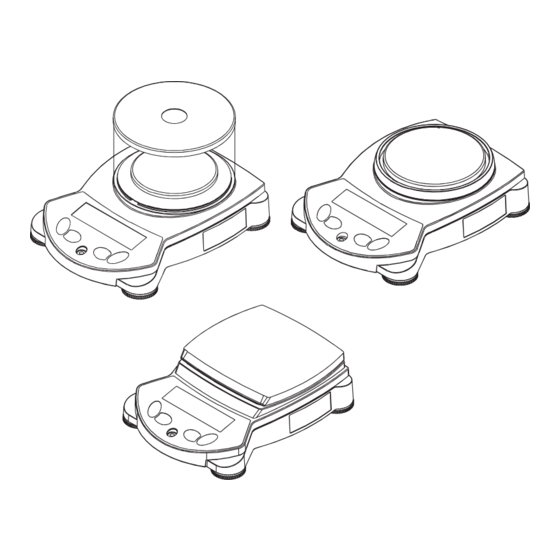

  • Page 1 Adventurer Pro Balances Instruction Manual Adventurer Pro...
  • Page 2 Ohaus Corporation, 19A Chapin Road, P.O. Box 2033 Pine Brook, New Jersey, 07058, USA Declaration of Conformity...
  • Page 4 TABLE OF CONTENTS...
  • Page 5 TABLE OF CONTENTS (Cont.)
  • Page 6 1. INTRODUCTION 1.1 Description 1.2 Features 1.3 Safety Precautions...
  • Page 7 2. INSTALLATION 2.1 Unpacking 2.2 Installing Components 2.3 Selecting the Location...
  • Page 8: Initial Calibration

    2.4 Connecting Power 2.5 Initial Calibration Menu-Cal Exit...
  • Page 9 3. OPERATION 3.1 Overview of Controls...
  • Page 11: Control Functions

    3.2 Control Functions Primary Function (Short Press) Tare On/Zero Print Function Secondary Function (Long Press) Menu-Cal Unit Mode Back Exit Function Tare On/Zero Print Mode Menu-Cal Unit Back Exit...
  • Page 12: Basic Operation

    3.3 Basic Operation Unit Zero Note Mode Tare Tare Tare Note Print...
  • Page 13 3.4 Menu CALIBRATION (3.7.1) SETUP (3.7.2) READOUT (3.7.3) MODE (3.7.4) PRINT-1 (3.7.6) UNIT (3.7.5) PRINT-2 RS232-1 (3.7.7) RS232-2 GLP PRINT (3.7.9) GLP DATA (3.7.8) RESET (3.7.10) LOCKOUT (3.7.11) END (3.7.12)
  • Page 14 TOP LEVEL SECOND LEVEL BOTTOM LEVEL ENTER THE MENU Menu Yes No Back SELECT THE SUB-MENU Back SELECT THE MENU ITEM Back EXITING THE MENU Exit...
  • Page 15 3.5 Application Modes...
  • Page 16 Function Function Mode ADJUSTMENTS...
  • Page 17 Function Function Mode...
  • Page 18 Back Function...
  • Page 19 Function ADJUSTMENTS...
  • Page 20 Function Mode 3.6 Additional Features NOTE...
  • Page 21 Full charge 2/3 charge 1/3 charge Replace batteries (Flashing)
  • Page 22 3.7 Balance Settings 200g 200g 500g 2000g 2000g 5000g...
  • Page 23 WARNING SETUP...
  • Page 24 READOUT Medium UNIT MODE...
  • Page 25 PRINT-1 Yes No Multi...
  • Page 26 GLP DATA 12hr RS232-1 2400 7 No XONXOFF...
  • Page 27 GLP PRINT RESET...
  • Page 28 LOCKOUT...
  • Page 29 3.9 Sealing Access to the Balance Settings 3.8 Legal for Trade (LFT)
  • Page 30 3.10 Printing Data...
  • Page 31 4. MAINTENANCE 4.1 Calibration 4.2 Cleaning 4.3 Troubleshooting Symptom Possible Cause Remedy 4.4 Error Code List...
  • Page 32 4.5 Service Information 4.6 Parts 4.7 Accessories...
  • Page 33 5. TECHNICAL DATA...
  • Page 34 5.1 Drawings...
  • Page 38 5.4 Communication 5.4.1 Commands...
  • Page 39 5.4.2 Connections TARE* PRINT* COM 1 Connector COM 2 MINI DIN Connector...
  • Page 40 LIMITED WARRANTY...

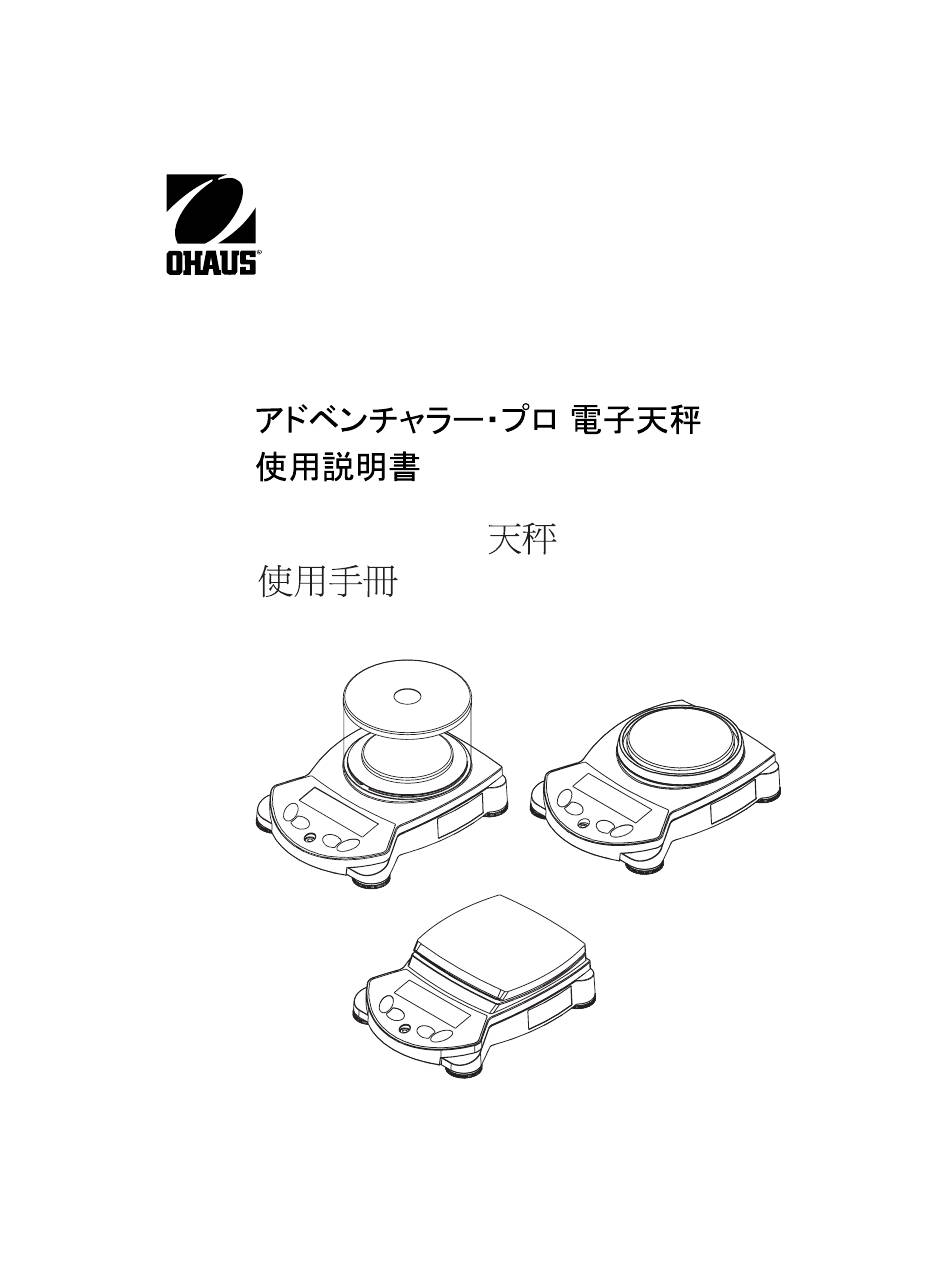

  • Page 41             アドベンチャープロ取扱説明書                                                               ...
  • Page 42 こ れら の製品は又下記の規格に該当するも のです。     Note:アドベンチャープロは米連邦通信委員会( FCC) の  Part15 に準ずるクラス A デジタル装置です。 こ れ らの規制は、 この機器が商業環境で使用さ れた時に、 電波妨害に対する適切な保護を提供する よう に設計さ れています。 この機器は無線周波数エネルギーを生成、 使用、 放射致し ますので、 取扱 説明書に従って正し い取扱をし なければ、 電波妨害を引き起こす恐れがあり ます。 家庭環境でこ の機器をご使用になると 、 使用者がご自身の費用でそのよう な電波妨害への適切な対策を講ず るよう 要求さ れるこ と があり ます。    ...
  • Page 43: Table Of Contents

    目次  1. はじ めに  ……………………………………………………………    1.1  説明  ………………………………………………………………………  5  1.2  機能  ………………………………………………………………  … …….  5  1.3  安全に使用するために  …………………………………………………  5  2. 設置. …………………………………………………………………    2.1  開梱  ………………………………………………………………………  6  2.2  部品を組み立てる  ………………………………………………………  6  2.3  設置場所の選択  ………………………………………………………‥  6    2.4  電源の接続  …………………………………………………・・・・・・・・…  7   ...
  • Page 44 目次( つづき)     3.7  天びんの設定  ……………………………………………………………  21        3.7.1  校正  …………………………………………………………  21-22        3.7.2  セットアップ………………………………………………………  22      3.7.3  環境設定( Readout) …………………………………………  23        3.7.4  モード…………………………………………………………  23      3.7.5 Unit(単位) ……………………………………………………  23-24      3.7.6 Print-1…………………………………………………………  24-25   ...
  • Page 45: 1. はじ めに

    1.  はじ めに  この取扱説明書にはアドベンチャープロ天びんの設置、 操作、 メンテナンスに関する説明が記載さ れてい ます。 天びんをご使用になる前に取扱説明書をよく お読みく ださ い。     1.1  説明  アドベンチャープロ天びんは適切にメンテナンスし ていただければ、 長期間修理などのサービスを提供するこ と ができる精密計量機器です。 アドベンチャープロ天びんはひょ う 量が 51g〜8100g のモデルがあり ま す。     1.2 機能  アドベンチャープロ天びんには下記の多く の標準機能が含まれています。     電池( 別売) 又は AC アダプタ( 標準装備) の 2 電源方式  計量、...
  • Page 46: 2. 設置

    2. 設置  2.1 開梱  梱包を解き、 下記の標準装備品が同梱さ れているか確認し てく ださ い。     ※天びん本体    ※風防( 51g モデル)   ※サブプラットホーム    ※風防カバー( 51g モデル)   ※ひょ う 量皿    ※風防リング( 210g モデル)   ※AC  アダプタ    ※取扱説明書  ※保護カバー    ※保証書     ...
  • Page 47: 電源の接続

    2.4 電源の接続  2.4.1  AC アダプタ  AC アダプタを 100V 電源コンセントに接続し 、 プラグを天びん後部に差込みます。                天びんの電源を入れる前に、 電圧と プラグの形状を確認し てく ださ い。   2.4.2 電池の設置  ロードセルを保護するためにコーンカバーを取り 付けます。 天びんを裏返し にし て置きます。 電池カバーを 取り 外し ます。 単三電池 4 個を+/−方向を確かめ正確に電池収容部に設置し ます。     2.4.3 電源の...
  • Page 48: 3. 操作

    3. 操作  3.1 アドベンチャープロの外観                              No.  機能    No.  機能  1  ボタン    8  調整脚  2  ディスプレイ    9  AC アダプタ接続部  3  ひょ う 量皿    10  通信用ポート ...
  • Page 49   No.  説明    No.  説明  3.1  操作パネルの外観( つづき)   1  On/Zero Off - Yes  ボタン    16  Memory  ( メモリー)   2  Print Unit - No  ボタン        17  Newton  ( ニュートン)   3  Function Mode - Back ボタン      17&20  Grain  ( グレイン)   4  Tare Menu - Cal - Exit  ボタン     ...
  • Page 50: 操作ボタンの機能

    3.2  操作ボタンの機能  4 つの多機能ボタンは、 天びんの操作に必要な機能を提供し ます。           第1の機能 (短く押す)     第 2 の機能(長押し)            メニュー機能     第1 の機能  On/Zero  Print  Function  Tare  ( 短く 押す)           電源がOf...
  • Page 51: 基礎の操作

    3.3  基礎の操作  3.3.3 計量単位の変更  3.3.1 ゼロセット  Unit ボタンを長押し し 、 変更し たい単位が表示 さ れたらボタンから 手を離し ます。   被計量物をひょ う 量皿から 取り 除き、 Zero ボタ   ンを押すと ゼロセットさ れます。 重量値がゼロセット Note: 変更し たい単位が表示さ れない場合は  の 1/4d 以内の時は Center of Zero 記号が表 その単位をユニットメニューで On に設定し てく ださ 示さ...
  • Page 52: メニュー

    3.4  メニュー  3.4.1 メニュー構成      End Mode - 12 -...
  • Page 53: ナビゲーション

    3.4.2 ナビゲーション  アドベンチャープロのメニューは3 つのレベルから構成さ れています。   トップレベルはたく さ んのサブメニューから 成るメインメニューです。                     SECOND LEVEL  メニュー構成の Second  Level はサブメニュー  レベルです。 それぞれのサブメニューはたく さ んの  メニュー項目から 連らなっています。     BOTTOM  LELVEL    メニュー構成の Bottom  Level はメニュー項目  レベルです。...
  • Page 54: アプリケーションモード

    アプリケーションモード  アドベンチャープロ天びんは計量、 個数計算、 パーセント計量、 チェック計量、 動物計量、 合計のアプリケーション モードを含んでいます。 初期設定は計量モードのみ ON に設定さ れ、 その他のアプリケーションは OFF に 設定さ れています。 他のアプリケーションを使用する際は、 予めモードメニューで On を選択する必要があり ます。     3.5.1 計量  このモードは選択し た計量単位で品物の重量を計量し ます。 アドベンチャープロはグラム表示で出荷さ れ ます。 他の単位は使用する前にユニットメニューで On に設定する必要があり ます。     使用方法  天びんをゼロセットし ます。    ...
  • Page 55: パーセント計量

    3.5.2 個数計算( つづき)   特定の個数のサンプルをひょ う 量皿に載せます。   Function ボタンを押すと 、 ディスプレイにはサンプルの  個数が表示さ れます。 画面の下部に重量が表示  さ れます。     APW の確認  Function ボタンを短く 押すとAPW が画面の下部  に表示さ れます。   例は 2.000g の APW を示し ています。     APW の消去  画面の下部に COUNT が表示さ れるまで Mode ボタンを長押し し ます。    ...
  • Page 56: チェック計量

    3.5.3  パーセント計量( つづき)   サンプルをひょ う 量皿に載せ Function ボタンを押し   ます。 例は基準荷重が 50g です。     基準荷重を取り 除き、 比較するサンプルをひょ う 量皿  に載せます。 天びんは実際のパーセントを表示し ま  す。 ディスプレイの下に選択さ れた計量単位で重量が  表示さ れます。     基準重量の消去  Mode ボタンを PERCENT が表示さ れるまで長押し   し ます。    ...
  • Page 57: 動物計量

    3.5.4  チェック計量( つづき)     上限、 下限の編集  限界値はに一桁ずつ編集するこ と ができます。   編集し ている桁は点滅し ます。 値は No ボタンを押す  こ と によって増加さ せたり 、 Back ボタンで減少さ せたり   するこ と ができます。 Yes ボタンで値を保存し 、 次の桁  へ進めます。 全ての桁を入力し たら、 新し い限界値が  画面の下部に表示さ れます( 点滅) 。   Yes ボタンで新し...
  • Page 58: 合計

    3.5.5  動物計量( つづき)   動物計量の完了  動物の重量がディスプレイに表示さ れ、 画面の下部に ANIMAL とHOLD が交互に表示さ れます。       自動モード  動物がひょ う 量皿から取り 除かれると 、 準備完了状態に戻り ます。 動物がひょ う 量皿か ら取り 除かれる前に Function ボタンを押すと 、 ディスプレイに実際の重量が表示さ れ、 画面 の下に ANIMAL とCLEAR  PAN がひょ う 量皿から動物が取り 除かれるまで交互に表示 さ...
  • Page 59: その他の機能

    3.5.6 合計( つづき)     手動モード    サンプルをひょ う 量皿に載せます。 サンプルの    重量がディスプレイに表示さ れます。   Function ボタンを押し てサンプルの重量を  合計重量に加算し ます。 新し い合計重量  が画面下部に表示さ れます。 ひょ う 量皿  からサンプルを取り 除き、 次のサンプルを載せ  ます。     合計重量の消去  Mode ボタンを TOTALIZE が画面下部に  表示さ れるまで長押し し ます。    ...
  • Page 60: 電池での使用

    3.6.2 電池での使用  アドベンチャープロは電池で使用するこ と ができます。 単3 電池 4 個を使用し ます。 電池が設置さ れて いて、 AC アダプタ―が取り 付けられていない場合には、 天びんは次のよう に操作さ れます。     COM  1 の電源の設定が OFF にセットさ れます。   COM  1 を使用する場合は、 RS232-1 メニュー で電源の設定を ON に変更し ます。 ( 3.7.7 項参照)    ...
  • Page 61: 天びんの設定

    天びんの設定  メニューの開始、 操作方法に関し ては、 3.4.2 項のナビゲーションを参照し てく ださ い。     3.7.1  校正  アドベンチャープロ天びんは、 2 つの方法で校正するこ と ができます。 スパン校正、 又は直線性校正で す。   スパン校正は 2 つの値;   ゼロと ひょ う 量の 25%〜100%間の値を使って、 天びんの計量領域を校正 し ます。   直線性校正は天びんの計量領域以内の実重量と 表示さ れた値の間の偏差を最小限に し ます。 3 つの値;   ゼロ、 計量領域の中間点近く の値、 天びんの特定さ れたひょ う 量近く の値を使 用し...
  • Page 62: セットアップ

    スパン校正  2.5 項の初期校正を参照し てく ださ い。     直線性校正        注  意  直線性校正エラーが仕様書の許容誤差を超える  場合のみ必要です。     CAL サブメニューからLINEARITY を選択し ます。     Yes ボタンを押し て、 画面の指示に従います。   ディスプレイに表示さ れた分銅値を使用し ます。     校正の後、 分銅をひょ う 量皿から取り 除きます。    ...
  • Page 63: 環境設定( Readout

    3.7.3 環境設定( Readout)   Percent(パーセント計量)  パーセント計量の ON 又は OFF を選択し ます。         Check Weigh  ( チェック計量)     チェック計量モードの ON 又は OFF を選択し ます。         Animal( 動物計量)   Auto  Zero( 自動ゼロセット)   動物計量モードの Auto( 自動) 、 Semi(セミオート)、 自動ゼロセットのレベル;...
  • Page 64: Print-1

    3.7.5 Unit( つづき)   Unit( 単位) 設定に終了  Yes ボタンを押すと 、 Print-1 サブメニューに進みま   す。 No ボタンを押すと 、 最初の単位設定に戻り カスタム計量単位の設定  ます。   Unit メニューで Custom をON に選択すると 、 カスタ ムユニットを設定することができます。 カスタム計量 3.7.6 Print-1    単位は換算係数と 最下位の数字( LSD) によっ Print-1 のサブメニューは外付けのプリンタ、 又はコン て定義づけられます。...
  • Page 65: Rs232-1

    Content( 内容)     On 又は Off を選択するこ と によって、 下に記 Power( 電源)   載さ れている全ての機能を設定することがで こ のメニュー項目では、 COM1 の電源の On 又は、   きます。   Off を選択し ます。 天びんを AC アダプタで使用 数値のみ、 ヘッダー、 総重、 正味、 風袋、 基準値、 し ている場合は、 このメニュー項目は表示さ れず、 結果、...
  • Page 66: Reset

    Project ID  3.7.9 GLP Print  10 文字までの Project ID を入力するこ と がで 印字する GLP 項目を On に選択し ます。   きます。         User ID  又は、 Project ID の入力    User は又は、 Project ID は一文字づつ入力で   きます。 入力している文字は点滅したカーソル   ( 下線) で表示さ れます。 No ボタンを繰返し 押す  ...
  • Page 67: Glp Data

    Unit(単位)  3.7.11 Lockout( ロックアウト)   全ての単位゙メニューを初期設定に戻すには Yes メニュー設定の予期せぬ変更を防ぐこと ができま を選択し ます。   す。   サブメニューがロックさ れている場合、 その設   定を見るこ と はできますが、 変更することはで Print-1  きません。   全ての Print-1 メニューを初期設定に戻すには   Yes を選択し ます。     RS232-1  全ての RS232-1 メニューを初期設定に戻すには Yes を選択し ます。    ...
  • Page 68: End(終了)

    Yes ボタンで End に進みます。 No ボタンで Cal  通り 封印し ます。   Lock out メニューに戻り ます。       電源を入れたと きに、 ディスプレイに OHAUS が 表示さ れている間、 ロックスイッチを押すと 、 ロックさ 3.7.12 End  ( 終了)   れた天びんの設定へアクセスできるよう になり ま End メニューで、 メニューを終了さ せ、 一つ前のアプリ...
  • Page 69: 印字データ

    3.10  印字データ  外付けのコンピュータ、 又はプリンタへの印字データは、 RS232-1 サブメニューの通信パラメータが外付けのデ バイスの通信パラメータと 合致するよう に設定を行ってく ださ い。                                                            ...
  • Page 70: 4. メンテナンス

    天びん本体に入らないよう に注意し てく ださ い。 天びんを清掃するのに、 刺激性の強い化学薬品 は使用し ないでく ださ い。 仕上げ塗り に損害を与える恐れが有り ます。     4.3  トラブルシューティング   下記の表には、 よく ある問題、 考えられる原因、 改善策が記載さ れています。 問題が解決さ れな ければ、 Ohaus 社も し く は、 Ohaus 製品取扱代理店までお問い合わせく ださ い。     現  象  考えられる原因  改善策  電源が入らない ...
  • Page 71: サービス品について

    4.5 サービスについて  トラブルシューティング、 又はエラーコード表の内容で問題を解決さ れない場合は、 オーハウス代理店、 も し く は オーハウス社のへ問い合わせてく ださ い。     4.6  部品    名  称              Ohaus Parts Number  AC アダプタ               Output:  9VDC 500mA  Japan 100V/50Hz       ...
  • Page 72: 5. テクニカルデータ

    5.  テクニカルデータ    周囲の環境  テクニカルデータは次の周囲環境条件におけるものです。   周囲環境温度: 10℃から30℃  相対湿度:    31℃で 15%〜80%、 非湿潤、 40℃で 50%への直線的な減少  高度:     海抜 2000m まで  作動性は周囲環境温度 5〜40℃の範囲において確保さ れています。     電源  AC アダプタ  −  該当国仕様による。 4.6 項を参照。 天びんの電源 Input は 6  - 14.5  VAC, 50/60Hz 4VA、 又は 7 ? 20VDC, 4W です。   電池 ...
  • Page 73: 寸法図

    5.1  寸法図                                                                               ...
  • Page 74: 仕様

    5.2  仕様    Item No.  AV53  AV212  AV412  AV812  AV2101  AV4101  AV8101  ひょ う 量( g)   51  210  410  810  2100  4100  8100  最小表示( g)   0.001  0.01  0.01  0.01  0.1  0.1  0.1  繰返し 性( Std.dev.)  (g)  0.001  0.01  0.01  0.01 ...
  • Page 75: 通信

    5.3 通信  天びんには RS232 インタフェイス( COM 1) が標準装備さ れています。 天びんをコンピュータに接続するこ と によって、 表示値のよう なデータの受け取り 又は、 コンピュータから天びんを操作するこ と ができます。     5.3.1  コマンド  下の表にはコンピュータによって、 承認さ れるコマンドがリストアップさ れています。 無効のコマンドは天びん が ES を返信し ます。     コマント  機能  IP  表示値( 安定又は不安定) を即座に印字  P  表示値( 安定又は不安定) を印字  CP ...
  • Page 76: 接続

    5.3.2  接続  RS232 インタフェイス    ハードウエア  天びんの後部に 9 ピン  オス  超小型 D コネクタ COM  1 が他の装置と のインタフェイスと し て装備さ れて います。 ピンコネクションは下の図で示さ れています。                             ※外部の PRINT  と /又は TARE  スイッチは図に  示さ...
  • Page 77: 保証について

    製品保証に関し て  オーハウス製品は受渡し 日から保障期間中の材料と 製造上の欠陥に対し て保証さ れます。   保障期間中メ ト ラー・ ト レド (株)へ元払いで製品を返送し ていだければ、 メ ト ラー・ ト レド (株)が無償 で修理も し く は欠陥と 思われる部品を交換いたし ます。     当保証は事故、 取扱の不備、 被曝・ 腐食製の物質にさ ら さ れたこ と が原因での製品故障、 又は製 品内への異物の混入やメ ト ラー・ ト レド ( 株) 以外で行った修理、 修正による損害につきまし ては適 用さ...
  • Page 78 FR-38 Adventurer Pro...
  • Page 120 FR-38 Adventurer Pro Ohaus Corporation 19A Chapin Road, P.O. Box 2033 Pine Brook, NJ 07058, USA Tel: (973) 377-9000 Fax: (973) 593-0359 With offices worldwide. www.ohaus.com © Ohaus Corporation 2003, all rights reserved. *12103954* P/N 12103956 A Printed in China...
