WIKA PGT23.063 Operating Instructions Manual

Pressure gauges with output signal, optional for hazardous areas, examples for pressure gauges with output signal
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Pressure gauges with output signal,
optional for hazardous areas
Manometer mit Ausgangssignal,
optional für explosionsgefährdete Bereiche
Examples for pressure gauges with output signal
Model PGT23.063
Model APGT43.100
Model PGT23.100

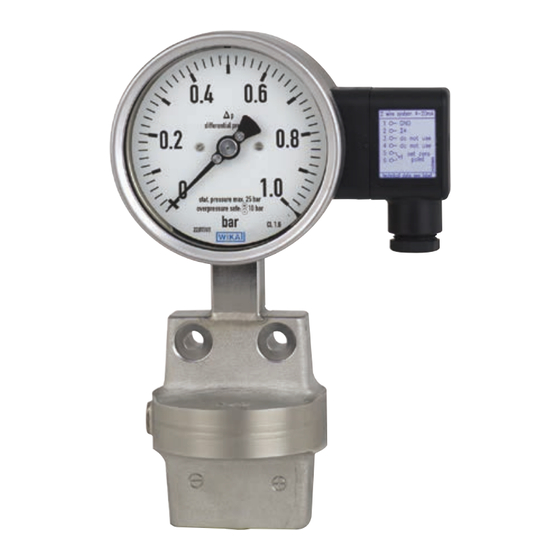

Model DPGT43.100
Operating instructions
Betriebsanleitung
Model PGT43.100
Model DPGT43HP.100
Model PGT63HP.100
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PGT23.063 and is the answer not in the manual?

Questions and answers

Related Manuals for WIKA PGT23.063

Summary of Contents for WIKA PGT23.063

  • Page 1 Operating instructions Betriebsanleitung Pressure gauges with output signal, optional for hazardous areas Manometer mit Ausgangssignal, optional für explosionsgefährdete Bereiche Examples for pressure gauges with output signal Model PGT23.063 Model PGT23.100 Model PGT43.100 Model PGT63HP.100 Model DPGT43HP.100 Model APGT43.100 Model DPGT43.100...
  • Page 2 Betriebsanleitung für Manometer mit Ausgangssi- Seite 33 - 63 gnal, optional für explosionsgefährdete Bereiche © 07/2019 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA is a registered trademark in various countries. ®...

  • Page 3: Table Of Contents

    5.2 Electrical connection ....17 5.3 Zero point setting (not for PGT23.063) ... . .19 5.4 Commissioning .

  • Page 4: General Information

    The general terms and conditions contained in the sales documentation shall apply. „ Subject to technical modifications. „ Further information: „ - Internet address: www.wika.de / www.wika.com Model Transmitter electronics Transmitter electronics Data for non-hazardous areas for hazardous areas sheet...

  • Page 5: Design And Function

    In the event of a failure, the operator is protected at the front side, as media or components can only be ejected via the back of the case. Ex version All instruments, except for the model PGT23.063, are also optionally available in a design for hazardous areas. 2.3 Scope of delivery Cross-check scope of delivery with delivery note.

  • Page 6: Safety

    2. Design and function / 3. Safety 3. Safety 3.1 Explanation of symbols WARNING! ... indicates a potentially dangerous situation that can result in serious injury or death, if not avoided. CAUTION! ... indicates a potentially dangerous situation that can result in light injuries or damage to property or the environment, if not avoided.

  • Page 7: Improper Use

    3. Safety 3.3 Improper use WARNING! Injuries through improper use Improper use of the instrument can lead to hazardous situations and injuries. ▶ Refrain from unauthorised modifications to the instrument. ▶ Do not use the instrument with abrasive or viscous media. Exceptions are diaphragm pressure gauges (models PGT43 and PGT43HP) with specially coated diaphragms (abrasive) or versions with open connect- ing flanges (viscous).

  • Page 8: Personnel Qualification

    3.7 Labelling, safety marks Product label Non-Ex version (example PGT23.063)   ...
  • Page 9 3. Safety Product label Ex version (example)          Model + transmitter electronics Case filling   Article number Supply voltage   Serial number Output signal   Date of manufacture (month/year) Scale range ...

  • Page 10: Ex Marking (Option)

    3. Safety 3.8 Ex marking (option) DANGER! Danger to life due to loss of explosion protection Non-observance of these instructions and their contents may result in the loss of explosion protection. ▶ Observe the safety instructions in this chapter and further explosion protec- tion instructions in these operating instructions.
  • Page 11 3. Safety Dust hazardous areas Maximum surface temperature Permissible temperature range at the instru- ment T85°C -20 ... +45 °C T100°C -20 ... +60 °C T135°C -20 ... +60 °C, (+70 °C optional) The installation should be made in such a way that the temperature range of the instrument, also considering the effects of convection and thermal radiation, neither exceeds nor falls below the permissible limits.

  • Page 12: Special Conditions For Safe Use (X Conditions)

    3. Safety 3.10 Special conditions for safe use (X conditions) i. The temperature class and permitted maximum ambient temperature, are dependent upon the options fitted within the equipment and may not be marked on the equipment label. The user shall refer to this certificate and to the equipment instructions for details of the applicable temperature class and ambient temperature range.

  • Page 13: Transport, Packaging And Storage

    4. Transport, packaging 4. Transport, packaging and storage 4.1 Transport Check the instrument for any damage that may have been caused by transport. Obvious damage must be reported immediately. CAUTION! Damage through improper transport With improper transport, a high level of damage to property can occur. ▶...

  • Page 14: Commissioning, Operation

    Installation with open-ended spanner For parallel threads, use flat gaskets, lens-type sealing rings or WIKA profile sealings at the sealing face . With tapered threads (e.g. NPT threads), sealing is made in the threads , Pressure gauges with output signal, optionally for hazardous areas...
  • Page 15 5. Commissioning, operation using a suitable sealing material (EN 837-2). The tightening torque depends on the sealing used. In order to orientate the measuring instrument so that it can be read as well as possible, a connection with LH-RH union or union nut should be used.
  • Page 16 5. Commissioning, operation Test connection In specific applications (e.g. steam boilers) the shut-off devices must have a test connection, so that the instrument can be tested without being dismounted. Temperature load The installation of the instrument should be made in such a way that the permissible operat- ing temperature, also considering the effects of convection and thermal radiation, neither exceeds nor falls below the permissible limits.

  • Page 17: Electrical Connection

    5. Commissioning, operation The measuring line should be designed and installed so that the loads occurring due to expansion, vibration and thermal effects can be absorbed. With gaseous media, a drain should be provided at the lowest point; with liquid media, a vent should be provided at the highest point.
  • Page 18 5. Commissioning, operation Safety instructions for installation Install instruments in accordance with the manufacturer's instructions and the valid stand- „ ards and regulations. Only connect circuits with the same voltage and type of protection to the connecting „ cables of the instrument. Size the connecting cables for the largest current strength in the circuits and ensure „...

  • Page 19: Zero Point Setting (Not For Pgt23.063)

    - - - Pin 3 5.3 Zero point setting (not for PGT23.063) In most cases, the zero point should only be checked and adjusted after the system has been depressurised. Instruments whose scale does not start at atmospheric pressure the pressure gauge must be pressurised with the pressure value of the scale start.

  • Page 20: Commissioning

    5. Commissioning, operation Electrical zero point If the mechanical zero point has been altered via the adjustable pointer, the electrical zero point must be matched to the mechanical one. To do this, apply the pressure value of the scale start. The scale start corresponds to the smallest electrical signal (depending on the variant either 0 mA, 4 mA or 0 V).

  • Page 21: Faults

    6. Faults 6. Faults DANGER! Danger to life from explosion Through working in flammable atmospheres, there is a risk of explosion which can cause death. ▶ Only rectify faults in non-flammable atmospheres! CAUTION! Physical injuries and damage to property and the environment If faults cannot be eliminated by means of the listed measures, the instrument must be taken out of operation immediately.

  • Page 22: Maintenance And Cleaning

    6. Faults / 7. Maintenance and cleaning Faults Causes Measures No output signal. Insufficient supply voltage or cable Check voltage supply and break. cables. Wrong pin assignment. Check pin assignment. Defective transmitter electronics due to overvoltage. Constant output signal Pressure port blocked at process Clean pressure port at pro- upon change in pressure.

  • Page 23: Cleaning

    7. Maintenance and cleaning / 8. Dismounting WARNING! Danger to life due to impermissible filling/refilling of the instrument with loss of explosion protection The filling/refilling of instruments by non-authorised personnel leads to a loss of the explosion protection and can lead to damage to the instrument. ▶ Repair of the instruments may only be carried out by authorised bodies. ▶...

  • Page 24: Dismounting, Return And Disposal

    8.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned. Pressure gauges with output signal, optionally for hazardous areas...

  • Page 25: Disposal

    WARNING! Physical injuries and damage to property and the environment through residual media Residual media in the dismounted instrument can result in a risk to persons, the environment and equipment. ▶ With hazardous substances, include the material safety data sheet for the corresponding medium.

  • Page 26: Specifications

    9. Specifications 9. Specifications DANGER! Danger to life due to loss of explosion protection The non-observance of the instructions for use in hazardous areas can lead to the loss of the explosion protection. ▶ Adhere to the following limit values and instructions. ▶...

  • Page 27: Transmitter Electronics For Non-Hazardous Areas

    9. Specifications 9.2 Transmitter electronics for non-hazardous areas Model 891.44 Output signal Variant 1: 4 … 20 mA, 2-wire, passive, per NAMUR NE 43 Variant 3: 0 ... 20 mA, 3-wire Variant 4: 0 ... 10 V, 3-wire Supply voltage U Variant 1+3: DC 12 ...

  • Page 28: Pressure Gauges With Output Signal

    9. Specifications 9.4 Pressure gauges with output signal Model PGT23.063 Pressure limitation Steady 3/4 x full scale value Fluctuating 2/3 x full scale value Short time Full scale value Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.8 %/10 K of full...
  • Page 29 9. Specifications Models PGT43.100, PGT43.160 Pressure limitation Steady Full scale value Fluctuating 0.9 x full scale value Overload safety 5 x full scale value, however max. 40 bar Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.8 %/10 K of full scale value Wetted materials Process connection with lower...
  • Page 30 9. Specifications Model PGT63HP Pressure limitation Steady Full scale value Fluctuating 0.9 x full scale value Overload safety 50 x full scale value Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.6 %/10 K of full scale value Wetted materials Process connection, pressure...
  • Page 31 9. Specifications Models DPGT43.100, DPGT43.160 Pressure limitation Steady Full scale value Fluctuating 0.9 x full scale value Overload safety and see the following table max. working pressure Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.5 %/10 K of full scale value Wetted materials Media chamber with process...
  • Page 32 9. Specifications Models DPGT43HP.100, DPGT43HP.160 Pressure limitation Steady Full scale value Fluctuating 0.9 x full scale value Overload safety and Either side max. 40, 100, 250 or 400 bar max. working pressure Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max.
  • Page 33 5.2 Elektrischer Anschluss....48 5.3 Nullpunkteinstellung (nicht für PGT23.063) ... .50 5.4 Inbetriebnahme .....51 6.

  • Page 34: Allgemeines

    Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. „ Technische Änderungen vorbehalten. „ Weitere Informationen: „ - Internet-Adresse: www.wika.de / www.wika.com Transmitterelektronik für Transmitterelektronik Daten- Nicht-Ex-Bereiche für Ex-Bereiche blatt Variante Variante PGT23.063...

  • Page 35: Aufbau Und Funktion

    Fehlerfall ist der Bediener an der Frontseite geschützt, da Messstoffe und Bauteile nur über die Rückseite des Gehäuses austreten können. Ex-Ausführung Alle Geräte außer Typ PGT23.063 sind optional auch in einer Ausführung für explosionsge- fährdete Bereiche lieferbar. 2.3 Lieferumfang Lieferumfang mit dem Lieferschein abgleichen.

  • Page 36: Sicherheit

    2. Aufbau und Funktion / 3. Sicherheit 3. Sicherheit 3.1 Symbolerklärung WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. VORSICHT! ... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw.

  • Page 37: Fehlgebrauch

    3. Sicherheit 3.3 Fehlgebrauch WARNUNG! Verletzungen durch Fehlgebrauch Fehlgebrauch des Gerätes kann zu gefährlichen Situationen und Verletzungen führen. ▶ Eigenmächtige Umbauten am Gerät unterlassen. ▶ Gerät nicht für abrasive und viskose Messstoffe verwenden. Ausnahmen hierbei sind Plattenfedermanometer (Typen PGT43, PGT43HP) mit speziell beschichteten Membranen (abrasiv) oder Ausführungen mit offenem Anschlussflansch (viskos).

  • Page 38: Personalqualifikation

    Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezifischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. 3.7 Beschilderung, Sicherheitskennzeichnungen Typenschild Nicht-Ex-Ausführung (Beispiel PGT23.063)    ...
  • Page 39 3. Sicherheit Typenschild Ex-Ausführung (Beispiel)          Typ + Transmitterelektronik Gehäusefüllung   Artikelnummer Hilfsenergie   Seriennummer Ausgangssignal   Herstellungsdatum (Monat/Jahr) Anzeigebereich   Ex-Kennzeichnung  Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsan- leitung lesen! Verbrennungsgefahr! Möglicherweise gefährliche Situation durch heiße Oberflächen.

  • Page 40: Ex-Kennzeichnung (Option)

    3. Sicherheit 3.8 Ex-Kennzeichnung (Option) GEFAHR! Lebensgefahr durch Verlust des Explosionsschutzes Die Nichtbeachtung dieser Inhalte und Anweisungen kann zum Verlust des Explosionsschutzes führen. ▶ Sicherheitshinweise in diesem Kapitel sowie weitere Explosionsschutzhin- weise in dieser Betriebsanleitung beachten. ▶ Die Angaben der geltenden Baumusterprüfbescheinigung sowie die jewei- ligen landesspezifischen Vorschriften zur Installation und Einsatz in explosi- onsgefährdeten Bereichen (z.
  • Page 41 3. Sicherheit Staubexplosionsgefährdeter Bereich Maximale Oberflächentemperatur Zulässiger Temperaturbereich am Gerät T85°C -20 ... +45 °C T100°C -20 ... +60 °C T135°C -20 ... +60 °C, (+70 °C optional) Die Montage ist so auszuführen, dass der zulässige Temperaturbereich des Gerätes, auch unter Berücksichtigung des Einflusses von Konvektion und Wärmestrahlung, weder unter- noch überschritten wird.

  • Page 42: Besondere Bedingungen Für Die Sichere Verwendung (X-Conditions)

    3. Sicherheit 3.10 Besondere Bedingungen für die sichere Verwendung (X-Conditions) i. Die Temperaturklasse und die zulässige maximale Umgebungstemperatur richten sich nach den im Gerät installierten Optionen und dürfen auf dem Geräte-Schild nicht angegeben sein. Einzelheiten zur anwendbaren Temperaturklasse und zum Umgebungstemperaturbereich sind aus dem vorliegenden Zertifikat und der Betriebsan- leitung ersichtlich.

  • Page 43: Transport, Verpackung Und Lagerung

    4. Transport, Verpackung 4. Transport, Verpackung und Lagerung 4.1 Transport Gerät auf eventuell vorhandene Transportschäden untersuchen. Offensichtliche Schäden unverzüglich mitteilen. VORSICHT! Beschädigungen durch unsachgemäßen Transport Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem ▶...

  • Page 44: Inbetriebnahme, Betrieb

    Gehäuse aufgebracht werden, sondern mit geeignetem Werkzeug nur über die dafür vorgesehenen Schlüsselflächen. Montage mit Gabelschlüssel Für zylindrische Gewinde sind an der Dichtfläche  Flachdichtungen, Dichtlinsen oder WIKA-Profildichtungen einzusetzen. Bei kegeligen Gewinden (z. B. NPT-Gewinde) erfolgt die Manometer mit Ausgangssignal, optional für explosionsgefährdete Bereiche...
  • Page 45 5. Inbetriebnahme, Betrieb Abdichtung im Gewinde , mit geeignetem Dichtungswerkstoff (EN 837-2). Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das Messgerät in die Stellung zu bringen, in der es sich am besten ablesen lässt, ist ein Anschluss mit Spann- muffe oder Überwurfmutter zu empfehlen.
  • Page 46 5. Inbetriebnahme, Betrieb Prüfanschluss In bestimmten Anwendungsfällen (z. B. Dampfkessel) müssen die Absperrarmaturen einen Prüfanschluss besitzen, damit das Gerät ohne Ausbau überprüft werden kann. Temperaturbelastung Die Anbringung des Gerätes ist so auszuführen, dass die zulässige Betriebstemperatur, auch unter Berücksichtigung des Einflusses von Konvektion und Wärmestrahlung, weder unter noch überschritten wird.

  • Page 47: Elektrischer Anschluss

    5. Inbetriebnahme, Betrieb Die Messleitung ist so auszuführen und zu montieren, dass sie die auftretenden Belastun- gen durch Dehnung, Schwingung und Wärmeeinwirkung aufnehmen kann. Bei Gasen als Messstoff ist an der tiefsten Stelle eine Entwässerung, bei flüssigen Messstoffen an der höchsten Stelle eine Entlüftung vorzusehen.
  • Page 48 5. Inbetriebnahme, Betrieb Sicherheitshinweise bei Installation Geräte gemäß Herstellerangaben und den gültigen Normen und Regeln installieren. „ An die Anschlussleitungen des Gerätes nur Stromkreise mit gleicher Spannung bzw. von „ gleicher Schutzart anschließen. Anschlussleitungen für die größte Stromstärke in den Stromkreisen bemessen und auf „...

  • Page 49: Nullpunkteinstellung (Nicht Für Pgt23.063)

    - - - Pin 3 5.3 Nullpunkteinstellung (nicht für PGT23.063) Meist kann die Überprüfung und Einstellung des Nullpunktes im drucklosen Zustand erfolgen. Geräte deren Skalenanfang nicht bei Atmosphärendruck liegt müssen mit dem Druckwert des Skalenanfangs beaufschlagt werden. Bei Differenzdruckmanometern sollte die Einstellung des Nullpunktes durch Öffnen des Druckausgleichventils unter statischer...

  • Page 50: Inbetriebnahme

    5. Inbetriebnahme, Betrieb Elektrischer Nullpunkt Wurde der mechanische Nullpunkt über den Verstellzeiger verändert, muss der elektrische Nullpunkt dem mechanischen angepasst werden. Dazu den Druckwert des Skalenanfangs anfahren. Der Skalenanfang entspricht dem kleinsten elektrischen Signal (je nach Variante entweder 0 mA, 4 mA oder 0 V). Mit einem kurzen, an beiden Enden abisolierten Stück Litzendraht (maximal zulässiger Widerstand 30 Ω) Klemmen 5 und 6 am Buchseneinsatz überbrücken.

  • Page 51: Störungen

    6. Störungen 6. Störungen GEFAHR! Lebensgefahr durch Explosion Durch Arbeiten in entzündlichen Atmosphären besteht Explosionsgefahr, die zum Tod führen kann. ▶ Störungen nur in nicht-entzündlichen Atmosphären beseitigen! VORSICHT! Körperverletzungen, Sach- und Umweltschäden Können Störungen mit Hilfe der aufgeführten Maßnahmen nicht beseitigt werden, Gerät unverzüglich außer Betrieb setzen.

  • Page 52: Wartung Und Reinigung

    6. Störungen / 7. Wartung und Reinigung Störungen Ursachen Maßnahmen Kein Ausgangssignal. Hilfsenergie unzureichend oder Spannungsversorgung und Leitungsbruch. Leitungen prüfen. Falsche Anschlussbelegung. Anschlussbelegung prüfen. Defekte Transmitterelektronik durch Überspannung. Gleichbleibendes Aus- Druckkanal am Prozessanschluss Druckkanal am Prozessan- gangssignal bei Druckän- verstopft. schluss reinigen derung.

  • Page 53: Reinigung

    7. Wartung und Reinigung WARNUNG! Lebensgefahr durch unzulässiges Füllen/Nachfüllen des Gerätes mit Verlust des Explosionsschutzes Das Füllen/Nachfüllen von Geräten von nicht-autorisierten Personen führt zum Verlust des Explosionsschutzes und kann zur Beschädigung des Gerätes führen. ▶ Instandsetzung der Geräte nur durch autorisierte Stellen durchführen lassen. ▶...

  • Page 54: Demontage, Rücksendung Und Entsorgung

    Spannschrauben des Ober- und Unterflansches nicht gelöst werden. 8.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. Manometer mit Ausgangssignal, optional für explosionsgefährdete Bereiche...

  • Page 55: Entsorgung

    8. Demontage, Rücksendung und Entsorgung WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste im ausgebauten Gerät können zur Gefährdung von Perso- nen, Umwelt und Einrichtung führen. ▶ Bei Gefahrstoffen das Sicherheitsdatenblatt für den entsprechenden Messstoff beilegen. ▶ Gerät reinigen, siehe Kapitel 7.2 „Reinigung“. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpa- ckung verwenden.

  • Page 56: Technische Daten

    9. Technische Daten 9. Technische Daten GEFAHR! Lebensgefahr durch Verlust des Explosionsschutzes Das Nichtbeachten der Angaben für den Einsatz in explosionsgefährdeten Bereichen führt zum Verlust des Explosionsschutzes. ▶ Nachfolgende Grenzwerte und technische Angaben einhalten. ▶ Das Gehäuse enthält Teile aus nichtmetallischem Werkstoff, die aufgrund von Umgebungsbedingungen negativ beeinflusst werden können.

  • Page 57: Transmitterelektronik Für Nicht-Ex-Bereiche

    9. Technische Daten 9.2 Transmitterelektronik für Nicht-Ex-Bereiche Typ 891.44 Ausgangssignal Variante 1: 4 … 20 mA, 2-Leiter, passiv, nach NAMUR NE 43 Variante 3: 0 ... 20 mA, 3-Leiter Variante 4: 0 ... 10 V, 3-Leiter Hilfsenergie U Variante 1+3: DC 12 ... 30 V Variante 4: DC 15 ...

  • Page 58: Manometer Mit Ausgangssignal

    9. Technische Daten 9.4 Manometer mit Ausgangssignal Typ PGT23.063 Druckbelastbarkeit Ruhebelastung 3/4 x Skalenendwert Wechselbelastung 2/3 x Skalenendwert Kurzzeitig Skalenendwert Temperatureinfluss Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,8 %/10 K vom jeweiligen Skalenendwert Werkstoffe messstoffberührt Prozessanschluss, Messglied CrNi-Stahl 316L Werkstoffe nicht-messstoffberührt...
  • Page 59 9. Technische Daten Typen PGT43.100, PGT43.160 Druckbelastbarkeit Ruhebelastung Skalenendwert Wechselbelastung 0,9 x Skalenendwert Überlastsicherheit 5 x Skalenendwert, jedoch max. 40 bar Temperatureinfluss Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,8 %/10 K vom jeweiligen Skalenendwert Werkstoffe messstoffberührt Prozessanschluss mit unterem CrNi-Stahl 316L Messflansch Messglied...
  • Page 60 9. Technische Daten Typ PGT63HP Druckbelastbarkeit Ruhebelastung Skalenendwert Wechselbelastung 0,9 x Skalenendwert Überlastsicherheit 50 x Skalenendwert Temperatureinfluss Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,6 %/10 K vom jeweiligen Skalenendwert Werkstoffe messstoffberührt Prozessanschluss, Messglied CrNi-Stahl 316Ti (1.4571) Dichtung PTFE Werkstoffe nicht-messstoffberührt Gehäuse, Bajonettring...
  • Page 61 9. Technische Daten Typen DPGT43.100, DPGT43.160 Druckbelastbarkeit Ruhebelastung Skalenendwert Wechselbelastung 0,9 x Skalenendwert Überlastsicherheit und siehe nachfolgende Tabelle max. Betriebsdruck Temperatureinfluss Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,5 %/10 K vom jeweiligen Skalenendwert Werkstoffe messstoffberührt Messstoffraum mit Prozessan- CrNi-Stahl 316Ti (1.4571) schluss, Entlüftung der Mess- stoffräume, Faltenbälge...
  • Page 62 9. Technische Daten Typen DPGT43HP.100, DPGT43HP.160 Druckbelastbarkeit Ruhebelastung Skalenendwert Wechselbelastung 0,9 x Skalenendwert Überlastsicherheit und Ein-, beid- und wechselseitig max. 40, 100, 250 oder 400 bar max. Betriebsdruck Temperatureinfluss Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,5 %/10 K vom jeweiligen Skalenendwert Werkstoffe messstoffberührt Messstoffraum mit Prozessan- CrNi-Stahl 316Ti (1.4571)

  • Page 63: Annex: Eu Declaration Of Conformity
