AXOC-4312 BV
Bestellnummer 18.0142
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

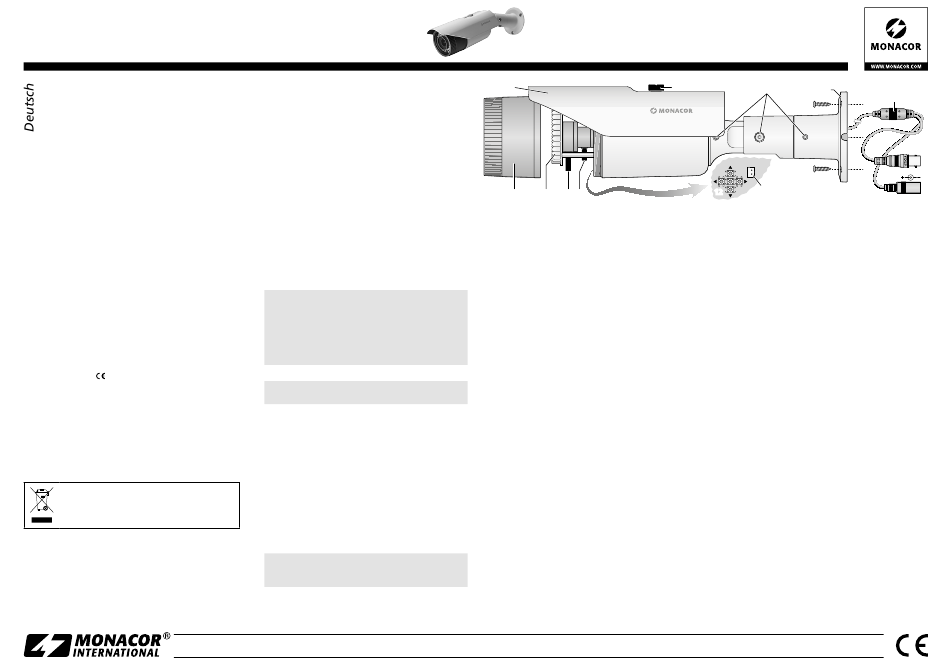

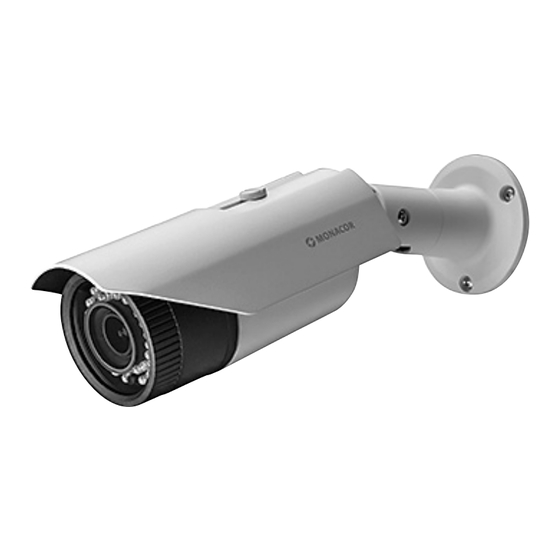

AHD-Überwachungskamera
Diese Anleitung richtet sich an Installateure von
Video überwachungsanlagen. Bitte lesen Sie die An-
leitung vor der Installation gründlich durch und heben
Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese hochauflösende Farbkamera ist speziell für den Einsatz
in Videoüberwachungsanlagen (CCTV) konzipiert. Sie kann
mit der Stromversorgung AXOC-404PS in Einkabeltech-
nik betrieben werden. Durch die AHD-Technologie ist die
Übertragung eines hochauflösenden analogen Bildsignals
(1080p) über Standard-Koaxialkabel bis zu einer Länge von
300 m möglich. Alternativ lässt sich der Videosignalausgang
auf das FBAS-(Composite-)Signalformat umschalten. Im
wettergeschützten Metallgehäuse ist die Kamera auch im
Außenbereich einsetzbar. Sie ist mit einem Objektiv variabler
Brennweite ausgestattet und verfügt über einen automa-
tischen Weißabgleich, eine digitale Rauschunterdrückung
und weitere Funktionen, die sich über ein Bildschirmmenü
konfigurieren lassen. Bei Dunkelheit leuchten die IR-LEDs den
Überwachungsbereich bis 40 m aus und die Kamera schaltet
auf Schwarzweißbetrieb um.
2 Wichtige Hinweise
Die Kamera entspricht allen relevanten Richtlinien der EU
und ist deshalb mit gekennzeichnet.
•
Schützen Sie die Kamera vor extremen Temperaturen
(zulässige Einsatztemperatur −10 °C bis +50 °C).
•
Verwenden Sie zum Reinigen des Gehäuses keine aggres-
siven Reinigungsmittel oder Chemikalien.
•
Wird die Kamera zweckentfremdet, nicht richtig installiert
oder nicht fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschäden und
keine Garantie für die Kamera übernommen werden.
Soll die Kamera endgültig aus dem Betrieb genom-
men werden, übergeben Sie sie zur umweltgerech-
ten Entsorgung einem örtlichen Recyclingbetrieb.
3 Installation
1) Um die optimale Montagestelle festzustellen, sollte zu-
nächst ein Probebetrieb erfolgen.
2) An der Montagestelle (z. B. Wand oder Decke) drei Löcher
für die Befestigung des Sockels (4) bohren und ggf. ein
Loch für das Anschlusskabel (das Kabel kann alternativ
durch die Aussparung seitlich am Sockel herausgeführt
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
werden). Den Sockel dort festschrauben. Die Feststell-
schrauben (3) der Kamerahalterung ggf. mit dem beilie-
genden Inbusschlüssel lösen.
3) Die BNC-Kupplung VIDEO (6) mit dem (AHD-)Eingang
eines Videorekorders (z. B. aus der AXR-Serie von
MONACOR) oder eines Monitors verbinden.
Soll die Stromversorgung der Kamera über das Video-
kabel erfolgen, den Anschluss VIDEO mit einem Kamera-
Anschluss der Stromversorgungseinheit AXOC-404PS
verbinden und den entsprechenden Videoausgang des
AXOC-404PS mit dem Rekorder oder Monitor.
4) An die Kleinspannungskupplung (7) ein stabilisier-
tes 12-V-Netzgerät mit einer Dauerbelastbarkeit von
100 mA anschließen. Es wird ein Kleinspannungsstecker
5,5 / 2,1 mm (Außen-/Innendurchmesser) benötigt. Unbe-
dingt auf die richtige Polung achten (Mittelkontakt = +).
Erhält die Kamera ihre Stromversorgung von einer
AXOC-404PS, bleibt die Kleinspannungskupplung un-
genutzt.
VORSICHT Bei Dunkelheit schalten sich die IR-LEDs
(9) ein. Blicken Sie beim Einrichten der Kamera nicht
aus der Nähe direkt in die eingeschalteten IR-LEDs. Das
Infrarotlicht kann zu einer Reizung der Augen führen.
Die IR-Strahlung liegt allerdings weit unterhalb des
Emissionsgrenzwertes und ist risikofrei eingestuft nach
EN 62471.
5) Bei einer Außeninstallation beachten:
Die Anschlüsse (6, 7) und der Kabelverteiler (5) sind nicht
wetterfest. Sie müssen entsprechend geschützt werden.
6) Der Ausgang VIDEO lässt sich zusammen mit dem Hilfs-
ausgang VIDEO^SUB (13) auf das Signalformat FBAS
(Composite) umschalten. Dazu das vordere Gehäuseteil
(8) abschrauben und bei der Tastengruppe (12) die Taste
 länger als 5 s drücken. Zum Zurückschalten auf das
AHD-Signal die Taste  länger als 5 s drücken.
7) Die Kamera anhand des Monitor bilds ausrichten: Die Fest-
stellschrauben (3) mit dem beiliegenden Inbusschlüssel
lösen und die Kamera wie gewünscht positionieren. Die
Schrauben anschließend wieder festdrehen.
8) Für die Einstellung des Objektivs das vordere Gehäuseteil
(8) abschrauben, ggf. auch das Sonnendach (1) nach
Entfernen der Feststellschraube (2) abnehmen.
VORSICHT Berühren Sie die Objektivlinse nicht mit den
Fingern und verwenden Sie zum Säubern der Linse nur
Mittel speziell für optische Linsen.
Mit dem Zoom-Einstellring (11) den Bildausschnitt ein-
stellen und mit dem Fokus-Einstellring (10) das Bild
scharf stellen. Für die Einstellung die Feststellschraube
1
8 9 10 11
am jeweiligen Einstellring lösen und anschließend wieder
festdrehen.
Zum einfacheren Einstellen der Kamera kann an die Buch-
se VIDEO^SUB (13) über den beiliegenden Adapter ein
Monitor angeschlossen werden.
Sind alle Einstellungen abgeschlossen, das Gehäuse wie-
der fest verschließen.
9) Um das Objektiv vor direkter Sonneneinstrahlung zu
schützen, das Sonnendach (1) auf der Kamera positio-
nieren und mit der Feststellschraube (2) fixieren.
4 Einstellungen über das Bildschirmmenü
Die Kameraeinstellungen können über ein Bildschirmmenü
geändert werden, das sich über die PTZ-Fernsteuerung vom
Videorekorder bedienen lässt. Die Steuerung erfolgt mithilfe
des COC-Protokolls über das Videokabel. Bei geöffnetem
Kameragehäuse kann die Bedienung auch über die Tasten-
gruppe (12) vorgenommen werden.
Zum Einblenden des Bildschirmmenüs das Steuerkommando
„Iris +" senden oder die mittlere Taste der Tastengruppe
drücken. Das Hauptmenü erscheint:
MAIN MENU
↲
1. LENS DC
↲
2. EXPOSURE
3. BACKLIGHT OFF
4. WHITE BAL ATW
↲
5. DAY&NIGHT
AUTO
↲
6. NR
↲
7. SPECIAL
↲
8. ADJUST
↲
9. EXIT SAVE&END
Durch Steuerkommandos für die vertikale Bewegung
(Tilt:  ,) einen Menüpunkt wählen, durch Steuerkom-
mandos für die horizontale Bewegung (Pan: ,) den Wert
ändern oder eine Option wählen. Steht hinter einem Menü-
↲
punkt oder einer Option das Symbol , kann durch das Kom-
mando „Iris +" [entspricht „Enter" = mittlere Taste (12)] ein
Untermenü aufgerufen oder eine Funktion ausgelöst werden.
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
2
3 4
VIDEO^SUB
13
12
Alle Einstellmöglichkeiten sind auf der Rückseite dieser Anlei-
tung tabellarisch aufgeführt. Diese Anleitung bezieht sich auf
das voreingestellte englische Menü. Die Menüsprache kann
↲ 
aber unter
7. SPECIAL 5. LANGUAGE
Zum Verlassen des Menüs in der Zeile
↲ (durchgeführte Änderungen werden
die Option
SAVE&END
↲ (Änderungen werden
dabei gespeichert) oder
NOT SAVE
verworfen) wählen und mit „Iris +" bestätigen.
Zum Zurücksetzen aller Einstellungen auf die Werkseinstel-
lungen in der Zeile mit  oder  die Option
EXIT
wählen und mit „Iris +" bestätigen. Die gewählte Menü-
sprache bleibt auch nach dem Zurücksetzen erhalten.
5 Technische Daten
Bildabtaster: . . . . . . . . . . . .CMOS-Chip, 9 mm (10⁄29")
Anzahl der Bildpunkte: . . . .max. 2001 × 1121
Auflösung: . . . . . . . . . . . . .1080P/ 25
Farbmodulationssystem: . . .PAL
Objektiv: . . . . . . . . . . . . . . .2,8 – 12 mm / 1 : 1,2
mit gesteuerter Blende
Elektronischer Verschluss: . .1⁄50 – 1⁄50 000 s
Videoausgang: . . . . . . . . . .1 V (ss) / 75 Ω
Mindestbeleuchtung: . . . . .0,08 lx (Farbe)
0,008 lx (S/ W)
IR-LED-Reichweite: . . . . . . .40 m
Stromversorgung: . . . . . . . . ⎓ 12 V ±30 %, 100 mA
oder über AXOC-404PS
Einsatztemperatur: . . . . . . .−10 °C bis +50 °C
Schutzart: . . . . . . . . . . . . . .IP 66
⌀
Abmessungen: . . . . . . . . . . 76 mm × 210 mm
Gewicht: . . . . . . . . . . . . . . .580 g
Änderungen vorbehalten.
A-1999.99.01.06.2019
5
VIDEO
6
12V
7
geändert werden.
mit  oder 
EXIT
↲
RESET
