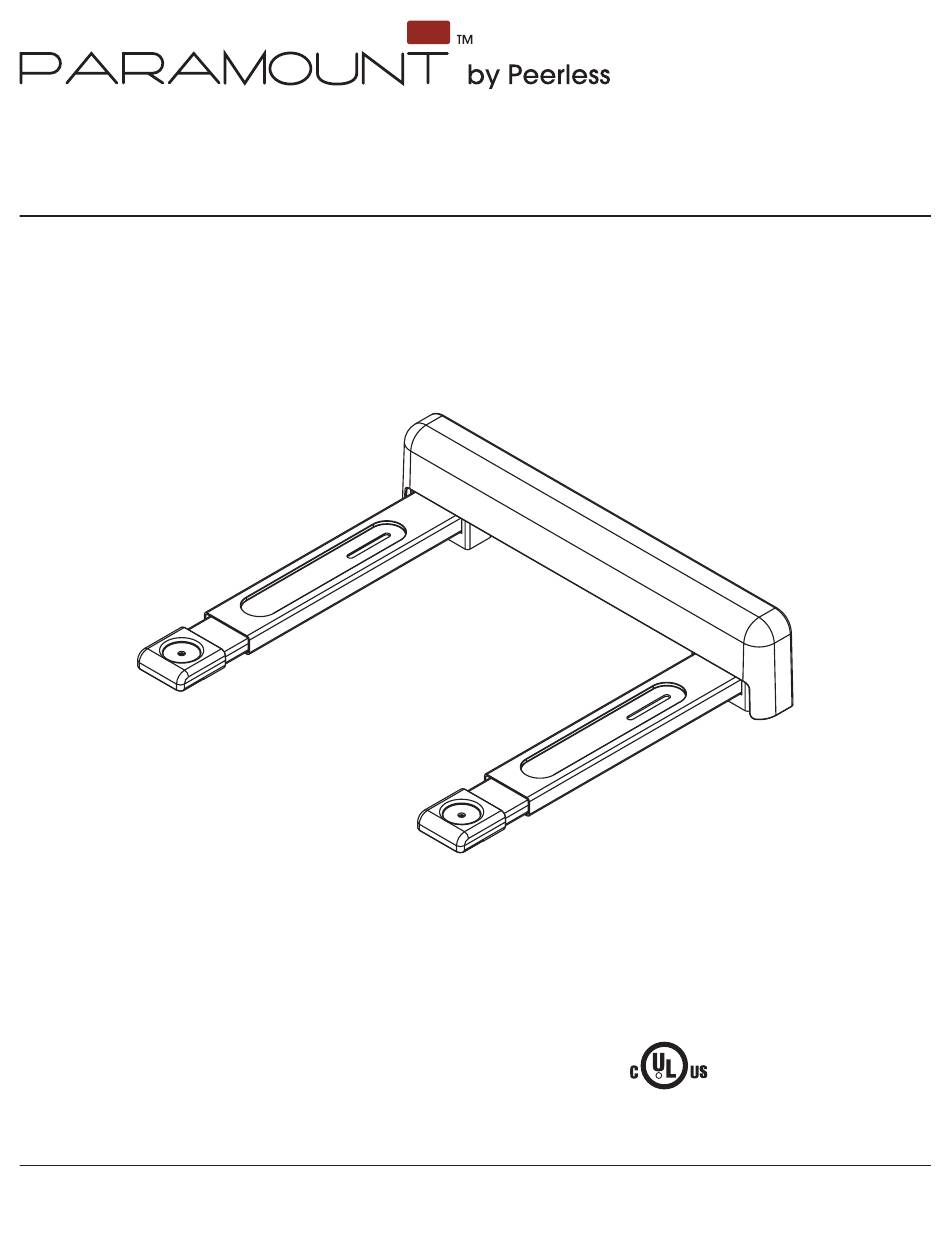

Installation and Assembly:
Paramount™ A/V Component Shelf
Model: PS200
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
R
Maximum UL Load Capacity:
100 lb (45.4 kg)
ISSUED: 06-08-07 SHEET #: 083-9004-1
