Nitecore UCN4 PRO Operating Instructions

Thank you for purchasing! Before using this charger,

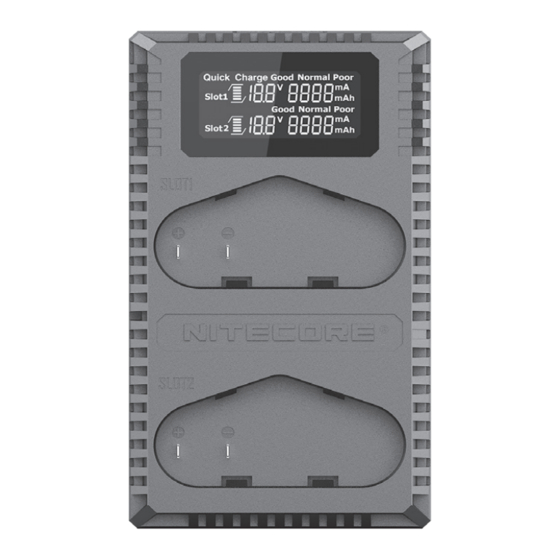

UCN4 PRO
QC USB
please find your verification code on the package box,
Travel Charger
and go to http://charger.nitecore.com/validation (or
scan the QR code beside the verification code to visit
• Dual Slot Battery Charger
on your mobile phone). Type in your verification code
and personal information as required, and submit
• QC 2.0 Available
the page. After verification, Nitecore will send you a
• Real-time LCD Display
warranty service email. This email and your registration
email address are essential to your possible warranty
application. Before you complete the warranty service
registration, you cannot enjoy our warranty service for
your purchase.

Features

• Dual slot battery charger
• Compatible with Canon LP-E4/LP-E4N/LP-E19 camera batteries
• QC 2.0 Available
• USB input
• Real-time information on battery voltage, charging current, charged
volume and battery health
• Automatically detects battery health
• Reverse polarity protection and anti-short circuit protection
• Automatic adoption for the optimal charging modes between CC and CV
• Automatic selection for charging current
• Automatic termination upon charging completion
• Compatible with power banks, 5V solar panels and USB adaptor
• Made from durable and fire retardant PC materials
• Optimal heat dissipation design
• Insured worldwide by Ping An Insurance (Group) Company of China,
Ltd.
Warranty Details

Accessories

Our authorized dealers and distributors are responsible for warranty service. USB Charging Cable
Should any problem covered under warranty occurs, customers can contact
their dealers or distributors in regards to their warranty claims, as long
as the product was purchased from an authorized dealer or distributor.

Specifications

NITECORE's Warranty is provided only for products purchased from an
authorized source. This applies to all NITECORE products. To be qualified for
warranty, please refer to the "IMPORTANT WARRANTY NOTICE" section on
top to validate your product. Any DOA / defective product can be exchanged
Input:
for a replacement through a local distributor/dealer within the 15 days of
Output Voltage: Slot 1 12.6V±1%
purchase. After 15 days, all defective / malfunctioning NITECORE ® products
can be repaired free of charge for a period of 12 months (1 year) from the
Output Current: QC Mode: 1,000mA*1 (MAX), 600mA*2 (MAX)
date of purchase. Beyond 12 months (1 year), a limited warranty applies,
covering the cost of labor and maintenance, but not the cost of accessories
Interface:
or replacement parts.
The warranty is nullified if the product(s) is/are:
Battery compatibility: Canon camera battery LP-E4/LP-E4N/LP-E19
1. broken down, reconstructed and/or modified by unauthorized parties
2. damaged from wrong operations (i.e. reverse polarity installation,
LP-E4/LP-E4N/LP-E19 Compatible models:
installation of non-rechargeable batteries or failure to obey the warnings)
EOS Digital SLR Cameras:
3. damaged by batteries leakage.
Canon EOS-1D X Mark II,
For the latest information on NITECORE products and services, please contact
® Canon EOS-1Ds Mark III,
a local NITECORE ® distributor or send an email to service@nitecore.com.
Canon EOS-1D Mark III
※ All images, text and statements specified herein this user manual are
Cinema EOS Cameras:
for reference purpose only. Should any discrepancy occur between this
Canon EOS-1D C
manual and information specified on www.nitecore.com, information on
(Please refer to battery compatibility for more compatible models)
our official website shall prevail. SYSMAX Innovations Co., Ltd. reserves
Dimensions:
the rights to interpret and amend the content of this document at any
Weight:
time without prior notice.
SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000 FAX: +86-20-83882723
E-mail: info@nitecore.com Web: www.nitecore.com
Made in China
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road,
Tianhe District, Guangzhou, 510623, Guangdong, China
Manufacturer: SYSMAX Power Technology, LLC
Please find us on facebook: NITECORE photo
UCN1505419
(English) UCN4 PRO
IMPORTANT NOTICE
CONCERNING WARRANTY
SERVICE
Operating Instructions
This product is designed specifically for Canon LP-E4/LP-E4N/LP-E19 camera
battery. It supports charging batteries in both slots simultaneously. The
output current is adjusted automatically according to input current to reach
the optimal charging setting. This product shall NOT be used with other
batteries not specified in this manual.

Charging Modes

The UCN4 Pro has 2 charging modes (QC Mode and Standard Mode).
QC Mode: The UCN4 Pro is QC 2.0 available. When connecting to a QC
supported device (or adaptor), the display will show "Quick Charge" on the
upper left corner. In this status (Input Voltage: 9V), it can charge 2 batteries
simultaneously with a max output current of 600mA in either slot, or 1
battery with a max output current of 1,000mA.
Standard Mode: In this status (Input Voltage: 5V), it will charge the
battery which is put in first with a max output current of 500mA, and then
charge the other when the first battery is fully charged.

Automatic Current Adjustment

The UCN4 Pro's actual output current depends on the maximum power
supplied from the USB power source. The output current will be adjusted
based on the actual power being inputted to the device, increasing its
efficiency while shortening charging duration.

Battery Health Monitoring

Once the battery is inserted, the UCN4 Pro will proceed with an initial low
current test charge to diagnose the battery status. After the diagnosis, the
battery status will be shown as Good, Normal or Poor.
Note: Re-insert the battery when "Poor" appears on screen to eliminate the
possibility of a poor battery contact, replace the battery if "Poor" comes up
on screen consistently.
Reverse Polarity and Anti-Short Circuit
Protection
The UCN4 Pro makes use of the mechanical reverse polarity protection.
Inserting incompatible batteries or incorrect battery installation will prevent
the initiation of the charging process. DO NOT charge the battery when a
short circuited battery is installed or an error occurs.

Cautions

1. The UCN4 Pro is only compatible with Canon LP-E4/LP-E4N/LP-E19
camera batteries. DO NOT attempt to charge other batteries.
2. Moderate heat from this product is to be expected during the charging
process, which is normal.
3. Operating temperature: -10~40℃ (14~104℉), storage temperature:
-20~60℃ (-4~140℉).
4. Please ensure that the battery is installed in the right way.
5. Please connect this charger to power supplies with the input voltage
stated in the specifications of the user manual. If the input voltage is
too low or too high, it may lead to malfunctions, or even a fire.
6. DO NOT charge batteries if there is any sign of faulty or short circuit.
7. The charger is only to be used by adults above 18 years old. Children
under this age must be supervised by an adult when using the charger.
8. DO NOT leave the product unattended while it is connected to a power
supply. Unplug the product at any sign of malfunction and refer to the
user manual.
DC 5V/2A or 9V/2A
9. Batteries of short lifespan should be replaced as soon as possible.
10. DO NOT expose the device to high temperature or incinerate, avoid
Slot 2 12.6V±1%
using the device in environments where drastic changes in temperature
are possible.
Standard Mode: 500mA*1 (MAX)
11. Store the device in ventilated areas. DO NOT uses the device in moist
Input: USB
environment and keep away from any combustible materials.
Output: connector
12. Avoid any shock or impact to the device.
13. DO NOT place any conductive or metal object in the device to avoid
short circuiting and explosions.
14. Unplug the device and remove batteries when it is not in use.
15. DO NOT disassemble or modify the device as doing so will render the
Canon EOS-1D X,
product warranty invalid. Please refer to the warranty section in the
Canon EOS-1D Mark IV,
manual for complete warranty information.
16. DO NOT misuse in any way! Use for intended purpose and function only.

Disclaimer

This product is globally insured by Ping An Insurance (Group) Company of
China, Ltd. NITECORE shall not be held responsible or liable for any loss,
125mm×70mm×29mm (4.92" ×2.76" ×1.14")
damage or claim of any kind incurred as a result of the failure to obey the
93.5g (3.3oz)
instructions provided in this user manual.
