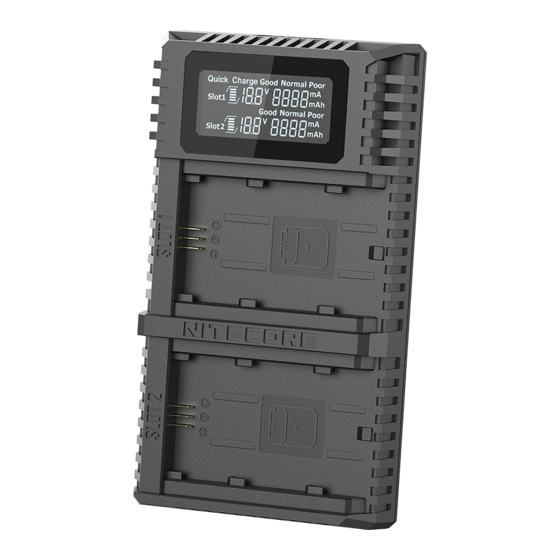

Nitecore USN4 PRO Manual

Thank you for purchasing! Before using this charger,
please find your verification code on the package box,
USN4 PRO
Quick Charge
and go to http://charger.nitecore.com/validation (or
USB Travel Charger
scan the QR code beside the verification code to visit
on your mobile phone). Type in your verification code
· Dual Slot Battery Charger and personal information as required, and submit
the page. After verification, Nitecore will send you a
· Quick Charge 2.0 Available
warranty service email. This email and your registration
· Real-time LCD Display
email address are essential to your possible warranty
application. Before you complete the warranty service
registration, you cannot enjoy our warranty service for
your purchase.
Features
• Dual slot battery charger
• Compatible with Sony NP-FZ100 camera batteries
• QC 2.0 Available
• USB input
• Real-time information on battery voltage, charging current, charged
volume and battery health
• Automatically detects battery health
• Reverse polarity protection and anti-short circuit protection
• Automatic adoption for the optimal charging modes between CC and CV
• Automatic selection for charging current
• Automatic termination upon charging completion
• Activates over-discharged batteries with protective circuits
• Compatible with power banks, 5V solar panels and USB adaptor
• Made from durable and fire retardant PC materials
• Optimal heat dissipation design
• Insured worldwide by Ping An Insurance (Group) Company of China, Ltd.
Warranty Details Accessories
Our authorized dealers and distributors are responsible for warranty service.
USB Charging Cable
Should any problem covered under warranty occurs, customers can contact
their dealers or distributors in regards to their warranty claims, as long
as the product was purchased from an authorized dealer or distributor.

Specifications

NITECORE's Warranty is provided only for products purchased from an
authorized source. This applies to all NITECORE products. To be qualified for
warranty, please refer to the "IMPORTANT WARRANTY NOTICE" section on
top to validate your product. Any DOA / defective product can be exchanged
for a replacement through a local distributor/dealer within the 15 days of
Input:
purchase. After 15 days, all defective / malfunctioning NITECORE products Output Voltage:
®
can be repaired free of charge for a period of 12 months (1 year) from the
date of purchase. Beyond 12 months (1 year), a limited warranty applies, Output Current:
covering the cost of labor and maintenance, but not the cost of accessories
or replacement parts. Interface:
The warranty is nullified if the product(s) is/are:
1. broken down, reconstructed and/or modified by unauthorized parties Battery compatibility:
2. damaged from wrong operations (i.e. reverse polarity installation,
NP-FZ100 Compatible models: α7 III, α7R III, α9 (ILCE-9)
installation of non-rechargeable batteries or failure to obey the warnings)
Dimensions:
3. damaged by batteries leakage.
For the latest information on NITECORE products and services, please contact
® Weight:
a local NITECORE distributor or send an email to service@nitecore.com.
®
※ All images, text and statements specified herein this user manual are
for reference purpose only. Should any discrepancy occur between this
manual and information specified on www.nitecore.com, information on
our official website shall prevail. SYSMAX Innovations Co., Ltd. reserves
the rights to interpret and amend the content of this document at any
time without prior notice.
SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000 FAX: +86-20-83882723
E-mail: info@nitecore.com Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road,
Made in China
Tianhe District, Guangzhou, 510623, Guangdong,
China
Manufacturer: SYSMAX Power Technology, LLC
Thanks for purchasing NITECORE!
Please find us on facebook: NITECORE photo
USN2708418
(English) USN4 PRO
IMPORTANT NOTICE
CONCERNING WARRANTY
SERVICE
Operating Instructions
This product is designed specifically for Sony NP-FZ100 camera battery. It
supports charging batteries in both slots simultaneously. The output current
is adjusted automatically according to input current to reach the optimal
charging setting. This product shall NOT be used with other batteries not
specified in this manual.
Charging Modes
The USN4 Pro has 2 charging modes (QC Mode and Standard Mode).
QC Mode: The USN4 Pro is QC 2.0 available. When connecting to a QC
supported device (or adaptor), the display will show "Quick Charge" on the
upper left corner. In this status (Input Voltage: 9V), it can charge 2 batteries
simultaneously with a max output current of 800mA in either slot, or 1
battery with a max output current of 1,200mA.
Standard Mode: In this status (Input Voltage: 5V), it will charge the
battery which is put in first with a max output current of 1,000mA, and then
charge the other when the first battery is fully charged.
Automatic Current Adjustment
The USN4 Pro's actual output current depends on the maximum power
supplied from the USB power source. The output current will be adjusted
based on the actual power being inputted to the device, increasing its
efficiency while shortening charging duration.
Battery Health Monitoring
Once the battery is inserted, the USN4 Pro will proceed with an initial low
current test charge to diagnose the battery status. After the diagnosis, the
battery status will be shown as Good, Normal or Poor.
Note: Re-insert the battery when "Poor" appears on screen to eliminate the
possibility of a poor battery contact, replace the battery if "Poor" comes up
on screen consistently.
Reverse Polarity and Anti-Short Circuit
Protection
The USN4 Pro makes use of the mechanical reverse polarity protection.
Inserting incompatible batteries or incorrect battery installation will prevent
the initiation of the charging process. The error message "EE EE" will come
up on the LCD display when a short circuited battery is installed.
Over Discharged Battery Activation
The USN4 Pro will automatically activate over discharged battery caused by
improper storage or misuse.
NOTE: this function only available for batteries with protective circuit.
Cautions
1. The USN4 Pro is only compatible with Sony NP-FZ100 camera batteries.
DO NOT attempt to charge other batteries.
2. Moderate heat from this product is to be expected during the charging
process, which is normal.
3. Operating temperature: -10~40℃ (14~104℉), storage temperature:
-20~60℃ (-4~140℉).
4. Carefully read all labels on the device to ensure batteries are installed
correctly.
5. Please connect this charger to power supplies with the input voltage
stated in the specifications of the user manual. If the input voltage is
DC 5V/2A or 9V/2A
too low or too high, it may lead to malfunctions, or even a fire.
Slot 1 8.4V±1%
6. DO NOT charge batteries if there is any sign of faulty or short circuit.
Slot 2 8.4V±1%
7. The charger is only to be used by adults above 18 years old. Children
QC Mode: 1200mA*1(MAX), 800mA*2 (MAX)
under this age must be supervised by an adult when using the charger.
Standard Mode: 1000mA*1 (MAX)
8. DO NOT leave the product unattended while it is connected to a power
Input: USB
supply. Unplug the product at any sign of malfunction and refer to the
Output: connector
user manual.
Sony camera battery NP-FZ100
9. Batteries of short lifespan should be replaced as soon as possible.
10. DO NOT expose the device to high temperature or incinerate, avoid
125mm×70mm×29mm
using the device in environments where drastic changes in temperature
(4.92" ×2.76" ×1.14")
are possible.
95g (3.35oz)
11. Store the device in ventilated areas. DO NOT uses the device in moist
environment and keep away from any combustible materials.
12. Avoid any shock or impact to the device.
13. DO NOT place any conductive or metal object in the device to avoid
short circuiting and explosions.
14. Unplug the device and remove batteries when it is not in use.
15. DO NOT disassemble or modify the device as doing so will render the
product warranty invalid. Please refer to the warranty section in the
manual for complete warranty information.
16. DO NOT misuse in any way! Use for intended purpose and function only.
Disclaimer
This product is globally insured by Ping An Insurance (Group) Company of
China, Ltd. NITECORE shall not be held responsible or liable for any loss,
damage or claim of any kind incurred as a result of the failure to obey the
instructions provided in this user manual.
