BeamBar Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
03/2016
Advertisement
Chapters
Table of Contents
Related Manuals for Laserworld BeamBar Series
Summary of Contents for Laserworld BeamBar Series

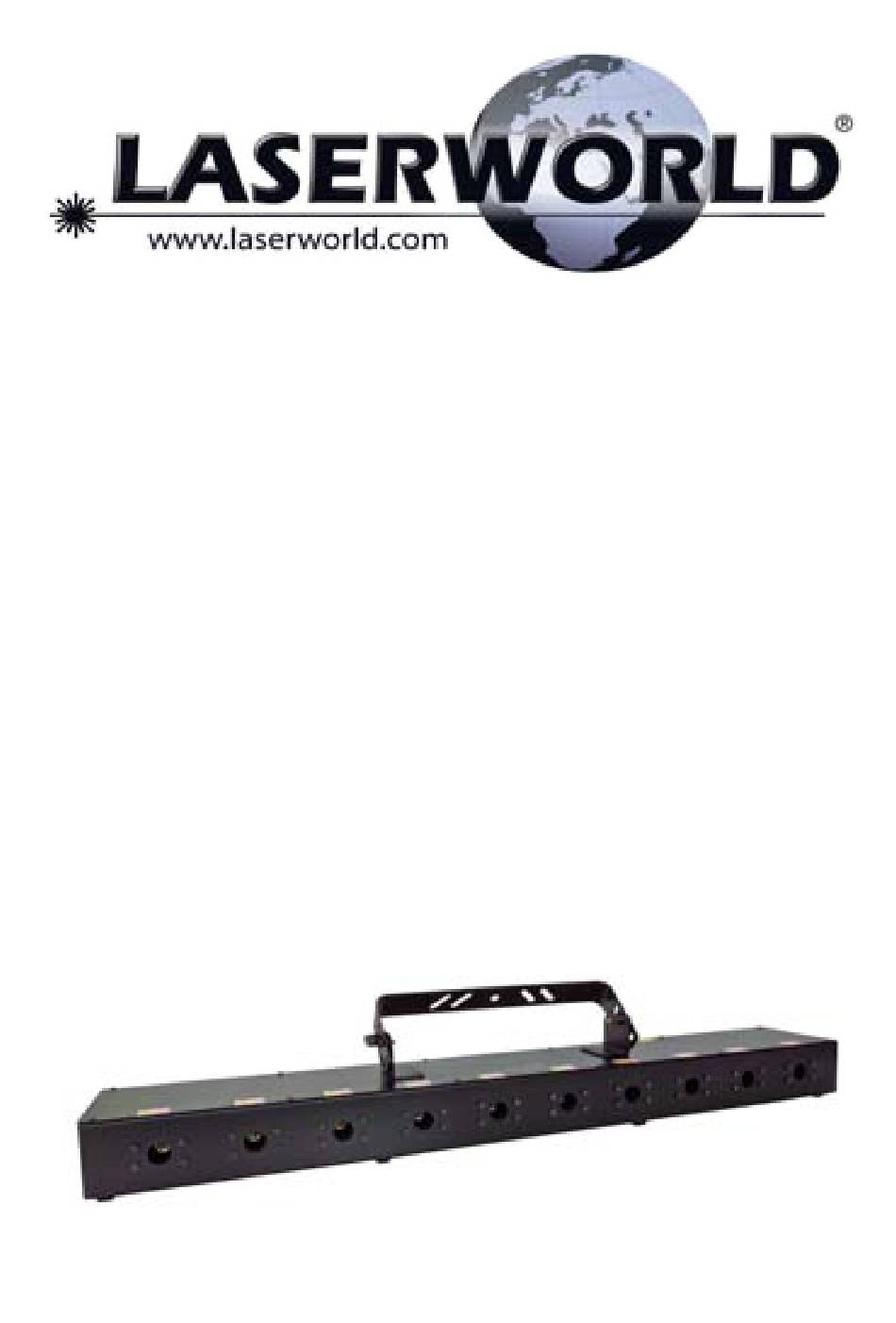

- Page 1 Manual / Bedienungsanleitung / Mode d´emploi Laserworld BeamBar Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
- Page 2 Laserworld (Switzerland) AG reserves the right to make modifi- cations to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Page 3: Table Of Contents
Manual: BeamBar Series Content: Product and package contents Preliminary warning notes Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Specifications page 3 / 27... -
Page 4: Product And Package Contents
Manual: BeamBar Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x BeamBar 1 x Interlock Connector 1 x Manual 1 x Power Cable 2 x Keys for Key Switch 2. -
Page 5: Working On The Device
Manual: BeamBar Series 13. Ensure that device does not get over- possible, do not use the laser projector together with large appliances (espe- heated. Make sure that the device is not cially fog machines) on the same mains! exposed to spotlights (especially moving heads). -
Page 6: Warnings And Other Notices On The Device
Manual: BeamBar Series 6. Warnings and other notices on the device A: Laser Radiation Symbol; B: Take care: Laser Aperture Laser radiation! Avoid exposure to beam. Model type Production year Laser class 3b Wavelength Caution of radiation if cover Output power... -
Page 7: Device Connections
Manual: BeamBar Series 7. Device connections DMX address Microphone & power key switch Power indicator connection DMX in / out microphone sensitivity Interlock page 7 / 27... -
Page 8: Operation
Manual: BeamBar Series 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it ‚ON‘ Please make sure, that the Interlock adapter is inserted Select mode: Your device runs in auto mode: •... - Page 9 Manual: BeamBar Series Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multiply it by 2: Switch Number 1 Mode Switch The BeamBar uses 13 DMX channels, so make sure that the next device uses an address that doesn’t overlap with this range.
-
Page 10: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 11 Manual: BeamBar Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Leistungsdaten page 11 / 27...
-
Page 12: Lieferumfang & Hinweise
Manual: BeamBar Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x BeamBar 1 x Interlock Adapter 1 x Bedienungsanleitung 1 x Stromkabel 2 x Schlüssel für Schlüsselschalter 2. -
Page 13: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: BeamBar Series o.ä., sichern Sie den Laser zusätzlich mit großen elektrischen Verbrauchern (ins- einem Sicherheitsfangseil. Das Fang- besondere Nebelmaschinen) auf dersel- seil sollte mindestens dem 10-fachen ben Leitung/Phase! Gewicht des Geräts standhalten können. 12. Sorgen Sie immer für eine ausreichende Im Übrigen beachten Sie die Unfallverhü-... -
Page 14: Warnhinweise Und Spezifikationen Am Gerät
Manual: BeamBar Series Immer für ausreichende Belüftung • Lüfter und Kühlkörper (Kühlrippen usw.) sorgen. müssen frei von Staubansammlungen Keine Scheinwerfer (insbesondere und Ablagerungen sein, da sonst die Ge- kopfbewegte) auf das Gerät richten. fahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie Bei jeder Neuinstallation nach ca. -
Page 15: Geräteanschlüsse & Bedienelemente
Manual: BeamBar Series BeamBar 10B-450 INTENSE Laserstrahlung! Nicht dem Strahl aussetzen. Produktname Produktions- jahr Laserklasse 4 Wellenlänge Laserstrahlung Ausgangsleis- bei geöffnetem tung Gehäuse Stromversor- gung- und Nur in geschlossenen Räumen betreiben! verbrauch 7. Geräteanschlüsse & Bedienelemente DMX Adressierung Mikrofon &... -
Page 16: Bedienung
Manual: BeamBar Series 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Modus-Auswahl: Ihr Gerät befindet sich im Auto Modus:... - Page 17 Manual: BeamBar Series Zum Einstellen der Startadresse benutzen Sie die ersten 10 Dipschalter auf der Geräte- rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Num- mer, indem Sie die vorangehende Nummer mit 2 multiplizieren: Switch Nummer Moduswechsel Der Laser hat 13 Betriebskanäle (internationaler Standard DMX 512 Signal).
-
Page 18: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 19 Manual: BeamBar Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...
-
