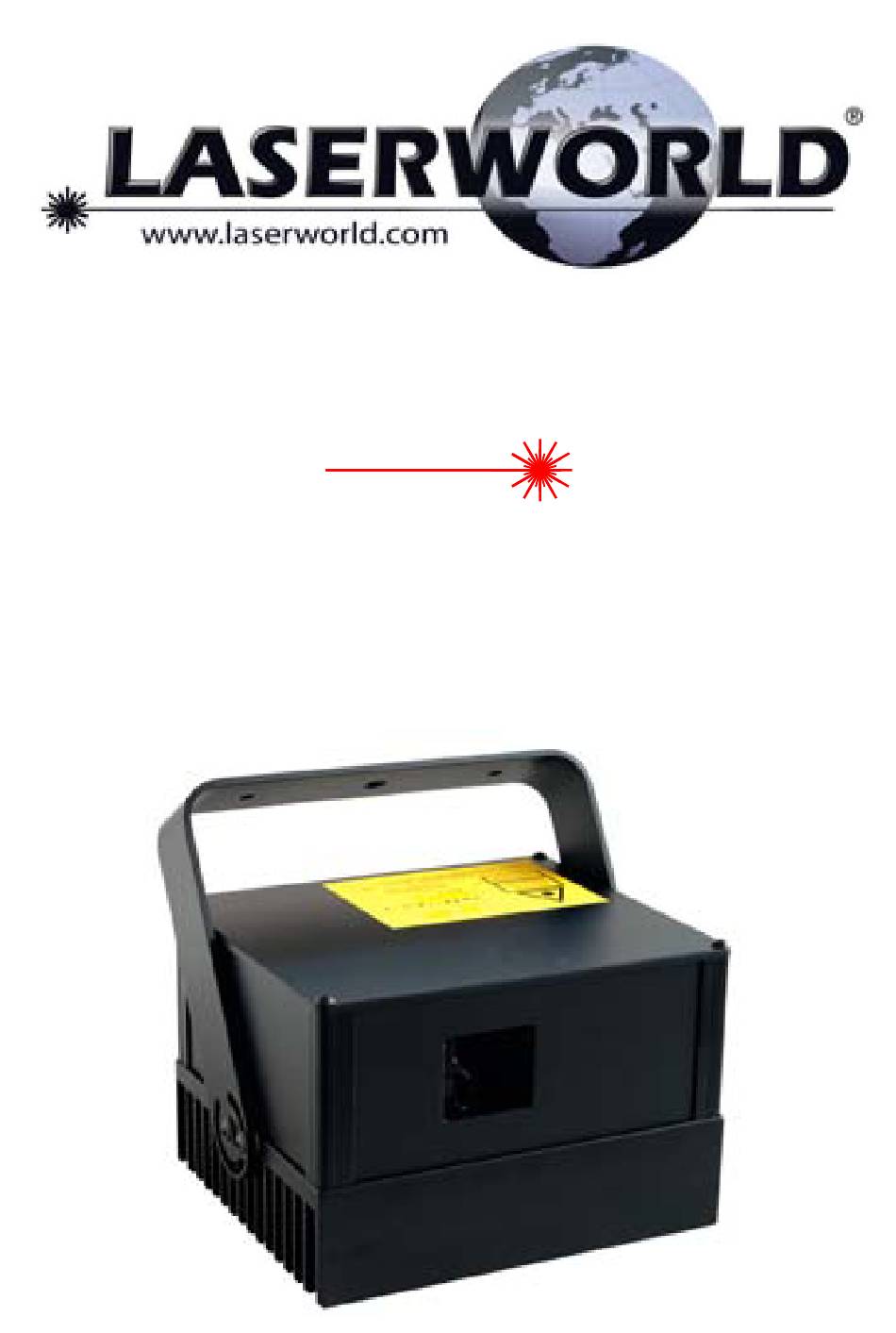

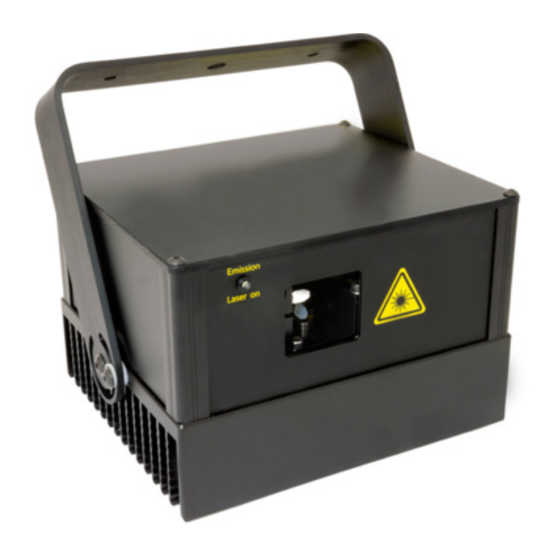

- Page 1 Manual / Bedienungsanleitung SwissLas Pure Micro Series Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch rev. 11/2013...
- Page 2 This manual and its information have been dem Einzelfall dokumentiert. made with due care. Laserworld AG cannot, Diese Betriebsanleitung und die darin ent- however, take any responsibility for errata, haltenen Informationen wurden mit der ge- bugs, or the resulting damages.
-
Page 3: Table Of Contents
Manual: Pure Micro Series Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications... -
Page 4: Scope Of Delivery & Details
Manual: Pure Micro Series 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x external PSU 1 x manual 1x Allen key 4mm 2. Preliminary warning notices 1. -
Page 5: Working On The Device
Manual: Pure Micro Series 13. Ensure that device does not get over- le, do not use the laser projector together heated. Make sure that the device is not with large appliances (especially fog ma- chines) on the same mains! exposed to spotlights (especially moving heads). -
Page 6: Warnings And Other Notices On The Device
Manual: Pure Micro Series • 6. Warnings and other notices on the device Please read manual before operation Laser radiation! output power Avoid exposure wavelength to beam. Laser class 4 model type production year Caution of radiation if cover is removed power supply &... -
Page 7: Operation
Manual: Pure Micro Series 8. Operation Please notice: Always connect the device to the power supply first before connecting it to the grid. Make sure that your device is provided with the correct voltage. Wrong voltage could lead to irreparable damages. Please find the correct voltage data in the synoptical table at the end of this manual. - Page 8 Manual: Pure Micro Series Interlock / Safety There is a Interlock-/Safety-LED on the rear side of the device. If this LED lights up, one of the following cases stopped the beam output: 1. For a short time after switching on the device (self test). During the initial startup time of a few seconds there is no output for safety reasons.
-
Page 9: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Page 10 Manual: Pure Micro Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 20...
-
Page 11: Lieferumfang & Hinweise
Manual: Pure Micro Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x externes Netzteil 1 x Bedienungsanleitung 1 x Innensechskantschlüssel 4mm 2. -
Page 12: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Pure Micro Series Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fang- großen elektrischen Verbrauchern (ins- seil sollte mindestens dem 10-fachen besondere Nebelmaschinen) auf dersel- Gewicht des Geräts standhalten kön-... - Page 13 Manual: Pure Micro Series Bei jeder Neuinstallation nach ca. 30 • Durch das Entfernen des Garantielabels Minuten die Gerätetemperatur prü- erlischt jeglicher Anspruch auf Gewähr- fen und gegebenenfalls das Gerät an leistung. Schäden am Gerät, die durch einem kühleren/besser belüfteten unsachgemäßer Handhabung, Nichtbe-...
-
Page 14: Geräteanschlüsse & Bedienelemente
Manual: Pure Micro Series 7. Geräteanschlüsse & Bedienelemente Potis für die Potis für die LEDs für Stromversorgung, Achseinstellung Farbeinstellung Überhitzung und Interlock ILDA ILDA Eingang Ausgang Anschluss für das externe Netzteil 8. Bedienung Stromversorgung Es ist unbedingt darauf zu achten, dass das Gerät zunächst mit dem im Lieferumfang enthaltenen externen Netzteil verbunden wird und erst in einem zweiten Schritt an die Stromversorgung angeschlossen wird. - Page 15 Manual: Pure Micro Series Achseinstellungen Der Pure Micro besitzt auf der Geräterückseite zwei Einstellregler (X-Axis, Y-Axis), über die Sie die Strahlenausgabe justieren können. Verwenden Sie den X-Axis-Regler, um das ausgebenene Bild (etc.) in der Größe entlang der X-Achse zu variieren bzw. zu spiegeln.
- Page 16 Manual: Pure Micro Series 5. Bei einem stehenden Strahl, sofern die Bewegungsüberwachung aktiviert wurde. Voreingestellte Safety-Funktionen Standardmäßig sind im Gerät folgende Safety-Funktionen voreingestellt: - Scannerausfallüberwachung (nach IEC 60825-3): aktiv - Bewegungsüberwachung: inaktiv - Auswertung des ILDA-Interlock (Pin 7+14) aktiv Alle aufgeführten Funktionen lassen sich durch einfache Modifikationen im Innern des Projektors abändern.
-
Page 17: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 18 Manual: Pure Micro Series Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS laser (green), diode (red / blue); Pure Diode: Diodes only Laserquellen: DPSS Laser (grün), Diode (rot / blau); Pure Diode: Nur Dioden Sources laser: DPSS laser (verde), diode (rouge / bleu); Pure Diode: Diodes uniquement...
- Page 19 Manual: Pure Micro Series page 19 / 20...
- Page 20 Manual: Pure Micro Series page 20 / 20...
