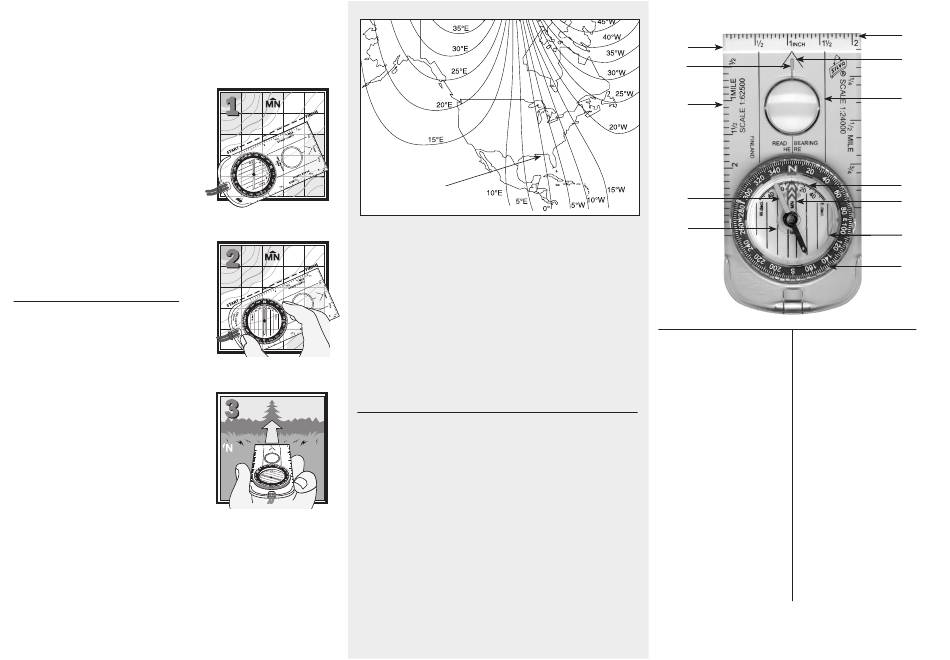

Silva EXPLORER 203 Quick Start Manual page 2

Find Your Way With a Map
The Silva System:
1. Place your compass on the area map with the
Base Plate edge connecting where you are with
where you want to go.
2. Set the compass heading by turning the ]com-
pass Dial until the "N" aligns with Magnetic North
(MN) on the map.
3. Remove the compass from the map and ] hold
it level in front of you with the Direction of Travel
Arrow pointing straight ahead. Turn your body
until the red end of the Needle is directly over the
Orienting Arrow, pointing to the "N" on the dial.
The Direction of Travel Arrow now points precisely
to your destination. Look up, sight on a landmark
and walk to it. Repeat this procedure until you
reach your destination.
Trouvez votre chemin à l'aide d'une carte
Le système Silva :
1. Déposez votre boussole sur la carte de la ]
région en plaçant un côté de la Plaque de Base
sur une ligne allant de votre point de départ à
votre destination.
2. Ajustez la direction de la boussole en ] tour-
nant le Cadran jusqu'à ce que le "N" soit aligné
avec le Nord Magnétique de la carte (MN).
3. Prenez la boussole en main et tenez la plate
en dirigeant la Flèche indiquant la Direction du
Parcours droit devant vous. Tournez vous jusqu'à
ce que l'extrémité rouge de l'aiguille soit directe-
ment sur la Flèche d'Orientation, dirigée vers
le "N" sur le cadran. La Flèche de Direction du
Parcours indique maintenant la direction de votre
destination. Relevez la tête et trouvez un point de
repère et marchez dans sa direction. Répétez ce
procédé jusqu'à ce que vous ayez atteint votre
destination.
Line of zero declination
in North America
Ligne de déclinaison zéro en
Amérique du Nord.
The Magnetic Needle in a compass is attracted by the magnetism of the
Earth and therefore always points to the constantly shifting Magnetic
North. There is another "North Pole." True North is static and located
geographically about 800 miles north of the magnetic pole. Maps and
directions usually are based on True North. Magnetic declination is the
angle between True North and Magnetic North. The amount of declination
at any given point depends on the location of that point on the continent.
Where True and Magnetic North are in the same direction, the declina-
tion is zero. At any point west of that line, your compass needle will point
east of True North. This is called "Easterly Declination." At any point east
of that zero line, your compass needle will point west of True North. This
is called "Westerly Declination."
L'aiguille aimantée de la boussole est attirée par le magnétsme ter-
restre. Pour cette raison elle se tourne toujours vers le pôle magné-
tique nord qui varie constamment. Il y a un autre "Pôle Nord" Le Nord
Géographique est statique et se trouve géographiquement à environ
800 miles (1.290 km) au nord du pôle magnétique. Les cartes et les
directions sont généralement basées sur le Nord Géographique. La
Déclinaison Magnétique est l'angle formé entre le Nord Géographique
et le Nord Magnétique. Le degré de déclinaison à n'importe quel point
dépend de l'emplacement de ce point sur le continent. Là où le Nord
Magnétique et le Nord Géographique sont dans la même direction la
déclinaison est zéro. Pour n'importe quel point à l'ouest de cette ligne,
l'aiguille de votre boussole pointera vers l'est du Nord Géographique.
Ceci s'appelle la "Déclinaison vers l'Est". Pour n'importe quel point à
l'est de cette ligne zéro, l'aiguille de votre boussole pointera vers l'ouest
du Nord Géographique. Ceci s'appelle la "Déclinaison vers l'Ouest".
EXPLORER ® 203 COMPASS
1
2
12
4
5
1. PLAQuE DE BASE
1. BASE PLATE
2. POINTS LuMINEux
2. LuMINOuS POINTS
3. ECHELLE EN POuCES
3. RuLER IN INCHES
4. AIGuILLE AIMANTEE AVEC NORD ROuGE
4. MAGNETIC NEEDLE WITH RED NORTH
5. LIGNES D'ORIENTATION
5. ORIENTING LINES
6. DIRECTION OF 6. FLECHE DE DIRECTION Du PARCOuRS
TRAVEL ARROW
7. LIGNE D'ORIENTATION
7. INDEx LINE
8. ECHELLE DE DECLINAISON
8. DECLINATION SCALE
9 FLECHE D'ORIENTATION AVEC NORD ROuGE
9. ORIENTING ARROW WITH RED NORTH
10. CAPSuLE DE LIQuIDE
10. LIQuID CAPSuLE
11. CADRAN GRADuE
11. DIAL WITH INCREMENTAL GRADATIONS
12. ECHELLE DE uSGS
12. uSGS MAP SCALES
and are registered trademarks of Johnson Outdoors Gear LLC.
silva explorer
www.silvausa.com
p/n 5794526B
3
6
7
8
9
10
11
Rev. H 1.09
