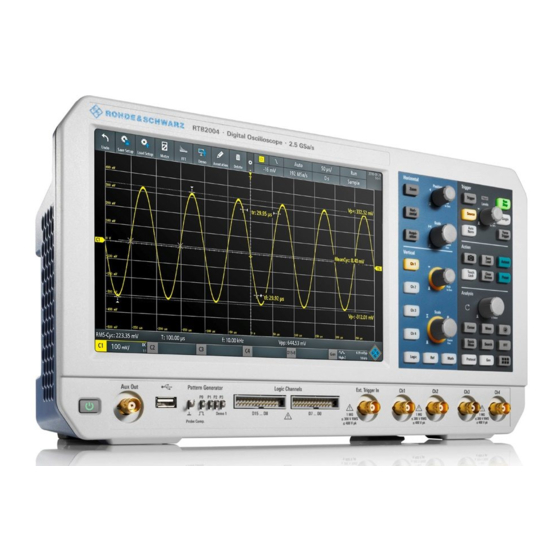

Rohde & Schwarz RTB2000 Series User Manual
  1. Manuals
  2. Brands
  3. Rohde & Schwarz Manuals
  4. Test Equipment
  5. RTB2000 Series
  6. User manual

Rohde & Schwarz RTB2000 Series User Manual

Hide thumbs Also See for RTB2000 Series:
1
2
Table Of Contents
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
Table of Contents

Advertisement

Quick Links

Download this manual
®
R&S
RTB2000
Digitales Oszilloskop
Bedienhandbuch
(=Q@;3)
1333161103

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RTB2000 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rohde & Schwarz RTB2000 Series

Summary of Contents for Rohde & Schwarz RTB2000 Series

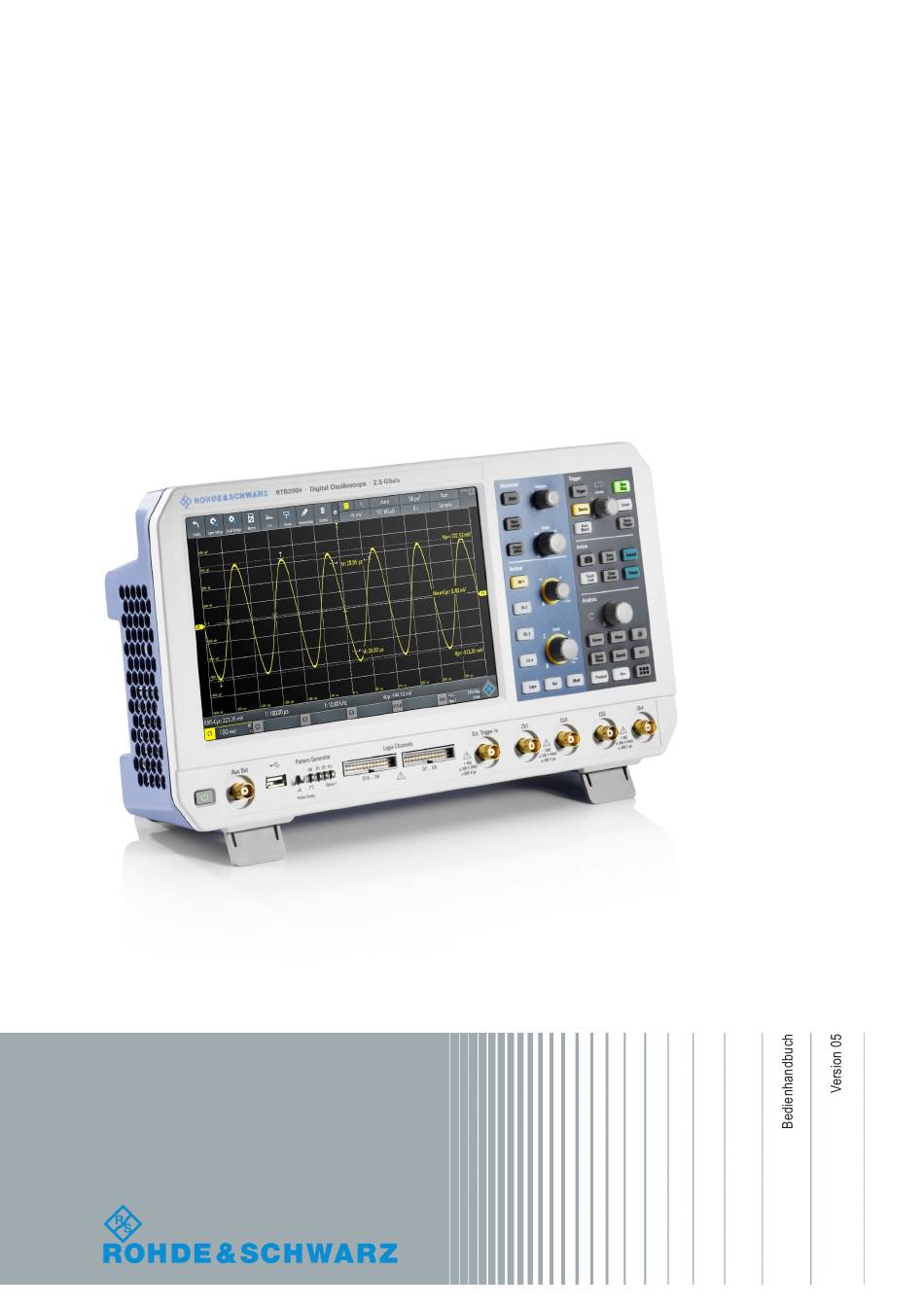

  • Page 1 ® R&S RTB2000 Digitales Oszilloskop Bedienhandbuch (=Q@;3) 1333161103...
  • Page 2 ® In diesem Handbuch werden die folgenden Modelle von R&S RTB2000 mit Firmware-Version 02.0xx beschrieben: ● ® R&S RTB2002 (1333.1005K02) ● ® R&S RTB2004 (1333.1005K04) © 2018 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Telefon: +49 89 41 29 - 0 Fax: +49 89 41 29 12 164 E-mail: info@rohde-schwarz.com...

  • Page 3: Table Of Contents

    ® Inhalt R&S RTB2000 Inhalt 1 Vorwort....................13 Zu Ihrer Sicherheit...................... 13 Überblick über die Dokumentation................15 1.2.1 Handbücher und Gerätehilfe..................15 1.2.2 Datenblatt und Broschüre..................... 16 1.2.3 Kalibrierschein (Calibration Certificate).................16 1.2.4 Release Notes und Open-Source-Lizenztext (Open Source Acknowledgment)...16 In der Dokumentation verwendete Konventionen........... 16 1.3.1 Typografische Konventionen..................16 1.3.2...
  • Page 4 ® Inhalt R&S RTB2000 Hilfe aufrufen....................... 35 4 Grundeinstellungen................36 Tastköpfe anschließen und ein Signal anzeigen............36 Passive Tastköpfe abgleichen................... 37 Vertikale Einstellung....................38 4.3.1 VERTICAL-Bedienelemente..................39 4.3.2 Kurzmenü für analoge Kanäle..................40 4.3.3 Vertikale Einstellungen....................41 4.3.4 Tastkopfeinstellungen....................45 4.3.5 Schwellwerteinstellungen....................46 4.3.6 Beschriftungseinstellungen................... 47 Horizontale Einstellung....................
  • Page 5 ® Inhalt R&S RTB2000 Mathematik........................76 6.2.1 Einstellungen Math-Messkurve..................77 Referenzmesskurven....................79 6.3.1 Referenzen verwenden....................80 6.3.2 Einstellungen für Referenzmesskurven................ 81 History und segmentierter Speicher(Option R&S RTB-K15)........84 6.4.1 Segmentierter Speicher....................85 6.4.2 History aktivieren......................86 6.4.3 History-Einstellungen....................86 6.4.4 Segmenttabelle und History-Player................87 6.4.5 History-Daten exportieren.....................
  • Page 6 ® Inhalt R&S RTB2000 8.1.3 Maskenfenster......................125 8.1.4 Maskenmenü.......................126 FFT-Analyse.......................129 8.2.1 FFT-Anzeige........................129 8.2.2 FFT-Analyse durchführen....................131 8.2.3 FFT-Einstellungen....................... 131 XY-Diagramm......................136 Digitalvoltmeter......................138 8.4.1 Voltmeter verwenden....................138 8.4.2 Voltmeter-Einstellungen....................139 Triggerzähler......................140 9 Ergebnisse dokumentieren............... 142 Geräteeinstellungen speichern und laden..............143 Messkurvendaten speichern..................144 9.2.1 Einstellungen für Messkurvenexport................145 9.2.2 Messkurvendateiformate.....................146 Beschriftungen......................149...
  • Page 7 ® Inhalt R&S RTB2000 11.2 USB-Verbindung......................171 11.2.1 USB TMC........................171 11.2.2 USB VCP........................172 11.2.3 USB MTP........................172 11.3 Fernzugriff über einen Webbrowser................172 11.3.1 Zugriff auf das Gerät über einen Webbrowser............172 11.3.2 Übersicht Messgerät....................173 11.3.3 Bildschirmfoto......................173 11.3.4 Steuerung mittels SCPI....................174 11.3.5 Speichern/Laden......................
  • Page 8 ® Inhalt R&S RTB2000 12.4.1 UART/RS232-Schnittstelle..................205 12.4.2 UART-Konfiguration....................206 12.4.3 UART-Trigger......................209 12.4.4 UART-Decodierungsergebnisse .................212 12.5 CAN (Option R&S RTB-K3)..................213 12.5.1 Das CAN-Protokoll...................... 213 12.5.2 CAN-Konfiguration...................... 215 12.5.3 CAN-Trigger........................ 217 12.5.4 CAN-Decodierungsergebnisse..................221 12.5.5 Suche in decodierten CAN-Daten................223 12.5.6 Label-Liste für CAN.....................226 12.6 LIN (Option R&S RTB-K3)..................227...
  • Page 9 ® Inhalt R&S RTB2000 14.2.1 Musterauswahl......................257 14.2.2 Einstellungen für Rechteckmuster................258 14.2.3 Einstellungen für Zählermuster................... 259 14.2.4 Einstellungen für arbiträres Muster................259 14.2.5 Einstellungen für manuelles Muster................263 14.2.6 Einstellungen für serielle Busse.................. 263 15 Fernsteuerbefehle................265 15.1 Konventionen in den Befehlsbeschreibungen............265 15.2 Programmierbeispiele....................
  • Page 10 ® Inhalt R&S RTB2000 15.6.3 Referenzmesskurven....................304 15.6.4 Suche.......................... 308 15.6.5 History (Option R&S RTB-K15)................... 323 15.7 Messungen........................ 333 15.7.1 Schnellmessungen......................333 15.7.2 Automatische Messungen...................334 15.7.3 Cursor-Messungen......................346 15.8 Anwendungen......................352 15.8.1 Maskentests........................ 352 15.8.2 FFT-Analyse........................357 15.8.3 Spektrumanalyse (Option R&S RTB-K18)..............364 15.8.4 XY-Messkurven......................
  • Page 11 ® Inhalt R&S RTB2000 15.12.1 Logikkanäle......................... 472 15.12.2 Parallele Busse......................479 15.13 Signalerzeugung (Option R&S RTB-B6)..............483 15.13.1 Funktionsgenerator..................... 483 15.13.2 Mustergenerator......................490 15.14 Status Reporting....................... 496 15.14.1 STATus:OPERation-Register..................496 15.14.2 STATus:QUEStionable-Register..................497 16 Wartung....................502 16.1 Reinigung........................502 16.2 Lagerung und Verpackung..................503 16.3 Sicherung auswechseln................... 503 16.4 Datensicherheit......................
  • Page 12 ® Inhalt R&S RTB2000 C Status-Reporting-System..............518 Aufbau eines SCPI-Statusregisters.................518 Hierarchie der Statusregister...................519 Inhalt der Statusregister...................521 C.3.1 Status Byte (STB) und Service-Request-Enable-Register (SRE)....... 521 C.3.2 Event-Status-Register (ESR) und Event-Status-Enable-Register (ESE)....522 C.3.3 STATus:OPERation-Register..................523 C.3.4 STATus:QUEStionable-Register..................524 Anwendung des Status-Reporting-Systems............526 C.4.1 Service Request......................526 C.4.2...

  • Page 13: Vorwort

    ® Vorwort R&S RTB2000 Zu Ihrer Sicherheit 1 Vorwort 1.1 Zu Ihrer Sicherheit Das R&S RTB2000 Digitales Oszilloskop wurde für Messungen an Stromkreisen entwi- ckelt, die nur indirekt oder gar nicht mit dem Stromnetz verbunden sind. Es ist in keine Messkategorie eingestuft.
  • Page 14 ® Vorwort R&S RTB2000 Zu Ihrer Sicherheit Gefahr eines Geräteschadens Ein ungeeigneter Betriebsort oder Prüfaufbau kann das Gerät selbst und angeschlos- sene Geräte beschädigen. Stellen Sie vor dem Einschalten des Geräts sicher, dass fol- gende Betriebsbedingungen erfüllt sind: ● Lesen und beachten Sie die Broschüre "Grundlegende Sicherheitshinweise" und die Sicherheitshinweise in den Handbüchern.

  • Page 15: Überblick Über Die Dokumentation

    ® Vorwort R&S RTB2000 Überblick über die Dokumentation 1.2 Überblick über die Dokumentation Dieser Abschnitt gibt einen Überblick über die Benutzerdokumentation des R&S RTB2000. 1.2.1 Handbücher und Gerätehilfe Sie finden die Handbücher auf der Produktseite unter: www.rohde-schwarz.com/manual/rtb2000 Erste Schritte (Handbuch) Enthält eine Einführung in das R&S RTB2000 und beschreibt die Inbetriebnahme des Produkts.

  • Page 16: Datenblatt Und Broschüre

    ® Vorwort R&S RTB2000 In der Dokumentation verwendete Konventionen 1.2.2 Datenblatt und Broschüre Das Datenblatt enthält die technischen Daten des R&S RTB2000. Außerdem werden die Optionen mit ihren Bestellnummern und das optionale Zubehör aufgeführt. Die Bro- schüre gibt einen Überblick über das Gerät und beschreibt seine besonderen Eigen- schaften.

  • Page 17: Konventionen Für Die Beschreibung Von Vorgehensweisen

    ® Vorwort R&S RTB2000 In der Dokumentation verwendete Konventionen Konvention Beschreibung Links Anklickbare Links werden in blauer Schrift dargestellt. "Verweise" Verweise auf andere Teile der Dokumentation sind in Anführungszeichen gesetzt. 1.3.2 Konventionen für die Beschreibung von Vorgehensweisen Bei der Bedienung des Geräts stehen für die Durchführung einer Aufgabe unter Umständen mehrere Vorgehensweisen zur Verfügung.

  • Page 18: Erste Schritte

    ® Erste Schritte R&S RTB2000 Inbetriebnahme 2 Erste Schritte 2.1 Inbetriebnahme 2.1.1 Gerät auspacken und prüfen 1. Überprüfen Sie das Paket auf Beschädigungen. Falls das Verpackungsmaterial Beschädigungen aufweist, informieren Sie den Spediteur, der das Gerät geliefert hat. 2. Packen Sie das Gerät und das Zubehör vorsichtig aus. 3.
  • Page 19 ® Erste Schritte R&S RTB2000 Inbetriebnahme Das Gerät kann mithilfe eines Einbausatzes in ein 19"-Gestell eingebaut werden. Die Bestellnummer für das Einbausatz ist im Datenblatt angegeben. Die Installationsanwei- sungen sind dem Einbausatz beigefügt. Gefahr von Verletzungen bei ausgeklappten Füßen Stellfüße können einklappen, wenn sie nicht vollständig ausgeklappt sind oder das Gerät verschoben wird.

  • Page 20: Gerät Starten

    ® Erste Schritte R&S RTB2000 Inbetriebnahme 2.1.3 Gerät starten 2.1.3.1 Einschalten Das R&S RTB2000 kann mit unterschiedlichen Wechselstromspannungen betrieben werden und passt sich automatisch an. Die Nennbereiche sind: ● 100 V bis 240 V AC bei 50 Hz bis 60 Hz ●...

  • Page 21: Geräteübersicht

    ® Erste Schritte R&S RTB2000 Geräteübersicht Tabelle 2-1: Farben der [Standby]-Taste Grün Gerät ist eingeschaltet: Firmware ist aktiv Gelb Standby: Gerät ist ausgeschaltet, Hauptnetzschalter auf Ein Warmlaufzeit und Vorbereitung des Geräts Stellen Sie sicher, dass das Gerät aktiv und warmgelaufen ist, bevor Sie den Selbstab- gleich starten und mit Messungen beginnen.
  • Page 22 ® Erste Schritte R&S RTB2000 Geräteübersicht Bild 2-1: Frontplatte des R&S RTB2004 mit 4 Eingangskanälen 1 = Anzeige 2 = Bedienelemente für horizontale und vertikale Einstellungen 3 = Bedienelemente für Triggereinstellungen, Aktion und Analyse 4 = Analoge Eingangskanäle (2 Kanäle bei R&S RTB2002, 4 Kanäle bei R&S RTB2004) 5 = Externer Triggereingang 6 = Logiktastkopfanschlüsse (Option R&S RTB-B1) 7 = Anschlüsse für Tastkopfkompensation und optionalen Mustergenerator (R&S RTB-B6)
  • Page 23 ® Erste Schritte R&S RTB2000 Geräteübersicht ein externes Signal. Die Schaltschwelle kann zwischen -5 V und 5 V eingestellt wer- den. Die Eingangsimpedanz aller BNC-Eingänge beträgt 1 MΩ. Gefahr eines Stromschlags - maximale Eingangsspannungen Die maximale Eingangsspannung an Kanaleingängen darf 400 V (Spitze) und 300 V (eff.) nicht überschreiten.

  • Page 24: Rückseite

    ® Erste Schritte R&S RTB2000 Geräteübersicht 2.2.1.2 Andere Anschlüsse an der Frontplatte [Pattern Generator] (7) Anschlüsse für den Mustergenerator P0, P1, P2, P3. Das Signal „Demo 1“ ist für Demonstrationszwecke vorgesehen. [Probe Comp.] (7) Tastkopfkompensations-Klemme für das Abstimmen von passiven Tastköpfen auf den Oszilloskopkanal.
  • Page 25 ® Erste Schritte R&S RTB2000 Geräteübersicht Bild 2-2: Rückseitenansicht des R&S RTB2000 1 = LAN-Anschluss 2 = USB-Anschluss, Typ B 3 = Anschluss für Wechselstromversorgung und Hauptnetzschalter 4 = Kensington-Schloss zum Sichern des Geräts gegen Diebstahl 5 = Ring für Schloss zum Sichern des Geräts gegen Diebstahl 6 = Nicht benutzt [LAN] (1) 8-poliger RJ-45-Anschluss für die Anbindung des Geräts an ein LAN (Local Area Net-...

  • Page 26: Grundlagen Der Bedienung

    ® Grundlagen der Bedienung R&S RTB2000 Display im Überblick 3 Grundlagen der Bedienung 3.1 Display im Überblick Auf dem Touchscreen des Geräts werden die Messkurven und Messergebnisse sowie Informationen und alle zur Steuerung des Geräts benötigten Bedienelemente ange- zeigt. Bild 3-1: Display des R&S RTB2000 mit vier Kanälen 1 = Symbolleiste 2 = Triggerquelle, wichtigste Triggerparameter (hier: Flanke für Flankentrigger), Triggerpegel 3 = Triggermodus und Abtastrate...

  • Page 27: Anwendung Auswählen

    ® Grundlagen der Bedienung R&S RTB2000 Anwendung auswählen 12 = Logikkanäle (Option R&S RTB-B1 erforderlich) 13 = Einstellungen für Waveformgenerator (Option R&S RTB-B6 erforderlich) 14 = Menütaste 3.2 Anwendung auswählen Der Dialog „Auswahl Applikationen“ (Apps Selection) ermöglicht einen schnellen Zugriff auf alle verfügbaren Anwendungen. ►...

  • Page 28: Touchscreen Verwenden

    ® Grundlagen der Bedienung R&S RTB2000 Touchscreen verwenden 3.3 Touchscreen verwenden 3.3.1 Zugriff auf Funktionen über das Hauptmenü Die Verwendung des Touchscreens des R&S RTB2000 ist so einfach wie bei einem Handy. Tippen Sie zum Öffnen des Hauptmenüs auf die „Menü“ (Menu)-Taste - das R&S-Logo in der rechten unteren Ecke des Displays.

  • Page 29: Direktzugriff Auf Funktionen

    ® Grundlagen der Bedienung R&S RTB2000 Touchscreen verwenden Bild 3-3: Ein- oder ausschalten (links) und einen Parameterwert auswählen (rechts) ► Zum Schließen des Menüs: Tippen Sie auf „Zurück“ oder außerhalb des Menüs auf das Diagramm. 3.3.2 Direktzugriff auf Funktionen Die Kompaktanzeigen in der Informationsleiste am oberen Rand des Displays, die Kanal-Kompaktanzeigen und auch die Ergebnisse am unteren Rand ermöglichen einen Direktzugriff auf die wichtigsten Einstellungen.

  • Page 30: Dateneingabe

    ® Grundlagen der Bedienung R&S RTB2000 Touchscreen verwenden Über das Kurzmenü können Sie auch das entsprechende Vollmenü öffnen. Sie können auch die Kanäle ausschalten. 3.3.3 Dateneingabe Zur Eingabe genauer numerischer Werte bietet das Gerät ein On-Screen-Nummern- feld an. Texteingabe über die On-Screen-Tastatur funktionieren entsprechend. Bild 3-5: Numerischen Wert und die Einheit eingeben 3.3.4 Bedienung durch Gesten Mit einem Finger ziehen...

  • Page 31: Tasten An Der Frontplatte

    ® Grundlagen der Bedienung R&S RTB2000 Tasten an der Frontplatte Sie können eine Cursor-Linie verschieben, indem Sie auf die Linie tippen und sie an die gewünschte Position ziehen. Mit einem Finger wischen Wischen Sie im Menü, um darin zu blättern. Zwei Finger spreizen und zusammenführen Indem Sie zwei Finger in vertikaler Richtung spreizen oder zusammenführen, können Sie die vertikale Skalierung der ausgewählten Messkurve ändern.

  • Page 32: Bedienelemente Für Analysen

    ® Grundlagen der Bedienung R&S RTB2000 Tasten an der Frontplatte [Save Load] Öffnet das Menü „Datei“ (File), in dem Sie folgende Aktionen ausführen können: ● Speicherung von Geräteeinstellungen, Messkurven, Referenzmesskurven und Screenshots ● Wiederherstellung (Laden) von Daten, die zuvor gespeichert wurden ●...
  • Page 33 ® Grundlagen der Bedienung R&S RTB2000 Tasten an der Frontplatte [Cursor] Aktiviert den Cursor mit der letzten konfigurierten Cursor-Einstellung. Beim zweiten Drücken der Taste wird das Menü „Cursor“ geöffnet. Ist das Menü geöffnet, wird durch Drücken der Taste der Cursor deaktiviert und das Menü geschlossen. [Meas] Öffnet das Menü...

  • Page 34: Werkzeugleiste Verwenden

    ® Grundlagen der Bedienung R&S RTB2000 Werkzeugleiste verwenden [Apps Selection] Öffnet den Dialog „Auswahl Applikationen“ (Apps Selection), in dem Sie die erforderli- che Anwendung oder das erforderliche Protokoll für Ihre Aufgabe auswählen können, z. B. Maskentest oder CAN-Protokoll. 3.5 Werkzeugleiste verwenden Die Werkzeugleiste am oberen Rand des Displays ermöglicht einen direkten Zugriff auf wichtige Steuerungs- und Messfunktionen.

  • Page 35: Hilfe Aufrufen

    ® Grundlagen der Bedienung R&S RTB2000 Hilfe aufrufen 3.6 Hilfe aufrufen In den meisten Menüs und Dialogen erklären Grafiken die Bedeutung der ausgewähl- ten Einstellung. Für weitere Informationen können Sie die Hilfe mit einer Funktionsbe- schreibung der ausgewählten Einstellung aufrufen. Hilfefenster öffnen 1.

  • Page 36: Grundeinstellungen

    ® Grundeinstellungen R&S RTB2000 Tastköpfe anschließen und ein Signal anzeigen 4 Grundeinstellungen In diesem Kapitel wird beschrieben, wie Tastköpfe angeschlossen und eingestellt, die horizontalen und vertikalen Einstellungen angepasst und Erfassungen gesteuert wer- den. 4.1 Tastköpfe anschließen und ein Signal anzeigen Gefahr einer Beschädigung des Geräts Stellen Sie sicher, dass das Teilerverhältnis auf dem Gerät auf den verwendeten Tast- kopf eingestellt wird.

  • Page 37: Passive Tastköpfe Abgleichen

    ® Grundeinstellungen R&S RTB2000 Passive Tastköpfe abgleichen 5. Wenn Sie mehrere Tastköpfe anschließen, wiederholen Sie die Schritte 2 bis 4 für die übrigen Kanäle. 6. Drücken Sie die Taste [Preset]. 7. Drücken Sie die Taste [Autoset]. [Preset] Setzt das Gerät in den Grundzustand zurück, ohne das Signal zu analysieren. Die letzte benutzerdefinierte Konfiguration wird gelöscht und alle Kanäle außer Kanal 1 werden deaktiviert.

  • Page 38: Vertikale Einstellung

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung 4.3 Vertikale Einstellung Die Bedienelemente und Parameter des vertikalen Systems passen die vertikale Ska- lierung und Position der Messkurve und die Messkurvenanzeige an.Auch die Tastkop- feinstellungen gehören zur vertikalen Einstellung. Die Kanal-Kompaktanzeigen am unteren Rand des Displays zeigen die grundlegenden vertikalen Einstellungen an: vertikale Skalierung (z.

  • Page 39: Vertical-Bedienelemente

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung 4.3.1 VERTICAL-Bedienelemente [Ch <n>] Es ist für jeden analogen Kanal eine Kanaltaste verfügbar. Ist der Kanal aktiv, leuchtet die Taste in der Farbe des Kanals. Welche Wirkung das Drücken der Taste hat, hängt vom Zustand des Kanals ab: ●...

  • Page 40: Kurzmenü Für Analoge Kanäle

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 279 CHANnel<m>:OFFSet auf Seite 304 CALCulate:QMATh:POSition auf Seite 307 REFCurve<m>:VERTical:POSition [Scale] Stellt die vertikale Skalierung auf Volt pro Skalenteil (V/div) ein, um die angezeigte Amplitude der ausgewählten Messkurve zu ändern. Für analoge Messkurven wird der Skalierungswert in der Messkurven-Kompaktanzeige am unteren Rand angezeigt.

  • Page 41: Vertikale Einstellungen

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Wenn der Kanal nicht ausgewählt war, müssen Sie zweimal tippen: einmal zum Auswählen der Messkurve und einmal zum Öffnen des Kurzmenüs. Funktionen im Kurzmenü: ● „AC | DC“: siehe "Kopplung (Coupling)" auf Seite 42. ●...
  • Page 42 ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Wenn der Kanal aktiv, aber nicht ausgewählt war, drücken Sie zweimal: einmal zum Auswählen der Messkurve und einmal zum Öffnen des Kurzmenüs. Bild 4-2: Kanalmenü, aufgeteilt in zwei Hälften Kanal <n> (Channel <n>) Öffnet das Kanalmenü. Aktiv (State) Schaltet den ausgewählten Kanal ein oder aus.
  • Page 43 ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 279 CHANnel<m>:COUPling Bandbreite (Bandwidth) Gibt die Bandbreitengrenze an. Bei voller Bandbreite werden alle Frequenzen im ange- gebenen Bereich des Geräts erfasst und exakt mit weniger als 3 dB-Dämpfung ange- zeigt. Für die meisten Anwendungen wird die volle Bandbreite verwendet. Um Rauschen zu verringern, können Sie eine Frequenzgrenze festlegen.
  • Page 44 ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 278 CHANnel<m>:SCALe Offset Die Offsetspannung wird verwendet, um ein durch das Offset beeinflusstes Signal zu korrigieren. Die vertikale Mitte des ausgewählten Kanals wird um den Offsetwert ver- schoben und das Signal innerhalb des Diagrammbereichs neu positioniert. Mit [Autoset] wird das Offset automatisch eingestellt.

  • Page 45: Tastkopfeinstellungen

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 281 CHANnel<m>:WCOLor 4.3.4 Tastkopfeinstellungen Für passive Tastköpfe, die mit einem BNC-Anschluss verbunden sind, geben Sie die Tastkopfdämpfung und die Einheit an. Außerdem können Sie einen Abgleich für den Tastkopf starten. Alle Einstellungen sind kanalspezifisch. Bei der Angabe der Dämp- fung können Sie einen vordefinierten Faktor, z.

  • Page 46: Schwellwerteinstellungen

    ® Grundeinstellungen R&S RTB2000 Vertikale Einstellung 4.3.5 Schwellwerteinstellungen Ein Schwellwert wird zur Digitalisierung von analogen Signalen verwendet. Ist der Sig- nalwert höher als der Schwellwert, ist der Signalzustand High (1 bzw. "true" für boole- sche Logik). Liegt der Signalwert dagegen unter dem Schwellwert, gilt der Signalzu- stand als Low (0 bzw.

  • Page 47: Beschriftungseinstellungen

    ® Grundeinstellungen R&S RTB2000 Horizontale Einstellung 4.3.6 Beschriftungseinstellungen Im Menü „Beschriftung“ (Label) können Sie einen Namen für die ausgewählte Mess- kurve angeben. Zugriff: [Ch <n>] > „Beschriftung“ (Label) (abwärts blättern). Beschriftung (Label) Aktiviert oder deaktiviert die Anzeige der Beschriftung. Die Beschriftung wird an der Messkurve am rechten Rand des Displays angezeigt.

  • Page 48: Horizontal-Bedienelemente

    ® Grundeinstellungen R&S RTB2000 Horizontale Einstellung ● Der Referenzpunkt ist bei einer Neuskalierung das Zentrum der Zeitskala auf dem Bildschirm. Wird die Zeitskala geändert, bleibt der Referenzpunkt an seiner Posi- tion auf dem Bildschirm und die Skala wird zu beiden Seiten des Referenzpunkts gestreckt oder komprimiert.
  • Page 49 ® Grundeinstellungen R&S RTB2000 Horizontale Einstellung [Position] Ändert die Triggerposition, den Zeitabstand zwischen Triggerzeitpunkt und Referenz- punkt (Triggeroffset). Der Triggerzeitpunkt ist der Nullpunkt des Diagramms. Damit kann der Triggerzeitpunkt auch außerhalb des Diagramms gesetzt und das Signal für einen gewissen Zeitraum vor und nach dem Trigger analysiert werden. Drehen im Uhrzeigersinn verschiebt die Position nach rechts, durch Drücken des Knopfs wird der Wert auf null zurückgesetzt.

  • Page 50: Direktzugriff Auf Horizontale Einstellungen

    ® Grundeinstellungen R&S RTB2000 Horizontale Einstellung [Acquisition] Öffnet das Menü „Erfassung“ (Acquisition). Hier können Sie die Verarbeitung der Daten steuern, also wie die Messkurve aus den erfassten Abtastwerten erstellt wird. Der aktuelle Erfassungsmodus wird in der oberen Informationsleiste angezeigt. Siehe auch: Kapitel 4.5, "Erfassungseinstellungen", auf Seite 51.

  • Page 51: Erfassungseinstellungen

    ® Grundeinstellungen R&S RTB2000 Erfassungseinstellungen Der Referenzpunkt ist bei einer Neuskalierung das Zentrum der Zeitskala auf dem Bild- schirm. Wird die Zeitskala mit dem [Scale]-Drehknopf geändert, bleibt der Referenz- punkt an seiner Position auf dem Bildschirm und die Skala wird zu beiden Seiten des Referenzpunkts gestreckt oder komprimiert.

  • Page 52: Direktzugriff Auf Erfassungseinstellungen

    ® Grundeinstellungen R&S RTB2000 Erfassungseinstellungen Es gibt mehrere Möglichkeiten, die Erfassung einzustellen und zu steuern: ● Mit den Bedienelementen im Trigger-Funktionsblock an der Frontplatte kann eine Erfassung gestartet und gestoppt werden. Siehe Kapitel 5.1, "Trigger-Bedienele- mente", auf Seite 57. ● Über Direktzugriffe kann der Erfassungsmodus angepasst und eine Einzelerfas- sung durchgeführt werden.
  • Page 53 ® Grundeinstellungen R&S RTB2000 Erfassungseinstellungen Wenn die History-Option R&S RTB-K15 installiert ist, enthält das Menü mehr Einstel- lungen (siehe Kapitel 6.4.3, "History-Einstellungen", auf Seite 86). Speichertiefe (Record Length) Gibt die Aufzeichnungslänge an, die Anzahl der Messkurvenabtastwerte, die in einer einzigen Messkurvenaufzeichnung gespeichert sind. Jede vordefinierte Aufzeichnungslänge entspricht einer maximalen Anzahl von History- Segmenten, die im Speicher des Geräts abgelegt werden.
  • Page 54 ® Grundeinstellungen R&S RTB2000 Erfassungseinstellungen „Einzelwert“ In der Regel werden mit diesem Erfassungsmodus die meisten Sig- (Sample) nale optimal angezeigt, aber sehr kurze Störimpulse bleiben bei die- ser Methode möglicherweise unerkannt. Wenn die Abtastrate der Messkurve kleiner als die ADC-Abtastrate ist, verringert das Gerät die Anzahl der Abtastwerte: Einer von n Abtastwerten wird in einem Abtastintervall als Messkurvenpunkt auf- gezeichnet, die anderen Abtastwerte werden verworfen (Dezimie-...
  • Page 55 ® Grundeinstellungen R&S RTB2000 Erfassungseinstellungen Drücken Sie für einen Neustart der Mittelwertberechnung die Taste [Clear Screen]. Fernsteuerbefehl: auf Seite 289 ACQuire:AVERage:COUNt auf Seite 289 ACQuire:AVERage:RESet Rollen (Roll) Aktiviert das automatische Rollen. Das Gerät schaltet in den Rollmodus um, wenn die Zeitbasis (Time Scale) gleich oder langsamer als Startzeit Rollen (Start Roll Time)

  • Page 56: Trigger

    ® Trigger R&S RTB2000 5 Trigger Triggerung bedeutet, den interessanten Teil der relevanten Messkurven zu erfassen. Durch Auswahl des richtigen Triggertyps und bei richtiger Konfiguration aller Trigger- einstellungen können verschiedene Ereignisse in Signalen erkannt werden. Ein Trigger tritt auf, wenn die Triggerbedingungen erfüllt sind. Das Gerät erfasst konti- nuierlich und behält die Abtastpunkte bei, um den Pretrigger-Teil der Messkurvenauf- zeichnung zu füllen.

  • Page 57: Trigger-Bedienelemente

    ® Trigger R&S RTB2000 Trigger-Bedienelemente 5.1 Trigger-Bedienelemente Mit den Tasten und dem Drehknopf im Trigger-Funktionsblock lässt sich der Trigger einstellen und eine Erfassung starten oder stoppen. Die grüne LED über dem [Levels]-Drehknopf leuchtet auf, wenn das Gerät triggert. [Trigger] Öffnet das Menü „Trigger“. [Source] Ändert die analoge Triggerquelle.

  • Page 58: Direktzugriff Auf Triggereinstellungen

    ® Trigger R&S RTB2000 Direktzugriff auf Triggereinstellungen [Levels] Ändern Sie mit dem Drehknopf den Triggerpegel. Drehen im Uhrzeigersinn erhöht den Triggerpegel. Durch Drücken des Knopfs wird der Pegel auf 50% der Signalamplitude eingestellt. Fernsteuerbefehl: auf Seite 294 TRIGger:A:LEVel<n>[:VALue] auf Seite 294 TRIGger:A:FINDlevel [Force Trigger] Veranlasst eine unverzügliche Einzelerfassung.

  • Page 59: Allgemeine Triggereinstellungen

    ® Trigger R&S RTB2000 Allgemeine Triggereinstellungen 1 = Triggerquelle anpassen 2 = Nummernfeld für Eingabe des Werts für Triggerpegel oder Schwelle öffnen 3 = Flanke oder Polarität anpassen 4 = Triggermodus anpassen 5 = Kontinuierliche Erfassung starten oder stoppen oder Einzelerfassung starten, wenn [Single] aktiv ist 6 = Verfügbare Einstellungen sind vom Triggertyp abhängig 5.3 Allgemeine Triggereinstellungen Allgemeine Triggereinstellungen sind unabhängig vom Triggertyp.
  • Page 60 ® Trigger R&S RTB2000 Allgemeine Triggereinstellungen „Auto“ Wenn die Triggerbedingungen nicht erfüllt sind, wiederholt das Gerät die Triggerung nach einer bestimmten Zeitspanne. Tritt ein echter Trigger auf, wird dieser vorrangig behandelt. Dieser Modus erleichtert es, die Messkurve bereits vor Festlegung des Triggers darzustellen. Die Messkurve auf dem Bildschirm ist nicht synchronisiert und nach- folgende Messkurven werden nicht am selben Punkt der Messkurve getriggert.

  • Page 61: Flankentrigger

    ® Trigger R&S RTB2000 Flankentrigger „D0 bis D15“ Wählen Sie einen der digitalen Kanäle als Triggerquelle aus, wenn MSO-Option R&S RTB-B1 installiert ist. Nicht verfügbar für Videotrigger. „Extern“ Stellt den externen Triggereingang an der Frontplatte als Trigger- quelle ein. Verfügbar für Flanken- und Videotrigger. „B1 oder B2“...
  • Page 62 ® Trigger R&S RTB2000 Flankentrigger Flanke (Slope).......................62 Schaltschwelle (Trigger Level), Schwellwert (Threshold)..........62 Kopplung (Coupling)..................... 62 HF Filter (HF Reject)..................... 63 Rauschunter. (Noise Reject)..................63 Flanke (Slope) Legt die Flankenrichtung für den Trigger fest. Sie können triggern auf: ● steigende Flanke, d. h. eine positive Spannungsänderung ●...

  • Page 63: Pulsbreitentrigger

    ® Trigger R&S RTB2000 Pulsbreitentrigger „LF Unterdrü- Stellt die Triggerkopplung auf hohe Frequenzen ein. Ein 15 kHz- ckung“ Hochpassfilter entfernt niedrige Frequenzen aus dem Triggersignal. Verwenden Sie diesen Modus nur bei Signalen mit sehr hoher Fre- quenz. Fernsteuerbefehl: auf Seite 294 TRIGger:A:EDGE:COUPling HF Filter (HF Reject) Aktiviert oder deaktiviert ein zusätzliches 5 kHz-Tiefpassfilter im Triggerpfad.
  • Page 64 ® Trigger R&S RTB2000 Pulsbreitentrigger Bild 5-3: Pulsbreite liegt innerhalb oder außerhalb eines zulässigen Zeitbereichs 1 = Innerhalb: Minimale Breite < Puls < Maximale Breite 2 = Außerhalb: Puls < Minimale Breite ODER Puls > Maximale Breite ±Δ ±Δ Bild 5-4: Pulsbreite ist gleich oder ungleich einer vorgegebenen Dauer, mit optionaler Abweichung Δ...
  • Page 65 ® Trigger R&S RTB2000 Pulsbreitentrigger Zeit t1 (Time t1), Zeit t2 (Time t2)..................66 Schwellwert (Threshold)....................66 Hysterese (Hysteresis)....................66 Polarität (Polarity) Gibt die Polarität des Pulses an. Sie können triggern auf: ● positiv laufender Puls; die Breite wird von den steigenden zu den fallenden Flanken definiert.

  • Page 66: Video-Trigger

    ® Trigger R&S RTB2000 Video-Trigger Abweichung (Variation) Gibt einen Bereich Δt zur Referenz „Referenzzeit t“ (Time t) an, wenn der Vergleich auf „Breite =“ (Width =) oder „Breite ≠“ (Width ≠) eingestellt ist. Das Gerät triggert auf Pulse innerhalb oder außerhalb des Bereichs t±Δt. Fernsteuerbefehl: auf Seite 297 TRIGger:A:WIDTh:DELTa...
  • Page 67 ® Trigger R&S RTB2000 Video-Trigger Bild 5-5: Menü Video-Trigger Standard........................67 Signal..........................67 Modus (Mode)....................... 68 Zeile (Line)........................68 Standard Gibt den Farbfernsehstandard an. Es kann auf verschiedene normalauflösende Fernsehsignale (SDTV) getriggert wer- den: ● „PAL“ ● „NTSC“ ● „SECAM“ ● „PAL-M“...

  • Page 68: Mustertrigger

    ® Trigger R&S RTB2000 Mustertrigger Bild 5-6: Positives Videosignal mit negativem Bi-Level-Synchronimpuls (SDTV, links) und negatives Signal mit positivem Tri-Level-Synchronimpuls (HDTV, rechts) Fernsteuerbefehl: auf Seite 297 TRIGger:A:TV:POLarity Modus (Mode) Gibt eine der folgenden Triggerbedingungen an: „Jedes Bild“ Das Oszilloskop triggert auf den Anfang aller Videosignalbilder. (All Frames) „Jedes unge- Das Oszilloskop triggert auf den Anfang von Videosignalbildern mit...
  • Page 69 ® Trigger R&S RTB2000 Mustertrigger ► [Trigger] > „Trigger Typ“ (Trigger Type) = „Muster“ (Pattern) > „Pattern bearbeiten“ (Edit Pattern) Bild 5-7: Mustertrigger mit Logik-Editor Schwellwerte Am unteren Rand des „Logik-Editors“ sehen Sie die aktuellen Schwellwerteinstellun- gen aller Kanäle. Dort können Sie die Kanäle direkt aktivieren und die Schwellwerte ändern.
  • Page 70 ® Trigger R&S RTB2000 Mustertrigger Digital (16 Bit): Die Logikkanäle D0, D1,...,D15 sind nur mit MSO-Option R&S RTB-B1 verfügbar. Das Muster kann daher 2, 4, 18 oder 20 Bits haben. Mit „Auf alle anwenden“ (Set All) versetzen Sie alle Kanäle in denselben Zustand. Fernsteuerbefehl: auf Seite 299 TRIGger:A:PATTern:SOURce...

  • Page 71: Timeout-Trigger

    ® Trigger R&S RTB2000 Timeout-Trigger ● „Innerhalb“ (Inside), „Zeit t1“ (Time t1) und „Zeit t2“ (Time t2) Triggert, wenn die Musterbedingung für eine Dauer zwischen „Zeit t1“ (Time t1) und „Zeit t2“ (Time t2) erfüllt wird. Diese Einstellungen sind eine alternative Einstel- lung zur Definition mit „Breite =“...
  • Page 72 ® Trigger R&S RTB2000 Timeout-Trigger Bild 5-9: Menü Zeitüberschreitung (Timeout)-Trigger Range Gibt den Bezug des Signalpegels zur Schwelle an: Stays High Der Signalpegel bleibt über dem Triggerpegel. Stays Low Der Signalpegel bleibt unter dem Triggerpegel. Stays High|Low Der Signalpegel bleibt über oder unter dem Triggerpegel. Fernsteuerbefehl: auf Seite 301 TRIGger:A:TIMeout:RANGe...

  • Page 73: Trigger Out-Signal

    ® Trigger R&S RTB2000 Trigger Out-Signal 5.9 Trigger Out-Signal Das R&S RTB2000 kann einen Puls am Anschluss Aux Out ausgeben, wenn das Gerät triggert. 1. Zur Ausgabe eines Pulses bei einem Triggerereignis müssen Sie den Anschluss Aux Out konfigurieren: Menü „Einstellungen“ (Setup) > „Aux Out“ > „Trigger Out“. Siehe auch: "Aux Out"...

  • Page 74: Messkurvenanalyse

    ® Messkurvenanalyse R&S RTB2000 Zoom 6 Messkurvenanalyse ● Zoom........................74 ● Mathematik......................76 ● Referenzmesskurven....................79 ● History und segmentierter Speicher(Option R&S RTB-K15)........84 ● Suche........................93 6.1 Zoom Der Zoom vergrößert einen Teil der Messkurve, um mehr Details anzuzeigen. Er wird auf alle aktiven analogen und digitalen Kanäle und mathematischen Messkurven angewendet.
  • Page 75 ® Messkurvenanalyse R&S RTB2000 Zoom Bild 6-1: Zoomanzeige: Zoom im unteren Fenster, normale Messkurve im oberen Fenster = Tippen, um Zoomeinstellungen zu aktivieren = Tippen, um normale Messkurveneinstellungen zu aktivieren 3 (blau) = Zoomskala und Breite des Zoombereichs 4 (rot) = Zoomposition = Abtastrate im Zoomfenster = Horizontale Skala und Position der normalen Messkurve...

  • Page 76: Zoomeinstellungen

    ® Messkurvenanalyse R&S RTB2000 Mathematik 4. Tippen Sie auf das obere Fenster, um den Fokus auf die normale Messkurve zu setzen. Jetzt gelten die Knöpfe für die normale Messkurve und Sie können Zeitskala und horizontale Position der Messkurve anpassen. 6.1.2 Zoomeinstellungen Die Zoomeinstellungen werden im Menü...

  • Page 77: Einstellungen Math-Messkurve

    ® Messkurvenanalyse R&S RTB2000 Mathematik Die Messkurven-Kompaktanzeige am unteren Rand des Displays enthält die Hauptein- stellungen der Math-Messkurve: Quellen, Operation und vertikale Skala. Sie können Math-Messkurven auf dieselbe Weise wie Kanalmesskurven analysieren: Zoom verwenden, automatische und Cursor-Messungen durchführen und als Refe- renzmesskurve speichern.
  • Page 78 ® Messkurvenanalyse R&S RTB2000 Mathematik Aktiv (State) Aktiviert die Mathematikfunktion und zeigt die fertige Math-Messkurve an. Fernsteuerbefehl: auf Seite 303 CALCulate:QMATH:STATe Quelle 1 (Source 1), Quelle 2 (Source 2) Geben die erste und die zweite Quelle für die mathematische Operation an (Operan- den).

  • Page 79: Referenzmesskurven

    ® Messkurvenanalyse R&S RTB2000 Referenzmesskurven „Division“ Teilt die Werte der ersten Quelle durch die Werte der zweiten Quelle: Quelle 1 / Quelle 2 Wenn die zweite Quelle kleine Amplituden hat, erhöht sich das mathematische Ergebnis schnell. Wenn die zweite Quelle null kreuzt, läge das Ergebnis im Bereich +∞...

  • Page 80: Referenzen Verwenden

    ® Messkurvenanalyse R&S RTB2000 Referenzmesskurven Dateiformat Messkurven können als Referenzmesskurven gespeichert werden. Das Dateiformat ist TRF. Dateien können im internen Speicher oder auf einem externen USB-Stick gespei- chert und von dort geladen werden. TRF ist das spezifische Binärformat für Referenzmesskurven des R&S RTB2000. Es enthält den Amplitudenwert jedes Abtastwerts, der auf dem Bildschirm angezeigt wird (8 Bit oder 16 Bit lang).

  • Page 81: Einstellungen Für Referenzmesskurven

    ® Messkurvenanalyse R&S RTB2000 Referenzmesskurven 6. Beim Speichern der Datei auf einem USB-Stick können Sie einen Zielordner ange- ben. a) Tippen Sie doppelt auf den Zielordner. Falls der Ordner nicht existiert, können Sie einen neuen erstellen. Der Ordner wird geöffnet. b) Tippen Sie auf „Verz.
  • Page 82 ® Messkurvenanalyse R&S RTB2000 Referenzmesskurven Quelle (Source)......................82 Referenz (Reference)....................82 Kopieren (Copy)......................83 Aktiv (State)........................83 Kurve laden (Load Reference)..................83 Einstell. laden (Load Setup)..................83 Kurve speichern (Save Reference)................83 Kurvenfarbe (Waveform Color)..................84 Beschriftung (Label)...................... 84 └ Bit........................84 └ Beschriftung (Label)..................84 └...
  • Page 83 ® Messkurvenanalyse R&S RTB2000 Referenzmesskurven Kopieren (Copy) Kopiert die „Quelle“ (Source) für die Messkurve in die ausgewählte Referenzmess- kurve. Die Referenzmesskurve bleibt erhalten, bis Sie sie aktualisieren oder eine andere Messkurve in die Referenz laden. Fernsteuerbefehl: auf Seite 306 REFCurve<m>:UPDate Aktiv (State) Aktiviert die Referenzmesskurve und zeigt sie an.

  • Page 84: History Und Segmentierter Speicher(Option R&S Rtb-K15)

    ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Kurvenfarbe (Waveform Color) Gibt eine Farbe für die Referenzmesskurve an. Die Standardfarbe ist Weiß. Sie kön- nen eine andere monochrome Farbe oder eine Farbskala auswählen. Die Farbskalen werden in "Kurvenfarbe (Waveform Color)" auf Seite 44 beschrieben.

  • Page 85: Segmentierter Speicher

    ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Die Segmenttabelle und die Messkurvendaten von History-Segmenten können in einer Datei gespeichert werden. Bei der schnellen Segmentierung verkürzt sich die Blindzeit der Erfassung. 6.4.1 Segmentierter Speicher Während einer Erfassung speichert das Gerät die erfassten Daten im Speicher, verar- beitet die Daten und zeigt die Messkurve an.

  • Page 86: History Aktivieren

    ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) nal verursacht. Sehr kurze und unregelmäßige Ereignisse, die in dieser Blindzeit auf- treten, werden bei normalen Erfassungen möglicherweise nicht erkannt. Um die Blindzeit zu verkürzen und so die Möglichkeit, dass Ereignisse übersehen wer- den, zu verringern, gibt es die Ultra-Segmentierung.

  • Page 87: Segmenttabelle Und History-Player

    ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Schnelle Segmentierung (Fast Segmentation) Wenn aktiviert, werden die Erfassungen so schnell wie möglich durchgeführt, ohne Verarbeitung und Anzeige der Messkurven. Nach dem Stoppen der Erfassung werden die Daten verarbeitet und die letzte Messkurve angezeigt. Ältere Messkurven sind in Segmenten gespeichert.
  • Page 88 ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Es können alle History-Segmente der Reihe nach oder ein einzelnes Segment ange- zeigt werden. History-Segmente anzeigen 1. Aktivieren Sie die History-Funktion. 2. Geben Sie das „Zeitformat“ an, das in der Tabelle angezeigt werden soll: absolute oder relative Zeit.
  • Page 89 ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Der Zeitstempel kann absolut oder relativ sein: ● Absolut: Datum und Tageszeit des Triggerereignisses des angezeigten Segments. Je nach horizontaler Position kann die Messkurve bis zu 100.000 Sekunden nach dem Triggerereignis erfasst werden und damit nach dem angezeigten Zeitstempel. Das Gerät berücksichtigt diese Verzögerung automatisch;...

  • Page 90: History-Daten Exportieren

    ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Fernsteuerbefehl: ...:HISTory:CURRent 6.4.5 History-Daten exportieren History-Segmente sind in Dateien auf einem USB-Stick speicherbar, selbst wenn die History-Funktion nicht aktiv ist. Sie können angeben, ob alle sichtbaren Kanäle gespei- chert werden oder ein einzelner Kanal. Zusätzlich können die vollständigen Zeitinfor- mationen der Segmenttabelle gespeichert werden.
  • Page 91 ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) 8. Tippen Sie auf „Speichern“ (Save). Eine Nachricht zeigt den Fortschritt des Speichervorgangs an. 9. Schließen Sie das Dialogfeld. Segmenttabelle speichern 1. Stecken Sie einen USB-Stick in das Gerät. 2. Tippen Sie im Segmenttabellenfenster auf „Speichern“ (Save). 3.
  • Page 92 ® Messkurvenanalyse R&S RTB2000 History und segmentierter Speicher(Option R&S RTB-K15) Bild 6-4: Inhalt eines History-Messkurvenordners Die Datendateien enthalten die Zeit- und Spannungsdaten der Abtastwerte. Wenn Sie alle sichtbaren Kanäle speichern, werden die Spannungen aller Kanäle in eine einzige Datei geschrieben. Bild 6-5: Inhalt einer History-Segmentdatei mit zwei gespeicherten Kanälen Zusätzlich zu den Datendateien wird eine Indexdatei gespeichert.

  • Page 93: Suche

    ® Messkurvenanalyse R&S RTB2000 Suche 6.5 Suche 6.5.1 Suchbedingungen und Ergebnisse Mit den Suchfunktionen des R&S RTB2000 können alle Flanken, Pulsbreiten und Spit- zen oder andere Ereignisse in einer Erfassung, die den Suchbedingungen entspre- chen, gefunden werden. Für jeden Suchtyp sind spezifische Einstellungen verfügbar. Suchen können je nach Suchtyp für Kanäle, Math- oder Referenzmesskurven und ver- fügbare Quellen durchgeführt werden.
  • Page 94 ® Messkurvenanalyse R&S RTB2000 Suche Fernsteuerbefehle zum Abrufen von Suchergebnissen: ● auf Seite 322 SEARch:RCOunt? ● auf Seite 321 SEARch:RESult:ALL? ● auf Seite 322 SEARch:RESult<n>? ● auf Seite 321 SEARch:RESDiagram:SHOW ● auf Seite 321 SEARch:RESult:BCOunt? Suchergebnisse anzeigen Nach dem Stoppen der Erfassung können Sie die Suchergebnisse anzeigen. 1.

  • Page 95: Allgemeine Sucheinstellungen

    ® Messkurvenanalyse R&S RTB2000 Suche Suchergebnisse speichern 1. Tippen Sie rechts oben in der Suchergebnistabelle auf das Symbol „Speichern“ (Save). 2. Schließen Sie einen USB-Stick an, wenn Sie die Daten außerhalb des Geräts spei- chern möchten. 3. Wählen Sie das richtige „Ziel“ (Destination) und den Pfad aus. Sie können die Daten auch auf dem Gerät speichern.
  • Page 96 ® Messkurvenanalyse R&S RTB2000 Suche Suchen (Search) Aktiviert und deaktiviert den Suchmodus. Fernsteuerbefehl: auf Seite 309 SEARch:STATe Suchtyp (Search Type) Gibt den Ereignistyp an, nach dem gesucht werden soll. „Flanke“ Wie beim Flankentrigger wird ein Flankensuchergebnis gefunden, wenn die Messkurve den vorgegebenen Pegel in der angegebenen Richtung passiert.
  • Page 97 ® Messkurvenanalyse R&S RTB2000 Suche „Daten zu Takt“ Diese Suche - auch als Setup/Hold bekannt - findet eine Verletzung von Setup- und Hold-Zeiten. Dazu wird der relative Zeitabstand zwi- schen zwei Signalen analysiert: einem Datensignal und dem synchro- nen Taktsignal. Zu den Einstellungen siehe Kapitel 6.5.8, "Daten zu Takt",...

  • Page 98: Flankensuche

    ® Messkurvenanalyse R&S RTB2000 Suche 6.5.3 Flankensuche Wie beim Flankentrigger wird ein Flankensuchergebnis gefunden, wenn die Messkurve den vorgegebenen Pegel in der angegebenen Richtung passiert. ► [Search] > „Suchtyp“ (Search Type) = „Flanke“ > „Einstellungen“ (Setup) Flanke (Slope) Gibt die zu suchende Flanke an: steigende, fallende oder beide Flanken. Fernsteuerbefehl: auf Seite 311 SEARch:TRIGger:EDGE:SLOPe...

  • Page 99: Breitensuche

    ® Messkurvenanalyse R&S RTB2000 Suche 6.5.4 Breitensuche Diese Suche findet Pulse mit einer exakten Pulsbreite, Pulse, die kürzer oder länger als eine vorgegebene Zeit sind, oder Pulse innerhalb oder außerhalb des zulässigen Zeitbereichs. Sie ist vergleichbar mit dem Pulsbreitentrigger. ► [Search] > „Suchtyp“ (Search Type) = „Breite“ > „Einstellungen“ (Setup) Polarität (Polarity) Gibt die Polarität des zu suchenden Pulses an.

  • Page 100: Peaksuche

    ® Messkurvenanalyse R&S RTB2000 Suche Vergleich (Comparison) Gibt die Bedingung dafür an, wie die gemessene Pulsbreite mit den vorgegebenen Grenzwerten verglichen wird. Der Vergleich funktioniert wie der Vergleich des Pulsbreitentriggers (siehe Kapitel 5.5, "Pulsbreitentrigger", auf Seite 63). Fernsteuerbefehl: auf Seite 312 SEARch:TRIGger:WIDTh:RANGe Breite (Width) Gibt die Referenzpulsbreite an, den Nennwert für Vergleiche.

  • Page 101: Anstiegszeit-/Abfallzeit-Suche

    ® Messkurvenanalyse R&S RTB2000 Suche 6.5.6 Anstiegszeit-/Abfallzeit-Suche Diese Suche findet Flanken mit einer exakten Anstiegs- oder Abfallzeit, mit Anstiegs-/ Abfallzeiten, die kürzer oder länger als eine vorgegebene Zeit sind, oder mit Anstiegs-/ Abfallzeiten innerhalb oder außerhalb des zulässigen Zeitbereichs. ► [Search] > „Suchtyp“ (Search Type) = „Anst./Abf.-zeit“ > „Einstellungen“ (Setup) Flanke (Edge) Gibt die zu suchende Flanke an: ●...

  • Page 102: Runt-Einstellungen

    ® Messkurvenanalyse R&S RTB2000 Suche „Kleiner als“ Findet Anstiegs-/Abfallzeiten, die kürzer als die angegebene „Anst./ Abf.-zeit“ sind. „Gleich“ Findet Anstiegs-/Abfallzeiten gleich der Referenz-„Anst./Abf.-zeit“, wenn „Abweichung“ (Variation) Δt = 0 ist. Ist „Abweichung“ ≠ 0, werden Anstiegs-/Abfallzeiten innerhalb des Bereichs Zeit ± Δt gefunden. „Ungleich“...
  • Page 103 ® Messkurvenanalyse R&S RTB2000 Suche Polarität (Polarity) Gibt die Polarität des zu suchenden Pulses an. Fernsteuerbefehl: auf Seite 315 SEARch:TRIGger:RUNT:POLarity Oberer Pegel (Upper Level) Gibt die obere Spannungsschwelle für die Runt-Erkennung an. Ein negativer Runt kreuzt den oberen Pegel zwei Mal, ohne den unteren Pegel zu kreuzen. Fernsteuerbefehl: auf Seite 316 SEARch:TRIGger:LEVel:RUNT:UPPer...

  • Page 104: Daten Zu Takt

    ® Messkurvenanalyse R&S RTB2000 Suche Fernsteuerbefehl: auf Seite 316 SEARch:TRIGger:RUNT:WIDTh Abweichung (Variation) Gibt einen Bereich Δt zur Referenz-„Breite“ (Width) an, wenn der Vergleich auf „Gleich“ oder „Ungleich“ eingestellt ist. Das Gerät findet Pulse innerhalb oder außerhalb des Bereichs Breite ± Δt. Fernsteuerbefehl: auf Seite 317 SEARch:TRIGger:RUNT:DELTa...
  • Page 105 ® Messkurvenanalyse R&S RTB2000 Suche Fernsteuerbefehl: auf Seite 317 SEARch:TRIGger:DATatoclock:CSOurce Daten (Data) Gibt den Eingangskanal des Datensignals an. Fernsteuerbefehl: auf Seite 311 SEARch:SOURce Pegel (Level) Gibt die Spannungspegel für Takt- und Datensignale an. Der Schnittpunkt von Taktpe- gel und Taktflanke markiert den Startpunkt für die Setup- und Hold-Zeit. Der Datenpe- gel definiert die Schwelle für den Datenübergang.

  • Page 106: Mustersuche

    ® Messkurvenanalyse R&S RTB2000 Suche Fernsteuerbefehl: auf Seite 318 SEARch:TRIGger:DATatoclock:HTIMe 6.5.9 Mustersuche Für die Mustersuche können bis zu vier analoge Kanäle als Quelle genutzt werden. Wenn MSO-Option R&S RTB-B1 installiert ist, können auch digitale Kanäle im Muster enthalten sein. Sie geben für jeden Kanal den Zustand an. Die Zustände werden logisch kombiniert und die Zeit von wahren Musterergebnissen wird mit einem angege- benen Zeitbereich verglichen.
  • Page 107 ® Messkurvenanalyse R&S RTB2000 Suche H | L | X, Auf alle anwenden Definiert das Muster durch Auswahl des Zustands "H" (High), "L" (Low) oder "X" (Igno- rieren, Kanal hat keinen Einfluss auf die Suche) für jeden aktiven analogen und digita- len Kanal.

  • Page 108: Messungen

    ® Messungen R&S RTB2000 Schnellmessungen 7 Messungen 7.1 Schnellmessungen Bei der Schnellmessung finden mehrere automatische Messungen auf einem ausge- wählten Eingangskanal statt. Die Messungen sind nicht konfigurierbar. Die Ergebnisse werden direkt an der Messkurve oder unten in der Ergebniszeile angezeigt und konti- nuierlich aktualisiert.

  • Page 109: Automatische Messungen

    ® Messungen R&S RTB2000 Automatische Messungen Beschrif- Beschreibung Anzeige tung Frequenz Zeile Spitze-Spitze-Wert Zeile Für Math- und Referenzmesskurven ist die Schnellmessung nicht verfügbar. Alle Kanäle außer dem ausgewählten Kanal sind ausgeblendet, wenn die Schnellmessung aktiv ist. Ist sie aktiv, sind Cursor-Messungen nicht möglich, aber Sie können parallel automatische Messungen durchführen.

  • Page 110: Messergebnisse

    ® Messungen R&S RTB2000 Automatische Messungen Siehe auch Kapitel 7.2.3, "Einstellungen für automatische Messungen", auf Seite 114. 7.2.1 Messergebnisse Die Messergebnisse werden in einer Zeile unter dem Raster angezeigt. Bild 7-1: Ergebnisse von vier aktiven Messungen Wenn kein Ergebnis ermittelt werden kann, wird "?" angezeigt. Passen Sie die horizon- talen und vertikalen Einstellungen an, falls das Gerät keine Messungen durchführen kann.

  • Page 111: Messarten

    ® Messungen R&S RTB2000 Automatische Messungen 7.2.2 Messarten Das R&S RTB2000 verfügt über viele Messarten zum Messen von Zeit- und Amplitu- deneigenschaften und Zählen von Pulsen und Flanken. 7.2.2.1 Horizontale Messungen (Zeit) Messart Symbol Beschreibung Grafik/Formel Frequenz Frequenz des Signals, reziproker Wert der gemessenen f = 1 / T ersten Periode.
  • Page 112 ® Messungen R&S RTB2000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel Verzögerung Zeitdifferenz zwischen zwei Flanken derselben oder ver- schiedener Messkurven, gemessen am 50%-Pegel. in s Phase = Δt / T * 360° Phase Phasenversatz zwischen zwei Messkurven, gemessen am 50%-Pegel. in °...
  • Page 113 ® Messungen R&S RTB2000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel Mittelw. zykl. MeanCyc Mittelwert der höchstwertigen Signalperiode. in V Effektivw. zykl. RMS-Cyc Effektivwert (Root Mean Square) der Spannung der höchst- wertigen Signalperiode. in V Spitze Spitze Differenz von Maximum- und Minimumwerten. Pk-Pk Spitze + Maximumwert innerhalb der angezeigten Messkurve.

  • Page 114: Einstellungen Für Automatische Messungen

    ® Messungen R&S RTB2000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel σ-Std. Abw. Zyk σ-Cyc Standardabweichung eines einzigen Zyklus, normalerweise der ersten, höchstwertigen Signalperiode. σ Crest Faktor Crest Der Scheitelfaktor wird auch als Spitzenfaktor bezeichnet. Crest  Es ist der Maximumwert, geteilt durch den RMS-Wert der angezeigten Messkurve.
  • Page 115 ® Messungen R&S RTB2000 Automatische Messungen Im Menü für Messungen können Sie bis zu 4 parallele Messungen (auch Messplätze genannt) konfigurieren. Welche Messarten verfügbar sind, hängt vom Typ der ausge- wählten Messkurve ab. Messplatz (Meas. Place) Gibt einen der vier verfügbaren Messplätze an, der konfiguriert oder aktiviert werden soll.
  • Page 116 ® Messungen R&S RTB2000 Automatische Messungen Fernsteuerbefehl: auf Seite 337 MEASurement<m>:SOURce Messquelle (Measure Source), Messquelle 2 (Measure Source 2) Geben die Quellenmesskurven für Verzögerungs- und Phasenmessungen an, für die zwei Quellen erforderlich sind. Fernsteuerbefehl: auf Seite 337 MEASurement<m>:SOURce Delay Einst. (Delay Setup) für Messquelle (Measure Source) und Messquelle 2 (Measure Source 2) Gibt die Flanken für die Verzögerungsmessung an.

  • Page 117: Cursor-Messungen

    ® Messungen R&S RTB2000 Cursor-Messungen auf Seite 346 REFLevel:RELative:MIDDle auf Seite 346 REFLevel:RELative:UPPer 7.3 Cursor-Messungen Die Cursor-Messung ermittelt die Ergebnisse an den aktuellen Cursor-Positionen. Die Cursor-Linien können manuell auf feste Positionen gesetzt werden oder sie können der Messkurve folgen. Welche Ergebnisse verfügbar sind, hängt vom Cursor-Typ und vom Typ der Messkurve Bild 7-3: Cursor-Messung mit vertikalen und horizontalen Cursorn und Setzen (Set To Trace) Ergebnisse = unter dem Raster...

  • Page 118: Cursor-Einstellungen

    ® Messungen R&S RTB2000 Cursor-Messungen 4. Wählen Sie die „Quelle“ (Source) aus, die zu messende Messkurve. 5. Nehmen Sie bei Bedarf zusätzliche Einstellungen vor: Skal. folgen (Track Scaling), Kopplung (Coupling), Setzen (Set To Trace) oder Zentrieren (Set To Screen). 6. Es gibt mehrere Methoden, die Position einer Cursor-Linie zu ändern: ●...
  • Page 119 ® Messungen R&S RTB2000 Cursor-Messungen Die Cursor-Linien können mit dem „Navigation“-Drehknopf oder durch Ziehen einer Linie auf dem Bildschirm auf die gewünschte Position gesetzt werden. „Horizontal“ Legt zwei horizontale Cursor-Linien fest und misst die Spannungs- werte an den Cursor-Positionen sowie die Differenz zwischen den Linien.
  • Page 120 ® Messungen R&S RTB2000 Cursor-Messungen Drücken Sie die Taste [Navigation], um anzugeben, ob beide Cursor oder nur ein Cur- sor verschoben werden. Bei deaktivierter Kopplung wird durch Drücken der Taste [Navigation] zwischen den Cursor-Linien gewechselt. Fernsteuerbefehl: auf Seite 349 CURSor<m>:XCOupling auf Seite 349 CURSor<m>:YCOupling Setzen (Set To Trace)

  • Page 121: Anwendungen

    ® Anwendungen R&S RTB2000 Maskentests 8 Anwendungen Alle verfügbaren Anwendungen werden über den Dialog „Auswahl Applikationen“ (Apps Selection) bereitgestellt. ► Drücken Sie zum Auswählen einer Anwendung die Taste [Apps Selection]. Siehe auch Kapitel 3.2, "Anwendung auswählen", auf Seite 27. Folgende Anwendungen sind verfügbar: ●...

  • Page 122: Masken Verwenden

    ® Anwendungen R&S RTB2000 Maskentests Masken benötigen, können Sie die Maske im internen Speicher ablegen und zu einem späteren Zeitpunkt laden. Ergebnisse von Maskentests Bei Maskentests wird analysiert, ob sich das getestete Signal innerhalb der Maske bewegt. Das Gesamtergebnis des Tests wird im Maskenfenster angezeigt: linke Spalte = Anzahl und Prozentsatz der Erfassungen, die den Test bestanden haben mittlere Spalte = Anzahl und Prozentsatz der Erfassungen, die die Maske verletzt haben...
  • Page 123 ® Anwendungen R&S RTB2000 Maskentests Maske erstellen und einrichten Sie können eine Maske auf Grundlage einer Kanalmesskurve erstellen, sie dann opti- mieren, indem Sie ihre Position und Größe ändern, und sie speichern. 1. Wählen Sie die Kanalmesskurve aus, die als Grundlage für die Maske dienen soll, und passen Sie sie an.
  • Page 124 ® Anwendungen R&S RTB2000 Maskentests 6. Tippen Sie auf „Speichern“ (Save), um die Maske für eine spätere Nutzung zu speichern. Maske laden 1. Drücken Sie die Taste [Apps Selection]. 2. Tippen Sie auf „Maske“ (Mask). 3. Tippen Sie auf „Laden“ (Load). 4.

  • Page 125: Maskenfenster

    ® Anwendungen R&S RTB2000 Maskentests 6. Tippen Sie auf „Rücksetzen“, um die Ergebnisse zu löschen. 7. Tippen Sie auf „Stop“, um den Test zu beenden. 8.1.3 Maskenfenster Das Maskenfenster enthält die wichtigsten Funktionen zum Einrichten einer Maske und Durchführen des Tests. Rücksetzen Löscht alle Testergebnisse.

  • Page 126: Maskenmenü

    ® Anwendungen R&S RTB2000 Maskentests Größer, Kleiner Vergrößert oder verkleinert die Maske in x- und y-Richtung. Speichern, Laden Speichert die erstellte Maske in einer Datei oder lädt eine zuvor gespeicherte Maske. Das Dateiformat ist MSK. Fernsteuerbefehl: auf Seite 353 MASK:SAVE auf Seite 354 MASK:LOAD Verletzungen erfassen...
  • Page 127 ® Anwendungen R&S RTB2000 Maskentests Test Führt einen Maskentest für das ausgewählte Signal durch, d. h., die Signalamplituden werden mit der angegebenen Maske verglichen. Überschreitet die Amplitude die Gren- zen der Maske, wird eine Verletzung erkannt. Fernsteuerbefehl: auf Seite 356 MASK:TEST Kanal kopieren Erstellt eine Maske aus der Hüllkurve-Messkurve des ausgewählten Kanals und spei-...
  • Page 128 ® Anwendungen R&S RTB2000 Maskentests Fernsteuerbefehl: auf Seite 353 MASK:YSCale Breite X Ändert die Breite der Maske in horizontaler Richtung. Der angegebene Faktor in Ska- lenteilen wird zu den positiven x-Werten hinzugefügt und von den negativen x-Werten der Maskengrenzwerte in Bezug auf die Maskenmitte subtrahiert. Auf diese Weise wird die linke Hälfte der Maske nach links und die rechte Hälfte nach rechts gezogen.

  • Page 129: Fft-Analyse

    ® Anwendungen R&S RTB2000 FFT-Analyse „Messkurve Speichert die Messkurvendaten gemäß den Einstellungen in „Datei“ speichern“ (File) > „Kurven“ (Waveforms). Fernsteuerbefehl: auf Seite 354 MASK:ACTion:SOUNd:EVENt:MODE auf Seite 354 MASK:ACTion:STOP:EVENt:MODE auf Seite 355 MASK:ACTion:STOP:EVENt:COUNt auf Seite 354 MASK:ACTion:PULSe:EVENt:MODE auf Seite 354 MASK:ACTion:SCRSave:EVENt:MODE auf Seite 354 MASK:ACTion:WFMSave:EVENt:MODE Segmente erfassen...
  • Page 130 ® Anwendungen R&S RTB2000 FFT-Analyse 1 = FFT aktivieren 2 = Anzeige des Signals im Zeitverlauf 3 = FFT-Parameter 4 = Spektrum, Ergebnis der FFT-Analyse 5 = FFT-Kompaktanzeige mit vertikaler Skalierung (Bereich pro Skalenteil). Die Farbe kennzeichnet die Quellenmesskurve der FFT-Berechnung. Datenquelle Die FFT-Analyse wird für die Daten durchgeführt, die an einem der aktiven Eingangs- kanäle oder einer der aktiven Math- oder Referenzmesskurven erfasst werden.

  • Page 131: Fft-Analyse Durchführen

    ® Anwendungen R&S RTB2000 FFT-Analyse Vertikale Position und Größe der FFT-Messkurve Wählen Sie das Spektrumfenster aus und stellen Sie mit dem vertikalen [Scale]-Dreh- knopf und dem [Offset / Position]-Drehknopf (oberer Knopf) die Position und vertikale Skalierung ein. Fernsteuerbefehle: ● auf Seite 359 SPECtrum:FREQuency:SCALe ●...
  • Page 132 ® Anwendungen R&S RTB2000 FFT-Analyse ► Tippen Sie zum Öffnen des Kurzmenüs auf die FFT-Kompaktanzeige in der unte- ren Zeile des Displays.Die Kompaktanzeige ist nur verfügbar, wenn die FFT-Ana- lyse aktiv ist. 8.2.3.2 FFT-Einstellungen im Spektrumfenster Typische FFT-Parameter können direkt im Spektrumfenster über dem Diagramm ein- gestellt werden.
  • Page 133 ® Anwendungen R&S RTB2000 FFT-Analyse Wenn der Fokus auf dem Frequenzfenster liegt, können Sie die Mittenfrequenz auch mit dem horizontalen [Position]-Drehknopf einstellen. Fernsteuerbefehl: auf Seite 359 SPECtrum:FREQuency:CENTer Span Die Darstellbreite wird in Hertz angegeben und definiert die Breite des angezeigten Frequenzbereichs, d.
  • Page 134 ® Anwendungen R&S RTB2000 FFT-Analyse Fensterfunktion (FFT Window) Frequenzbereichsgewichtung (Windowing) hilft dabei, die Unstetigkeiten am Ende des gemessenen Signalintervalls zu minimieren und so den spektralen Leckeffekt zu ver- ringern und dadurch die Frequenzauflösung zu erhöhen. Das R&S RTB2000 stellt verschiedene Fensterfunktionen für unterschiedliche Ein- gangssignale bereit.
  • Page 135 ® Anwendungen R&S RTB2000 FFT-Analyse „dBm“ Logarithmische Skalierung; bezogen auf 1 mW „dBV“ Logarithmische Skalierung; bezogen auf 1 Veff. „Veff“ Lineare Skalierung; zeigt den Effektivwert der Spannung an. Fernsteuerbefehl: auf Seite 358 SPECtrum:FREQuency:MAGNitude:SCALe Kurve (Waveform) Gibt den Messkurventyp an. Es können mehrere Messkurventypen parallel angezeigt werden, aber mindestens ein Typ muss ausgewählt werden.

  • Page 136: Xy-Diagramm

    ® Anwendungen R&S RTB2000 XY-Diagramm „Mittelwert“ Es wird der Mittelwert für jede Frequenz in der Messkurve über die (Average) angegebene „# Mittelw.“ (# Averages) berechnet. Mittelung reduziert die Effekte durch Rauschen, hat aber keine Aus- wirkungen auf Sinussignale. Deshalb ist die Mittelung gut geeignet, um Signale in der Nähe von Rauschen zu erkennen.
  • Page 137 ® Anwendungen R&S RTB2000 XY-Diagramm Zur Analyse des Signals im XY-Diagramm können Sie Cursor-Messungen verwenden. Sie können spezifische Cursor-Messarten auswählen:„Spannung X“, „Spannung Y1“ und „Spannung Y2“ mit zwei Cursor-Linien; „Spannung X-Y1“ und „Spannung X-Y2“ mit vier Cursor-Linien. Quelle X (Source X) Gibt die Quelle an, die in X-Richtung in einem XY-Diagramm angezeigt werden soll und die übliche Zeitbasis ersetzt.

  • Page 138: Digitalvoltmeter

    ® Anwendungen R&S RTB2000 Digitalvoltmeter Fernsteuerbefehl: auf Seite 373 DISPlay:XY:Y2Source 8.4 Digitalvoltmeter Das integrierte dreistellige Digitalvoltmeter (DVM) erleichtert Messungen, inbesondere für Servicemitarbeiter. Sie können bis zu vier Parameter an unterschiedlichen Quellen gleichzeitig messen und die Position der Messergebnisse angeben. Folgende DVM-Messungen sind verfügbar: ●...

  • Page 139: Voltmeter-Einstellungen

    ® Anwendungen R&S RTB2000 Digitalvoltmeter Voltmeter-Messungen deaktivieren ► Sie haben zwei Möglichkeiten: ● Tippen Sie erneut auf das Symbol „Meter“ in der Werkzeugleiste. ● Schließen Sie das „Meter“-Ergebnisfenster. 8.4.2 Voltmeter-Einstellungen ► Tippen Sie zum Öffnen des Konfigurationsmenüs „Meter“ in das „Meter“-Ergebnis- fenster.

  • Page 140: Triggerzähler

    ® Anwendungen R&S RTB2000 Triggerzähler Meter Gibt eine der vier verfügbaren Voltmeter-Messungen an. Die Konfiguration des ausge- wählten Voltmeters wird im Menü angezeigt. Quelle (Source) Gibt einen analogen Kanal als Quelle der ausgewählten Voltmeter-Messung an. Fernsteuerbefehl: auf Seite 373 DVM<m>:SOURce Messart (Type) Gibt die für die ausgewählte Quelle auszuführende Messart an: ●...
  • Page 141 ® Anwendungen R&S RTB2000 Triggerzähler 1. Tippen Sie in das Fenster, um zwischen Frequenz und Periode zu wechseln. 2. Tippen Sie zum Anzeigen der Zählerergebnisse von aktiven Messkurven auf das Quellensymbol („Trg“) und wählen Sie eine Messkurve aus. 3. Sie können das Ergebnisfenster durch Ziehen auf dem Bildschirm an die optimale Position verschieben.

  • Page 142: Ergebnisse Dokumentieren

    ® Ergebnisse dokumentieren R&S RTB2000 9 Ergebnisse dokumentieren Das R&S RTB2000 kann verschiedene Daten zur weiteren Nutzung, Analyse und für Berichte in Dateien speichern: ● Geräteeinstellungen: Kapitel 9.1, "Geräteeinstellungen speichern und laden", auf Seite 143 ● Messkurven: Kapitel 9.2, "Messkurvendaten speichern", auf Seite 144 ●...

  • Page 143: Geräteeinstellungen Speichern Und Laden

    ® Ergebnisse dokumentieren R&S RTB2000 Geräteeinstellungen speichern und laden Das unterstützte Dateisystem an allen Speicherorten ist FAT. 9.1 Geräteeinstellungen speichern und laden Um Messungen oder Tests zu unterschiedlichen Zeiten zu wiederholen oder ähnliche Messungen mit unterschiedlichen Testdaten durchzuführen, können Sie die verwende- ten Konfigurationseinstellungen speichern.

  • Page 144: Messkurvendaten Speichern

    ® Ergebnisse dokumentieren R&S RTB2000 Messkurvendaten speichern Speichern (Save) Öffnet ein Dialogfeld zum Speichern der aktuellen Geräteeinstellungen in einer Datei. Wenn Sie den Speicherort ändern möchten, wählen Sie „Ziel“ (Destination) > „Spei- cherort“ (Location) aus. Ändern Sie den Dateinamen, falls die automatische Benennung nicht passt. Die Datei erhält automatisch die Erweiterung SET.

  • Page 145: Einstellungen Für Messkurvenexport

    ® Ergebnisse dokumentieren R&S RTB2000 Messkurvendaten speichern Messkurven speichern: 1. Aktivieren Sie die Messkurven, die Sie exportieren möchten. 2. Drücken Sie die Taste [Save Load]. 3. Wählen Sie „Kurven“ (Waveforms) aus. 4. Passen Sie die Einstellungen im Dialogfeld an. 5. Tippen Sie auf „Speichern“ (Save). 9.2.1 Einstellungen für Messkurvenexport Ziel (Destination) Das Ziel /USB_FRONT ist nur aktiv, wenn ein USB-Stick an der vorderen USB-Schnitt-...

  • Page 146: Messkurvendateiformate

    ® Ergebnisse dokumentieren R&S RTB2000 Messkurvendaten speichern ● „FLT - LSB“: Gleitkommaformat, niedrigstwertiges Byte zuerst ● „CSV“: Comma-Separated Values (= Voreinstellung) ● „TXT“: Textdateiformat Um Messkurvendaten als Referenzmesskurve erneut laden zu können, müssen sie im TRF- oder CSV-Format gespeichert sein. Eine Beschreibung der Dateiformate finden Sie in Kapitel 9.2.2, "Messkurvendateifor- mate",...
  • Page 147 ® Ergebnisse dokumentieren R&S RTB2000 Messkurvendaten speichern Um Messkurvendaten als Referenzmesskurve erneut laden zu können, müssen sie im TRF- oder CSV-Format gespeichert sein. 9.2.2.1 CSV-Format In einer CSV-Textdatei (Comma Separated Values) wird die Messkurve in einer zwei- spaltigen Tabelle gespeichert. Spalten werden durch ein Komma und die Zeilen durch Zeilenumbrüche \r\n (0x0D 0x0A) getrennt.
  • Page 148 ® Ergebnisse dokumentieren R&S RTB2000 Messkurvendaten speichern 9.2.2.2 TXT-Format TXT-Dateien sind ASCII-Dateien, die nur Amplitudenwerte enthalten, keine Zeitwerte. Amplitudenwerte werden durch Kommas getrennt. Wertepaare werden als aufeinan- derfolgende Einzelwerte ohne irgendeine Kennung aufgelistet. Amplitudenwerte wer- den in wissenschaftlicher Notation angegeben. Es gibt kein Komma am Ende der Datei.

  • Page 149: Beschriftungen

    ® Ergebnisse dokumentieren R&S RTB2000 Screenshots 9.3 Beschriftungen Mit dem Beschriftungswerkzeug können Sie wichtige Stellen im Diagramm markieren und Text hinzufügen. Sie können dann das beschriftete Diagramm in einem Screens- hot speichern. Beschriftungen erstellen 1. Tippen Sie auf das Symbol „Beschriftung“ in der Werkzeugleiste. 2.
  • Page 150 ® Ergebnisse dokumentieren R&S RTB2000 Screenshots Die Taste [Camera] kann so konfiguriert werden, dass bei jedem Drücken Screenshots gespeichert werden. Siehe auch Kapitel 9.5, "Schnellspeichern mit OneTouch", auf Seite 151. Das Symbol "Bildschirmfoto" in der Werkzeugleiste speichert die aktuelle Anzeige gemäß...

  • Page 151: Schnellspeichern Mit Onetouch

    ® Ergebnisse dokumentieren R&S RTB2000 Schnellspeichern mit OneTouch Dateiname (File Name) Gibt den Namen der zu speichernden Datei an. Der Standardname ist SCR01, gegebe- nenfalls mit einer höheren Nummer (abhängig von vorhandenen Dateien im Zielver- zeichnis). Fernsteuerbefehl: auf Seite 389 MMEMory:NAME Format Gibt das Dateiformat an.
  • Page 152 ® Ergebnisse dokumentieren R&S RTB2000 Schnellspeichern mit OneTouch ● Decodierte Busdaten („Bus- tabelle“ (Bus Table)), mindestens eine Protokolloption für seriellen Bus (R&S RTB-K1 bis K3) erforderlich ● Statistische Ergebnisse. OneTouch bietet die einzige Möglichkeit, statistische Ergebnisse zu speichern. Alle Daten werden in einer ZIP-Datei auf dem angeschlossenen USB-Stick gespei- chert.

  • Page 153: Export Und Import

    ® Ergebnisse dokumentieren R&S RTB2000 Export und Import 9.6 Export und Import Um Referenzmesskurven und Geräteeinstellungen aus dem internen Speicher auf einen USB-Stick zu kopieren und umgekehrt, gibt es die „Importieren Exportieren“ (Import Export)-Funktionen. Der Name der Zieldatei kann geändert werden, was Kopieren und Umbenennen in nur einem Schritt ermöglicht.
  • Page 154 ® Ergebnisse dokumentieren R&S RTB2000 Export und Import 6. Ändern Sie, falls nötig, den Namen der Zieldatei in „Zielname“ (Dest. Name). Hinweis: Wenn bereits eine Datei mit dem Namen im Zielverzeichnis enthalten ist, wird sie ohne Benachrichtigung überschrieben. 7. Für Referenzmesskurven können Sie in „Zielformat“ (Dest. Format) das Dateifor- mat ändern.

  • Page 155: Allgemeine Geräteeinstellungen

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Geräteeinstellungen 10 Allgemeine Geräteeinstellungen Die allgemeinen Geräteeinstellungen sind in allen Betriebsarten verfügbar. 10.1 Geräteeinstellungen ► Öffnen Sie das Menü „Einstellungen“ (Setup): a) Tippen Sie auf das „Menü“ (Menu)-Rhombussymbol rechts unten auf dem Bild- schirm. b) Blättern Sie abwärts. Wählen Sie „Einstellungen“ (Setup) aus. Geräteinformationen (Device Information) Zeigt Informationen über das Gerät an, z.
  • Page 156 ® Allgemeine Geräteeinstellungen R&S RTB2000 Geräteeinstellungen Siehe: Kapitel 4.2, "Passive Tastköpfe abgleichen", auf Seite 37. Schnittstelle (Interface) Aktiviert oder deaktiviert zusätzliche Geräteschnittstellen. Nutzen Sie diese Schnittstel- len zur Kommunikation mit dem Gerät, z. B. zum Auslesen von Daten oder Automati- sieren der Messstation.
  • Page 157 ® Allgemeine Geräteeinstellungen R&S RTB2000 Geräteeinstellungen „Aus“ (Off) Deaktiviert den AUX-Ausgang. „Trigger Out“ Ausgabe eines Pulses, wenn das Gerät triggert. „10 MHz“ Ausgabe einer 10 MHz-Referenzfrequenz. „Funktionsgenerator“ (Function Generator) Ausgabe der im Dialog „Funktionsgenerator“ (Function Generator) angegebenen Messkurve. „Maskenverletzung“ (Mask Violation) Ausgabe eines Pulses bei einer Maskenverletzung.

  • Page 158: Anzeigeeinstellungen

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Anzeigeeinstellungen „Ausbildung“ (Education Mode) Wenn aktiviert, sind Autoset, Schnellmessung und automatische Messung deaktiviert und nicht verfügbar. Dass der Ausbildungsmo- dus aktiv ist, wird rechts oben durch ein Doktorhutsymbol angezeigt. „Passwort setzen“ (Set Password) Sie können ein Passwort eingeben, um eine unbefugte Aktivierung oder Deaktivierung des Ausbildungsmodus zu verhindern.
  • Page 159 ® Allgemeine Geräteeinstellungen R&S RTB2000 Anzeigeeinstellungen ► Drücken Sie die Taste [Clear Screen] an der Frontplatte, um alle Messkurven und Ergebnisse aus der Anzeige zu entfernen. Nachleuchten (Persistence) Stellt den Nachleuchteffekt der Messkurve auf dem Display ein. „Aus“ Deaktiviert das Nachleuchten. „Manuell“...
  • Page 160 ® Allgemeine Geräteeinstellungen R&S RTB2000 Anzeigeeinstellungen Kurve (Waveform) ← Intensitäten (Intensities) Gibt die Helligkeit der Messkurvenlinien im Diagramm an. Geben Sie einen Prozent- satz zwischen 0 (kaum sichtbar) und 100% ein oder stellen Sie die Messkurvenhellig- keit mit dem [Navigation]-Drehknopf direkt ein. Der Standardwert ist 50%. Fernsteuerbefehl: auf Seite 400 DISPlay:INTensity:WAVeform...

  • Page 161: Rücksetzen

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Rücksetzen Raster (Grid) Legt fest, wie das Raster angezeigt wird. „Linien“ (Lines) Das Raster wird in Form von horizontalen und vertikalen Linien ange- zeigt. „Fadenkreuz“ Statt eines Rasters wird ein Fadenkreuz angezeigt. (Reticle) „Aus“ (Off) Das Raster wird aus der Anzeige entfernt.

  • Page 162: Touchscreen Sperren

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Selbstabgleich durchführen Werkseinstellungen wiederherstellen: 1. Drücken Sie [Save Load]. 2. Tippen Sie auf „Einstellungen“ (Setup). 3. Tippen Sie auf „Werks- Einst.“ (Factory Default). Falls ein Rücksetzen des Geräts über die Tasten und den Touchscreen nicht möglich ist, gehen Sie wie folgt vor: 1.
  • Page 163 ® Allgemeine Geräteeinstellungen R&S RTB2000 Selbstabgleich durchführen Gerät für Selbstabgleich vorbereiten Stellen Sie sicher, dass das Gerät aktiv und warmgelaufen ist, bevor Sie den Selbstab- gleich starten. Die mindestens erforderliche Warmlaufzeit ist im Datenblatt angegeben. Trennen Sie vor dem Selbstabgleich alle Tastköpfe, Kabel und sonstigen angeschlos- senen Leitungen von den Geräteeingängen.

  • Page 164: Datum, Uhrzeit Und Sprache Einstellen

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Datum, Uhrzeit und Sprache einstellen 10.6 Datum, Uhrzeit und Sprache einstellen Das Gerät besitzt eine Uhr für Datum und Uhrzeit. Sie können die Uhr auf die Ortszeit einstellen und die Anzeigesprache auswählen. Unterstützte Sprachen sind im Daten- blatt aufgelistet.

  • Page 165: Optionen

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Optionen 10.7 Optionen Alle Optionen werden durch Lizenzschlüssel aktiviert. Zusätzliche Installations- oder Hardwareänderungen sind nicht erforderlich. Nicht registrierte Lizenzen Nicht registrierte Lizenzen können nicht einem einzelnen Gerät zugewiesen werden. Das Gerät akzeptiert nur registrierte Lizenzen. Wenn Ihre Lizenz nicht registriert ist, müssen Sie die Lizenz mit dem Online-Tool R&S License Manager für Ihr Gerät regist- rieren.

  • Page 166: Firmware Aktualisieren

    ® Allgemeine Geräteeinstellungen R&S RTB2000 Firmware aktualisieren 6. Wenn Sie den Code in schriftlicher Form erhalten haben, tippen Sie auf „Frei- schaltcode manuell eingeben“ (Input option key manually). Geben Sie den Code ein. Wenn Sie den Code in digitaler Form als Datei erhalten haben, tippen Sie auf „Frei- schaltcode aus Datei lesen“...
  • Page 167 ® Allgemeine Geräteeinstellungen R&S RTB2000 Firmware aktualisieren Warten Sie, bis das Update beendet ist. Nach der Installation wird das Gerät auto- matisch neu gestartet. Bedienhandbuch 1333.1611.03 ─ 05...

  • Page 168: Netzwerkverbindungen Und Fernbedienung

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 LAN-Verbindung 11 Netzwerkverbindungen und Fernbedienung 11.1 LAN-Verbindung Das R&S RTB2000 ist mit einer Netzwerkschnittstelle ausgestattet und kann mit einem Ethernet-LAN (Local Area Network) verbunden werden. Eine LAN-Verbindung wird zur Fernsteuerung des Geräts und für den Zugriff über einen Webbrowser von einem Computer aus benötigt.
  • Page 169 ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 LAN-Verbindung Bild 11-1: Beispiel für den Ethernet-Einstellungsdialog und das Menü Beschreibung der Einstellungen IP-Modus Gibt den Internetprotokollmodus an: ● „Manuell“: Wird verwendet, wenn das Netzwerk das DHCP (Dynamic Host Configu- ration Protocol) nicht unterstützt. Die Adressen müssen manuell angegeben wer- den.
  • Page 170 ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 LAN-Verbindung Fernsteuerbefehl: auf Seite 406 SYSTem:COMMunicate:INTerface:ETHernet:IPADdress auf Seite 406 SYSTem:COMMunicate:INTerface:ETHernet:SUBNet auf Seite 406 SYSTem:COMMunicate:INTerface:ETHernet:GATeway IP-Port, VXI-11-Port Geben die IP-Portnummer (Voreinstellung = 5025) und die VXI-11-Portnummer (Vor- einstellung = 1024) an. Fernsteuerbefehl: auf Seite 406 SYSTem:COMMunicate:INTerface:ETHernet:IPPort auf Seite 406 SYSTem:COMMunicate:INTerface:ETHernet:HTTPport...

  • Page 171: Usb-Verbindung

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 USB-Verbindung Speichern (Save) Ruft eine DHCP-Adresse vom DHCP-Server ab oder überprüft die manuelle IP- Adresse, aktualisiert den VISA-String, prüft die Verbindung und speichert alle Einstel- lungen im Gerät. 11.2 USB-Verbindung Zusätzlich zu einer LAN-Verbindung können Sie über den USB-Anschluss an der Rückseite über USB auf das Gerät zugreifen.

  • Page 172: Usb Vcp

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser 11.2.2 USB VCP USB VCP kommuniziert über den virtuellen COM-Port (VCP) mit dem Messgerät. SCPI-Befehle können mit jedem beliebigen Terminalprogramm gesendet werden. Für USB VCP ist auf dem Steuercomputer ein USB-VCP-Treiber erforderlich. Wenn der Computer eine Treiberinstallation anfordert, können Sie den Treiber von der Rohde &...

  • Page 173: Übersicht Messgerät

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser ● Menü „Einstellungen“ (Setup) > „Schnittstelle“ (Interface) > „Ethernet“ > „Para- meter“ > „IP“. 2. Öffnen Sie auf dem Steuercomputer einen Internet-Browser. 3. Geben Sie die IP-Adresse des R&S RTB2000 in der Adresszeile ein: http//:xxx.yyy.zzz.xxx.

  • Page 174: Steuerung Mittels Scpi

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser Bildschirmfotos ● „Autom. neu laden“ und „Aktualisieren“ Rufen den aktuellen Bildschirminhalt vom Gerät ab. Bei „Autom. neu laden“ kön- nen Sie den Abstand zwischen den automatischen Aktualisierungen festlegen. ● „Format“ und „Farbmodus“: ●...

  • Page 175: Speichern/Laden

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser Wenn der übertragene Befehl fehlerhaft ist, wird im Hintergrund eine Fehlermeldung erstellt und Sie erhalten keine Antwort. Die Fehlermeldungen können über „Letzte Feh- lermeldung“ und „Alle Fehlermeldungen“ abgerufen werden. 11.3.5 Speichern/Laden Auf der Seite „Speichern/Laden“...

  • Page 176: Netzwerkeinstellungen

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser 4. Klicken Sie auf „Speichern“. 11.3.6 Netzwerkeinstellungen Auf der Seite „Netzwerk-Einstellungen“ können Sie die Schnittstelleneinstellungen ändern, die DHCP-Adresse deaktivieren und eine IP-Adresse eingeben, und das einfa- cher als direkt auf dem Gerät. Damit die Änderungen wirksam werden, müssen Sie sie an das Gerät „Senden“.

  • Page 177: Passwort Ändern

    ® Netzwerkverbindungen und Fernbedienung R&S RTB2000 Fernzugriff über einen Webbrowser 11.3.7 Passwort ändern Auf der Seite „Passwort ändern“ können Sie das Passwort ändern oder löschen, um den Fernzugriff auf das Gerät zu schützen. Alternativ können Sie das Passwort im Dia- log mit den Ethernet-Einstellungen des Geräts ändern.

  • Page 178: Analyse Serieller Busse

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse 12 Analyse serieller Busse Mit dem R&S RTB2000 und zusätzlichen Optionen können die folgenden seriellen Pro- tokolle analysiert werden: ● SPI (Serial Peripheral Interface mit 3 Leitungen) und SSPI (Serial Peripheral Inter- face mit 2 Leitungen) - Option R&S RTB-K1 erforderlich Siehe Kapitel 12.2, "SPI-Bus (Option R&S...

  • Page 179: Protokoll - Allgemeine Einstellungen

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Sie können 2 Protokollbusse konfigurieren und einen der konfigurierten Busse zur Analyse auswählen. ● Protokoll - Allgemeine Einstellungen..............179 ● Decodierungsergebnisse anzeigen...............181 ● Bustabelle: Decodierungsergebnisse..............182 ● Busbeschriftungen....................183 ● Label-Liste......................184 12.1.1 Protokoll - Allgemeine Einstellungen ►...
  • Page 180 ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Dekodieren (Decode) Aktiviert die Protokolldecodierung für den ausgewählten Bus. Fernsteuerbefehl: auf Seite 409 BUS<b>:STATe Konfiguration (Configuration) Öffnet oder schließt das Dialogfeld mit Konfigurationseinstellungen für den ausgewähl- ten Bus. In den folgenden Kapiteln wird die manuelle Protokollkonfiguration beschrieben: ●...

  • Page 181: Decodierungsergebnisse Anzeigen

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse 12.1.2 Decodierungsergebnisse anzeigen Sobald die Konfiguration eines seriellen Busses abgeschlossen ist, kann das Gerät das Signal decodieren. Die Decodierungsergebnisse werden auf zwei Arten angezeigt: ● Bussignal mit Waben, zeitkorreliert mit den Eingangssignalen. Die Waben zeigen die Werte der Frames oder Wörter an.

  • Page 182: Bustabelle: Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Anzeige (Display) Gibt das Decodierungsformat der Daten an: binär, hexadezimal, dezimal, oktal oder ASCII. Die Einstellung gilt für die Daten in den Waben der decodierten Busleitung, aber nicht für die Bustabelle. Fernsteuerbefehl: auf Seite 409 BUS<b>:FORMat...

  • Page 183: Busbeschriftungen

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Bus- tabelle (Bus Table) Blendet eine Tabelle mit decodierten Signaldaten ein oder aus. Fernsteuerbefehl: auf Seite 411 BUS<b>:RESult Verfolge Frame (Track Frame) Wenn aktiviert, wird der ausgewählte Frame in der Bustabelle automatisch mit der Messkurvenanzeige synchronisiert.

  • Page 184: Label-Liste

    ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Beschriftung (Label) Blendet die Busbeschriftung ein oder aus. Die Busbeschriftung wird rechts neben der Anzeige am Bussignal und in der Bustabelle angezeigt.Der Bus und seine Beschriftung sind nur sichtbar, wenn „Dekodieren“ (Decode) aktiviert ist. Es gibt mehrere Möglichkeiten, eine Beschriftung einzugeben: ●...
  • Page 185 ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse Dateien mit Label-Listen haben das Format PTT. Label-Listen sind protokollspezifisch. Sie werden in den entsprechenden Protokollkapi- teln beschrieben: ● Kapitel 12.5.6, "Label-Liste für CAN", auf Seite 226 ● Kapitel 12.6.6, "Label-Liste für LIN", auf Seite 238 12.1.5.1...
  • Page 186 ® Analyse serieller Busse R&S RTB2000 Grundlagen der Protokollanalyse a) „<Protokoll> Trigger“ = „Kennung“, „Kennung + Daten“, „Adresse“ oder „Adresse und Daten“. b) Tippen Sie auf „ID aus Tabelle“. c) Wählen Sie das Label aus. Die Liste enthält alle symbolischen Namen, die in der geladenen Datei definiert sind.

  • Page 187: Spi-Bus (Option R&S Rtb-K1)

    ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Das Format des numerischen Werts wird durch ein Suffix angegeben. Folgende For- mate werden unterstützt: Format Suffix Beispiel Dezimal <leer> 106, DeviceName 106d, DeviceName Hexadezimal 6Ah, DeviceName oder Präfix: 0x6A, DeviceName Oktal 152o, DeviceName Binär...

  • Page 188: Spi-Konfiguration

    ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Haupteigenschaften von SPI: ● Master-Slave-Kommunikation ● Keine Geräteadressierung; Der Zugriff auf den Slave erfolgt über eine Chip-Select- oder Slave-Select-Leitung. ● Kein Bestätigungsmechanismus für Empfang von Daten ● Duplexfähigkeit Die meisten SPI-Busse haben vier Leitungen, zwei Daten- und zwei Steuerleitungen: ●...
  • Page 189 ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) 5. Wählen Sie die Quellen der Signalleitungen aus, d. h. die Kanäle, mit denen die Leitungen verbunden sind. 6. Legen Sie den Schwellwert fest. Es gibt zwei Methoden: ● Tippen Sie auf „Schwelle suchen“ (Find Threshold). Das Gerät wertet das Sig- nal aus und legt den Schwellwert fest.
  • Page 190 ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Schwellwert (Threshold), Schwelle suchen (Find Threshold)........191 Wortlänge (Word Size)....................191 Pausenzeit (Idle Time)....................191 Chip Select Gibt den Eingangskanal der Chip-Select-(CS-)Leitung an. Ist nur in der Einstellung „SPI (with CS)“ verfügbar. Wenn die MSO-Option R&S RTB-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.

  • Page 191: Spi-Trigger

    ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Fernsteuerbefehl: auf Seite 413 BUS<b>:SPI:MOSI:POLarity BUS<b>:SPI:DATA:POLarity auf Seite 414 BUS<b>:SPI:MISO:POLarity auf Seite 416 BUS<b>:SSPI:MOSI:POLarity BUS<b>:SSPI:DATA:POLarity auf Seite 416 BUS<b>:SSPI:MISO:POLarity Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“...
  • Page 192 ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Auf SPI-Signale triggern: 1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte. 2. Wählen Sie den Bus aus, der für SPI konfiguriert ist. 3. Wählen Sie „Trigger“ aus. Diese Auswahl hat mehrere Auswirkungen: ●...
  • Page 193 ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) Bild 12-6: SPI-Triggereinstellungen mit einem Beispiel für ein serielles Muster = Hexadezimalwert des 1. Nibbles mit dem Binärwert 1001 $ (blau) = Hexadezimalwert des 3. Nibbles, der einige „X“-Bits enthält. Die blaue Farbe bedeutet, dass das Nummernfeld für dieses Nibble aktiv ist.

  • Page 194: Spi-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) „Serielle Bit- Erweitert den Triggereinstellungsdialog, um das Bitmuster, auf das folge“ (Serial getriggert werden soll, zu konfigurieren. Geben Sie "Bitanzahl (Num- Pattern) ber of Bits)" auf Seite 194 und "Daten (Data)" auf Seite 194 zur Defi- nition des Mustern und "Bit-Offset (Bit Offset)"...
  • Page 195 ® Analyse serieller Busse R&S RTB2000 SPI-Bus (Option R&S RTB-K1) 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus. Siehe Kapitel 12.1.2, "Decodierungsergebnisse anzeigen", auf Seite 181. 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an.

  • Page 196: I²C (Option R&S Rtb-K1)

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Fernsteuerbefehle werden in Kapitel 15.11.2.4, "SPI-Decodierungsergebnisse", auf Seite 419 beschrieben. 12.3 I²C (Option R&S RTB-K1) Inter-Integrated Circuit ist ein einfaches Protokoll mit geringer Bandbreite und Geschwindigkeit für die Kommunikation zwischen On-Board-Geräten, z. B. in LCD- und LED-Treibern, RAM, EEPROM und anderen.
  • Page 197 ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) ● R/W-Bit: Gibt an, ob die Daten an den Slave geschrieben oder vom Slave gelesen werden ● ACKnowledge-Bit: Wird vom Empfänger des vorherigen Bytes ausgegeben, wenn die Übertragung erfolgreich war Ausnahme: Beim Lesezugriff beendet der Master die Datenübertragung mit einem NACK-Bit nach dem letzten Byte.

  • Page 198: I 2 C-Konfiguration

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Sie können triggern auf: ● Start- oder Stoppbedingung ● Repeated-Start-Bedingung ● Übertragungsrichtung (lesen oder schreiben) ● Bytes mit fehlendem Bestätigungsbit ● Bestimmte Slave-Adresse ● Bestimmtes Datenmuster in der Nachricht 12.3.2 I C-Konfiguration Die richtige Einstellung der Protokollparameter und des Schwellwerts ist Bedingung für die Decodierung des Signals.

  • Page 199: I 2 C-Trigger

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Gibt den Quellenkanal an, mit dem die Taktleitung verbunden ist. Wenn die MSO-Option R&S RTB-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen. Fernsteuerbefehl: auf Seite 424 BUS<b>:I2C:CLOCk:SOURce Gibt den Quellenkanal an, mit dem die Datenleitung verbunden ist. Wenn die MSO-Option R&S RTB-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.
  • Page 200 ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) ● „Start“: Anfang der Nachricht ● „Stopp“ (Stop): Ende der Nachricht ● „Neustart“ (Restart): Repeated-Start-Bedingung ● „Kein Ackn. Bit“ (No Ack (Missing Ack)): Übertragung von Datenbits wird nicht bestätigt ● „Adresse und Daten“...
  • Page 201 ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) „Stopp“ (Stop) Setzt den Trigger auf das Ende der Nachricht. Die Stoppbedingung ist eine steigende Flanke auf SDA, während SCL High ist. „Neustart“ Setzt den Trigger auf einen wiederholten Start, wenn die Startbedin- gung ohne vorherige Stoppbedingung auftritt.

  • Page 202: I 2 C-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Byte Offset ← Datenbedingung Gibt die Anzahl Offset-Bytes an, die nach dem Ende der Adressbytes ignoriert werden. Das erste Byte von Interesse ist das erste Byte nach den Offset-Bytes. Das minimale Offset ist 0 Byte, das maximale Offset sind 4.095 Bytes. Fernsteuerbefehl: auf Seite 427 TRIGger:A:I2C:POFFset...

  • Page 203: Label-Liste Für I C

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Bild 12-13: Decodiertes I2C-Signal mit Bustabelle, Triggern auf Framestart Graue eckige Klammern = Anfang und Ende des Frames Violett = Adresse Blau = Richtige Datenwörter Grün = Bestätigungsbit, ok Das Bild oben zeigt ein decodiertes I2C-Signal und die „Bus- tabelle“ (Bus Table). Tabelle 12-2: Inhalt der I C-Frametabelle Spalte...

  • Page 204: Label-Liste Für I 2 C

    ® Analyse serieller Busse R&S RTB2000 I²C (Option R&S RTB-K1) Eine I C-Label-Datei enthält drei Werte für jede Adresse: ● Adresstyp, 7 Bit oder 10 Bit lang ● Adresswert ● Symbolischer Name: Name der Adresse, der ihre Funktion im Busnetz angibt. Beispiel: PTT-Datei für I # ---------------------------------------------------------------------------- @FILE_VERSION...

  • Page 205: Uart / Rs232 (Option R&S Rtb-K2)

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) Bild 12-15: Decodiertes I2C-Signal mit angewandter Label-Liste und Zoom auf zweitem Frame 12.4 UART / RS232 (Option R&S RTB-K2) ● UART/RS232-Schnittstelle..................205 ● UART-Konfiguration....................206 ● UART-Trigger......................209 ● UART-Decodierungsergebnisse ................212 12.4.1 UART/RS232-Schnittstelle...

  • Page 206: Uart-Konfiguration

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) [Data5] [Data6] [Data7] [Data8] [Parity] Stop Start Data0 Data1 Data2 Data3 Data4 Bild 12-16: Bitfolge in einem UART-Wort (Symbol) ● Das Startbit ist eine logische 0. ● Die Stoppbits und die Ruhezeit sind immer eine logische 1. Das UART-Protokoll kennt keinen Takt für die Synchronisation.

  • Page 207: Tx / Rx / Quelle (Tx / Rx / Source)

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) UART-Konfigurationseinstellungen Bild 12-17: UART-Einstellungsdialog TX / RX / Quelle (TX / RX / Source)................207 Polarität (Polarity)......................207 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........208 Parität (Parity)......................208 Stoppbits (Stop Bits)....................

  • Page 208: Threshold)

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“ (Find Threshold) den Schwellwert auf den mittleren Referenzpegel der gemessenen Amplitude.

  • Page 209: Uart-Trigger

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) Pausenzeit (Idle Time) Gibt die minimale Zeit zwischen zwei Datenframes (Paketen) an, d. h. zwischen dem letzten Stoppbit und dem Startbit des nächsten Frames. Fernsteuerbefehl: auf Seite 436 BUS<b>:UART:BITime 12.4.3 UART-Trigger Stellen Sie vor der Einstellung des Triggers sicher, dass der Bus richtig konfiguriert ist.

  • Page 210: Tx / Rx / Quelle (Tx / Rx / Source)

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) UART-Triggereinstellungen Bild 12-18: UART-Triggereinstellungen mit einem Beispiel für ein serielles Muster = Hexadezimalwert des 1. Symbols mit dem Binärwert 01010101 = Hexadezimalwert des 2. Symbols mit dem Binärwert 11100110 E (blau) = Ausgewähltes Nibble im 2.
  • Page 211 ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) „Paritätsfehler“ Triggert auf einen Paritätsfehler, der auf einen Übertragungsfehler (Parity Error) hinweist. Triggert auf ein Datenmuster an einer angegebenen Position. „Muster“ (Pat- tern) Die Mustereinstellung besteht aus dem "Symbol Offset"...

  • Page 212: Uart-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 UART / RS232 (Option R&S RTB-K2) 12.4.4 UART-Decodierungsergebnisse Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal decodiert werden: 1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus.

  • Page 213: Can (Option R&S Rtb-K3)

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Tabelle 12-3: Inhalt der UART-Frametabelle Spalte Beschreibung Startzeit Zeit des Framestarts in Bezug zum Triggerzeitpunkt Daten Hexadezimale Werte der Datenwörter Zustand Gesamtzustand des Frames Fernsteuerbefehle werden in Kapitel 15.11.4.3, "UART-Decodierungsergebnisse", auf Seite 439 beschrieben.
  • Page 214 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) bevor er versucht, eine Nachricht zu senden. Kollisionen werden durch eine bitweise Arbitrierung, die nicht destruktiv ist, aufgelöst. Jede Nachricht hat eine Priorität, die sich aus dem Identifier-Wert ergibt - je niedriger der Wert, desto höher die Priorität.

  • Page 215: Can-Konfiguration

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) ● IDE: Identifier-Erweiterungsbit. Erleichtert die Unterscheidung zwischen Basisf- rame und erweitertem Datenframe. Es ist dominant für Datenframes und rezessiv für Remote-Frames. ● r0/r1: Reservierte Bits für mögliche spätere Nutzung. ● DLC: Datenlängencode.
  • Page 216 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) CAN-Konfigurationseinstellungen Quelle (Source)......................216 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........216 Messart (Type)......................216 Bitrate (Bit Rate)......................217 Abtastpunkt (Sample Point)..................217 Quelle (Source) Gibt die Quelle der Datenleitung an. Es sind alle Kanalmesskurven verwendbar. Wenn die MSO-Option R&S RTB-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.

  • Page 217: Can-Trigger

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Bitrate (Bit Rate) Gibt die Anzahl der gesendeten Bits pro Sekunde an. Die maximale Bitrate für High Speed CAN ist 1 Mbit/s. Die Bitrate ist für einen angegebenen CAN-Bus festgelegt und nicht änderbar.
  • Page 218 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) 4. Wählen Sie unter „CAN Trigger“ den gewünschten Triggertyp aus: ● „Frame-Start“ (Start of Frame): Erste Flanke des Synchronisierbits ● „Frame-Ende“ (End of Frame): Framenummer in einem Datenstrom ● „Frame“: Fehler-, Überlast-, Daten- oder Remote-Frame ●...
  • Page 219 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) „Identifier“ Triggert auf einen bestimmten Nachrichten-Identifier oder Identifier- Bereich. Wenn in der Buskonfiguration eine Label-Liste mit Knotennamen geladen und angewendet wurde, können Sie einfach die „ID aus Tabelle“ auswählen, statt den numerischen Identifier einzugeben. Siehe "Identifier-Bedingung"...
  • Page 220 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Stopfbit (Stuff Bit) ← Fehler (Error) Die folgenden Framesegmente werden mit dem Bit-Stuffing-Verfahren codiert: ● Start-of-Frame ● Arbitrierungsfeld ● Steuerfeld ● Datenfeld ● CRC-Sequenz Der Sender fügt automatisch ein komplementäres Bit in den Bitstrom ein, wenn er fünf aufeinanderfolgende Bits mit identischem Wert im zu sendenden Bitstrom erkennt.

  • Page 221: Can-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Bin-/Hex-Muster ← Identifier-Bedingung Gibt das Identifier- oder Datenmuster im binären und hexadezimalen Format an. Sie können ein einzelnes binäres Bit oder hexadezimales Nibble (Halbbyte) angeben, indem Sie darauf tippen und es über das On-Screen-Nummernfeld eingeben. „Bin“...
  • Page 222 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an. Siehe auch Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 182. Das Gerät erfasst und decodiert das Signal gemäß der Protokolldefinition und den Konfigurationseinstellungen.

  • Page 223: Suche In Decodierten Can-Daten

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Spalte Beschreibung Hexadezimaler Wert des Cyclic Redundance Check (Prüfsumme) Zustand Gesamtzustand des Frames. Fernsteuerbefehle werden in Kapitel 15.11.5.3, "CAN-Decodierungsergebnisse", auf Seite 449 beschrieben. 12.5.5 Suche in decodierten CAN-Daten Mit der Suchfunktion können Sie dieselben Ereignisse in den decodierten Daten fin- den, auf die Sie auch triggern können.
  • Page 224 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) 5. Wählen Sie die „Quelle“ (Source) aus: den Bus, der für das CAN-Protokoll konfigu- riert ist. 6. Wählen Sie das „Ereignis“ (Event) aus, nach dem gesucht werden soll. 7. Geben Sie zusätzliche Einstellungen ein (abhängig vom Ereignis). CAN-Sucheinstellungen Bild 12-25: Einstellungen für Suche auf CAN-Bus nach fehlerhaften Frames mit Identifier 567 (hex) Ereignis (Event)
  • Page 225 ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) Die Einstellung ist nur verfügbar, wenn „Ereignis“ (Event) = „Fehler“ (Error) oder „Id & Fehler“ ausgewählt ist. Fernsteuerbefehl: auf Seite 457 SEARch:PROTocol:CAN:ACKerror auf Seite 457 SEARch:PROTocol:CAN:BITSterror auf Seite 457 SEARch:PROTocol:CAN:CRCerror auf Seite 457 SEARch:PROTocol:CAN:FORMerror Frame Typ (Frame Type)

  • Page 226: Label-Liste Für Can

    ® Analyse serieller Busse R&S RTB2000 CAN (Option R&S RTB-K3) 12.5.6 Label-Liste für CAN Allgemeine Informationen zu Label-Listen und zur Triggerung auf symbolische IDs fin- den Sie in Kapitel 12.1.5, "Label-Liste", auf Seite 184. Dateien mit Label-Listen sind protokollspezifisch. Eine PTT-Label-Datei für CAN-Proto- kolle enthält drei Werte für jeden Identifier: ●...

  • Page 227: Lin (Option R&S Rtb-K3)

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Bild 12-26: Label-Liste für CAN Bild 12-27: Decodiertes CAN-Signal mit Bustabelle und angewendeter Label-Liste 12.6 LIN (Option R&S RTB-K3) LIN (Local Interconnect Network) ist ein einfaches, kostengünstiges Bussystem, das in Automotive-Netzwerkarchitekturen verwendet wird.

  • Page 228: Das Lin-Protokoll

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) soren und Aktoren mit geringen Anforderungen an die Bandbreite. Eine typische Anwendung in einem Fahrzeug ist die Steuerung von Türen, Fenstern, Klappspiegeln und Scheibenwischern. ● LIN-Protokoll....................228 ● LIN-Konfiguration....................229 ●...

  • Page 229: Lin-Konfiguration

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Bild 12-28: Aufbau eines Bytefelds Datenbytes werden im LSB-zuerst-Verfahren übertragen. Das Identifier-Byte besteht aus sechs Bits für den Frame-Identifier und zwei Paritäts- bits. Diese Kombination ist als geschützter Identifier bekannt. Trigger Das R&S RTB2000 kann auf verschiedene Teile von LIN-Frames triggern.
  • Page 230 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) 8. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). LIN-Konfigurationseinstellungen Bild 12-29: LIN-Einstellungsdialog Quelle (Source)......................230 Ruhezeit (Idle)......................230 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........230 Version........................231 Bitrate (Bit Rate)......................231 Quelle (Source) Gibt die Quelle der Datenleitung an.

  • Page 231: Lin-Trigger

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Version Gibt die Version des LIN-Standards an, der im Messobjekt verwendet wird. Die Einstel- lung gibt hauptsächlich die bei der Decodierung verwendete Prüfsummenversion an. Die gängigste Version ist LIN 2.x. Handelt es sich um gemischte Netzwerke oder ist der Standard unbekannt, setzen Sie den LIN-Standard auf „Beliebig“.
  • Page 232 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) LIN-Triggereinstellungen Bild 12-30: Triggereinstellungen für Triggerung auf Adress- und Datenmuster o (blau) = Ausgewähltes Bit im 2. Byte des Datenmusters, wobei die blaue Farbe bedeutet, dass das Num- mernfeld für dieses Bit aktiv ist Trigger........................
  • Page 233 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) „Adresse und Triggert auf eine Kombination aus Adress- und Datenbedingung. Das Daten“ (Identi- Gerät triggert am Ende des letzten Bytes des angegebenen Daten- fier and Data) musters. Ein Beispiel wird in Bild 12-30 gezeigt.
  • Page 234 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Vergleich (Compare) ← Identifier-Bedingung Gibt die Identifier-Vergleichsbedingung an: Enthält das Identifier-Muster mindestens ein X (Ignorieren), kann auf Werte gleich oder ungleich dem angegebenen Wert getrig- gert werden. Enthält das Muster nur 0 und 1, kann auch auf einen Bereich größer oder kleiner als der angegebene Wert getriggert werden.

  • Page 235: Lin-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) 12.6.4 LIN-Decodierungsergebnisse Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal decodiert werden: 1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus.

  • Page 236: Suche In Decodierten Lin-Daten

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Spalte Beschreibung Länge Anzahl der Datenbytes Daten Hexadezimale Werte der Datenbytes Chks Prüfsummenwert Zustand Gesamtzustand des Frames. Fernsteuerbefehle werden in Kapitel 15.11.6.3, "LIN-Decodierungsergebnisse", auf Seite 463 beschrieben. 12.6.5 Suche in decodierten LIN-Daten Mit der Suchfunktion können Sie dieselben Ereignisse in den decodierten Daten fin- den, auf die Sie auch triggern können.
  • Page 237 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) 4. Wählen Sie den „Suchtyp“ (Search Type) = „Protokoll“ aus. 5. Wählen Sie die „Quelle“ (Source) aus: den Bus, der für das LIN-Protokoll konfigu- riert ist. 6. Wählen Sie das „Ereignis“ (Event) aus, nach dem gesucht werden soll. 7.

  • Page 238: Label-Liste Für Lin

    ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Die Einstellung ist nur verfügbar, wenn „Ereignis“ (Event) = „Fehler“ (Error) oder „Id & Fehler“ ausgewählt ist. Fernsteuerbefehl: auf Seite 470 SEARch:PROTocol:LIN:CHKSerror auf Seite 470 SEARch:PROTocol:LIN:IPERror auf Seite 470 SEARch:PROTocol:LIN:SYERror Identifier-Bedingung Einstellungen zur Definition des Identifier-Musters, wenn „Ereignis“...
  • Page 239 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Eine LIN-Label-Datei enthält zwei Werte für jeden Identifier: ● Identifier-Wert ● Symbolischer Name für den Identifier Beispiel einer PTT-Datei für LIN # ---------------------------------------------------------------------------- @FILE_VERSION = 1.0 @PROTOCOL_NAME = lin # ---------------------------------------------------------------------------- # Labels for LIN protocol Column order: Identifier, Label # ----------------------------------------------------------------------------...
  • Page 240 ® Analyse serieller Busse R&S RTB2000 LIN (Option R&S RTB-K3) Bild 12-35: Decodiertes LIN-Signal mit Frametabelle und angewendeter Label-Liste Grau = Synchronisations-Break, Synchronisationsbyte, richtige Prüfsumme Gelb = Identifier Grün = Paritätsbits Blau = Datenwörter (UART-Wörter) Bedienhandbuch 1333.1611.03 ─ 05...

  • Page 241: Logikanalysator (Option R&S Rtb-B1, Mso)

    ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Kurzmenü für Logikkanäle 13 Logikanalysator (Option R&S RTB-B1, MSO) Die Mixed-Signal-Option R&S RTB -B1 erweitert die klassischen Oszilloskopfunktionen um Logikanalysatorfunktionen. Mit dem Logikanalysator können Sie eingebettete Sys- teme mit Mixed-Signal-Konzepten, die analoge Signale und zeitkorrelierte digitale Sig- nale simultan verwenden, analysieren und eine Fehlersuche durchführen.
  • Page 242 ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Kurzmenü für Logikkanäle 1 = alle Logikkanäle oder einen Logikkanal auswählen 2 = Logikkanal anzeigen 3 = Alle sichtbaren Kanäle auf ein Minimum skalieren 4 = Alle sichtbaren Kanäle auf ein Maximum skalieren 5 = Zeigt den Schwellwert der Kanäle an 6 = Zeigt die Aktivität des Logikkanals an Logikkanäle - Aktivitätsanzeige...

  • Page 243: Einstellungen Des Logikanalysators

    ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Einstellungen des Logikanalysators 13.2 Einstellungen des Logikanalysators Voraussetzung: Es ist ein Logiktastkopf an das Gerät angeschlossen. 1. Wenn die Logikanalyse nicht aktiv ist, drücken Sie die Taste [Logic], um sie zu akti- vieren.
  • Page 244 ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Einstellungen des Logikanalysators „ECL: -1.3V“ Setzt den Schwellwert auf -1,3 V, was für emittergekoppelte Logik (ECL) typisch ist. „Nutzerdef. Stellt einen benutzerdefinierten Schwellwert ein. Schwelle“ Geben Sie den Wert in Nutzerdef. Schwelle (User Level) ein.

  • Page 245: Triggerung Auf Logikkanälen

    ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Logikkanäle analysieren Beschr. editieren (Edit Label) ← Beschriftung (Label) Öffnet eine On-Screen-Tastatur zur Eingabe einer Beschriftung. War bereits eine vor- definierte Beschriftung ausgewählt, wird sie im Eingabefeld angezeigt und Sie können sie ändern. Der Name darf maximal acht Zeichen lang sein und kann nur ASCII-Zeichen enthalten, die auf der On-Screen-Tastatur verfügbar sind.

  • Page 246: Parallele Busse

    ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Parallele Busse 13.5 Parallele Busse Das R&S RTB2000 kann bis zu 16 Leitungen eines parallelen Busses anzeigen und decodieren. Sie können die Logikkanäle den Bus-Bits einzeln zuordnen. Verwenden Sie zum Triggern auf parallele Busse den Mustertrigger (siehe Kapitel 5.7, "Mustertrigger", auf Seite 68).
  • Page 247 ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Parallele Busse Bild 13-2: Konfigurationsmenü für parallel getakteten Bus Die Menüs enthalten folgende Einstellungen: Busbreite (Bus Width)....................247 Schwellwerte (Thresholds)..................247 Quelle (Source)......................248 Zurücksetzen (Set to Default)..................248 Chip Select........................248 Polarität (Polarity)......................248 Flanke (Slope)......................248 Busbreite (Bus Width)

  • Page 248: Decodierungsergebnisse

    ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Parallele Busse Fernsteuerbefehl: auf Seite 475 DIGital<m>:THReshold Quelle (Source) Gibt die Eingangsleitung für jedes Bit des parallelen oder getakteten parallelen Busses Bei Verwendung eines getakteten parallelen Busses können Sie in den letzten zwei Zeilen die Quelle für den „Takt“...
  • Page 249 ® Logikanalysator (Option R&S RTB-B1, MSO) R&S RTB2000 Parallele Busse 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an. Siehe auch Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 182. Bild 13-3: Decodiertes Signal des parallelen Busses mit Bustabelle Bild 13-4: Decodiertes Signal des parallel getakteten Busses Die Bustabelle enthält die Daten von decodierten Frames und die zugehörige Startzeit.

  • Page 250: Signalerzeugung (Option R&S Rtb-B6)

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator 14 Signalerzeugung (Option R&S RTB-B6) Das R&S RTB2000 verfügt über einen integrierten Funktions- und Mustergenerator, der Signale erzeugen kann, zum Beispiel bei der Prüfung von Schaltkreisen. Der Signalformgenerator kann einfache Funktionen, modulierte Sinuskurven, arbiträre Kurven und gewobbelte Kurven ausgeben.
  • Page 251 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator Ausgang (Output) Aktiviert den Funktionsgenerator. Fernsteuerbefehl: auf Seite 489 WGENerator:OUTPut[:ENABle] Funktion (Function) Gibt den Typ der zu erzeugenden Kurve an. Für alle Kurven können Frequenz (Fre- quency), Amplitude, Offset Rauschen (Noise) eingestellt werden. „DC“...
  • Page 252 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator „Arbiträr“ Erzeugt eine arbiträre Kurve, die aus einer vorhandenen Kurve kopiert oder einer Datei geladen wird. Siehe Kapitel 14.1.4, "Arbiträr- Einstellungen", auf Seite 256. „Exponentiell“ Erzeugt ein exponentielles Anstiegssignal. Sie können die Polarität (Polarity) einstellen.

  • Page 253: Wobbeleinstellungen

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator Fernsteuerbefehl: auf Seite 488 WGENerator:NOISe:ABSolute auf Seite 488 WGENerator:NOISe:RELative Wobbeln (Sweep) Öffnet ein Menü zur Konfiguration des Wobbelns. Siehe Kapitel 14.1.2, "Wobbeleinstellungen", auf Seite 253. Modulation Öffnet ein Menü zur Konfiguration der Modulation. Siehe Kapitel 14.1.3, "Modulationseinstellungen",...

  • Page 254: Modulationseinstellungen

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator Startfrequenz (Start Frequency) Gibt die Startfrequenz des Wobbelsignals an. Fernsteuerbefehl: auf Seite 489 WGENerator:SWEep:FSTart Stoppfrequenz (Stop Frequency) Gibt die Stoppfrequenz des Wobbelsignals an. Fernsteuerbefehl: auf Seite 489 WGENerator:SWEep:FEND Wobbelzeit (Sweep Time) Gibt die Dauer des Wobbelns an. Fernsteuerbefehl: auf Seite 489 WGENerator:SWEep:TIME...
  • Page 255 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator Modulationstyp (Modulation Type) Gibt den Modulationstyp an, der bestimmt, wie das Trägersignal modifiziert wird. „AM“ Amplitudenmodulation. Die Amplitude des Trägersignals wird gemäß dem Modulationssignal variiert. „FM“ Frequenzmodulation. Die Frequenz des Trägersignals wird gemäß dem Modulationssignal variiert.

  • Page 256: Arbiträr-Einstellungen

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Funktionsgenerator Polarität (Polarity) Gibt die Polarität der Rampenfunktion für die AM- und FM-Modulation an. Fernsteuerbefehl: auf Seite 488 WGENerator:MODulation:RAMP:POLarity Sprungfrequenz (Hop. Frequency) Gibt die zweite Frequenz des FSK-modulierten Signals an. Fernsteuerbefehl: auf Seite 488 WGENerator:MODulation:FSK:HFREquency FSK-Rate (FSK Rate) Gibt die Rate an, in der das Signal zwischen der Trägerfrequenz und der Sprungfre-...

  • Page 257: Mustergenerator

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator Laden (Load) Öffnet ein Dialogfeld zum Auswählen und Laden einer Datei. Das Gerät unterstützt die Dateiformate .trf und .csv, also dieselben Formate wie für Referenzmesskurven. Fernsteuerbefehl: auf Seite 486 WGENerator:ARBitrary[:FILE]:NAME auf Seite 486 WGENerator:ARBitrary[:FILE]:OPEN 14.2 Mustergenerator Der Mustergenerator gibt parallele Muster auf den vier Pins P0 bis P3 an der Front-...

  • Page 258: Einstellungen Für Rechteckmuster

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator Muster (Pattern) Gibt den Mustertyp an. „Rechteck“ Erzeugt ein Rechteckmuster an Pin P0. „Zähler“ Erzeugt ein 4 Bit breites Zählermuster an den Pins P0 bis P3. „Arbiträr“ Erstellt, speichert oder lädt ein arbiträres 4 Bit breites Muster und gibt es an den Pins P0 bis P3 aus.

  • Page 259: Einstellungen Für Zählermuster

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator Polarität (Polarity) Stellt normale oder invertierte Polarität ein. Fernsteuerbefehl: auf Seite 495 PGENerator:PATTern:SQUarewave:POLarity Arbeitszyklus (Duty Cycle) Gibt den Arbeitszyklus des Rechtecksignals von 1% bis 99% an. Der Arbeitszyklus bestimmt, für welchen Prozentsatz der Periode der Signalzustand High ist. Fernsteuerbefehl: auf Seite 495 PGENerator:PATTern:SQUarewave:DCYCle...
  • Page 260 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator 14.2.4.1 Allgemeine Einstellungen Speichern (Save) Öffnet ein Dialogfeld zum Speichern einer Kurve als ARB-Muster. Die Textdateien mit Fernsteuerbefehlen werden im Format *.scp gespeichert. Sie können den „Speicherort“ für die Kurvendatei auswählen (intern oder USB). Tippen Sie auf „Speichern“, um die Datei unter dem aktuellen Namen zu speichern.
  • Page 261 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator 14.2.4.2 Mustereinstellungen Musterlänge (Pattern Length) Gibt die Musterlänge an, die Anzahl Abtastwerte für das Muster. Fernsteuerbefehl: auf Seite 494 PGENerator:PATTern:ARBitrary:DATA:LENGth Index Dient zur Auswahl eines Abtastwerts. Der ausgewählte Wert wird im Informationsfens- ter als hellblaue Linie angezeigt.
  • Page 262 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator 14.2.4.3 Zeiteinstellungen Bitzeit (Bit Time) Gibt die Zeit an, für die jeder Abtastwert angelegt wird. Die Zeit gilt für alle Abtastwerte. Fernsteuerbefehl: auf Seite 491 PGENerator:PATTern:STIMe Periode (Period) Gibt die Periode des Abtastwerts an. Sie gilt für das gesamte Muster. Periode = Mus- terlänge * Bitzeit Fernsteuerbefehl: auf Seite 492...

  • Page 263: Einstellungen Für Manuelles Muster

    ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator 14.2.5 Einstellungen für manuelles Muster Zugriff: „Menü“ (Menu) > „Mustergen.“ > „Muster“ (Pattern) = „Manuell“ P0/P1/P2/P3 Setzt den Zustand für den jeweiligen Pin des manuellen Musters auf High oder Low. Fernsteuerbefehl: auf Seite 496 PGENerator:MANual:STATe<s>...
  • Page 264 ® Signalerzeugung (Option R&S RTB-B6) R&S RTB2000 Mustergenerator Datenrate (Data Rate) Gibt die Datenrate des Bussignals an. Folgende Werte sind für den jeweiligen Bus verfügbar: ● UART: 9600 Bit/s, 115,2 kBit/s, 1 MBit/s ● SPI: 100 kBit/s, 250 kBit/s, 1 MBit/s ●...

  • Page 265: Fernsteuerbefehle

    ® Fernsteuerbefehle R&S RTB2000 Konventionen in den Befehlsbeschreibungen 15 Fernsteuerbefehle In diesem Kapitel werden die für R&S RTB2000 verfügbaren Fernsteuerbefehle beschrieben. Die Befehle sind der Menüstruktur des Geräts entsprechend sortiert. Eine Übersicht in alphabetischer Reihenfolge finden Sie in der "Liste der Befehle" am Ende dieser Dokumentation.

  • Page 266: Programmierbeispiele

    ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele Kann ein Befehl nur zum Einstellen oder Abfragen verwendet werden oder wenn er ein Ereignis auslöst, wird ausdrücklich darauf hingewiesen. ● Verwendung des Parameters Wenn nicht anders angegeben, ist ein Parameter zum Festlegen eines Werts ver- wendbar oder er ist das Ergebnis einer Abfrage.
  • Page 267 ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele andere in Graustufen. Schließlich werden die Daten des Graustufen-Screenshots zur weiteren Nutzung auf dem Steuercomputer gelesen. Befehlsbeschreibung in: Kapitel 15.9.3, "Screenshots", auf Seite 388. *RST MMEM:CDIR "/USB_FRONT" MMEM:MDIR "/USB_FRONT/PIX" MMEM:CDIR "/USB_FRONT/PIX/" HCOP:LANG PNG HCOP:COL:SCH COL MMEM:NAME "COLORED"...
  • Page 268 ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele MMEM:CAT? "*.SET" // Check <-- 4886528,-641765376,"ZOOM_USB.SET,,2759" MMEM:COPY "/USB_FRONT/ZOOM_USB.SET","/INT/SETTINGS/" // Copy new file to the instrument MMEM:CDIR "/INT/SETTINGS" // Check MMEM:CAT? "*.SET" <-- 332112,8633856,"ZOOM_A.SET,,2759","ZOOM_B.SET,,2759","ZOOM_USB.SET,,2759" *RST;*OPC? <-- MMEM:CDIR "/INT/SETTINGS" MMEM:LOAD:STAT 1,"ZOOM_USB.SET" // Load settings 15.2.1.3 Messkurvendaten im echten Format lesen Legen Sie Datenformat und Abtastwertbereich fest und lesen Sie Kanalheader und - daten.
  • Page 269 ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele SING;*OPC? <-- CHAN:DATA:HEAD? // Read header <-- -4.9980E-07,5.0000E-07,5000,1 // Xstart, Xstop, record length in samples CHAN:DATA:YRES? // Read vertical resolution <-- CHAN:DATA:YOR? // Read voltage value for binary value 0 <-- -2.549999943E-2 CHAN:DATA:XOR? // Read time of the first sample <-- -4.998000058E-7 CHAN:DATA:XINC?

  • Page 270: Firmware-Update

    ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele = −2,55E + (2E −4 * 128) = 0,0001 Die Mitte der Anzeige an Position 0 div hat immer den Bytewert 127,5. Der entspre- chende Spannungswert ist: = −2,55E + (2E −4 * 127,5) = 0 8-Bit- und 16-Bit-Daten Am Ende des obigen Beispiels wird die 8-Bit-Messkurve als 16-Bit-Daten gelesen, z.

  • Page 271: Suche

    ® Fernsteuerbefehle R&S RTB2000 Programmierbeispiele :MMEM:DEL "/INT/RTB2004.FWU"\n 15.2.2.2 DIAGnostic:UPDdate:TRANsfer verwenden 1. Öffnen Sie eine Datenübertragung für die Firmware-Updatedatei und überprüfen Sie sie auf Fehler: :DIAG:UPD:TRAN:OPEN FIRM\n :SYST:ERR:ALL? 2. Senden Sie die Daten der Firmware-Updatedatei an den internen Speicher (RAM) des Geräts: :DIAG:UPD:TRAN:DATA offset,checksum,blockdata\n Der Parameter "offset"...

  • Page 272: Funktionsgenerator

    ® Fernsteuerbefehle R&S RTB2000 Common Commands SEAR:TRIG:WIDT:WIDT 12e-6 // Configure search parameters: Pulse width SEAR:TRIG:WIDT:DELT 10e-6 // Configure search parameters: +/- delta SEAR:RESD:SHOW ON // Show result table SEAR:RCO? // Get number of search events found <-- 1.400E+01 SEAR:RES:ALL? // Get all search results <-- 1,5.201200e-06,0,WIDTH,POSITIVE,1.220160e-05,2,4.120040e-05,0,WIDTH, POSITIVE,3.076800e-06,3,4.732480e-05,0,WIDTH,POSITIVE,9.127200e-06,4,...
  • Page 273 ® Fernsteuerbefehle R&S RTB2000 Common Commands ...........................275 *STB? ..........................275 *TRG ..........................275 *WAI *CAL? Führt einen Selbstabgleich des Geräts durch und generiert dann eine Statusantwort. Rückgabewerte von ≠ 0 zeigen einen Fehler an. Verwendung: Nur Abfrage *CLS Status löschen Setzt das Statusbyte (STB), das Standard-Event-Register (ESR) und den EVENt-Teil des QUEStionable- und des OPERation-Registers auf Null.
  • Page 274 ® Fernsteuerbefehle R&S RTB2000 Common Commands Beispiel: Rohde&Schwarz,RTB2004,1333.1005k04/900012, 01.203 Verwendung: Nur Abfrage *OPC Operation Complete Setzt das Bit 0 im Event-Status-Register, wenn alle vorausgegangenen Befehle abge- arbeitet sind. Dieses Bit kann zur Auslösung eines Service Requests verwendet wer- den. Schreibt die Nachricht "1" in den Ausgabepuffer, sobald alle vorangegangenen Befehle ausgeführt sind.

  • Page 275: Grundeinstellungen

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Verwendung: Nur Einstellung *SRE <Contents> Service Request Enable Setzt das Service-Request-Enable-Register auf den angegeben Wert. Dieser Befehl bestimmt, unter welchen Bedingungen ein Service Request ausgelöst wird. Parameter: <Contents> Inhalt des Service-Request-Enable-Registers in dezimaler Form. Bit 6 (MSS-Maskenbit) ist immer 0. Bereich: 0 bis 255 *STB?

  • Page 276: Automatische Einstellungen

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen ● Horizontale Einstellungen..................284 ● Erfassungseinstellungen..................286 ● Messkurvendaten....................291 15.4.1 Automatische Einstellungen AUToscale Performs an autoset process for analog channels: analyzes the enabled analog chan- nel signals, and adjusts the horizontal, vertical, and trigger settings to display stable waveforms Verwendung: Ereignis...

  • Page 277: Vertikale Einstellungen

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Parameter: <NSingleCount> Number of waveforms. Bereich: 1 to maximum number that depends on the record length. *RST: STOP Stops the running acquistion. Verwendung: Ereignis Asynchroner Befehl ACQuire:STATe Sets or queries the acquisition state of the instrument. Parameter: <AcquisitionState>...
  • Page 278 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen ....................281 CHANnel<m>:OVERload ....................282 CHANnel<m>:THReshold ................282 CHANnel<m>:THReshold:FINDlevel ................282 CHANnel<m>:THReshold:HYSTeresis .......................283 CHANnel<m>:LABel .....................283 CHANnel<m>:LABel:STATe CHANnel<m>:STATe <State> Switches the channel signal on or off. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 279 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen CHANnel<m>:RANGe <Range> Sets the voltage range across the all vertical divisions of the diagram. Use the com- mand alternatively instead of CHANnel<m>:SCALe. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 280 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen CHANnel<m>:BANDwidth <BandwidthLimit> Selects the bandwidth limit for the indicated channel. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <BandwidthLimit> FULL | B20 FULL Use full bandwidth. Limit to 20 MHz. Higher frequencies are removed to reduce noise.
  • Page 281 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen CHANnel<m>:ZOFFset[:VALue] <ZeroOffset> Sets the zero offset. Differences in DUT and oscilloscope ground levels may cause larger zero errors affec- ting the waveform. If the DUT is ground-referenced, the „Zero Offset“ corrects the zero error and sets the probe to the zero level. You can assess the zero error by measuring the mean value of a signal that should return zero.
  • Page 282 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <Overload> ON | OFF Use OFF to reset the overload status bit. *RST: Beispiel: CHANnel2:OVERload? Queries the overload status of channel 2. CHANnel2:OVERload OFF Resets the overload status bit.

  • Page 283: Passive Tastköpfe

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <ThresholdHysteresis> SMALl | MEDium | LARGe Values correspond to the vertical scale *RST: SMAL CHANnel<m>:LABel <Label> Specifies a name for the selected channel. Suffix: <m>...

  • Page 284: Horizontale Einstellungen

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Parameter: <Unit> V | A PROBe<m>:SETup:ATTenuation:MANual <ManualAttenuation> Sets the attenuation or gain of the probe. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <ManualAttenuation> Bereich: 0.001 bis 10000 *RST: 15.4.5 Horizontale Einstellungen ......................284...
  • Page 285 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen TIMebase:REFerence <ReferencePoint> Defines the time reference point in the diagram. The reference point is the rescaling center of the time scale on the screen. If you modify the time scale, the reference point remains fixed on the screen, and the scale is stretched or compressed to both sides of the reference point.

  • Page 286: Erfassungseinstellungen

    ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen 15.4.6 Erfassungseinstellungen .................... 286 ACQuire:POINts:AUTomatic ....................286 ACQuire:POINts[:VALue] .......................287 CHANnel<m>:TYPE ......................287 ACQuire:TYPE .....................288 CHANnel<m>:ARIThmetics ..................... 288 ACQuire:PEAKdetect ....................288 ACQuire:HRESolution ....................289 ACQuire:NSINgle:COUNt ....................289 ACQuire:AVERage:COUNt ....................289 ACQuire:AVERage:RESet ..................289 ACQuire:AVERage:COMPlete? .................... 289 TIMebase:ROLL:AUTomatic ....................290 TIMebase:ROLL:MTIMe ......................
  • Page 287 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Available record length values are: ● 10 kSa (13107 history segments) ● 20 kSa (13107 history segments) ● 50 kSa (3276 history segments) ● 100 kSa (2621 history segments) ● 200 kSa (1456 history segments) ●...
  • Page 288 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Parameter: <AcquisitionType> REFresh | AVERage | ENVelope REFresh The aquisitions are displayed as they are done. AVERage The aquisitions are averaged. ENVelope The envelope of a repetitive signal is shown, representing the borders in which the signal occurs. CHANnel<m>:ARIThmetics <TrArith>...
  • Page 289 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Parameter: <HighRes> AUTO | OFF *RST: ACQuire:NSINgle:COUNt <NSingleCount> Sets the number of waveforms acquired with RUNSingle. Parameter: <NSingleCount> Number of waveforms. Bereich: 1 to maximum number that depends on the record length. *RST: ACQuire:AVERage:COUNt Defines the number of waveforms used to calculate the average waveform. The higher the number, the better the noise is reduced.
  • Page 290 ® Fernsteuerbefehle R&S RTB2000 Grundeinstellungen Parameter: <AutomaticRoll> ON | OFF *RST: TIMebase:ROLL:MTIMe <MinTimeBase> The roll mode is enabled automatically if the time base exceeds the MinTimeBase, and if auf Seite 289 is set ON. TIMebase:ROLL:AUTomatic Parameter: <MinTimeBase> Limit value for roll mode enabling. *RST: 500e-3 Std.-einheit: s/div...

  • Page 291: Messkurvendaten

    ® Fernsteuerbefehle R&S RTB2000 Trigger 15.4.7 Messkurvendaten Verwenden Sie folgende Befehle, die in Kapitel 15.9.1.2, "Analoge Kanäle", auf Seite 378 beschrieben werden: ● auf Seite 376 FORMat[:DATA] ● auf Seite 378 CHANnel<m>:DATA? ● auf Seite 379 CHANnel<m>:DATA:HEADer? ● auf Seite 379 CHANnel<m>:DATA:POINts ●...
  • Page 292 ® Fernsteuerbefehle R&S RTB2000 Trigger TRIGger:A:MODE <TriggerMode> Sets the trigger mode. The trigger mode determines the behavior of the instrument if no trigger occurs. Parameter: <TriggerMode> AUTO | NORMal AUTO The instrument triggers repeatedly after a time interval if the trig- ger conditions are not fulfilled.

  • Page 293: Flankentrigger

    ® Fernsteuerbefehle R&S RTB2000 Trigger Parameter: <Type> EDGE | WIDTh | TV | BUS | LOGic | LINE EDGE Edge trigger WIDTh Width trigger Video trigger Requires at least one protocol option for serial bus (R&S RTB- K1 to K3) LOGic Pattern trigger, logic trigger LINE...
  • Page 294 ® Fernsteuerbefehle R&S RTB2000 Trigger Parameter: <Slope> POSitive | NEGative | EITHer POSitive Rising edge, a positive voltage change NEGative Falling edge, a negative voltage change EITHer The rising as well as the falling edge *RST: POSitive TRIGger:A:LEVel<n>[:VALue] <Level> Sets the trigger threshold voltage for edge, width, and timeout trigger. Suffix: <n>...

  • Page 295: Pulsbreitentrigger

    ® Fernsteuerbefehle R&S RTB2000 Trigger TRIGger:A:HYSTeresis <Hysteresis> Sets a hysteresis range around the trigger level. Hysteresis avoids unwanted trigger events caused by noise oscillation around the trigger level. The automatic, small, medium, large hysteresis values depend on the vertical scale. On instruments with 1 GHz bandwidth, you can also set the hysteresis to user-defined values using TRIGger:A:LEVel<n>:HYSTeresis.
  • Page 296 ® Fernsteuerbefehle R&S RTB2000 Trigger ● auf Seite 294 TRIGger:A:FINDlevel auf Seite 282 CHANnel<m>:THReshold:FINDlevel ● auf Seite 282 CHANnel<m>:THReshold:HYSTeresis .................... 296 TRIGger:A:WIDTh:POLarity ....................296 TRIGger:A:WIDTh:RANGe ....................296 TRIGger:A:WIDTh:WIDTh ....................297 TRIGger:A:WIDTh:DELTa TRIGger:A:WIDTh:POLarity <Polarity> Sets the polarity of the pulse. Parameter: <Polarity> POSitive | NEGative POSitive Positive going pulse, the width is defined from the rising to the falling slopes.

  • Page 297: Video/Tv-Trigger

    ® Fernsteuerbefehle R&S RTB2000 Trigger Parameter: <Time1> Center value, maximum value or minimum value depending on the defined range type. Bereich: 20E-9 bis 6.87194685440 Inkrement: Depends on the <Time1> value *RST: 20E-9 TRIGger:A:WIDTh:DELTa <Delta> Defines a variation range around the width value specified using TRIGger:A:WIDTh: WIDTh.

  • Page 298: Mustertrigger

    ® Fernsteuerbefehle R&S RTB2000 Trigger Parameter: <Polarity> POSitive | NEGative POSitive If the video modulation is positive, the sync pulses are negative. NEGative If the modulation is negative, sync pulses are positive. *RST: NEGative TRIGger:A:TV:FIELd <Field> Sets the trigger on the beginning of the video signal fields, or on the beginning of video signal lines.
  • Page 299 ® Fernsteuerbefehle R&S RTB2000 Trigger 15.5.5.1 Musterdefinition ..................299 TRIGger:A:PATTern:SOURce ..................299 TRIGger:A:PATTern:FUNCtion ..................299 TRIGger:A:PATTern:CONDition TRIGger:A:PATTern:SOURce <SourceString> Sets the state for each channel. Parameter: <SourceString> String containing 0, 1, or X for each channel. 1: high, the signal voltage is higher than the trigger level. 0: low, the signal voltage is lower than the trigger level.
  • Page 300 ® Fernsteuerbefehle R&S RTB2000 Trigger Parameter: <ConditionString> ""TRUE"" | ""FALSE"" String parameter *RST: ""TRUE"" 15.5.5.2 Zeitbegrenzung ..................... 300 TRIGger:A:PATTern:MODE .................300 TRIGger:A:PATTern:WIDTh:RANGe ................301 TRIGger:A:PATTern:WIDTh[:WIDTh] .................. 301 TRIGger:A:PATTern:WIDTh:DELTa TRIGger:A:PATTern:MODE <PatternMode> Disables the time limitation or sets the time comparison mode. Parameter: <PatternMode>...

  • Page 301: Timeout-Trigger

    ® Fernsteuerbefehle R&S RTB2000 Trigger TRIGger:A:PATTern:WIDTh[:WIDTh] <PatternWidth> For the ranges WITHin and OUTSide, the <PatternWidth> defines the center of a range which is defined by the limits ±<Delta>. For the ranges SHORter and LONGer, the pattern width defines the maximum and minimum values, respectively.

  • Page 302: Serieller Bus

    ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <Time> Bereich: 6.4e-9 bis 13.7439 *RST: 10e-6 15.5.7 Serieller Bus Die Triggerung auf decodierte Daten eines Protokollbusses ist verfügbar, wenn min- destens eine Option für serielle Protokolle installiert ist. Der serielle Bus muss korrekt konfiguriert sein.

  • Page 303: Mathematik

    ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse TIMebase:ZOOM:TIME <Time> Defines the distance of the trigger point to the reference point in the zoom window. The value determines the position of the zoom area that is displayed in the zoom window. Parameter: <Time> *RST: Std.-einheit: s TIMebase:ZOOM:POSition <Position>...

  • Page 304: Referenzmesskurven

    ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Suffix: <m> 1..2 Selects the source. Parameter: <Source> CH1 | CH2 | CH3 | CH4 Beispiel: CALC:QMAT:SOUR1 CH2 CALC:QMAT:SOUR2 CH1 CALCulate:QMATh:OPERation <Operation> Defines the operation that calculates the math waveform Parameter: <Operation> ADD | SUB | MUL | DIV Beispiel: CALC:QMAT:SOUR1 CH2 CALC:QMAT:SOUR2 CH1...
  • Page 305 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse ....................305 REFCurve<m>:SOURce .................. 305 REFCurve<m>:SOURce:CATalog? .....................306 REFCurve<m>:STATe ....................306 REFCurve<m>:UPDate ..................... 306 REFCurve<m>:SAVE ..................... 306 REFCurve<m>:LOAD ...................307 REFCurve<m>:LOAD:STATe ................307 REFCurve<m>:HORizontal:POSition .................. 307 REFCurve<m>:HORizontal:SCALe ...................307 REFCurve<m>:VERTical:POSition ..................307 REFCurve<m>:VERTical:SCALe ....................308 REFCurve<m>:WCOLor ..................... 308 REFCurve<m>:LABel REFCurve<m>:SOURce <Source>...
  • Page 306 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse REFCurve<m>:STATe Displays or hides the selected reference waveform. Suffix: <m> 1..4 Selects the reference waveform. Parameter: <State> ON | OFF *RST: REFCurve<m>:UPDate Updates the selected reference by the waveform defined with REFCurve<m>:SOURce. Suffix: <m> 1..4 Selects the reference waveform.
  • Page 307 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse REFCurve<m>:LOAD:STATe Loads the instrument settings in addition to the reference waveform data. The wave- form data must be loaded before the settings, see auf Seite 306. REFCurve<m>:LOAD The settings are only available if the file was stored to the internal storage and never written to a USB flash device.

  • Page 308: Suche

    ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Suffix: <m> 1..4 Selects the reference waveform. Parameter: <Scale> Std.-einheit: V/div REFCurve<m>:WCOLor <WaveformColor> Selects a color for the reference waveform. The default color is white. You can select another monochrome color, or a color scale. Suffix: <m>...
  • Page 309 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse 15.6.4.1 Allgemeine Sucheinstellungen ......................309 SEARch:STATe ......................310 SEARch:CONDition ......................311 SEARch:SOURce SEARch:STATe <SearchState> Enables and disables the search mode. Parameter: <SearchState> ON | OFF *RST: Beispiel: Kapitel 15.2.3.1, "Puls mit angegebener Breite suchen", auf Seite 271 Bedienhandbuch 1333.1611.03 ─ 05...
  • Page 310 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse SEARch:CONDition <SearchCondition> Parameter: <SearchCondition> EDGE | WIDTh | PEAK | RUNT | RTIMe | DATatoclock | PATTern | PROTocol EDGE An edge search result is found when the waveform passes the given level in the specified direction. WIDTH A width search finds pulses with an exact pulse width, or pulses shorter or longer than a given time, or pulses inside or outside...
  • Page 311 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse SEARch:SOURce <SearchSource> Selects the waveform to be analyzed. Parameter: <SearchSource> CH1 | CH2 | CH3 | CH4 | QMA | RE1 | RE2 | RE3 | RE4 Any active channel, math, or reference waveform can be sear- ched.
  • Page 312 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse 15.6.4.3 Konfiguration Pulsbreitensuche .................. 312 SEARch:TRIGger:WIDTh:POLarity ..................312 SEARch:TRIGger:WIDTh:LEVel ................312 SEARch:TRIGger:WIDTh:LEVel:DELTa ..................312 SEARch:TRIGger:WIDTh:RANGe ..................313 SEARch:TRIGger:WIDTh:WIDTh ..................313 SEARch:TRIGger:WIDTh:DELTa SEARch:TRIGger:WIDTh:POLarity <Polarity> Indicates the polarity of the pulse to be searched for. Parameter: <Polarity> POSitive | NEGative *RST: Beispiel: Kapitel 15.2.3.1, "Puls mit angegebener Breite...
  • Page 313 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <Range> WITHin | OUTSide | SHORter | LONGer WITHin Finds pulses inside the range width ± Δt. OUTSide Finds pulses outside the range width ± Δt. SHORter Finds pulses shorter than the given width. LONGer Finds pulses longer than the given width.
  • Page 314 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse SEARch:MEASure:LEVel:PEAK:MAGNitude <Magnitude> Sets the peak-to-peak limit. If the signal exceeds this limit, a search event is listed. Parameter: <Magnitude> Std.-einheit: V 15.6.4.5 Konfiguration Anstiegszeit-/Abfallzeit-Suche ................. 314 SEARch:TRIGger:RISetime:SLOPe ................ 314 SEARch:TRIGger:LEVel:RISetime:LOWer .................314 SEARch:TRIGger:LEVel:RISetime:UPPer ................314 SEARch:TRIGger:RISetime:RANGe ..................315 SEARch:TRIGger:RISetime:TIME ..................
  • Page 315 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse To set the range ± Δt, use SEARch:TRIGger:RISetime:DELTa. Parameter: <Range> LONGer | SHORter | WITHin | OUTSide LONGer Finds rise/fall times longer than the given time. SHORter Finds rise/fall times shorter than the given time. WITHin Finds rise/fall times inside the range time ±...
  • Page 316 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <Polarity> POSitive | NEGative | EITHer *RST: SEARch:TRIGger:LEVel:RUNT:LOWer <LowerLevel> Sets the lower voltage threshold for runt detection. A positive runt crosses the lower level twice without crossing the upper level. Parameter: <LowerLevel> *RST: 400 mV Std.-einheit: V SEARch:TRIGger:LEVel:RUNT:UPPer <UpperLevel>...
  • Page 317 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <Width> Bereich: Depends on various settings, mainly time base and sample rate *RST: 400e-6 Std.-einheit: s SEARch:TRIGger:RUNT:DELTa <DeltaWidth> Sets a range Δt to the reference pulse width set with SEARch:TRIGger:RUNT:WIDTh , if is set to WITHin or OUTSide. SEARch:TRIGger:RUNT:RANGe Parameter: <DeltaWidth>...
  • Page 318 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <DataLevel> Bereich: Depends on vertical scale SEARch:TRIGger:DATatoclock:CLEVel:DELTa <LevelDelta> SEARch:TRIGger:DATatoclock:DLEVel:DELTa <LevelDelta> Set a hysteresis range to the clock and data levels in order to avoid unwanted search results caused by noise oscillation around the level. Parameter: <LevelDelta>...
  • Page 319 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse ...............320 SEARch:TRIGger:PATTern:WIDTh:RANGe ..............320 SEARch:TRIGger:PATTern:WIDTh[:WIDTh] ................ 320 SEARch:TRIGger:PATTern:WIDTh:DELTa SEARch:TRIGger:PATTern:SOURce <Pattern> Specifies the search pattern - the state for each channel. Parameter: <Pattern> String parameter String containing 0, 1, X|x for each channel. The order of chan- nels is fixed: CH1 CH2 [CH3 CH4] D0 D1 D2 D3 ...
  • Page 320 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse SEARch:TRIGger:PATTern:LEVel<n>:DELTa <LevelDelta> Sets a hysteresis range to the threshold of the specified source channel to avoid unwanted search results caused by noise oscillation around the level. Suffix: <n> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 321 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse 15.6.4.9 Suchergebnisse ....................321 SEARch:RESult:BCOunt? ..................321 SEARch:RESDiagram:SHOW .....................321 SEARch:RESult:ALL? ......................322 SEARch:RESult<n>? ......................322 SEARch:RCOunt? ....................322 EXPort:SEARch:NAME ....................323 EXPort:SEARch:SAVE SEARch:RESult:BCOunt? Returns the maximum number of search results, which the instrument can store. Rückgabewerte: <BufferedCount> Maximum number of search results Verwendung: Nur Abfrage SEARch:RESDiagram:SHOW <ResultShow>...
  • Page 322 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Beispiel: SEARch:RESult:ALL? Returns all four results of a peak search: 1,-4.7750e-04,0,PEAK,NEGATIVE,-1.530e-02,2, -4.4630e-04,0,PEAK,NEGATIVE,-1.530e-02,3, -4.1660e-04,0,PEAK,NEGATIVE,-1.530e-02,4, -3.8690e-04,0,PEAK,NEGATIVE,-1.530e-02 Beispiel: Kapitel 15.2.3.1, "Puls mit angegebener Breite suchen", auf Seite 271 Verwendung: Nur Abfrage SEARch:RESult<n>? Returns the result values of the specified search result. See also: SEARch:RESult:ALL? Suffix:...

  • Page 323: History (Option R&S Rtb-K15)

    ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <FileName> String parameter Beispiel: EXPort:SEARch:NAME "/USB_FRONT/SEARCH/RESULT" On first save, the search results are saved to RESULT.CSV, on second save to RESULT01.CSV, the third to RESULT02.CSV ... EXPort:SEARch:SAVE Saves the search results to the path and file defined by EXPort:SEARch:NAME. Verwendung: Nur Einstellung 15.6.5 History (Option R&S RTB-K15)
  • Page 324 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Each predefined record length corresponds to a maximum number of history seg- ments, which are stored in the instrument's memory. If option R&S RTB-K15 is instal- led, you can display the history segments. Available record length values are: ●...
  • Page 325 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <Acquisitions> Number of captured segments Verwendung: Nur Abfrage ACQuire:SEGMented:STATe <State> If ON, the acquisitions are performed as fast as possible, without processing and dis- playing the waveforms. When acquisition has been stopped, the data is processed and the latest waveform is displayed.
  • Page 326 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse ...................327 LOGic<p>:HISTory:PLAYer:SPEed .................. 327 SPECtrum:HISTory:PLAYer:SPEed ................327 CHANnel<m>:HISTory:PLAYer:SPEed ....................327 BUS<b>:HISTory:REPLay ...................327 DIGital<m>:HISTory:REPLay .................... 327 LOGic<p>:HISTory:REPLay ....................328 SPECtrum:HISTory:REPLay ..................328 CHANnel<m>:HISTory:REPLay ..................328 BUS<b>:HISTory:PLAYer:STATe ..................328 DIGital<m>:HISTory:PLAYer:STATe ................... 328 LOGic<p>:HISTory:PLAYer:STATe ...................328 SPECtrum:HISTory:PLAYer:STATe ................328 CHANnel<m>:HISTory:PLAYer:STATe BUS<b>:HISTory:CONTrol:ENABle] <PlayerControlEnable> DIGital<m>:HISTory:CONTrol:ENABle] <PlayerControlEnable>...
  • Page 327 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Parameter: <PlayAll> ON | OFF If set to OFF, define the range of segments to be shown using CHANnel<m>:HISTory:STARt CHANnel<m>:HISTory: STOP *RST: BUS<b>:HISTory:STARt <StartAcquisition> DIGital<m>:HISTory:STARt <StartAcquisition> LOGic<p>:HISTory:STARt <StartAcquisition> SPECtrum:HISTory:STARt <StartAcquisition> CHANnel<m>:HISTory:STARt <StartAcquisition> Sets the index of the oldest segment to be displayed. Parameter: <StartAcquisition>...
  • Page 328 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse SPECtrum:HISTory:REPLay <Replay> CHANnel<m>:HISTory:REPLay <Replay> If set to ON, the replay of the selected history segments repeats automatically. Parameter: <Replay> ON | OFF *RST: STOP BUS<b>:HISTory:PLAYer:STATe <PlayerState> DIGital<m>:HISTory:PLAYer:STATe <PlayerState> LOGic<p>:HISTory:PLAYer:STATe <PlayerState> SPECtrum:HISTory:PLAYer:STATe <PlayerState> CHANnel<m>:HISTory:PLAYer:STATe <PlayerState> Starts and stops the replay of the history segments. Parameter: <PlayerState>...
  • Page 329 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse ................330 SPECtrum:HISTory:TSRelative:ALL? ................330 CHANnel<m>:HISTory:TSRelative:ALL? ..................330 BUS<b>:HISTory:TSABsolute? ..................330 DIGital<m>:HISTory:TSABsolute? ..................330 LOGic<p>:HISTory:TSABsolute? ..................330 SPECtrum:HISTory:TSABsolute? ................330 CHANnel<m>:HISTory:TSABsolute? ................. 331 BUS<b>:HISTory:TSABsolute:ALL? ................331 DIGital<m>:HISTory:TSABsolute:ALL? ................331 LOGic<p>:HISTory:TSABsolute:ALL? ................331 SPECtrum:HISTory:TSABsolute:ALL? ................. 331 CHANnel<m>:HISTory:TSABsolute:ALL? ....................331 BUS<b>:HISTory:TSDate? ..................331 DIGital<m>:HISTory:TSDate? ...................
  • Page 330 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse BUS<b>:HISTory:TSRelative? DIGital<m>:HISTory:TSRelative? LOGic<p>:HISTory:TSRelative? SPECtrum:HISTory:TSRelative? CHANnel<m>:HISTory:TSRelative? Returns the time difference of the selected segment to the newest segment. To select a segment, use CHANnel<m>:HISTory:CURRent. Rückgabewerte: <TimeToNewestAcq> Time to newest acquisition Beispiel: CHAN:HIST:CURR -5 CHAN:HIST:TSR? --> -1.138757760000E-02 Returns the relative time of the sixth segment.
  • Page 331 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Beispiel: CHAN:HIST:CURR -1 CHAN:HIST:TSAB? --> 16,24,3.302100000000E+01 Verwendung: Nur Abfrage BUS<b>:HISTory:TSABsolute:ALL? DIGital<m>:HISTory:TSABsolute:ALL? LOGic<p>:HISTory:TSABsolute:ALL? SPECtrum:HISTory:TSABsolute:ALL? CHANnel<m>:HISTory:TSABsolute:ALL? Returns the absolute daytimes of all history segments. Rückgabewerte: <Hour>, <Minute>, Comma-separated list of hour, minute, and second values. <Second> Beispiel: CHANnel2:HISTory:TSABsolute:ALL? -->...
  • Page 332 ® Fernsteuerbefehle R&S RTB2000 Messkurvenanalyse Rückgabewerte: <Year>, <Month>, Comma-separated list of year, month, and day values. <Day> The list starts with the oldest segment, and the newest segment is the last one. Beispiel: CHANnel2:HISTory:TSDate:ALL? --> 2014,11,26,2014,11,26,2014,11,26,2014,11,26,... Verwendung: Nur Abfrage 15.6.5.4 Export von History-Daten Die Befehle in diesem Kapitel verwenden numerische Suffixe: ●...

  • Page 333: Messungen

    ® Fernsteuerbefehle R&S RTB2000 Messungen Beispiel: EXPort:ATABle:SAVE The file contains the following timestamp values: "","Date","Time" "Start of Acquisition","2014-11-24","14:35:59" "Last Acquisition","2014-11-24","14:36:01" "Acquisitions","150" "Number","Relative Time","Time to previous", "Date","Time", "Trigger" "0","-0.000000000000000E+00","1.009638400000000E-02", "2014-11-24","14:36:01","0.0000000000E+00",Trg'd "-1","-1.009638400000000E-02","2.000568800000000E-02", "2014-11-24","14:36:00","9.8990361600E-01",Trg'd "-2","-3.010207200000000E-02","2.000216800000000E-02", "2014-11-24","14:36:00","9.6989792800E-01",Trg'd "-3","-5.010424000000000E-02","2.001423200000000E-02", "2014-11-24","14:36:00","9.4989576000E-01",Trg'd "-4","-7.011847200000000E-02","2.000044000000000E-02", "2014-11-24","14:36:00","9.2988152800E-01",Trg'd "-5","-9.011891200000001E-02","9.917412000000000E-03", "2014-11-24","14:36:00","9.0988108800E-01",Trg'd "-6","-1.000363240000000E-01","1.009686000000000E-02", "2014-11-24","14:36:00","8.9996367600E-01",Trg'd..

  • Page 334: Automatische Messungen

    ® Fernsteuerbefehle R&S RTB2000 Messungen MEASurement<m>:AOFF Stops the quick measurement. Verwendung: Ereignis MEASurement<m>:ARESult? Returns the results of the quick measurement. Rückgabewerte: <Data> List of values Quick measurement results are listed in the following order: PEAK (Vpp), UPE (Vp+), LPE (Vp-), CYCR (RMS-Cyc), CYCM (MeanCyc), PER (T), FREQ (f), RTIM (tr), FTIM (tf).
  • Page 335 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <State> ON | OFF *RST: MEASurement<m>:MAIN <MeasType> Defines the measurement type to be performed on the selected source. To query the results, use MEASurement<m>:RESult[:ACTual]?. Suffix: <m> 1..4 Selects the measurement. Bedienhandbuch 1333.1611.03 ─ 05...
  • Page 336 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <MeasType> FREQuency | PERiod | PEAK | UPEakvalue | LPEakvalue | PPCount | NPCount | RECount | FECount | HIGH | LOW | AMPLitude | MEAN | RMS | RTIMe | FTIMe | PDCYcle | NDCYcle | PPWidth | NPWidth | CYCMean | CYCRms | STDDev | CYCStddev | DELay | PHASe | BWIDth | POVershoot | NOVershoot...
  • Page 337 ® Fernsteuerbefehle R&S RTB2000 Messungen Width of positive or negative pulses. CYCMean Mean voltage value of the left-most signal period of the wave- form of the selected channel. CYCRms RMS (root mean square) voltage value of the left-most signal period of the waveform of the selected channel. STDDev Standard deviation of the waveform.
  • Page 338 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <SignalSource> CH1..4 | MA1 | RE1..4 | D0..15 Waveform to be measured, required for all measurement types. For delay and phase measurements, it is the „Messquelle“ (Mea- sure Source). CH1 | CH2 | CH3 | CH4 Active signal channels 1 to 4 Active math channel RE1 | RE2 | RE3 | RE4...
  • Page 339 ® Fernsteuerbefehle R&S RTB2000 Messungen MEASurement<m>:STATistics:RESet Deletes the statistical results for all measurements, and starts a new statistical evalua- tion if the acquisition is running. The waveform count is set to 0 and all measurement values are set to NAN. Suffix: <m>...
  • Page 340 ® Fernsteuerbefehle R&S RTB2000 Messungen Rückgabewerte: <Value> Measurement result. If no measurement was executed, no value (NAN) is returned. Verwendung: Nur Abfrage MEASurement<m>:RESult:AVG? <AverageValue> Returns the average value of the current measurement series. The number of waveforms used for calculation is defined with MEASurement<m>: STATistics:WEIGht.
  • Page 341 ® Fernsteuerbefehle R&S RTB2000 Messungen Suffix: <m> 1..4 Selects the measurement place. Abfrageparameter: <PositivePeak> Maximum measurement result Verwendung: Nur Abfrage MEASurement<m>:RESult:WFMCount? <WaveformCount> Returns the current number of measured waveforms. The query for MIN and MAX values is not possible. Suffix: <m>...
  • Page 342 ® Fernsteuerbefehle R&S RTB2000 Messungen Verwendung: Nur Abfrage MEASurement<m>:STATistics:VALue<n>? Returns the n statistical value from the indicated buffer place. Note: Valid buffered values can only be read if the acquisition is stopped. As long as the acquisition is running, the buffer contents is changing and the buffered values are not valid for reading.
  • Page 343 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <FileName> String parameter EXPort:MEASurement:STATistics:ALL:SAVE Saves statistical results of all measurement places to the file that is defined by the command. EXPort:MEASurement:STATistics:ALL:NAME Beispiel: The file contains general information, statistical results, long term statistics, and the individual values that are used to calcu- late the statistics.
  • Page 344 ® Fernsteuerbefehle R&S RTB2000 Messungen 15.7.2.3 Messbereich ....................344 MEASurement<m>:GATE ..................344 MEASurement<m>:GATE:MODE ...............344 MEASurement<m>:GATE:ABSolute:STARt ............... 344 MEASurement<m>:GATE:ABSolute:STOP ............... 345 MEASurement<m>:GATE:RELative:STARt ................345 MEASurement<m>:GATE:RELative:STOP MEASurement<m>:GATE <State> Activates or deactivates the measurement gate. To set the gate, use: ● MEASurement<m>:GATE:MODE ● MEASurement<m>:GATE:ABSolute:STARt MEASurement<m>:GATE: ABSolute:STOP ●...
  • Page 345 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <Time> *RST: 300e-6 Std.-einheit: s MEASurement<m>:GATE:RELative:STARt <Position> MEASurement<m>:GATE:RELative:STOP <Position> Define the relative start and end values for the measurement gate, respectively. Suffix: <m> 1..4 The suffix is irrelevant. One gate is used for all measurement places.

  • Page 346: Cursor-Messungen

    ® Fernsteuerbefehle R&S RTB2000 Messungen REFLevel:RELative:LOWer <LowerLevel> REFLevel:RELative:UPPer <UpperLevel> Set the lower and upper reference levels for rise and fall time mesurements (cursor and automatic mesurements) if is set to USER. The REFLevel:RELative:MODE levels are defined as percentages of the high signal level. They are valid for all measu- rements.
  • Page 347 ® Fernsteuerbefehle R&S RTB2000 Messungen Suffix: <m> 1, the suffix is irrelevant. Verwendung: Ereignis CURSor<m>:STATe <State> Activates or deactivates the cursor measurement. Suffix: <m> 1, the suffix is irrelevant. Parameter: <State> ON | OFF *RST: CURSor<m>:SOURce <Source> Defines the source of the cursor measurement. Suffix: <m>...
  • Page 348 ® Fernsteuerbefehle R&S RTB2000 Messungen Parameter: <Type> HORizontal | VERTical | HVERtical To set the V-marker measurement, use CURSor<m>: TRACking[:STATe]. *RST: VERTical Value Description Queries for results HORizontal Sets two horizontal cursor lines and measures the CURSor<m>:Y1Position voltages at the two cursor positions and the delta CURSor<m>:Y2Position of the two values.
  • Page 349 ® Fernsteuerbefehle R&S RTB2000 Messungen CURSor<m>:Y1Position <Yposition1> CURSor<m>:Y2Position <Yposition2> The commands specify or return the positions of horizontal cursor lines on the y-axis (voltage, current, level for FFT). Suffix: <m> 1, the suffix is irrelevant. Parameter: <Yposition2> Bereich: Depends on the current instrument settings. Inkrement: 0.01 Std.-einheit: V CURSor<m>:YCOupling <Coupling>...
  • Page 350 ® Fernsteuerbefehle R&S RTB2000 Messungen CURSor<m>:TRACking:SCALe[:STATe] <State> Enables the adjustment of cursor lines if the vertical or horizontal scales are changed. Suffix: <m> 1, the suffix is irrelevant. Parameter: <State> ON | OFF Cursor lines keep their relative position to the waveform. Cursor lines remain on their position on the display if the scaling is changed.
  • Page 351 ® Fernsteuerbefehle R&S RTB2000 Messungen Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Value> Measurement result Verwendung: Nur Abfrage CURSor<m>:XDELta[:VALue]? Returns the time difference between two vertical cursor lines (Δt). Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Delta> Bereich: -100E24 bis 100E24 Inkrement: 0.1 Std.-einheit: s...

  • Page 352: Anwendungen

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Slope> Inverse value Verwendung: Nur Abfrage 15.8 Anwendungen 15.8.1 Maskentests 15.8.1.1 Maskeneinstellungen ......................... 352 MASK:STATe ......................352 MASK:SOURce ......................353 MASK:CHCopy ......................353 MASK:YPOSition ....................... 353 MASK:YSCale .......................
  • Page 353 ® Fernsteuerbefehle R&S RTB2000 Anwendungen MASK:CHCopy Creates a mask from the envelope waveform of the source set with MASK:SOURce. Verwendung: Ereignis MASK:YPOSition <Yposition> Moves the mask vertically within the display. Parameter: <Yposition> Mask offset from the vertical center Std.-einheit: div MASK:YSCale <Yscale>...
  • Page 354 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Verwendung: Nur Einstellung MASK:LOAD <Filename> Loads a stored mask from the specified file. Einstellparameter: <Filename> String parameter Path and file name Verwendung: Nur Einstellung 15.8.1.2 Aktionen bei Verletzung ................354 MASK:ACTion:SOUNd:EVENt:MODE .................354 MASK:ACTion:STOP:EVENt:MODE ................354 MASK:ACTion:SCRSave:EVENt:MODE ................
  • Page 355 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Parameter: <EventMode> OFF | EACH No action is executed. EACH The selected action is executed on each violation of the mask. *RST: MASK:ACTion:STOP:EVENt:COUNt <EventCount> Sets the number of mask violations after which the action is executed. Parameter: <EventCount>...
  • Page 356 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Parameter: <Yout> ON | OFF *RST: 15.8.1.3 Maskentest ........................356 MASK:TEST ....................356 MASK:RESet:COUNter ......................356 MASK:COUNt? ......................356 MASK:VCOunt? ....................356 MASK:CAPTure[:MODE] MASK:TEST <Test> Starts, finishes or interrupts a mask test. Parameter: <Test> RUN | STOP | PAUSe *RST: STOP MASK:RESet:COUNter...

  • Page 357: Fft-Analyse

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen Parameter: <CaptureMode> ALL | FAILED *RST: 15.8.1.4 Maskendaten Verwenden Sie folgende Befehle, die in Kapitel 15.9.1.5, "Masken", auf Seite 383 beschrieben werden: ● auf Seite 383 MASK:DATA? ● auf Seite 384 MASK:DATA:HEADer? ● auf Seite 385 MASK:DATA:XINCrement? ●...
  • Page 358 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:FREQuency:WINDow:TYPE Window functions are multiplied with the input values and thus can improve the spect- rum analysis display. Parameter: <WindowFunction> RECTangular | HAMMing | HANNing | BLACkmanharris | FLATtop RECTangular The rectangular window has high frequency accuracy with thin spectral lines, but with increased noise.
  • Page 359 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:FREQuency:POSition Defines the vertical position of the spectrum. Parameter: <Position> Std.-einheit: div SPECtrum:FREQuency:SCALe Sets the vertical scale of the spectrum analysis waveform. Parameter: <Scale> Range values and unit depend on SPECtrum:FREQuency: MAGNitude:SCALe. 15.8.2.2 Frequenzeinstellungen ..................359 SPECtrum:FREQuency:CENTer ...................359 SPECtrum:FREQuency:FULLspan...
  • Page 360 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:FREQuency:STARt Defines the start frequency of the displayed frequency domain at the left display edge: Center - Span/2 You can set start and stop frequency instead of defining a center frequency and span. Parameter: <StartFrequency> Bereich: Depends on various other settings, mainly on time base, span/RBW ratio, and center frequency.
  • Page 361 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:WAVeform:MINimum[:ENABle] <WaveformEnable> SPECtrum:WAVeform:SPECtrum[:ENABle] <WaveformEnable> Enables/diables the indicated waveform. Parameter: <WaveformEnable> ON | OFF *RST: SPECtrum:FREQuency:AVERage:COUNt <AverageCount> Defines the number of spectrums used for averaging. Parameter: <AverageCount> SPECtrum:FREQuency:AVERage:COMPlete? Returns the state of spectrum averaging. Parameter: <AverageComplete> Verwendung: Nur Abfrage SPECtrum:FREQuency:RESet...
  • Page 362 ® Fernsteuerbefehle R&S RTB2000 Anwendungen ............. 363 SPECtrum:WAVeform:MAXimum:DATA:XORigin? .............. 363 SPECtrum:WAVeform:MINimum:DATA:XORigin? ............. 363 SPECtrum:WAVeform:SPECtrum:DATA:XORigin? ............363 SPECtrum:WAVeform:AVERage:DATA:YINCrement? ............363 SPECtrum:WAVeform:MAXimum:DATA:YINCrement? ............363 SPECtrum:WAVeform:MINimum:DATA:YINCrement? ............363 SPECtrum:WAVeform:SPECtrum:DATA:YINCrement? .............. 363 SPECtrum:WAVeform:AVERage:DATA:YORigin? ............. 363 SPECtrum:WAVeform:MAXimum:DATA:YORigin? .............. 363 SPECtrum:WAVeform:MINimum:DATA:YORigin? ............. 363 SPECtrum:WAVeform:SPECtrum:DATA:YORigin? ............363 SPECtrum:WAVeform:AVERage:DATA:YRESolution? ............363 SPECtrum:WAVeform:MAXimum:DATA:YRESolution? ............
  • Page 363 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:XINCrement? SPECtrum:WAVeform:MAXimum:DATA:XINCrement? SPECtrum:WAVeform:MINimum:DATA:XINCrement? SPECtrum:WAVeform:SPECtrum:DATA:XINCrement? Return the level difference between two adjacent samples of the indicated waveform. Rückgabewerte: <Xincrement> Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:XORigin? SPECtrum:WAVeform:MAXimum:DATA:XORigin? SPECtrum:WAVeform:MINimum:DATA:XORigin? SPECtrum:WAVeform:SPECtrum:DATA:XORigin? Returns the frequency of the first sample of the indicated waveform. Rückgabewerte: <Xorigin>...

  • Page 364: Spektrumanalyse (Option R&S Rtb-K18)

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:WAVeform:MINimum:DATA:YRESolution? SPECtrum:WAVeform:SPECtrum:DATA:YRESolution? Returns the vertical bit resolution of the indicated waveform. Rückgabewerte: <Yresolution> Verwendung: Nur Abfrage 15.8.3 Spektrumanalyse (Option R&S RTB-K18) ● Spektrogramm.......................364 ● Peaklisteneinstellungen..................364 ● Referenzmarker....................366 ● Peaklistenergebnisse.................... 368 ● Anzeigeeinstellungen für Spektrum und Spektrogramm........370 15.8.3.1 Spektrogramm...
  • Page 365 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:MARKer:RTABle:ENABle <ResultTable> Shows the peak list. Parameter: <ResultTable> ON | OFF *RST: SPECtrum:MARKer[:ENABle] Enables the usage of markers. Parameter: <MarkerEnable> ON | OFF SPECtrum:MARKer:SOURce Defines the waveform type that is searched for peaks. Parameter: <Source> SPECtrum | MINHold | MAXHold | AVERage *RST: SPEC...
  • Page 366 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Parameter: <Distance> SPECtrum:MARKer:SETup:EXCursion Sets a level difference between two subsequent peaks that has to be kept, for the peak to be detected. Parameter: <Excursion> SPECtrum:MARKer:SETup:MWIDth Sets the maximum width, that a peak can have for it to be detected. Parameter: <MaximumWidth>...
  • Page 367 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Parameter: <ReferenceMode> OFF | INDicated | RANGe The reference marker is set to the peak with a specified index number. RANGe The peak with the highest level within the selected range is set as the reference marker. SPECtrum:MARKer:REFerence:SETup:INDex Sets the reference marker to the peak with the specified index, if SPECtrum:MARKer:...
  • Page 368 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:MARKer:RMARker:LEVel? Returns the level of the reference marker. Rückgabewerte: <ReferenceLevel> Verwendung: Nur Abfrage SPECtrum:MARKer:RMODe <ResultMode> Defines the values that are shown in the peak list. You can use absolute values, or delta values in comparison to the reference marker. Parameter: <ResultMode>...
  • Page 369 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:MARKer:RESult<n>? Returns the frequency and level values of the n-th marker. Suffix: <n> Rückgabewerte: <ResultFrequency> <ResultLevel> Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>:ALL? Returns a list of all marker with the corresponding frequency and level values. Suffix: <n> Rückgabewerte: <ResultValues>...
  • Page 370 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Rückgabewerte: <ResultFrequency> Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>:FREQuency:DELTa? Returns the delta frequency, the difference between the frequency of the specified mar- ker and the level of the reference marker. Suffix: <n> Rückgabewerte: <ResultFrequencyDifference> Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>:LEVel? Returns the level of the n-th marker.
  • Page 371 ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:FREQuency:BANDwidth[:RESolution]:AUTO <AutoSpanRBWratio> Enables the auto resolution bandwidth mode. In the auto mode „Span“: „RBW“ ratio of ~1:100 is set. Parameter: <AutoSpanRBWratio> ON | OFF *RST: SPECtrum:DIAGram:COLor:MAGNitude:MODE <MagnitudeMode> Enables the magnitude coloring of the waveform. Parameter: <MagnitudeMode>...

  • Page 372: Xy-Messkurven

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen SPECtrum:DIAGram:SPECtrogram[:ENABle] <Enable> Enables the display of the spectrum diagram. Parameter: <Enable> ON | OFF 15.8.4 XY-Messkurven ......................372 DISPlay:MODE ..................... 372 DISPlay:XY:XSOurce ....................372 DISPlay:XY:Y1Source ....................373 DISPlay:XY:Y2Source DISPlay:MODE <Mode> Sets the diagram mode. Parameter: <Mode>...

  • Page 373: Digitalvoltmeter

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen DISPlay:XY:Y2Source <Source> Defines an optional second source to be displayed in y-direction in an XY-diagram. The command is only relevant for 4-channel R&S RTB2000 instruments. Parameter: <Source> NONE | CH1 | CH2 | CH3 | CH4 *RST: NONE 15.8.5 Digitalvoltmeter...
  • Page 374 ® Fernsteuerbefehle R&S RTB2000 Anwendungen Suffix: <m> 1..4 Sets the number of the meter measurement. Parameter: <MeasurementType> DC | ACDCrms | ACRMs | OFF DC: mean value of the signal ACDCrms: RMS value of the signal (AC+DC RMS) ACRMs: RMS value of the signal's AC component (AC RMS) OFF: disables the selected meter measurement.

  • Page 375: Triggerzähler

    ® Fernsteuerbefehle R&S RTB2000 Anwendungen Beispiel: DVM:SOUR CH1 DVM:TYPE MEAN DVM:RES:STAT? <-- 4.968E-01,5 The result value of the mean measurement on channel 1 is 496.1 mV. The result status is 5 (decimal) = 0101 (binary). That means, the result is valid (bit 0 = 1), and the signal is clipped by the limits of the ADC range (bit 3 = 1).

  • Page 376: Ergebnisse Dokumentieren

    ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Verwendung: Nur Abfrage 15.9 Ergebnisse dokumentieren In diesem Kapitel werden Befehle beschrieben, mit denen Daten vom Gerät an einen Computer übertragen, Daten in eine Datei exportiert, Screenshots gedruckt und gespeichert und Messeinstellungen verwaltet werden. ●...
  • Page 377 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Parameter: <DataFormat> ASCii | REAL | UINTeger ASCii List of values, for example, 1.23,1.22,1.24,.. <Accuracy> is 0 which means that the instrument selects the number of digits to be returned. The query returns ASC,0. REAL Binary format.
  • Page 378 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Beispiel: Query for data format: FORM? -> ASC,0 Beispiel: Set the unsigned integer format, 16 bit data length: FORM UINT,16 FORMat:BORDer <ByteOrder> Defines the byte order for binary data export if is set to REAL or FORMat[:DATA] UINT,16|32.
  • Page 379 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Rückgabewerte: <Data> List of values according to the format settings - the voltages of recorded waveform samples. Beispiel: FORM ASC CHAN1:DATA? -0.125000,-0.123016,-0.123016,-0.123016, -0.123016,-0.123016,... Beispiel: Kapitel 15.2.1.3, "Messkurvendaten im echten Format lesen", auf Seite 268 and Kapitel 15.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen",...
  • Page 380 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Note: The sample range can only be changed in STOP mode. If the acquisition is run- ning, DEF is always used automatically. If the acquisition has been stopped, data can be read from the memory, and all settings are available. Suffix: <m>...
  • Page 381 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren To set the export format, use FORMat[:DATA]. To set the range of samples to be returned, use CHANnel<m>:DATA:POINts. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <EnvelopeData>...
  • Page 382 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren ● auf Seite 387 CALCulate:QMATh:DATA:YRESolution? CALCulate:QMATh:DATA? Returns the data of the math waveform points for transmission from the instrument to the controlling computer. The waveforms data can be used in MATHLAB, for example. To set the export format, use auf Seite 376.
  • Page 383 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Suffix: <m> 1..4 Selects the reference waveform, the internal reference storage. Rückgabewerte: <Data> List of values according to the format settings. Verwendung: Nur Abfrage REFCurve<m>:DATA:HEADer? Returns information on the reference waveform. Tabelle 15-4: Header data Position Meaning Example...
  • Page 384 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Verwendung: Nur Abfrage MASK:DATA:HEADer? Returns information on the mask data that is delivered with MASK:DATA?. Tabelle 15-5: Header data Position Meaning Example XStart in s -9.477E-008 = - 94,77 ns XStop in s 9.477E-008 = 94,77 ns Number of samples 200000 Number of values per sample interval.
  • Page 385 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren .................... 386 DIGital<m>:DATA:YORigin? ..................386 REFCurve<m>:DATA:Yorigin? ...................386 CHANnel<m>:DATA:YINCrement? ..............386 CHANnel<m>:DATA:ENVelope:YINCrement? ................386 CALCulate:QMATh:DATA:YINCrement? ..................... 386 MASK:DATA:YINCrement? ..................386 LOGic<p>:DATA:YINCrement? ..................386 DIGital<m>:DATA:YINCrement? ................. 386 REFCurve<m>:DATA:YINCrement? .................. 387 CHANnel<m>:DATA:YRESolution? ..............387 CHANnel<m>:DATA:ENVelope:YRESolution? ................387 CALCulate:QMATh:DATA:YRESolution? ..................... 387 MASK:DATA:YRESolution? ..................
  • Page 386 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Suffix: <m> 1..4 Rückgabewerte: <Xincrement> Time in s Beispiel: Kapitel 15.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen", auf Seite 268 Verwendung: Nur Abfrage CHANnel<m>:DATA:YORigin? CHANnel<m>:DATA:ENVelope:YORigin? CALCulate:QMATh:DATA:YORigin? MASK:DATA:YORigin? LOGic<p>:DATA:YORigin? DIGital<m>:DATA:YORigin? REFCurve<m>:DATA:Yorigin? Return the voltage value for binary value 0 of the indicated waveform. The commands are relevant for data conversion if binary data format is defined (FORM UINT, 8|16|32).

  • Page 387: Messkurvendatenexport In Datei

    ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Beispiel: Kapitel 15.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen", auf Seite 268 Verwendung: Nur Abfrage CHANnel<m>:DATA:YRESolution? CHANnel<m>:DATA:ENVelope:YRESolution? CALCulate:QMATh:DATA:YRESolution? MASK:DATA:YRESolution? LOGic<p>:DATA:YRESolution? DIGital<m>:DATA:YRESolution? REFCurve<m>:DATA:YRESolution? Return the vertical bit resolution of the indicated waveform. The commands are relevant for data conversion if binary data format is defined (FORM UINT, 8|16|32).

  • Page 388: Screenshots

    ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Parameter: <WaveformSource> CH1..4 | D70 | D158 | MA1 | RE1..4 CH1..4 Analog channels CH1 | CH2 | CH3 | CH4 Pod 1, digital channels D0 to D7 are exported together D158 Pod 2, digital channels D8 to D15 are exported together. Mathematic waveform RE1..4 Reference waveforms RE1 | RE2 | RE3 | RE4...
  • Page 389 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren ......................390 HCOPy:SIZE:X? ......................390 HCOPy:SIZE:Y? ....................390 HCOPy:COLor:SCHeme MMEMory:NAME <file_name> Defines the file name to store an image of the display with HCOPy[:IMMediate]. Parameter: <file_name> String parameter Beispiel: Kapitel 15.2.1.1, "Screenshots in Datei speichern", auf Seite 266 HCOPy[:IMMediate] Saves a screenshot to external memory.

  • Page 390: Geräteeinstellungen: Subsystem Mass Memory

    ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren HCOPy:SIZE:X? Returns the number of horizontal pixels of the oscilloscope screen. Rückgabewerte: <Xsize> Numeric value Verwendung: Nur Abfrage HCOPy:SIZE:Y? Returns the number of vertical pixels of the oscilloscope screen. Rückgabewerte: <Ysize> Numeric value Verwendung: Nur Abfrage HCOPy:COLor:SCHeme <ColorScheme>...
  • Page 391 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren ......................391 MMEMory:DRIVes? ......................391 MMEMory:MSIS ....................391 MMEMory:MDIRectory ....................392 MMEMory:CDIRectory ....................392 MMEMory:RDIRectory ....................392 MMEMory:DCATalog? ..................393 MMEMory:DCATalog:LENGth? .......................393 MMEMory:CATalog? ..................394 MMEMory:CATalog:LENGth? ......................395 MMEMory:COPY ......................395 MMEMory:MOVE ......................395 MMEMory:DELete ......................396 MMEMory:DATA ....................396 MMEMory:STORe:STATe ....................396 MMEMory:LOAD:STATe...
  • Page 392 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Beispiel: Create directory JANUARY in the DATA directory, with relative path: MMEM:CDIR "/USB_FRONT/DATA/" MMEM:MDIR "JANUARY" Verwendung: Nur Einstellung MMEMory:CDIRectory <DirectoryName> Specifies the current directory for file access. Before using the command, create the directory with MMEMory:MDIRectory. Einstellparameter: <DirectoryName>...
  • Page 393 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Rückgabewerte: <FileEntry> String parameter List of subdirectory strings separated by commas. If the speci- fied directory does not have any subdirectory, the current and the parent directories are returned (".,,0","..,,0") Beispiel: Query for directories with absolute path: MMEM:DCAT? "/USB_FRONT/*"...
  • Page 394 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren Abfrageparameter: <PathName> String parameter Specifies the directory. A filter can be used to list, for example, only files of a given file type. <Format> ALL | WTIMe ALL: Extended result including file, date, time and attributes WTIMe: Result including file, date, time Rückgabewerte: <UsedMemory>...
  • Page 395 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren MMEMory:COPY <FileSource>,<FileDestination> Copies data to another directory on the same or different storage device. The file name can be changed, too. Einstellparameter: <FileSource> String parameter Name and path of the file to be copied <FileDestination>...
  • Page 396 ® Fernsteuerbefehle R&S RTB2000 Ergebnisse dokumentieren MMEMory:DATA <FileName>,<Data> Writes data to the specified file in the current directory MMEMory:CDIRectory, or reads the data. Parameter: <Data> 488.2 block data The block begins with character '#'. The next digit is the length of the length information, followed by this given number of digits providing the number of bytes in the binary data attached.

  • Page 397: Allgemeine Geräteeinstellungen

    ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen Beispiel: MMEM:CDIR "/USB_FRONT/DATA"' MMEM:LOAD:STAT 1,"MORNING" Beispiel: Kapitel 15.2.1.2, "Einstellungsdaten speichern, kopieren und laden", auf Seite 267 Verwendung: Nur Einstellung 15.10 Allgemeine Geräteeinstellungen ● Anzeigeeinstellungen....................397 ● Systemeinstellungen..................... 401 ● LAN-Einstellungen....................405 ● USB-Einstellungen....................407 ● Trigger Out......................
  • Page 398 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen DISPlay:CLEar[:SCReen] Deletes all waveforms and measurement results. Verwendung: Ereignis DISPlay:PERSistence:TYPE <Type> Defines how long every new data point remains on the screen. Parameter: <Type> OFF | TIME | INFinite Deactivates persistence. TIME Data points remain on the screen for the duration defined with DISPlay:PERSistence:TIME.
  • Page 399 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen Parameter: <State> ON | OFF The waveform persists for the time defined using DISPlay: PERSistence:TIME. The waveform does not persist on the screen. Only the currently measured values are displayed. *RST: DISPlay:PERSistence:INFinite <InfinitePersistence> Sets the persistence time to infinite if is ON.
  • Page 400 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen Parameter: <Style> LINes | RETicle | NONE LINes Displays the grid as horizontal and vertical lines. RETicle Displays crosshairs instead of a grid. NONE No grid is displayed. *RST: DISPlay:INTensity:BACKlight <Intensity> Defines the intensity of illuminated front panel keys and rotary knobs. Parameter: <Intensity>...

  • Page 401: Systemeinstellungen

    ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen Parameter: <Palette> NORMal | INVerse NORMal Values that occur frequently are brighter than rare values. INVerse Rare values are brighter than frequent values, inverse to the NORMal brightness. FColor Rare values are displayed in blue, while more frequent values are red and very frequent values are displayed in yellow or white, with various colors inbetween.
  • Page 402 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen CALibration Calibration starts the self-alignment process. It can take several minutes. Consider your timeout settings. Calibration? returns information on the state of the self-alignment. Return values ≠ 0 indicate an error. Same as *CAL?. Rückgabewerte: <SelfAlignment>...
  • Page 403 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen SYSTem:TIME <Hour>,<Minute>,<Second> Specifies the internal time for the instrument. Parameter: <Hour> Bereich: 0 bis 23 Inkrement: 1 Std.-einheit: h <Minute> Bereich: 0 bis 59 Inkrement: 1 Std.-einheit: min <Second> Bereich: 0 bis 59 Inkrement: 1 Std.-einheit: s Verwendung: SCPI-konform...
  • Page 404 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen Verwendung: Ereignis SYSTem:SET <Setup> Defines or queries the device settings that can be saved and load manually with [File] > „Device Settings“. Parameter: <Setup> 488.2 block data Verwendung: SCPI-konform SYSTem:ERRor[:NEXT]? Returns the oldest item of the error/event queue and removes it from the queue. Rückgabewerte: <Error>...

  • Page 405: Lan-Einstellungen

    ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen SYSTem:DFPRint? Returns the device footprint of the instrument. The device footprint contains the confi- guration of the instrument, installed modules, installed software and software licenses. This information is written in the device footprint xml file might be useful in case of maintenance or support request.
  • Page 406 ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen SYSTem:COMMunicate:INTerface:ETHernet:IPADdress SYSTem:COMMunicate:INTerface:ETHernet:SUBNet SYSTem:COMMunicate:INTerface:ETHernet:GATeway Return or specify. ● IP address of the instrument. ● IP subnet mask used by the instrument. ● IP gateway used by the instrument. Parameter: <FirstByte> Bereich: 0 bis 255 Inkrement: 1 <SecondByte>...

  • Page 407: Usb-Einstellungen

    ® Fernsteuerbefehle R&S RTB2000 Allgemeine Geräteeinstellungen SYSTem:COMMunicate:INTerface:ETHernet:MACaddress? Returns the instrument's media access control address. Rückgabewerte: <MACaddress> String data String parameter Verwendung: Nur Abfrage 15.10.4 USB-Einstellungen Der folgende Befehl ist wirksam, wenn SYSTem:COMMunicate:INTerface[: auf USB gesetzt ist. SELect] SYSTem:COMMunicate:INTerface:USB:CLASs Selects the USB mode. ●...

  • Page 408: Analyse Serieller Busse

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <OutputMode> OFF | TRIGger | REFerence | MASK | GENerator No output TRIGger Outputs a pulse when the instrument triggers. REFerence Outputs a 10 MHz reference frequency. MASK Outputs a pulse when a mask is violated. This function is only available if a mask is specified.

  • Page 409: Allgemein

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse 15.11.1 Allgemein .......................409 BUS<b>:TYPE ......................409 BUS<b>:STATe ......................409 BUS<b>:FORMat ......................409 BUS<b>:LABel ....................410 BUS<b>:LABel:STATe ......................410 BUS<b>:DSIGnals ......................410 BUS<b>:DSIZe ......................410 BUS<b>:POSition ......................411 BUS<b>:RESult BUS<b>:TYPE <Type> Defines the bus or interface type for analysis. All buses require special option to the instrument.
  • Page 410 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1..2 Selects the bus. Parameter: <Label> String value BUS<b>:LABel:STATe <State> Displays or hides the bus label. The bus label is shown on the the right side of the dis- play. Suffix: <b>...

  • Page 411: Spi (Option R&S Rtb-K1)

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 Parameter: <Position> Bereich: 5 bis -5 Inkrement: 0.02 *RST: -3.5 Std.-einheit: DIV BUS<b>:RESult <ShowResultTable> Displays or hides the table of decode results. Suffix: <b> 1 | 2 Parameter: <ShowResultTable>...
  • Page 412 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ................... 413 BUS<b>:SPI:MOSI:POLarity ................... 414 BUS<b>:SPI:MISO:POLarity .....................414 BUS<b>:SPI:BORDer ......................414 BUS<b>:SPI:SSIZe BUS<b>:SPI:CS:SOURce <Source> Selects the input channel of the chip select line. Suffix: <b> 1 | 2 Parameter: <Source> CH1 | CH2 | CH3 | CH4 | D0..D15 *RST: BUS<b>:SPI:CS:POLarity <Polarity>...
  • Page 413 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <Polarity> POSitive | NEGative POSitive: rising slope NEGative: falling slope *RST: BUS<b>:SPI:DATA:SOURce <Source> BUS<b>:SPI:MOSI:SOURce <MosiSource> Selects the input channel of the MOSI / MISO line. Suffix: <b> 1 | 2 Parameter: <MosiSource> CH1 | CH2 | CH3 | CH4 | D0..D15 *RST: BUS<b>:SPI:MISO:SOURce <MisoSource>...
  • Page 414 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <MosiPolarity> ACTLow | ACTHigh *RST: ACTH BUS<b>:SPI:MISO:POLarity <MisoPolarity> Selects whether transmitted data is high active (high = 1) or low active (low = 1) on the MISO line. Suffix: <b> 1, bus 2 is not available if the MISO source is used. Parameter: <MisoPolarity>...
  • Page 415 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ..................415 BUS<b>:SSPI:CLOCk:SOURce ..................415 BUS<b>:SSPI:CLOCk:POLarity ..................415 BUS<b>:SSPI:DATA:SOURce ..................415 BUS<b>:SSPI:MOSI:SOURce ..................416 BUS<b>:SSPI:MISO:SOURce ..................416 BUS<b>:SSPI:DATA:POLarity ..................416 BUS<b>:SSPI:MOSI:POLarity ..................416 BUS<b>:SSPI:MISO:POLarity .....................417 BUS<b>:SSPI:BITime ....................417 BUS<b>:SSPI:BORDer ......................417 BUS<b>:SSPI:SSIZe BUS<b>:SSPI:CLOCk:SOURce <Source> Selects the input channel of the clock line. Suffix: <b>...
  • Page 416 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:SSPI:MISO:SOURce <MisoSource> Selects the input channel of the optional MISO line. Suffix: <b> 1, bus 2 is not available if the MISO source is used. Parameter: <MisoSource> CH1 | CH2 | CH3 | CH4 | NONE | D0..D15 *RST: NONE BUS<b>:SSPI:DATA:POLarity <Polarity>...
  • Page 417 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:SSPI:BITime <BurstIdleTime> Within the idle time the data and clock lines are low. A new frame begins when the idle time has expired and the clock line has been inactive during that time. If the time inter- val between the data words is shorter than the idle time, the words are part of the same frame.
  • Page 418 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ....................418 TRIGger:A:SOURce:SPI ....................418 TRIGger:A:SPI:MODE ....................418 TRIGger:A:SPI:PATTern ....................419 TRIGger:A:SPI:PLENgth ....................419 TRIGger:A:SPI:POFFset TRIGger:A:SOURce:SPI <SpiSource> Selects the MOSI or the MISO line as trigger source. Only relevant, if both lines are used and configured. Parameter: <SpiSource>...
  • Page 419 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:SPI:PLENgth <PatternLength> Returns the number of bits in the previously defined bit pattern (TRIGger:A:SPI: PATTern). The command can also be used to shorten a previously defined bit pattern. Parameter: <PatternLength> Bereich: 1 bis 32 Inkrement: 1 *RST: Beispiel:...
  • Page 420 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <FrameCount> Total number of decoded frames. Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:STATus? Returns the overall state of the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <Status> OK | INCFirst | INCLast | INSufficient INCFirst First frame is incomplete INCLast...
  • Page 421 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <StopTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:DATA:MOSI? Returns the data words of the specified frame of the MOSI line. Suffix: <b>...
  • Page 422 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <WordCount> Number of words Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:WORD<o>:STARt? Returns the start time of the specified data word. Suffix: <b> 1 | 2 <n> Selects the frame. <o> Selects the word number. Rückgabewerte: <StartTime>...

  • Page 423: I²C

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse <n> Selects the frame (1...n) <o> Selects the word number (1...o) Rückgabewerte: <Data> Decimal value of the data word Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:WORD<o>:MISO? Returns the data value of the specified word on the optional MISO line. Suffix: <b>...
  • Page 424 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:I2C:CLOCk:SOURce <Source> Sets the input channel to which the clock line is connected. Suffix: <b> 1 | 2 Parameter: <Source> CH1 | CH2 | CH3 | CH4 | D0..D15 CH3 and CH4 are only available with 4-channel R&S RTB2000 oscilloscopes.
  • Page 425 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <Mode> STARt | RESTart | STOP | MACKnowledge | PATTern STARt Start of the message. The start condition is a falling slope on SDA while SCL is high. RESTart Restarted message. The restart is a repeated start condition. STOP End of the message.
  • Page 426 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:I2C:ADDRess <AddressString> Sets the address of the slave device. The address can have 7 bits or 10 bits. Parameter: <AddressString> String with max. 7 or 10 characters, depending on the address length. Characters 0, 1, and X are allowed, but X cannot be assigned to a specified bit.
  • Page 427 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:I2C:POFFset <PatternByteOffset> Sets the number of bytes before the first byte of interest, relating to the end of the add- ress bytes. Parameter: <PatternByteOffset> Number of ignored bytes Bereich: 0 bis 4095 Inkrement: 1 *RST: 15.11.3.3 I²C-Decodierungsergebnisse...
  • Page 428 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <DataWords> Comma-separated list of decimal values of the data bytes. Beispiel: BUS:I2C:FRAM2:DATA? returns four data bytes: -> 69,158,174,161 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:STATus? Returns the overall state of the frame. Suffix: <b>...
  • Page 429 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <EndTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:AACCess? Returns the address acknowledge bit value for the indicated frame.
  • Page 430 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse <n> Selects the frame. Rückgabewerte: <AddressComplete> ON | OFF Address was received completely. Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:ADBStart? Returns the start time of the address acknowledge bit. Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <AckStartTime>...
  • Page 431 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <SlaveAddress> Decimal value Bereich: 0 bis 1023 Inkrement: 1 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:AMODe? Returns the address length. Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <AddressMode> BIT7 | BIT10 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:ASTart? Returns the start time of the address for the indicated frame.
  • Page 432 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Beispiel: BUS:I2C:FRAM2:BCO? -> 4 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACCess? Returns the acknowledge bit value of the specified data byte. Suffix: <b> 1 | 2 <n> Selects the frame. <o> Selects the byte number. Rückgabewerte: <Acknowledge>...
  • Page 433 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse <o> Selects the byte number. Rückgabewerte: <ByteComplete> ON | OFF Data byte was received completely. Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:BYTE<o>:STARt? Returns the start time of the specified data byte. Suffix: <b> 1 | 2 <n>...

  • Page 434: Uart (Option R&S Rtb-K2)

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse 15.11.4 UART (Option R&S RTB-K2) Die UART-Schnittstelle (Universal Asynchronous Receiver/Transmitter) wandelt ein Datenwort in serielle Daten um und umgekehrt. ● UART-Konfiguration....................434 ● UART-Trigger......................437 ● UART-Decodierungsergebnisse................439 15.11.4.1 UART-Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ●...
  • Page 435 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <TxSource> CH1 | CH2 | CH3 | CH4 | NONE | D0..D15 NONE Disables the optional TX line. *RST: NONE BUS<b>:UART:POLarity <IdleState> Defines the logic levels of the bus. The idle state corresponds to a logic 1, and the start bit to a logic 0.
  • Page 436 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:UART:PARity <Parity> Defines the optional parity bit that is used for error detection. Suffix: <b> 1..2 Selects the bus. Note: SPI and UART protocols occupy two bus lines. Parameter: <Parity> ODD | EVEN | NONE *RST: NONE BUS<b>:UART:SBIT <StopBitNumber>...
  • Page 437 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse 15.11.4.2 UART-Trigger To configure the protocol trigger, make sure to set first: ● to BUS TRIGger:A:TYPE ● to SBUS1 | SBUS2 TRIGger:A:SOURce ..................... 437 TRIGger:A:SOURce:UART ....................437 TRIGger:A:UART:MODE ....................438 TRIGger:A:UART:PATTern ....................438 TRIGger:A:UART:PLENgth ....................439 TRIGger:A:UART:POFFset TRIGger:A:SOURce:UART <UartSource>...
  • Page 438 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <Mode> BSTart | SBIT | NTHSymbol | SYMBol | PATTern | PRERror | SPERror | BREak BSTart Burst start. Sets the trigger to the begin of a data frame. The frame start is the first start bit after the idle time. SBIT Start bit.
  • Page 439 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:UART:POFFset <PatternByteOffset> Sets the number of symbols before the first symbol of the pattern. Parameter: <PatternByteOffset> Number of ignored symbols Bereich: 0 bis 4095 Inkrement: 1 *RST: 15.11.4.3 UART-Decodierungsergebnisse In allen BUS<b>:UART...-Befehlen gibt das Suffix <b> den Bus an....................439 BUS<b>:UART:FCOunt? ...................
  • Page 440 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 Rückgabewerte: <FrameCount> Total number of decoded frames. Verwendung: Nur Abfrage BUS<b>:UART:FRAMe<n>:STARt? BUS<b>:UART:RX:FRAMe<n>:STARt? BUS<b>:UART:TX:FRAMe<n>:STARt? Return the start time of the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame. Rückgabewerte: <TxFrameStart>...
  • Page 441 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <TxFrameState> STER | SPER | PRER | BRE | OK | INS STER: start error, no start bit found. SPERr: stop error, no stop condition found. PRER: parity error, which indicates a transmission error. BRE: break condition found.
  • Page 442 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 <n> Selects the frame. <o> Selects the word number. Rückgabewerte: <Status> OK | FRSTart | FRENd | FRMError | STERror | SPERror | PRERror | INSufficient | BREak OK: the frame is valid.

  • Page 443: Can (Option R&S Rtb-K3)

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:UART:FRAMe<n>:WORD<o>:STOP? BUS<b>:UART:RX:FRAMe<n>:WORD<o>:STOP? BUS<b>:UART:TX:FRAMe<n>:WORD<o>:STOP? Returns the end time of the specified symbol (word). Suffix: <b> 1 | 2 <n> Selects the frame. <o> Selects the word number. Rückgabewerte: <StopTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s...
  • Page 444 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ● CAN-Konfiguration....................444 ● CAN-Trigger......................445 ● CAN-Decodierungsergebnisse................449 ● CAN-Suche......................455 15.11.5.1 CAN-Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ● auf Seite 282 CHANnel<m>:THReshold:FINDlevel ●...
  • Page 445 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:CAN:SAMPlepoint <SamplePoint> Sets the position of the sample point within the bit in percent of the nominal bit time. See also: "Abtastpunkt (Sample Point)" auf Seite 217. Suffix: <b> 1 | 2 Parameter: <SamplePoint>...
  • Page 446 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <TriggerType> STOFrame | EOFrame | ID | IDDT | FTYPe | ERRCondition STOFrame Start of frame EOFrame End of frame Sets the trigger to a specific message „Identifier“ or an „Identi- fier“ range. Specify the identifier with TRIGger:A:CAN:ITYPe, TRIGger: and TRIGger:A:CAN:IDENtifier.
  • Page 447 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <IdentifierType> B11 | B29 | ANY ANY: use if the identifier length is not relevant. Not available for trigger type ID. *RST: TRIGger:A:CAN:ICONdition <IdentifierCondition> Sets the comparison condition: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value.
  • Page 448 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <DataLength> Bereich: 0 bis 8 Inkrement: 1 *RST: Std.-einheit: Byte TRIGger:A:CAN:DATA <Data> Defines the data pattern. The number of bytes in the data pattern is defined with TRIGger:A:CAN:DLC. The command is relevant if is set to IDDT.
  • Page 449 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:CAN:FORMerror <FormError> Triggers on form errors. A form error occurs when a fixed-form bit field contains one or more illegal bits. The command is relevant if is set to ERRCondition. TRIGger:A:CAN:TYPE Parameter: <FormError> ON | OFF *RST: 15.11.5.3...
  • Page 450 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <FrameType> DATA | REMote | ERR | OVLD Data, remote, error or overload frame Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:STATus? Returns the overall state of the specified frame. Suffix: <b>...
  • Page 451 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:CAN:FRAMe<n>:STOP? Returns the end time of the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <StopTime> Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:DATA? Returns the data words of the specified frame. Suffix: <b>...
  • Page 452 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Rückgabewerte: <AcknowledgeValue> Decimal value Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:CSSTate? Returns the state of the checksum. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <ChecksumState> OK | UNDF UNDF: Undefined Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:CSValue? Returns the checksum value.
  • Page 453 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:CAN:FRAMe<n>:DLCValue? Returns the number of data bytes in the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <DLCValue> Non-negative integer Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:IDSTate? Returns the state of the identifier. Suffix: <b>...
  • Page 454 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse <n> Selects the frame (1...n). Rückgabewerte: <IdentifierValue> Decimal value Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:BSEPosition? Returns the position of the bit stuffing error in the specified frame (if available). Suffix: <b> 1 | 2 <n> Selects the frame (1...n).
  • Page 455 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:BYTE<o>:VALue? Returns the decimal value of the specified byte. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). <o> Selects the byte number (1...m). Rückgabewerte: <ByteValue> Decimal value Verwendung: Nur Abfrage 15.11.5.4 CAN-Suche...
  • Page 456 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <SearchCondition> FRAMe | ERRor | IDENtifier | IDData | IDERror FRAMe Search for a frame type. Set the frame type with SEARch: PROTocol:CAN:FRAMe. ERRor Search for errors of one or more error types. Set the error types with SEARch:PROTocol:CAN:ACKerror, SEARch: PROTocol:CAN:BITSterror,...
  • Page 457 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse SEARch:PROTocol:CAN:ACKerror <AcknowledgeError> Searches for acknowledgement errors. An acknowledgement error occurs when the transmitter does not receive an acknowledgment - a dominant bit during the Ack Slot. The command is relevant if is set to ERRor or SEARch:PROTocol:CAN:CONDition IDERror.
  • Page 458 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse SEARch:PROTocol:CAN:FTYPe <FrameType> Specifies the frame type to be searched for if SEARch:PROTocol:CAN:CONDition set to IDENtifier. Parameter: <FrameType> DATA | REMote | ANY SEARch:PROTocol:CAN:ITYPe <IdType> Selects the length of the identifier: 11 bit for CAN base frames, or 29 bits for CAN extended frames.

  • Page 459: Lin (Option R&S Rtb-K3)

    ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <DataLength> Bereich: 0 bis 8 Inkrement: 1 *RST: Std.-einheit: Byte SEARch:PROTocol:CAN:DCONdition <DataCondition> Sets the comparison condition for data: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value. If the pattern contains only 0 and 1, you can also trigger on a range greater than or lower than the specified value.
  • Page 460 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ● auf Seite 282 CHANnel<m>:THReshold In allen BUS<b>:LIN...-Befehlen gibt das Suffix <b> den Bus an.................... 460 BUS<b>:LIN:DATA:SOURce .....................460 BUS<b>:LIN:POLarity ....................460 BUS<b>:LIN:STANdard ..................... 460 BUS<b>:LIN:BITRate BUS<b>:LIN:DATA:SOURce <Source> Sets the source of the data line. All channel waveforms can be used. Suffix: <b>...
  • Page 461 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Suffix: <b> 1 | 2 Parameter: <BitRate> *RST: 9,6E03 Std.-einheit: Bit/s 15.11.6.2 LIN-Trigger To configure the protocol trigger, make sure to set first: ● to BUS TRIGger:A:TYPE ● to SBUS1 | SBUS2 TRIGger:A:SOURce .....................
  • Page 462 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse TRIGger:A:LIN:CHKSerror <ChecksumError> Triggers on a checksum error. The checksum verifies the correct data transmission. It is the last byte of the frame response. The checksum includes not only the data but also the protected identifier (PID). The command is relevant if is set to ERRCondition.
  • Page 463 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Parameter: <Identifier> String containing binary pattern. Characters 0, 1, and X are allo- wed. Enter the 6 bit identifier without parity bits, not the protec- ted identifier. TRIGger:A:LIN:DATA <Data> Defines the data pattern. The number of bytes in the data pattern is defined with TRIGger:A:LIN:DLENgth.
  • Page 464 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse ................. 466 BUS<b>:LIN:FRAMe<n>:CSValue? ................466 BUS<b>:LIN:FRAMe<n>:IDPValue? .................. 466 BUS<b>:LIN:FRAMe<n>:IDSTate? ...................466 BUS<b>:LIN:FRAMe<n>:IDValue? ................. 467 BUS<b>:LIN:FRAMe<n>:SYSTate? ..................467 BUS<b>:LIN:FRAMe<n>:SYValue? .................467 BUS<b>:LIN:FRAMe<n>:VERSion? .................. 468 BUS<b>:LIN:FRAMe<n>:BCOunt? ..............468 BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe? ..............468 BUS<b>:LIN:FRAMe<n>:BYTE<o>:VALue? BUS<b>:LIN:FCOunt? Returns the number of received frames of the active LIN bus. Suffix: <b>...
  • Page 465 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:STARt? Returns the start time of the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <StartTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage...
  • Page 466 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:CSValue? Returns the checksum value. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <ChecksumValue> Decimal value Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:IDPValue? Returns the parity value. Suffix: <b> 1 | 2 <n> Selects the frame (1...n).
  • Page 467 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse <n> Selects the frame (1...n). Rückgabewerte: <IdentifierValue> Decimal value Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:SYSTate? Returns the state of the sync field for the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <SyncFieldState>...
  • Page 468 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:BCOunt? Returns the number of data bytes in the specified frame. Suffix: <b> 1 | 2 <n> Selects the frame (1...n). Rückgabewerte: <ByteCount> Number of words (bytes) Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe? Returns the state of the specified data byte. Suffix: <b>...
  • Page 469 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse Verwendung: Nur Abfrage 15.11.6.4 LIN-Suche .................. 469 SEARch:PROTocol:LIN:CONDition ..................470 SEARch:PROTocol:LIN:FRAMe ..................470 SEARch:PROTocol:LIN:IPERror ..................470 SEARch:PROTocol:LIN:CHKSerror ..................470 SEARch:PROTocol:LIN:SYERror ..................471 SEARch:PROTocol:LIN:ICONdition ..................471 SEARch:PROTocol:LIN:IDENtifier ..................471 SEARch:PROTocol:LIN:DLENgth ................471 SEARch:PROTocol:LIN:DCONdition ..................472 SEARch:PROTocol:LIN:DATA SEARch:PROTocol:LIN:CONDition <SearchCondition> Sets the event or combination of events to be searched for. Depending on the selected event, further settings are required.
  • Page 470 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse SEARch:PROTocol:LIN:FRAMe <Frame> Selects the frame type to be searched for. The command is relevant if is set to FRAMe. SEARch:PROTocol:LIN:CONDition Parameter: <Frame> SOF | WAKeup SOF: start of frame WAKeup: Wakeup frame *RST: SEARch:PROTocol:LIN:IPERror <IdParityError>...
  • Page 471 ® Fernsteuerbefehle R&S RTB2000 Analyse serieller Busse SEARch:PROTocol:LIN:ICONdition <IdCondition> Sets the comparison condition for the identifier: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value. If the pattern contains only 0 and 1, you can also trigger on a range greater than or lower than the specified value.

  • Page 472: Mixed-Signal-Option (Option R&S Rtb-B1)

    ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) SEARch:PROTocol:LIN:DATA <Data> Defines the data pattern. The pattern length is defined with SEARch:PROTocol:LIN: DLENgth. The command is relevant if is set to IDData. SEARch:PROTocol:LIN:CONDition Parameter: <Data> String containing binary pattern with max. 64 bit. Characters 0, 1, and X are allowed.
  • Page 473 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Rückgabewerte: <ProbeEnable> 1 | 0 1 = connected, 0 = not connected Verwendung: Nur Abfrage LOGic<p>:CURRent:STATe:MAXimum? DIGital<m>:CURRent:STATe:MAXimum? LOGic<p>:CURRent:STATe:MINimum? DIGital<m>:CURRent:STATe:MINimum? Both commands together return the current status of the indicated logic channel/pod regardless of the trigger settings, and even without any acquisition. xxx:CURR:STAT:MIN returns xxx:CURR:STAT:MAX returns Signal...
  • Page 474 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Suffix: <p> 1..2 Selects the logic pod Parameter: <State> ON | OFF *RST: DIGital<m>:DISPlay <State> Enables and displays the indicated logic channel, or disables it. Suffix: <m> 0..15 Number of the logic channel Parameter: <State>...
  • Page 475 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Parameter: <ThresholdMode> TTL | ECL | CMOS | USER TTL: 1.4 V ECL: -1.3 V CMOS: 2.5 V USER: Set a user-defined threshold value with DIGital<m>: THReshold DIGital<m>:THReshold <ThresholdLevel> Sets the logical threshold for the pod to which the indicated logic channel belongs. Suffix: <m>...
  • Page 476 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) DIGital<m>:POSition <Position> Sets the vertical position of the indicated vertical channel. Suffix: <m> 0..15 Number of the logic channel Parameter: <Position> Vertical position in divisions Std.-einheit: DIV DIGital<m>:LABel <Label> Defines a label for the indicated logic channel. Suffix: <m>...
  • Page 477 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) ● auf Seite 385 LOGic<p>:DATA:XORigin? ● auf Seite 386 LOGic<p>:DATA:YINCrement? ● auf Seite 386 LOGic<p>:DATA:YORigin? ● auf Seite 387 LOGic<p>:DATA:YRESolution? ......................477 LOGic<p>:DATA? ......................477 DIGital<m>:DATA? ....................477 LOGic<p>:DATA:HEADer? .................... 477 DIGital<m>:DATA:HEADer? ....................478 LOGic<p>:DATA:POINts ....................
  • Page 478 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Suffix: <m> 0..15 Selects the logic channel <p> 1..2 Selects the logic pod Parameter: <Header> Comma-separated value list Example: -9.477E-008,9.477E-008,200000,1 Verwendung: Nur Abfrage LOGic<p>:DATA:POINts <PointSelection> DIGital<m>:DATA:POINts <PointSelection> As a setting, the command selects a range of samples that will be returned with DIGital<m>:DATA?.

  • Page 479: Parallele Busse

    ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Rückgabewerte: <Points> Number of data points in the selected range. Std.-einheit: Samples See also: CHANnel<m>:DATA:POINts 15.12.2 Parallele Busse ● Paralleler Bus - Leitungskonfiguration..............479 ● Parallel getakteter Bus - Konfiguration..............480 ● Parallele Busse - Decodierungsergebnisse............
  • Page 480 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Suffix: <b> 1..2 Selects the parallel bus. <m> Sets the bit number. Parameter: <DataSource> D0..D15 Beispiel: BUS:PARallel:Width 4 BUS:PARallel:DATA0:SOURce D8 BUS:PARallel:DATA1:SOURce D9 BUS:PARallel:DATA2:SOURce D10 BUS:PARallel:DATA3:SOURce D11 15.12.2.2 Parallel getakteter Bus - Konfiguration ................
  • Page 481 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) Suffix: <b> 1..2 Selects the parallel bus. Parameter: <ChipSelectEnable> ON | OFF *RST: BUS<b>:CPARallel:CS:SOURce <ChipSelectSource> Selects the logic channel that is used as chip select line. Suffix: <b> 1..2 Selects the parallel bus. Parameter: <ChipSelectSource>...
  • Page 482 ® Fernsteuerbefehle R&S RTB2000 Mixed-Signal-Option (Option R&S RTB-B1) BUS<b>:PARallel:FCOunt? BUS<b>:CPARallel:FCOunt? Returns the number of decoded frames. Suffix: <b> 1..2 Selects the parallel bus. Rückgabewerte: <FrameCount> Total number of decoded frames. Verwendung: Nur Abfrage BUS<b>:PARallel:FRAMe<n>:DATA? BUS<b>:CPARallel:FRAMe<n>:DATA? Returns the data words of the specified frame. Suffix: <b>...

  • Page 483: Signalerzeugung (Option R&S Rtb-B6)

    ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) Suffix: <b> 1..2 Selects the parallel bus. <n> Selects the frame. Rückgabewerte: <StartTime> Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:PARallel:FRAMe<n>:STOP? BUS<b>:CPARallel:FRAMe<n>:STOP? Returns the end time of the specified frame. Suffix: <b> 1..2 Selects the parallel bus. <n>...
  • Page 484 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) ..................486 WGENerator:MODulation:TYPE ............... 487 WGENerator:MODulation:AM:FREQuency ................487 WGENerator:MODulation:AM:DEPTh ................487 WGENerator:MODulation:FM:FREQuency ................487 WGENerator:MODulation:FM:DEViation ..............488 WGENerator:MODulation:ASK:FREQuency ................488 WGENerator:MODulation:ASK:DEPTh ..............488 WGENerator:MODulation:FSK:HFREquency ................488 WGENerator:MODulation:FSK:RATE ................ 488 WGENerator:MODulation:RAMP:POLarity ..................488 WGENerator:NOISe:ABSolute ..................488 WGENerator:NOISe:RELative .................. 489 WGENerator:OUTPut:DESTination ...................
  • Page 485 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) WGENerator:FREQuency <Frequency> Defines the frequency value of the selected generator function. Parameter: <Frequency> Numeric value depending on the selected generator function Bereich: 1.000E-01 to 5.000000000E+4 (sine / square) 1.000E-01 to 1.000000000E+4 (pulse / triangle / ramp) *RST: 1.00000000E+3...
  • Page 486 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) WGENerator:ARBitrary:UPDate Loads the waveform from the selected signal source (WGENerator:ARBitrary: SOURce). Verwendung: Ereignis WGENerator:ARBitrary[:FILE]:NAME <FilePath> Sets the file path and the file for an arbitrary waveform to be loaded. Parameter: <FilePath> string *RST: "...
  • Page 487 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) Parameter: <ModulationType> AM | FM | ASK | FSK Amplitude modulation. The amplitude of the carrier signal is varied according to the modulation signal. Frequency modulation. The frequency of the carrier signal is varied according to the modulation signal.
  • Page 488 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) WGENerator:MODulation:ASK:FREQuency <Frequency> Sets the frequency of the modulating waveform for ASK modulation. Parameter: <Frequency> WGENerator:MODulation:ASK:DEPTh <ModulationDepth> Sets the modulation depth, the percentage of the amplitude range that is used for ASK modulation. Parameter: <ModulationDepth>...
  • Page 489 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) WGENerator:OUTPut:DESTination <Destination> Sets the output connector for the function generator waveform. Parameter: <Destination> BNC | P3 WGENerator:OUTPut:LOAD <Load> Select the user load, the load of the DUT at its connection. You can select either a „50Ω“...

  • Page 490: Mustergenerator

    ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) WGENerator:SWEep[:ENABle] <SweepEnable> Enables or disables sweeping. Parameter: <SweepEnable> ON | OFF 15.13.2 Mustergenerator ....................490 PGENerator:FUNCtion ................... 491 PGENerator:PATTern:STATe ................... 491 PGENerator:PATTern:STIMe ..................492 PGENerator:PATTern:PERiod ................... 492 PGENerator:PATTern:FREQuency .................... 492 PGENerator:PATTern:ITIMe .................492 PGENerator:PATTern:BURSt:STATe ................
  • Page 491 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) Parameter: <PatternFunction> SQUarewave | COUNter | ARBitrary | SPI | I2C | UART | CAN | LIN | MANual | I2S | TDM SQUarewave Square wave function (e.g. for manual probe compensation). COUNter Definition of a 4-bit wide counter pattern.
  • Page 492 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) Parameter: <SampleTime> Numeric value Bereich: 2.000E-08 bis 4.200E+01 *RST: 2.000E-08 Std.-einheit: s PGENerator:PATTern:PERiod <PatternPeriod> Defines the period of the pattern generator function. Parameter: <PatternPeriod> Numeric value (Period = Pattern length * Bit time) Bereich: MIN 1 Sample * 20ns = 20ns to MAX 2048 Samp- les * 42s = 10416s (approx.
  • Page 493 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) Parameter: <PatternCycles> Numeric value Bereich: 1 bis 4096 *RST: PGENerator:PATTern:TRIGger:MODE <TriggerMode> Defines the arbitrary trigger mode of the pattern generator function. Parameter: <TriggerMode> CONTinuous | SINGle CONTinuous The CONT function (continuous trigger) issues the pattern conti- nuously.
  • Page 494 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) PGENerator:PATTern:ARBitrary:DATA:APPend <AppendData> Defines the arbitrary pattern. Einstellparameter: <AppendData> List of Values Beispiel: PGEN:PATT:ARB:DATA:APP 4 From n, the oscilloscope appends a 4 in HEX to the index = pattern. Verwendung: Nur Einstellung PGENerator:PATTern:ARBitrary:DATA:APPend:BOR <AppendData> From n, data will be integrated in existing pattern via OR combination.
  • Page 495 ® Fernsteuerbefehle R&S RTB2000 Signalerzeugung (Option R&S RTB-B6) PGENerator:PATTern:COUNter:FREQuency <Period> Defines the frequency value of the pattern generator counter function. The user fre- quency always refers to the switching of the pattern condition. This results in square waveforms for individual pins. Frequency f/16 Parameter:...

  • Page 496: Status Reporting

    ® Fernsteuerbefehle R&S RTB2000 Status Reporting PGENerator:MANual:STATe<s> <State> Selects the pins S0 to S3 manually and sets their states to high (H) or low (L). Suffix: <s> 0..3 Pins S0 to S3 Parameter: <State> ON | OFF Pin state is set to high (H). Pin state is set to low (L).

  • Page 497: Status:questionable-Register

    ® Fernsteuerbefehle R&S RTB2000 Status Reporting Verwendung: Nur Abfrage STATus:OPERation:ENABle <Enable> Controls the ENABle part of the STATus:OPERation register. The ENABle defines which events in the EVENt part of the status register are forwarded to the OPERation summary bit (bit 7) of the status byte. The status byte can be used to create a service request.
  • Page 498 ® Fernsteuerbefehle R&S RTB2000 Status Reporting Bild 15-1: Struktur des STATus:QUEStionable-Registers Siehe auch: ● Kapitel C.1, "Aufbau eines SCPI-Statusregisters", auf Seite 518 ● Kapitel C.3.4, "STATus:QUEStionable-Register", auf Seite 524 Folgende Befehle sind verfügbar: ......................499 STATus:PRESet ..................499 STATus:QUEStionable:CONDition? ..............499 STATus:QUEStionable:COVerload:CONDition? ................499 STATus:QUEStionable:LIMit:CONDition? ...............
  • Page 499 ® Fernsteuerbefehle R&S RTB2000 Status Reporting ................499 STATus:QUEStionable:MASK:ENABle ..................500 STATus:QUEStionable[:EVENt]? ..............500 STATus:QUEStionable:COVerload[:EVENt]? ................500 STATus:QUEStionable:LIMit[:EVENt]? ................500 STATus:QUEStionable:MASK[:EVENt]? ................. 500 STATus:QUEStionable:NTRansition ..............500 STATus:QUEStionable:COVerload:NTRansition ................. 500 STATus:QUEStionable:LIMit:NTRansition ............... 500 STATus:QUEStionable:MASK:NTRansition ................. 500 STATus:QUEStionable:PTRansition ..............500 STATus:QUEStionable:COVerload:PTRansition ................. 500 STATus:QUEStionable:LIMit:PTRansition ............... 500 STATus:QUEStionable:MASK:PTRansition STATus:PRESet Resets all STATUS:QUESTIONALBLE registers.
  • Page 500 ® Fernsteuerbefehle R&S RTB2000 Status Reporting Beispiel: STATus:QUEStionable:MASK:ENABle 24 Set bits no. 3 and 4 of the STATus:QUEStionable:MASK:ENABle register part: 24 = 8 + 16 = 2 STATus:QUEStionable[:EVENt]? STATus:QUEStionable:COVerload[:EVENt]? STATus:QUEStionable:LIMit[:EVENt]? STATus:QUEStionable:MASK[:EVENt]? Returns the contents of the EVENt part of the status register to check whether an event has occurred since the last reading.
  • Page 501 ® Fernsteuerbefehle R&S RTB2000 Status Reporting Beispiel: STATus:QUEStionable:MASK:PTRansition 24 Set bits no. 3 and 4 of the STATus:QUEStionable:MASK:PTRan- sition register part: 24 = 8 + 16 = 2 Bedienhandbuch 1333.1611.03 ─ 05...

  • Page 502: Wartung

    ® Wartung R&S RTB2000 Reinigung 16 Wartung Das Gerät bedarf keiner regelmäßigen Wartung. Es ist lediglich notwendig, das Gerät zu reinigen. Um die Vorderseite des Geräts zu schützen und um das Gerät einfach und sicher an andere Arbeitsplätze zu transportieren, sind mehrere Zubehörteile im Angebot:Die Typenschlüssel und Bestellnummern sind im Datenblatt aufgeführt.

  • Page 503: Lagerung Und Verpackung

    ® Wartung R&S RTB2000 Sicherung auswechseln Gefahr einer Beschädigung des Geräts durch verstopfte Lüfter Wenn das Gerät in einer staubigen Umgebung betrieben wird, werden die Lüfter im Laufe der Zeit durch Staub oder sonstige Partikel verstopft. Überprüfen und reinigen Sie die Lüfter regelmäßig, um sicherzustellen, dass sie immer ordnungsgemäß funktio- nieren.

  • Page 504: Datensicherheit

    ® Wartung R&S RTB2000 Datensicherheit Gefahr eines Stromschlags Die Sicherung ist Teil der Hauptstromversorgung. Daher kann eine Berührung der Sicherung bei eingeschaltetem Gerät zu einem Stromschlag führen. Vergewissern Sie sich vor dem Öffnen des Sicherungshalters, dass das Gerät ausgeschaltet und von jeglicher Stromversorgung getrennt ist.

  • Page 505: Anhang

    ® SCPI-Befehlsstruktur R&S RTB2000 Syntax für Common Commands Anhang A SCPI-Befehlsstruktur SCPI-Befehle bestehen aus einem Header und, in den meisten Fällen, einem oder mehreren Parametern. Der Header und die Parameter werden durch ein "White Space" (ASCII-Code 0 bis 9, 11 bis 32 dezimal, z. B. Leerzeichen) getrennt. Die Header können aus mehreren mnemonischen Codes (Schlüsselwörter) zusammenge- setzt sein.

  • Page 506: Syntax Für Gerätespezifische Befehle

    ® SCPI-Befehlsstruktur R&S RTB2000 Syntax für gerätespezifische Befehle A.2 Syntax für gerätespezifische Befehle Nicht alle in den folgenden Beispielen verwendeten Befehle sind notwendigerweise im Gerät implementiert. Allein zu Demonstrationszwecken wird in diesem Abschnitt davon ausgegangen, dass die folgenden Befehle verfügbar sind: ●...

  • Page 507: Numerische Suffixe

    ® SCPI-Befehlsstruktur R&S RTB2000 Syntax für gerätespezifische Befehle A.2.2 Numerische Suffixe Wenn ein Befehl auf mehrere Instanzen eines Objekts anwendbar ist, z. B. bestimmte Kanäle oder Quellen, können die betreffenden Instanzen durch ein Suffix spezifiziert werden, das zum Befehl hinzugefügt wird. Numerische Suffixe werden in spitzen Klam- mern (<1...4>, <n>, <i>) angegeben und im Befehl durch einen einzelnen Wert ersetzt.

  • Page 508: Scpi-Parameter

    ® SCPI-Befehlsstruktur R&S RTB2000 SCPI-Parameter Optionale mnemonische Codes mit numerischen Suffixes Ein optionaler mnemonischer Code darf nicht ausgelassen werden, wenn er ein nume- risches Suffix enthält, das für die Wirkung des Befehls relevant ist. Beispiel: Definition:DISPlay[:WINDow<1...4>]:MAXimize <Boolean> Befehl: DISP:MAX ON bezieht sich auf Fenster 1. Um ein anderes Fenster als 1 anzusprechen, müssen Sie den optionalen Parameter WINDow mit dem Suffix für das betreffende Fenster einfügen.

  • Page 509: Spezielle Numerische Werte

    ® SCPI-Befehlsstruktur R&S RTB2000 SCPI-Parameter ● K (Kilo) ● M (Milli) ● U (Mikro) ● N (Nano) Beispiel: SENSe:FREQ:STOP 1.5GHz = SENSe:FREQ:STOP 1.5E9 Für einige Einstellungen können relative Werte in Prozent angegeben werden. Gemäß SCPI-Standard wird diese Einheit durch die Zeichenkette PCT dargestellt. Beispiel: HCOP:PAGE:SCAL 90PCT A.3.2 Spezielle numerische Werte...

  • Page 510: Textparameter

    ® SCPI-Befehlsstruktur R&S RTB2000 SCPI-Parameter falsch) wird durch „OFF“ oder den numerischen Wert 0 dargestellt. Die numerischen Werte werden als Antwort auf einen Abfragebefehl zurückgegeben. Beispiel: Einstellbefehl: HCOPy:DEV:COL ON Abfragebefehl: HCOPy:DEV:COL? Antwort: 1 A.3.4 Textparameter Textparameter unterliegen den Syntaxregeln für mnemonische Codes, d. h., sie kön- nen in Kurz- oder Langform eingegeben werden.

  • Page 511: Übersicht Über Syntaxelemente

    ® SCPI-Befehlsstruktur R&S RTB2000 Übersicht über Syntaxelemente Geschwindigkeit oder andere Umstände eine Segmentierung der Daten in Blöcke mit definierter Länge nicht zulassen. A.4 Übersicht über Syntaxelemente Die folgende Tabelle gibt eine Übersicht über die Syntaxelemente und Sonderzeichen. Tabelle A-2: Syntaxelemente Der Doppelpunkt trennt die mnemonischen Codes eines Befehls.

  • Page 512: Struktur Einer Befehlszeile

    ® SCPI-Befehlsstruktur R&S RTB2000 Struktur einer Befehlszeile Tabelle A-3: Sonderzeichen Parameter Ein senkrechter Strich in Parameterdefinitionen kennzeichnet alternative Möglichkeiten im Sinne von "oder". Die Wirkung des Befehls hängt davon ab, welcher Parameter verwendet wird. Beispiel: Definition:HCOPy:PAGE:ORIentation LANDscape | PORTrait Der Befehl HCOP:PAGE:ORI LAND stellt das Querformat ein. Der Befehl HCOP:PAGE:ORI PORT stellt das Hochformat ein.

  • Page 513: Antworten Auf Abfragebefehle

    ® SCPI-Befehlsstruktur R&S RTB2000 Antworten auf Abfragebefehle Beispiel: MMEM:COPY "Test1","MeasurementXY";:HCOP:ITEM ALL Diese Befehlszeile enthält zwei Befehle. Der erste Befehl gehört zum System MMEM, der zweite zum System HCOP. Wenn der nächste Befehl zu einem anderen Befehls- system gehört, steht hinter dem Semikolon ein Doppelpunkt. Beispiel: HCOP:ITEM ALL;:HCOP:IMM Diese Befehlszeile enthält zwei Befehle.
  • Page 514 ® SCPI-Befehlsstruktur R&S RTB2000 Antworten auf Abfragebefehle Beispiel: Einstellbefehl: HCOPy:PAGE:ORIentation LANDscape Abfragebefehl: HCOP:PAGE:ORI? Antwort: LAND ● Ungültige numerische Ergebnisse In manchen Fallen, vor allem wenn ein Ergebnis aus mehreren numerischen Wer- ten besteht, werden ungültige Werte als 9.91E37 (keine Zahl) zurückgegeben. Bedienhandbuch 1333.1611.03 ─...

  • Page 515: B Befehlssequenz Und Synchronisation

    ® Befehlssequenz und Synchronisation R&S RTB2000 Überlappende Ausführung verhindern B Befehlssequenz und Synchronisation IEEE 488.2 unterscheidet zwischen überlappenden (asynchronen) und sequenziellen Befehlen: ● Ein sequenzieller Befehl beendet seine Ausführung, bevor die Ausführung des nächsten Befehls gestartet wird. Befehle, die schnell verarbeitet werden, sind in der Regel als sequenzielle Befehle implementiert.
  • Page 516 ® Befehlssequenz und Synchronisation R&S RTB2000 Überlappende Ausführung verhindern Tabelle B-1: Synchronisation mithilfe von *OPC, *OPC? und *WAI Befehl Aktion Programmierung des Controllers ● *OPC Setzt das Operation Complete-Bit im ESR, Bit 0 im ESE setzen ● Bit 5 im SRE setzen nachdem alle vorherigen Befehle ausgeführt ●...
  • Page 517 ® Befehlssequenz und Synchronisation R&S RTB2000 Überlappende Ausführung verhindern 3. Fragen Sie den Status "Operation Complete" periodisch ab (mit einem Timer) und verwenden Sie dazu die Befehlsfolge: *OPC; *ESR? Ein Rückgabewert (LSB) von 1 zeigt an, dass die Verarbeitung des überlappten Befehls abgeschlossen ist.

  • Page 518: C Status-Reporting-System

    ® Status-Reporting-System R&S RTB2000 Aufbau eines SCPI-Statusregisters C Status-Reporting-System Das Status-Reporting-System speichert alle Informationen über den aktuellen Betriebszustand des Geräts und über aufgetretene Fehler. Diese Informationen wer- den in den Statusregistern und in der Error Queue abgelegt. Beides kann über den GPIB-Bus oder die LAN-Schnittstelle abgefragt werden (STATus...-Befehle).

  • Page 519: Hierarchie Der Statusregister

    ® Status-Reporting-System R&S RTB2000 Hierarchie der Statusregister Der Positive-TRansition-Teil wirkt als Zustandsübergangsfilter. Bei einer Ände- rung eines Bits des CONDition-Teils von 0 auf 1 entscheidet das zugehörige PTR- Bit, ob das EVENt-Bit auf 1 gesetzt wird. – PTR-Bit = 1: das EVENt-Bit wird gesetzt. –...
  • Page 520 ® Status-Reporting-System R&S RTB2000 Hierarchie der Statusregister Bild C-2: Übersicht über die Statusregisterhierarchie ● STB, SRE Das STatus-Byte-Register (STB) und das zugehörige Maskenregister Service- Request-Enable (SRE) bilden die höchste Ebene des Status-Reporting-Systems. Das STB gibt einen groben Überblick über den Gerätestatus, indem es die Informa- tionen der untergeordneten Register sammelt.

  • Page 521: Inhalt Der Statusregister

    ® Status-Reporting-System R&S RTB2000 Inhalt der Statusregister Der Ausgabepuffer enthält die Nachrichten, die das Gerät an den Steuerrechner zurückgibt. Er ist nicht Teil des Status-Reporting-Systems, bestimmt aber den Wert des MAV-Bits im STB und ist deshalb im Überblick enthalten. Alle Statusregister haben den gleichen internen Aufbau. SRE, ESE Das Service-Request-Enable-Register SRE kann als ENABle-Teil des STB genutzt wer- den, wenn das STB gemäß...

  • Page 522: Event-Status-Register (Esr) Und Event-Status-Enable-Register (Ese)

    ® Status-Reporting-System R&S RTB2000 Inhalt der Statusregister Bit Nr. Bedeutung QUEStionable-Status-Summenbit Dieses Bit wird gesetzt, wenn im QUEStionable-Statusregister ein EVENt-Bit gesetzt wird und das zugehörige ENABle-Bit auf 1 gesetzt ist. Ein gesetztes Bit weist auf einen fragwürdigen Gerätezustand hin, der durch eine Abfrage des STATus:QUEStionable-Statusregisters näher spezifiziert werden kann.

  • Page 523: Status:operation-Register

    ® Status-Reporting-System R&S RTB2000 Inhalt der Statusregister Bit-Nr. Bedeutung Device-dependent Error Dieses Bit wird gesetzt, wenn ein geräteabhängiger Fehler auftritt. In die Error Queue wird eine Fehlermeldung mit einer Nummer zwischen -300 und -399 oder einer positiven Fehlernummer eingetragen, die den Fehler näher bezeichnet. Execution Error Dieses Bit wird gesetzt, wenn ein empfangener Befehl zwar syntaktisch richtig, aber aus ande- ren Gründen nicht ausführbar ist.

  • Page 524: Status:questionable-Register

    ® Status-Reporting-System R&S RTB2000 Inhalt der Statusregister C.3.4 STATus:QUEStionable-Register Dieses Register enthält Informationen über undefinierte Zuständen, die auftreten kön- nen, wenn das Gerät nicht im Rahmen seiner Spezifikationen betrieben wird. Es kann mit den Befehlen auf Seite 499 und STATus:QUEStionable:CONDition? STATus: auf Seite 500 gelesen werden.
  • Page 525 ® Status-Reporting-System R&S RTB2000 Inhalt der Statusregister Bit-Nr. Bedeutung TEMPerature Dieses Bit wird gesetzt, wenn eine bedenkliche Temperatur auftritt (siehe Kapitel C.3.4.2, "STA- Tus:QUEStionable:TEMPerature-Register", auf Seite 525). 5 bis 7 Nicht benutzt NOALigndata Dieses Bit wird gesetzt, wenn keine Abgleichdaten verfügbar sind - das Gerät ist nicht kalibriert. LIMit Dieses Bit wird gesetzt, wenn ein Grenzwert verletzt wird (siehe Kapitel C.3.4.3, "STA-...

  • Page 526: Anwendung Des Status-Reporting-Systems

    ® Status-Reporting-System R&S RTB2000 Anwendung des Status-Reporting-Systems C.3.4.3 STATus:QUEStionable:LIMit-Register Dieses Register enthält Informationen über die Einhaltung der Grenzwerte von Mes- sungen. Dieses Bit wird gesetzt, wenn die Grenzwerte der Haupt- oder Zusatzmes- sung der betreffenden Messung verletzt werden. Tabelle C-7: Bits im STATus:QUEStionable:LIMit-Register Bit-Nr.

  • Page 527: Serienabfrage (Serial Poll)

    ® Status-Reporting-System R&S RTB2000 Anwendung des Status-Reporting-Systems oder des Ausgabepuffers zusammen. Die ENABle-Teile des Statusregisters können so gesetzt werden, dass beliebige Bits in einem beliebigen Statusregister einen SRQ aus- lösen. Um die Möglichkeiten des Service Request effektiv zu nutzen, sollten in den Enable-Registern SRE und ESE alle Bits auf "1"...

  • Page 528: Error Queue

    ® Status-Reporting-System R&S RTB2000 Rücksetzwerte des Status-Reporting-Systems Beispiel: Der Dezimalwert 40 = 32 + 8 gibt an, dass im Statusregister die Bits Nr. 3 und 5 (z. B. das Summen-Bit für QUEStionable-Status und das ESB-Bit im STatus-Byte) gesetzt sind. C.4.4 Error Queue Jeder Fehlerzustand im Gerät führt zu einem Eintrag in die Error Queue (Fehlerwarte- schlange).
  • Page 529 ® Status-Reporting-System R&S RTB2000 Rücksetzwerte des Status-Reporting-Systems Ereignis Einschalten der Netz- DCL, *RST STA- *CLS spannung oder Tus:PRE- SYS- Power-On-Status- (Device Tem:PRE Clear Clear, Selected Device Wirkung Clear) ENABle-Teile aller OPERation- und QUEStionable-Register löschen; ENABle-Teile aller anderen Register mit "1" füllen. PTRansition-Teile mit "1"...

  • Page 530: Liste Der Befehle

    ® Liste der Befehle R&S RTB2000 Liste der Befehle *CAL?................................273 *CLS................................273 *ESE................................273 *ESR?................................273 *IDN?................................273 *OPC................................274 *OPT?................................274 *PSC................................274 *RST................................274 *SRE................................275 *STB?................................275 *TRG................................275 *WAI................................275 ACQuire:AVAilable?............................324 ACQuire:AVERage:COMPlete?........................289 ACQuire:AVERage:COUNt..........................289 ACQuire:AVERage:RESet..........................289 ACQuire:COUNt?............................324 ACQuire:HRESolution............................288 ACQuire:INTerpolate............................290 ACQuire:NSINgle:COUNt..........................
  • Page 531 ® Liste der Befehle R&S RTB2000 BUS<b>:CAN:FRAMe<n>:DLCValue?......................453 BUS<b>:CAN:FRAMe<n>:IDSTate?......................453 BUS<b>:CAN:FRAMe<n>:IDTYpe?......................453 BUS<b>:CAN:FRAMe<n>:IDValue?......................453 BUS<b>:CAN:FRAMe<n>:STARt?........................ 450 BUS<b>:CAN:FRAMe<n>:STATus?......................450 BUS<b>:CAN:FRAMe<n>:STOP?.........................451 BUS<b>:CAN:FRAMe<n>:TYPE?......................... 449 BUS<b>:CAN:SAMPlepoint...........................445 BUS<b>:CAN:TYPE............................444 BUS<b>:CPARallel:CLOCK:SLOPe......................480 BUS<b>:CPARallel:CLOCk:SOURce......................480 BUS<b>:CPARallel:CS:ENABle........................480 BUS<b>:CPARallel:CS:POLarity........................481 BUS<b>:CPARallel:CS:SOURce........................481 BUS<b>:CPARallel:DATA<m>:SOURce......................479 BUS<b>:CPARallel:FCOunt?.........................482 BUS<b>:CPARallel:FRAMe<n>:DATA?......................482 BUS<b>:CPARallel:FRAMe<n>:STARt?....................... 482 BUS<b>:CPARallel:FRAMe<n>:STATe?......................482 BUS<b>:CPARallel:FRAMe<n>:STOP?......................483 BUS<b>:CPARallel:WIDTh..........................479 BUS<b>:DSIGnals............................410 BUS<b>:DSIZe..............................
  • Page 532 ® Liste der Befehle R&S RTB2000 BUS<b>:I2C:FRAMe<n>:ADEVice?......................430 BUS<b>:I2C:FRAMe<n>:AMODe?........................431 BUS<b>:I2C:FRAMe<n>:ASTart?........................431 BUS<b>:I2C:FRAMe<n>:BCOunt?........................431 BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACCess?....................432 BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACKStart?.....................432 BUS<b>:I2C:FRAMe<n>:BYTE<o>:COMPlete?................... 432 BUS<b>:I2C:FRAMe<n>:BYTE<o>:STARt?....................433 BUS<b>:I2C:FRAMe<n>:BYTE<o>:VALue?....................433 BUS<b>:I2C:FRAMe<n>:DATA?........................427 BUS<b>:I2C:FRAMe<n>:STARt?........................428 BUS<b>:I2C:FRAMe<n>:STATus?........................ 428 BUS<b>:I2C:FRAMe<n>:STOP?........................428 BUS<b>:LABel...............................409 BUS<b>:LABel:STATe........................... 410 BUS<b>:LIN:BITRate.............................460 BUS<b>:LIN:DATA:SOURce......................... 460 BUS<b>:LIN:FCOunt?........................... 464 BUS<b>:LIN:FRAMe<n>:BCOunt?........................468 BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe?....................468 BUS<b>:LIN:FRAMe<n>:BYTE<o>:VALue?....................468 BUS<b>:LIN:FRAMe<n>:CSSTate?......................465 BUS<b>:LIN:FRAMe<n>:CSValue?......................
  • Page 533 ® Liste der Befehle R&S RTB2000 BUS<b>:SPI:DATA:SOURce......................... 413 BUS<b>:SPI:FCOunt?...........................419 BUS<b>:SPI:FRAME<n>:DATA:MISO?......................421 BUS<b>:SPI:FRAME<n>:DATA:MOSI?......................421 BUS<b>:SPI:FRAME<n>:STARt?......................... 420 BUS<b>:SPI:FRAME<n>:STATus?....................... 420 BUS<b>:SPI:FRAME<n>:STOP?........................420 BUS<b>:SPI:FRAME<n>:WCOunt?......................421 BUS<b>:SPI:FRAME<n>:WORD<o>:MISO?....................423 BUS<b>:SPI:FRAME<n>:WORD<o>:MOSI?....................422 BUS<b>:SPI:FRAME<n>:WORD<o>:STARt?....................422 BUS<b>:SPI:FRAME<n>:WORD<o>:STOP?....................422 BUS<b>:SPI:MISO:POLarity......................... 414 BUS<b>:SPI:MISO:SOURce......................... 413 BUS<b>:SPI:MOSI:POLarity......................... 413 BUS<b>:SPI:MOSI:SOURce......................... 413 BUS<b>:SPI:SSIZe............................414 BUS<b>:SSPI:BITime............................417 BUS<b>:SSPI:BORDer..........................417 BUS<b>:SSPI:CLOCk:POLarity........................415 BUS<b>:SSPI:CLOCk:SOURce........................
  • Page 534 ® Liste der Befehle R&S RTB2000 BUS<b>:UART:RX:FRAMe<n>:STATe?......................440 BUS<b>:UART:RX:FRAMe<n>:STOP?......................440 BUS<b>:UART:RX:FRAMe<n>:WCOunt?.....................441 BUS<b>:UART:RX:FRAMe<n>:WORD<o>:STARt?..................442 BUS<b>:UART:RX:FRAMe<n>:WORD<o>:STATe?..................441 BUS<b>:UART:RX:FRAMe<n>:WORD<o>:STOP?..................443 BUS<b>:UART:RX:FRAMe<n>:WORD<o>:VALue?..................443 BUS<b>:UART:RX:SOURce..........................434 BUS<b>:UART:SBIT............................436 BUS<b>:UART:SSIZe............................ 435 BUS<b>:UART:TX:FCOunt?..........................439 BUS<b>:UART:TX:FRAMe<n>:STARt?......................440 BUS<b>:UART:TX:FRAMe<n>:STATe?......................440 BUS<b>:UART:TX:FRAMe<n>:STOP?......................440 BUS<b>:UART:TX:FRAMe<n>:WCOunt?..................... 441 BUS<b>:UART:TX:FRAMe<n>:WORD<o>:STARt?..................442 BUS<b>:UART:TX:FRAMe<n>:WORD<o>:STATe?..................441 BUS<b>:UART:TX:FRAMe<n>:WORD<o>:STOP?..................443 BUS<b>:UART:TX:FRAMe<n>:WORD<o>:VALue?..................443 BUS<b>:UART:TX:SOURce.......................... 434 CALCulate:QMATh:DATA:HEADer?......................382 CALCulate:QMATh:DATA:XINCrement?......................385 CALCulate:QMATh:DATA:XORigin?......................385 CALCulate:QMATh:DATA:YINCrement?......................386 CALCulate:QMATh:DATA:YORigin?......................
  • Page 535 ® Liste der Befehle R&S RTB2000 CHANnel<m>:DATA:YINCrement?........................386 CHANnel<m>:DATA:YORigin?........................386 CHANnel<m>:DATA:YRESolution?....................... 387 CHANnel<m>:DATA?.............................378 CHANnel<m>:HISTory:CONTrol:[ENABle]....................326 CHANnel<m>:HISTory:CURRent........................326 CHANnel<m>:HISTory:EXPort:NAME......................332 CHANnel<m>:HISTory:EXPort:SAVE......................332 CHANnel<m>:HISTory:PALL......................... 326 CHANnel<m>:HISTory:PLAYer:SPEed......................327 CHANnel<m>:HISTory:PLAYer:STATe......................328 CHANnel<m>:HISTory:REPLay........................328 CHANnel<m>:HISTory:STARt........................327 CHANnel<m>:HISTory:STOP........................327 CHANnel<m>:HISTory:TMODe?........................329 CHANnel<m>:HISTory:TSABsolute:ALL?......................331 CHANnel<m>:HISTory:TSABsolute?......................330 CHANnel<m>:HISTory:TSDate:ALL?......................331 CHANnel<m>:HISTory:TSDate?........................331 CHANnel<m>:HISTory:TSRelative:ALL?....................... 330 CHANnel<m>:HISTory:TSRelative?......................330 CHANnel<m>:HISTory:TTABle[:ENABle].......................329 CHANnel<m>:LABel............................
  • Page 536 ® Liste der Befehle R&S RTB2000 CURSor<m>:XCOupling..........................349 CURSor<m>:XDELta:INVerse?........................351 CURSor<m>:XDELta[:VALue]?........................351 CURSor<m>:Y1Position..........................349 CURSor<m>:Y2Position..........................349 CURSor<m>:YCOupling..........................349 CURSor<m>:YDELta:SLOPe?........................351 CURSor<m>:YDELta[:VALue]?........................351 DIGital<m>:CURRent:STATe:MAXimum?..................... 473 DIGital<m>:CURRent:STATe:MINimum?.......................473 DIGital<m>:DATA:HEADer?.......................... 477 DIGital<m>:DATA:POINts..........................478 DIGital<m>:DATA:XINCrement?........................385 DIGital<m>:DATA:XORigin?.......................... 385 DIGital<m>:DATA:YINCrement?........................386 DIGital<m>:DATA:YORigin?.......................... 386 DIGital<m>:DATA:YRESolution?........................387 DIGital<m>:DATA?............................477 DIGital<m>:DISPlay............................474 DIGital<m>:HISTory:CONTrol:ENABle]......................326 DIGital<m>:HISTory:CURRent........................326 DIGital<m>:HISTory:EXPort:NAME.......................
  • Page 537 ® Liste der Befehle R&S RTB2000 DISPlay:LANGuage............................397 DISPlay:MODE.............................. 372 DISPlay:PALette............................400 DISPlay:PERSistence:CLEar.........................398 DISPlay:PERSistence:INFinite........................399 DISPlay:PERSistence:TIME.......................... 398 DISPlay:PERSistence:TYPE......................... 398 DISPlay:PERSistence[:STATe]........................398 DISPlay:STYLe..............................401 DISPlay:XY:XSOurce.............................372 DISPlay:XY:Y1Source............................372 DISPlay:XY:Y2Source............................373 DVM<m>:ENABle............................373 DVM<m>:RESult[:ACTual]:STATus?......................374 DVM<m>:RESult[:ACTual]?...........................374 DVM<m>:SOURce............................373 DVM<m>:TYPE............................. 373 EXPort:ATABle:NAME........................... 332 EXPort:ATABle:SAVE.............................332 EXPort:MEASurement:STATistics:ALL:NAME....................342 EXPort:MEASurement:STATistics:ALL:SAVE....................343 EXPort:MEASurement<m>:STATistics:NAME....................342 EXPort:MEASurement<m>:STATistics:SAVE....................
  • Page 538 ® Liste der Befehle R&S RTB2000 LOGic<p>:HISTory:PLAYer:SPEed........................327 LOGic<p>:HISTory:PLAYer:STATe.........................328 LOGic<p>:HISTory:REPLay...........................327 LOGic<p>:HISTory:STARt..........................327 LOGic<p>:HISTory:STOP..........................327 LOGic<p>:HISTory:TSABsolute:ALL?......................331 LOGic<p>:HISTory:TSABsolute?........................330 LOGic<p>:HISTory:TSDate:ALL?........................331 LOGic<p>:HISTory:TSDate?..........................331 LOGic<p>:HISTory:TSRelative:ALL?......................330 LOGic<p>:HISTory:TSRelative?........................330 LOGic<p>:HISTory:TTABle[:ENABle]......................329 LOGic<p>:HYSTeresis...........................475 LOGic<p>:PROBe[:ENABle]?........................472 LOGic<p>:STATe............................473 LOGic<p>:THReshold............................474 LOGic<p>:THReshold:UDLevel........................474 MASK:ACTion:PULSe:EVENt:MODE......................354 MASK:ACTion:SCRSave:DESTination......................355 MASK:ACTion:SCRSave:EVENt:MODE....................... 354 MASK:ACTion:SOUNd:EVENt:MODE......................354 MASK:ACTion:STOP:EVENt:COUNt......................355 MASK:ACTion:STOP:EVENt:MODE......................354 MASK:ACTion:WFMSave:DESTination......................355 MASK:ACTion:WFMSave:EVENt:MODE......................
  • Page 539 ® Liste der Befehle R&S RTB2000 MEASurement<m>:ARESult?........................334 MEASurement<m>:DELay:SLOPe........................ 338 MEASurement<m>:GATE..........................344 MEASurement<m>:GATE:ABSolute:STARt....................344 MEASurement<m>:GATE:ABSolute:STOP....................344 MEASurement<m>:GATE:MODE........................344 MEASurement<m>:GATE:RELative:STARt....................345 MEASurement<m>:GATE:RELative:STOP....................345 MEASurement<m>:MAIN..........................335 MEASurement<m>:RESult:AVG?........................340 MEASurement<m>:RESult:NPEak?......................340 MEASurement<m>:RESult:PPEak?......................340 MEASurement<m>:RESult:STDDev?......................340 MEASurement<m>:RESult:WFMCount?....................... 341 MEASurement<m>:RESult[:ACTual]?......................339 MEASurement<m>:SOURce......................... 337 MEASurement<m>:STATistics:RESet......................339 MEASurement<m>:STATistics:VALue:ALL?....................341 MEASurement<m>:STATistics:VALue<n>?....................342 MEASurement<m>:STATistics:WEIGht......................341 MEASurement<m>:STATistics[:ENABle].......................
  • Page 540 ® Liste der Befehle R&S RTB2000 PGENerator:PATTern:FREQuency........................ 492 PGENerator:PATTern:ITIMe...........................492 PGENerator:PATTern:PERiod........................492 PGENerator:PATTern:SQUarewave:DCYCle....................495 PGENerator:PATTern:SQUarewave:POLarity....................495 PGENerator:PATTern:STATe..........................491 PGENerator:PATTern:STIMe......................... 491 PGENerator:PATTern:TRIGger:EXTern:SLOPe.....................493 PGENerator:PATTern:TRIGger:MODE......................493 PGENerator:PATTern:TRIGger:SINGle......................493 PROBe<m>:SETup:ATTenuation:MANual..................... 284 PROBe<m>:SETup:ATTenuation:UNIT......................283 REFCurve<m>:DATA:HEADer?........................383 REFCurve<m>:DATA:XINCrement?......................385 REFCurve<m>:DATA:Xorigin?........................385 REFCurve<m>:DATA:YINCrement?......................386 REFCurve<m>:DATA:Yorigin?........................386 REFCurve<m>:DATA:YRESolution?......................387 REFCurve<m>:DATA?...........................382 REFCurve<m>:HORizontal:POSition......................307 REFCurve<m>:HORizontal:SCALe....................... 307 REFCurve<m>:LABel............................
  • Page 541 ® Liste der Befehle R&S RTB2000 SEARch:PROTocol:CAN:FRAMe........................456 SEARch:PROTocol:CAN:FTYPe........................458 SEARch:PROTocol:CAN:ICONdition......................458 SEARch:PROTocol:CAN:IDENtifier....................... 458 SEARch:PROTocol:CAN:ITYPe........................458 SEARch:PROTocol:LIN:CHKSerror....................... 470 SEARch:PROTocol:LIN:CONDition....................... 469 SEARch:PROTocol:LIN:DATA........................472 SEARch:PROTocol:LIN:DCONdition......................471 SEARch:PROTocol:LIN:DLENgth........................471 SEARch:PROTocol:LIN:FRAMe........................470 SEARch:PROTocol:LIN:ICONdition....................... 471 SEARch:PROTocol:LIN:IDENtifier......................... 471 SEARch:PROTocol:LIN:IPERror........................470 SEARch:PROTocol:LIN:SYERror........................470 SEARch:RCOunt?............................322 SEARch:RESDiagram:SHOW........................321 SEARch:RESult:ALL?............................321 SEARch:RESult:BCOunt?..........................321 SEARch:RESult<n>?.............................322 SEARch:SOURce............................
  • Page 542 ® Liste der Befehle R&S RTB2000 SEARch:TRIGger:RUNT:RANGe........................316 SEARch:TRIGger:RUNT:WIDTh........................316 SEARch:TRIGger:WIDTh:DELTa........................313 SEARch:TRIGger:WIDTh:LEVel........................312 SEARch:TRIGger:WIDTh:LEVel:DELTa......................312 SEARch:TRIGger:WIDTh:POLarity....................... 312 SEARch:TRIGger:WIDTh:RANGe......................... 312 SEARch:TRIGger:WIDTh:WIDTh........................313 SINGle................................276 SPECtrum:DIAGram:COLor:MAGNitude:MODE................... 371 SPECtrum:DIAGram:COLor:MAXimum[:LEVel].................... 371 SPECtrum:DIAGram:COLor:MINimum[:LEVel]....................371 SPECtrum:DIAGram:COLor:SCHeme:FDOMain..................371 SPECtrum:DIAGram:COLor:SCHeme:SPECtrogramm.................371 SPECtrum:DIAGram:SPECtrogram[:ENABle]....................372 SPECtrum:FREQuency:AVERage:COMPlete?..................... 361 SPECtrum:FREQuency:AVERage:COUNt....................361 SPECtrum:FREQuency:BANDwidth[:RESolution]:AUTO................371 SPECtrum:FREQuency:BANDwidth[:RESolution]:RATio................360 SPECtrum:FREQuency:BANDwidth[:RESolution][:VALue]................360 SPECtrum:FREQuency:CENTer........................359 SPECtrum:FREQuency:FULLspan........................359 SPECtrum:FREQuency:MAGNitude:SCALe....................
  • Page 543 ® Liste der Befehle R&S RTB2000 SPECtrum:MARKer:REFerence:SETup:MODE.................... 366 SPECtrum:MARKer:REFerence:SETup:SPAN....................367 SPECtrum:MARKer:RESult<n>:ALL:DELTa?....................369 SPECtrum:MARKer:RESult<n>:ALL?......................369 SPECtrum:MARKer:RESult<n>:DELTa?....................... 369 SPECtrum:MARKer:RESult<n>:FREQuency:DELTa?...................370 SPECtrum:MARKer:RESult<n>:FREQuency?....................369 SPECtrum:MARKer:RESult<n>:LEVel:DELTa?..................... 370 SPECtrum:MARKer:RESult<n>:LEVel?......................370 SPECtrum:MARKer:RESult<n>?........................369 SPECtrum:MARKer:RMARker:FREQuency?....................367 SPECtrum:MARKer:RMARker:LEVel?......................368 SPECtrum:MARKer:RMARker?........................367 SPECtrum:MARKer:RMODe......................... 368 SPECtrum:MARKer:RTABle:ENABle......................365 SPECtrum:MARKer:SETup:DISTance......................365 SPECtrum:MARKer:SETup:EXCursion......................366 SPECtrum:MARKer:SETup:MLEVel......................365 SPECtrum:MARKer:SETup:MMODe......................365 SPECtrum:MARKer:SETup:MWIDth......................366 SPECtrum:MARKer:SOURce........................365 SPECtrum:MARKer[:ENABle]........................365 SPECtrum:SOURce............................357 SPECtrum:SPECtrogram:RESet........................
  • Page 544 ® Liste der Befehle R&S RTB2000 SPECtrum:WAVeform:MINimum:DATA?......................362 SPECtrum:WAVeform:MINimum[:ENABle]....................361 SPECtrum:WAVeform:SPECtrum:DATA:HEADer?..................362 SPECtrum:WAVeform:SPECtrum:DATA:POINts?..................362 SPECtrum:WAVeform:SPECtrum:DATA:XINCrement?................. 363 SPECtrum:WAVeform:SPECtrum:DATA:XORigin?..................363 SPECtrum:WAVeform:SPECtrum:DATA:YINCrement?................. 363 SPECtrum:WAVeform:SPECtrum:DATA:YORigin?..................363 SPECtrum:WAVeform:SPECtrum:DATA:YRESolution?.................364 SPECtrum:WAVeform:SPECtrum:DATA?...................... 362 SPECtrum:WAVeform:SPECtrum[:ENABle]....................361 SPECtrum[:STATe]............................357 STATus:OPERation:CONDition?........................496 STATus:OPERation:ENABle.......................... 497 STATus:OPERation:NTRansition........................497 STATus:OPERation:PTRansition........................497 STATus:OPERation[:EVENt]?........................497 STATus:PRESet.............................499 STATus:QUEStionable:CONDition?.......................499 STATus:QUEStionable:COVerload:CONDition?.................... 499 STATus:QUEStionable:COVerload:ENABle....................499 STATus:QUEStionable:COVerload:NTRansition................... 500 STATus:QUEStionable:COVerload:PTRansition....................500 STATus:QUEStionable:COVerload[:EVENt]?....................500 STATus:QUEStionable:ENABle........................
  • Page 545 ® Liste der Befehle R&S RTB2000 SYSTem:COMMunicate:INTerface:ETHernet:TRANsfer................406 SYSTem:COMMunicate:INTerface:USB:CLASs.................... 407 SYSTem:COMMunicate:INTerface[:SELect]....................403 SYSTem:DATE...............................402 SYSTem:DFPRint?............................405 SYSTem:EDUCation:PRESet........................404 SYSTem:ERRor:ALL?............................404 SYSTem:ERRor[:NEXT]?..........................404 SYSTem:NAME..............................402 SYSTem:PRESet............................404 SYSTem:SET..............................404 SYSTem:TIME............................... 403 SYSTem:TREE?............................405 TCOunter:ENABle............................375 TCOunter:RESult[:ACTual]:FREQuency?..................... 375 TCOunter:RESult[:ACTual]:PERiod?......................375 TCOunter:SOURce............................375 TIMebase:ACQTime............................285 TIMebase:DIVisions?.............................285 TIMebase:POSition............................284 TIMebase:RANGe............................285 TIMebase:RATime?............................285 TIMebase:REFerence............................285 TIMebase:ROLL:AUTomatic..........................
  • Page 546 ® Liste der Befehle R&S RTB2000 TRIGger:A:I2C:ACCess..........................425 TRIGger:A:I2C:ADDRess..........................426 TRIGger:A:I2C:AMODe..........................425 TRIGger:A:I2C:MODE........................... 424 TRIGger:A:I2C:PATTern..........................426 TRIGger:A:I2C:PLENgth..........................426 TRIGger:A:I2C:POFFset..........................427 TRIGger:A:LEVel<n>:HYSTeresis......................... 295 TRIGger:A:LEVel<n>[:VALue]........................294 TRIGger:A:LIN:CHKSerror..........................462 TRIGger:A:LIN:DATA............................. 463 TRIGger:A:LIN:DCONdition........................... 463 TRIGger:A:LIN:DLENgth..........................463 TRIGger:A:LIN:ICONdition..........................462 TRIGger:A:LIN:IDENtifier..........................462 TRIGger:A:LIN:IPERror..........................462 TRIGger:A:LIN:SYERror..........................462 TRIGger:A:LIN:TYPE.............................461 TRIGger:A:MODE............................292 TRIGger:A:PATTern:CONDition........................299 TRIGger:A:PATTern:FUNCtion........................299 TRIGger:A:PATTern:MODE........................... 300 TRIGger:A:PATTern:SOURce........................
  • Page 547 ® Liste der Befehle R&S RTB2000 TRIGger:OUT:POLarity..........................408 WGENerator:ARBitrary:SOURce........................485 WGENerator:ARBitrary:UPDate........................486 WGENerator:ARBitrary:VISible........................486 WGENerator:ARBitrary[:FILE]:NAME......................486 WGENerator:ARBitrary[:FILE]:OPEN......................486 WGENerator:FREQuency..........................485 WGENerator:FUNCtion..........................484 WGENerator:FUNCtion:EXPonential:POLarity....................485 WGENerator:FUNCtion:PULSe:DCYCle....................... 485 WGENerator:FUNCtion:PULSe:ETIMe......................485 WGENerator:FUNCtion:RAMP:POLarity....................... 485 WGENerator:MODulation:AM:DEPTh......................487 WGENerator:MODulation:AM:FREQuency....................487 WGENerator:MODulation:ASK:DEPTh......................488 WGENerator:MODulation:ASK:FREQuency....................488 WGENerator:MODulation:FM:DEViation....................... 487 WGENerator:MODulation:FM:FREQuency....................487 WGENerator:MODulation:FSK:HFREquency....................488 WGENerator:MODulation:FSK:RATE......................488 WGENerator:MODulation:FUNCtion......................486 WGENerator:MODulation:RAMP:POLarity....................488 WGENerator:MODulation:TYPE........................
