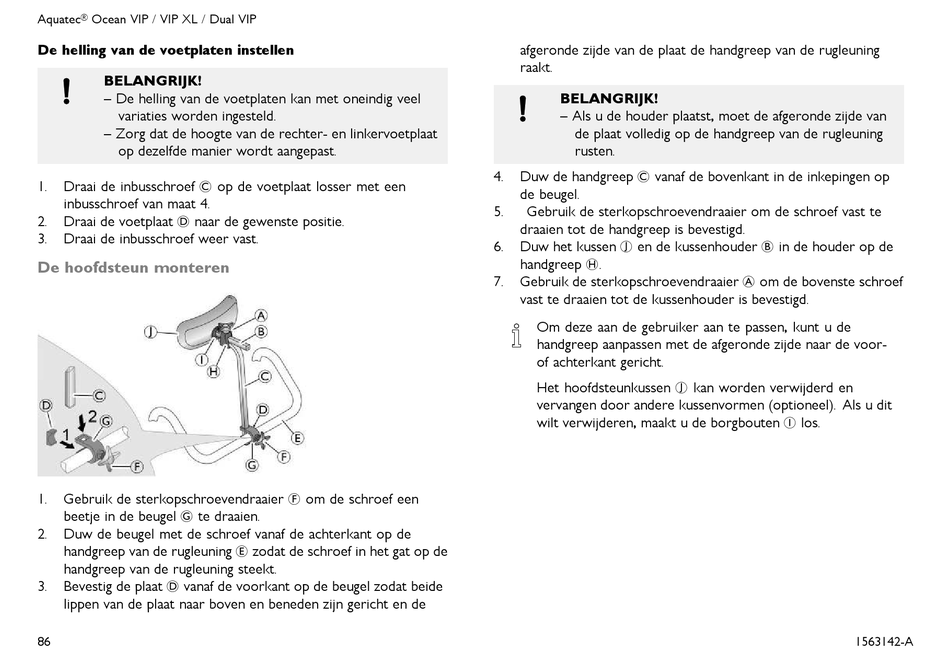

Aquatec ® Ocean VIP / VIP XL / Dual VIP
De helling van de voetplaten instellen
BELANGRIJK!
– De helling van de voetplaten kan met oneindig veel
variaties worden ingesteld.
– Zorg dat de hoogte van de rechter- en linkervoetplaat
op dezelfde manier wordt aangepast.
1. Draai de inbusschroef C op de voetplaat losser met een
inbusschroef van maat 4.
2. Draai de voetplaat D naar de gewenste positie.
3. Draai de inbusschroef weer vast.
De hoofdsteun monteren
1. Gebruik de sterkopschroevendraaier F om de schroef een
beetje in de beugel G te draaien.
2. Duw de beugel met de schroef vanaf de achterkant op de
handgreep van de rugleuning E zodat de schroef in het gat op de
handgreep van de rugleuning steekt.
3. Bevestig de plaat D vanaf de voorkant op de beugel zodat beide
lippen van de plaat naar boven en beneden zijn gericht en de
86
afgeronde zijde van de plaat de handgreep van de rugleuning
raakt.
BELANGRIJK!
– Als u de houder plaatst, moet de afgeronde zijde van
de plaat volledig op de handgreep van de rugleuning
rusten.
4. Duw de handgreep C vanaf de bovenkant in de inkepingen op
de beugel.
5. Gebruik de sterkopschroevendraaier om de schroef vast te
draaien tot de handgreep is bevestigd.
6. Duw het kussen J en de kussenhouder B in de houder op de
handgreep H.
7. Gebruik de sterkopschroevendraaier A om de bovenste schroef
vast te draaien tot de kussenhouder is bevestigd.
Om deze aan de gebruiker aan te passen, kunt u de
handgreep aanpassen met de afgeronde zijde naar de voor-
of achterkant gericht.
Het hoofdsteunkussen J kan worden verwijderd en
vervangen door andere kussenvormen (optioneel). Als u dit
wilt verwijderen, maakt u de borgbouten I los.
1563142-A
