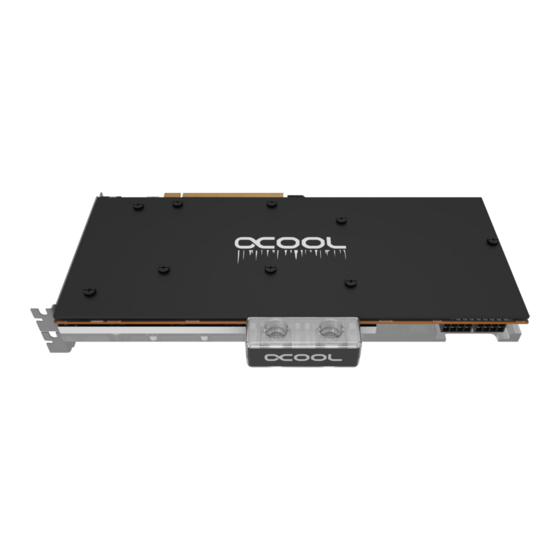

EISBLOCK GPX - A RADEON VII M01 PLEXI LIGHT

Advertisement

loading
Need help?

Need help?

Do you have a question about the Eisblock GPX-A M01 Plexi Light and is the answer not in the manual?

Questions and answers

Related Manuals for Alphacool Eisblock GPX-A M01 Plexi Light

Summary of Contents for Alphacool Eisblock GPX-A M01 Plexi Light

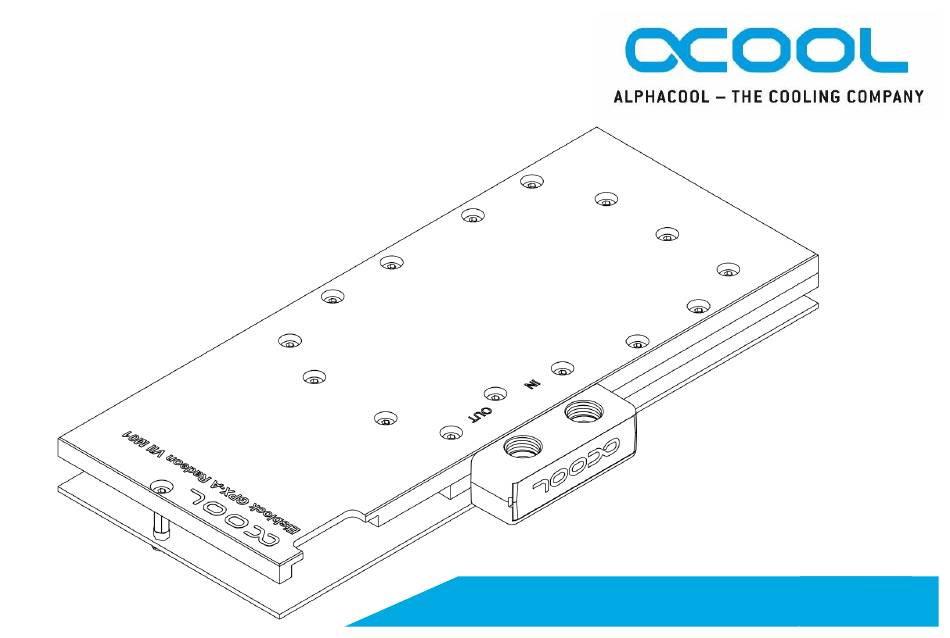

  • Page 1 EISBLOCK GPX - A RADEON VII M01 PLEXI LIGHT...
  • Page 3 3x pads 4x pads 30 x 30 x 1 mm 30 x 30 x 3 mm ACCESSORIES ZUBEHÖR ACCESSOIRES 1x connector 2x o-rings 3x M3x10 9x M3x11 x M3x11 1x screw tool 2x screw plugs 1x aRGB cable 1x thermal grease 1x hexagon key...
  • Page 4 Read the safety instructions before starting the installation. Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen. Lisez les instructions de sécurité avant de commencer l‘installation.

  • Page 5: Table Of Contents

    CHANGING THE CONNECTOR – ANSCHLUSS WECHSELN – CHANGER LE CONNECTEUR CONNECTING LEDs – LEDs ANSCHLIEßEN – RACCORDER DES LEDs PREPARING THE VIDEO CARD – VORBEREITEN DER GRAFIKKARTE – PRÉPARATION DE LA CARTE VIDÉO MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT CUTTING PATTERNS –...

  • Page 6: Changing The Connector - Anschluss Wechseln - Changer Le Connecteur

    CHANGING THE CONNECTOR – ANSCHLUSS WECHSELN – CHANGER LE CONNECTEUR REQUIRED ACCESSORIES BENÖTIGTES ZUBEHÖR ACCESSOIRES REQUIS 1x connector 2x o-rings 3x M3x10 To install the supplied universal connector Um den mitgelieferten Universalanschluss zu Pour installer le connecteur universel fourni, remove the cover of the pre-installed connector montieren, entfernen Sie zunächst die Blende des retirez d'abord le couvercle du connecteur first.
  • Page 7 CHANGING THE CONNECTOR – ANSCHLUSS WECHSELN – CHANGER LE CONNECTEUR If the o-rings are not preinstalled on the Sollten die O-Ringe nicht im Anschluss Si les joints thoraciques ne sont pas installés dans connector, insert these into their respective vorinstalliert sein, platzieren Sie diese in den le connecteur, veuillez les poser maintenant.

  • Page 8: Connecting Leds - Leds Anschließen - Raccorder Des Leds

    CONNECTING LEDs – LEDs ANSCHLIEßEN – RACCORDER DES LEDs PLEXI LIGHT ONLY To use the pre-installed lighting, connect the Um die vorinstallierte Beleuchtung zu verwenden, Pour utiliser l'éclairage préinstallé, connectez les LEDs to the supplied aRGB adapter cable. schließen Sie die LEDs an das mitgelieferte aRGB LED au câble adaptateur aRGB fourni.

  • Page 9: Preparing The Video Card - Vorbereiten Der Grafikkarte - Préparation De La Carte Vidéo

    PREPARING THE VIDEO CARD – VORBEREITEN DER GRAFIKKARTE – PRÉPARATION DE LA CARTE VIDÉO Put the hardware on an antistatic mat. Begin Legen Sie die Hardware auf eine antistatische Posez le matériel sur un tapis antistatique. dismantling the original cooler and the original Unterlage.
  • Page 10 Kühler die Grafikkarte nicht les composants hauts ne touchent pas le bloc de Alphacool International GmbH is not liable beschädigt. refroidissement et que le bloc n’endommage pas for assembly errors occurring due to Alphacool International GmbH haftet nicht la carte graphique.

  • Page 11: Mounting The Cooling Block - Kühlermontage - Montage Du Bloc De Refroidissement

    MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT REQUIRED ACCESSORIES BENÖTIGTES ZUBEHÖR SEE PAGE 18 SIEHE SEITE 18 ACCESSOIRES REQUIS 3x pad REGARDEZ À LA PAGE 18 30 x 30 x 1mm Cut all thermal pads marked in blue to size and Schneiden Sie die blau gekennzeichneten Tous les pads thermiques marqués en bleu place them as shown in the picture.
  • Page 12 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT   well distributed thermal paste poorly distributed thermal paste gut verteilte Wärmeleitpaste schlecht verteilte Wärmeleitpaste pâte thermique distribué bien pâte thermique distribué mal With the help of a plastic strip or thermal paste Tragen Sie nun, unter Zuhilfenahme eines Appliquez maintenant la pâte thermique sur le spreader, spread a thin layer of thermal paste on...
  • Page 13 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT Remove the protective film on the cooler bottom Entfernen Sie die Schutzfolie am Kühlerboden und Enlevez le film de protégé sur le fond du bloc de and clean the contact surfaces on the bottom side reinigen Sie die Kontaktflächen auf der Bodenseite refroidissement et nettoyez les surfaces de of the cooler with alcohol or similar.
  • Page 14 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT REQUIRED ACCESSORIES SEE PAGE 18 BENÖTIGTES ZUBEHÖR SIEHE SEITE 18 4x pads ACCESSOIRES REQUIS REGARDEZ À LA PAGE 18 30 x 30 x 3 mm Cut the yellow 30 mm x 30 mm x 3 mm pads to Schneiden Sie die gelben 30 mm x 30 mm x 3 mm Découpez les pads jaunes de 30 mm x 30 mm x 3 size.
  • Page 15 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT REQUIRED ACCESSORIES BENÖTIGTES ZUBEHÖR ACCESSOIRES REQUIS 9x M3x11 Put the backplate on as shown in the picture and Legen Sie nun die Backplate auf und verschrauben Installez la plaque arrière comme montré dans screw the cooler together.
  • Page 16 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT REQUIRED ACCESSORIES BENÖTIGTES ZUBEHÖR ACCESSOIRES REQUIS 1x screw tool 2x screw plugs If you use the extended connector close the inlets Sollten Sie den verlängerten Anschluss nutzen, Si vous utilisez le connecteur étendu, fermez les which you do not need for tubing.
  • Page 17 MOUNTING THE COOLING BLOCK – KÜHLERMONTAGE – MONTAGE DU BLOC DE REFROIDISSEMENT Retighten the screws after about 12 hours of use Drehen Sie nach ca. 12 Stunden Benutzung der Resserrez les vis après 12 heures d’utilisation de of the graphics card. Grafikkarte nochmals alle Schrauben fest.

  • Page 18: Cutting Patterns - Schnittvorlage - Modèles De Découpage

    CUTTING PATTERNS – SCHNITTVORLAGE – MODÈLES DE DÉCOUPAGE 1x pad 1x pad 30 x 30 x 1,5 mm 30 x 30 x 3 mm 1 1 1 1 1 1...
