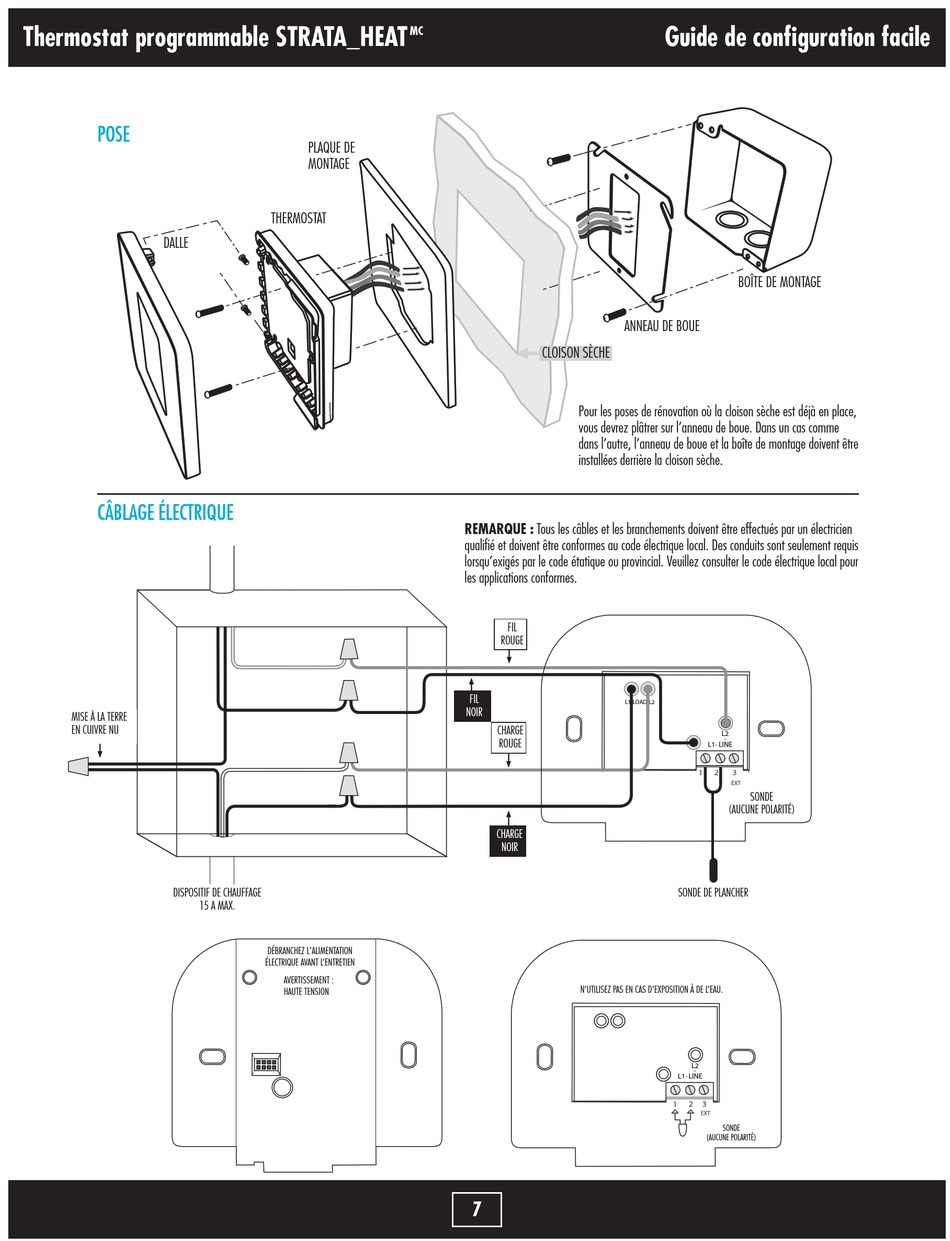

Thermostat programmable STRATA_HEAT
POSE
DALLE
CÂBLAGE ÉLECTRIQUE
MISE À LA TERRE
BARE COPPER
EN CUIVRE NU
(ground)
DISPOSITIF DE CHAUFFAGE
15A MAX.
15 A MAX.
PLAQUE DE
MONTAGE
THERMOSTAT
HEATER
Caution: High Voltage DÉBRANCHEZ L'ALIMENTATION
Disconnect power supply
ÉLECTRIQUE AVANT L'ENTRETIEN
before servicing.
AVERTISSEMENT :
AVERTISSEMENT:
HAUTE TENSION
HAUTE TENSION
MC
CLOISON SÈCHE
Pour les poses de rénovation où la cloison sèche est déjà en place,
vous devrez plâtrer sur l'anneau de boue. Dans un cas comme
dans l'autre, l'anneau de boue et la boîte de montage doivent être
installées derrière la cloison sèche.
REMARQUE : Tous les câbles et les branchements doivent être effectués par un électricien
qualifié et doivent être conformes au code électrique local. Des conduits sont seulement requis
lorsqu'exigés par le code étatique ou provincial. Veuillez consulter le code électrique local pour
les applications conformes.
FIL
LINE
ROUGE
RED
FIL
LINE
BLACK
NOIR
CHARGE
ROUGE
RED
LOAD
CHARGE
BLACK
NOIR
Do not use where exposed to water
Ne pas installer à proximité d'une source d'eau
N'UTILISEZ PAS EN CAS D'EXPOSITION À DE L'EAU.
7
Guide de configuration facile
BOÎTE DE MONTAGE
ANNEAU DE BOUE
L1-LOAD-L2
L2
L1 LINE
1 2 3
EXT
SONDE
SENSOR
(AUCUNE POLARITÉ)
(NO POLARITY)
FLOOR
SONDE DE PLANCHER
SENSOR
L2
L1 LINE
1 2 3
EXT
SONDE
SENSOR
(AUCUNE POLARITÉ)
(NO POLARITY)
